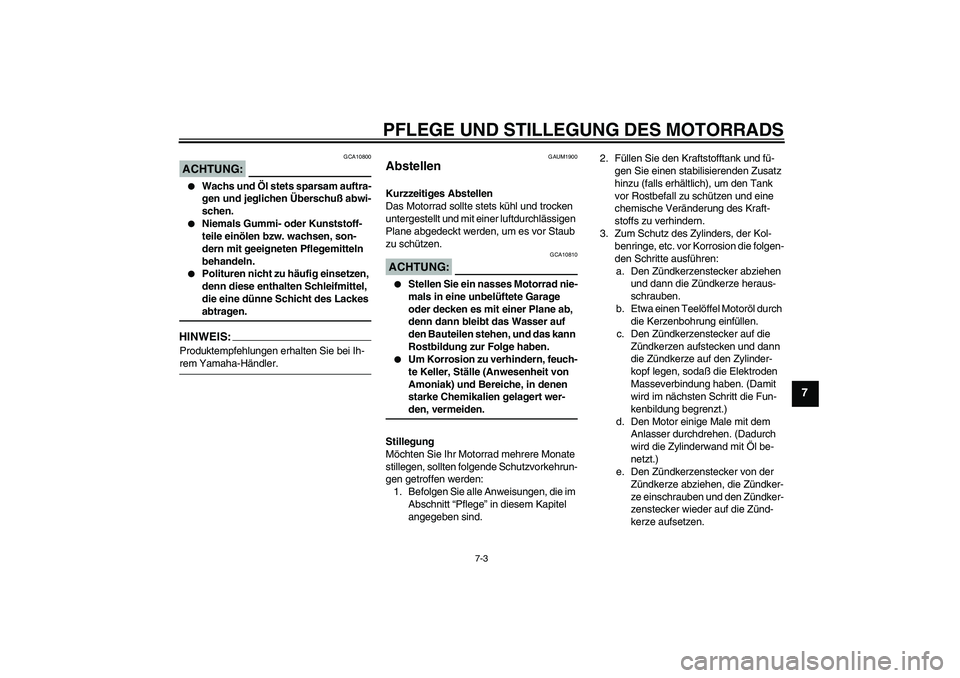

PFLEGE UND STILLEGUNG DES MOTORRADS
7-3
7
ACHTUNG:
GCA10800


Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes abtragen.
HINWEIS:Produktempfehlungen erhalten Sie bei Ih-rem Yamaha-Händler.
GAUM1900
Abstellen Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.ACHTUNG:
GCA10810


Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-den, vermeiden.
Stillegung
Möchten Sie Ihr Motorrad mehrere Monate
stillegen, sollten folgende Schutzvorkehrun-
gen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die folgen-
den Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodaß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zündker-
zenstecker wieder auf die Zünd-
kerze aufsetzen.

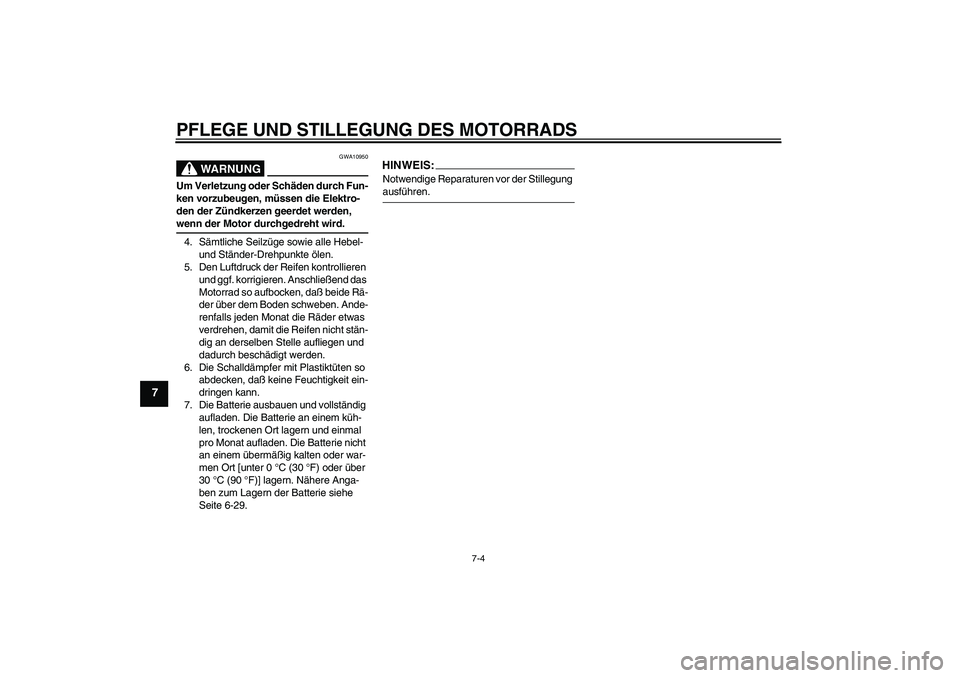

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-29.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.

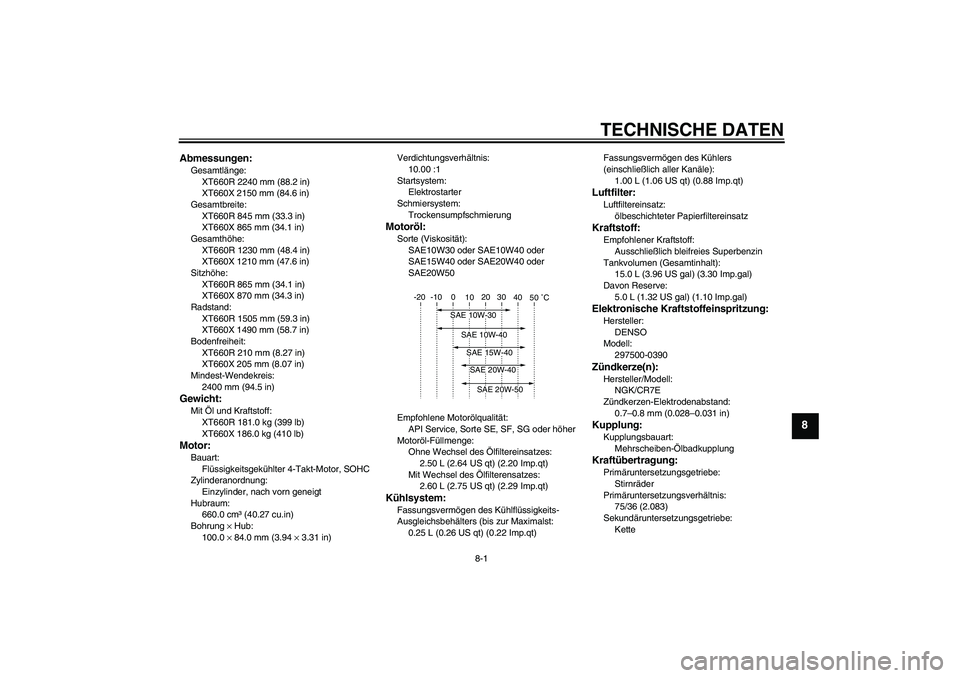

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
XT660R 2240 mm (88.2 in)
XT660X 2150 mm (84.6 in)
Gesamtbreite:
XT660R 845 mm (33.3 in)
XT660X 865 mm (34.1 in)
Gesamthöhe:
XT660R 1230 mm (48.4 in)
XT660X 1210 mm (47.6 in)
Sitzhöhe:
XT660R 865 mm (34.1 in)
XT660X 870 mm (34.3 in)
Radstand:
XT660R 1505 mm (59.3 in)
XT660X 1490 mm (58.7 in)
Bodenfreiheit:
XT660R 210 mm (8.27 in)
XT660X 205 mm (8.07 in)
Mindest-Wendekreis:
2400 mm (94.5 in)Gewicht:Mit Öl und Kraftstoff:
XT660R 181.0 kg (399 lb)
XT660X 186.0 kg (410 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
660.0 cm³ (40.27 cu.in)
Bohrung × Hub:
100.0 × 84.0 mm (3.94 × 3.31 in)Verdichtungsverhältnis:
10.00 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
2.60 L (2.75 US qt) (2.29 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalst:
0.25 L (0.26 US qt) (0.22 Imp.qt)Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
1.00 L (1.06 US qt) (0.88 Imp.qt)
Luftfilter:Luftfiltereinsatz:
ölbeschichteter PapierfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal) (3.30 Imp.gal)
Davon Reserve:
5.0 L (1.32 US gal) (1.10 Imp.gal)Elektronische Kraftstoffeinspritzung:Hersteller:
DENSO
Modell:
297500-0390Zündkerze(n):Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
75/36 (2.083)
Sekundäruntersetzungsgetriebe:
Kette
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

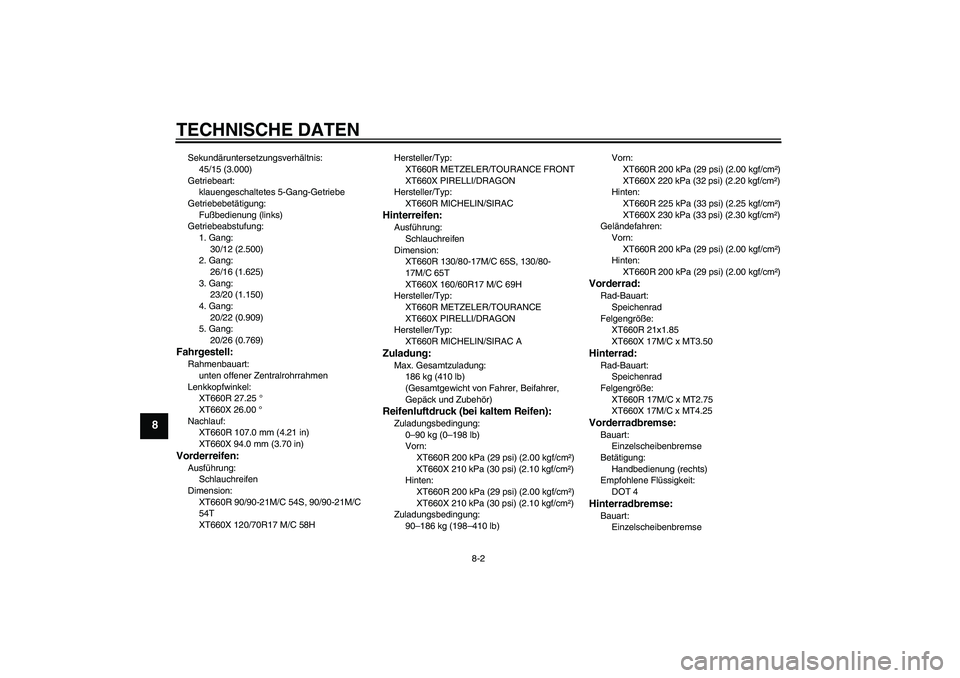

TECHNISCHE DATEN
8-2
8
Sekundäruntersetzungsverhältnis:
45/15 (3.000)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
30/12 (2.500)
2. Gang:
26/16 (1.625)
3. Gang:
23/20 (1.150)
4. Gang:
20/22 (0.909)
5. Gang:
20/26 (0.769)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
XT660R 27.25 °
XT660X 26.00 °
Nachlauf:
XT660R 107.0 mm (4.21 in)
XT660X 94.0 mm (3.70 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
XT660R 90/90-21M/C 54S, 90/90-21M/C
54T
XT660X 120/70R17 M/C 58HHersteller/Typ:
XT660R METZELER/TOURANCE FRONT
XT660X PIRELLI/DRAGON
Hersteller/Typ:
XT660R MICHELIN/SIRAC
Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
XT660R 130/80-17M/C 65S, 130/80-
17M/C 65T
XT660X 160/60R17 M/C 69H
Hersteller/Typ:
XT660R METZELER/TOURANCE
XT660X PIRELLI/DRAGON
Hersteller/Typ:
XT660R MICHELIN/SIRAC AZuladung:Max. Gesamtzuladung:
186 kg (410 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)
Hinten:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)
Zuladungsbedingung:
90–186 kg (198–410 lb)Vorn:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 220 kPa (32 psi) (2.20 kgf/cm²)
Hinten:
XT660R 225 kPa (33 psi) (2.25 kgf/cm²)
XT660X 230 kPa (33 psi) (2.30 kgf/cm²)
Geländefahren:
Vorn:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Hinten:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
XT660R 21x1.85
XT660X 17M/C x MT3.50Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
XT660R 17M/C x MT2.75
XT660X 17M/C x MT4.25Vorderradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse

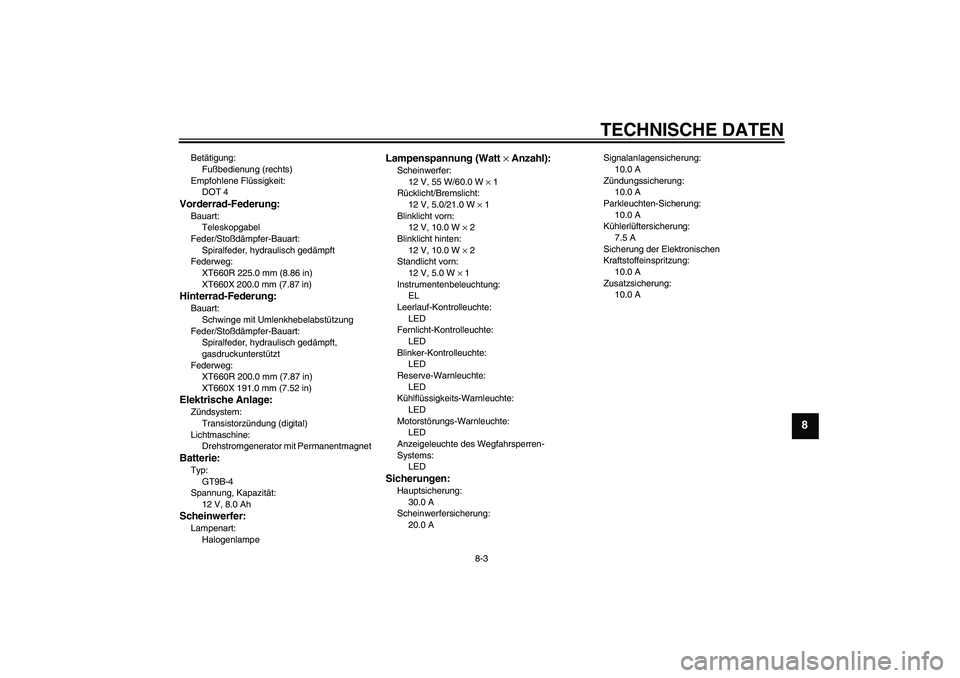

TECHNISCHE DATEN
8-3
8
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
XT660R 225.0 mm (8.86 in)
XT660X 200.0 mm (7.87 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
XT660R 200.0 mm (7.87 in)
XT660X 191.0 mm (7.52 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 AhScheinwerfer:Lampenart:
Halogenlampe
Lampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 55 W/60.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
EL
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Blinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Kühlflüssigkeits-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 ASignalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
7.5 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
10.0 A
Zusatzsicherung:
10.0 A

KUNDENINFORMATION
9-1
9
GAU26351

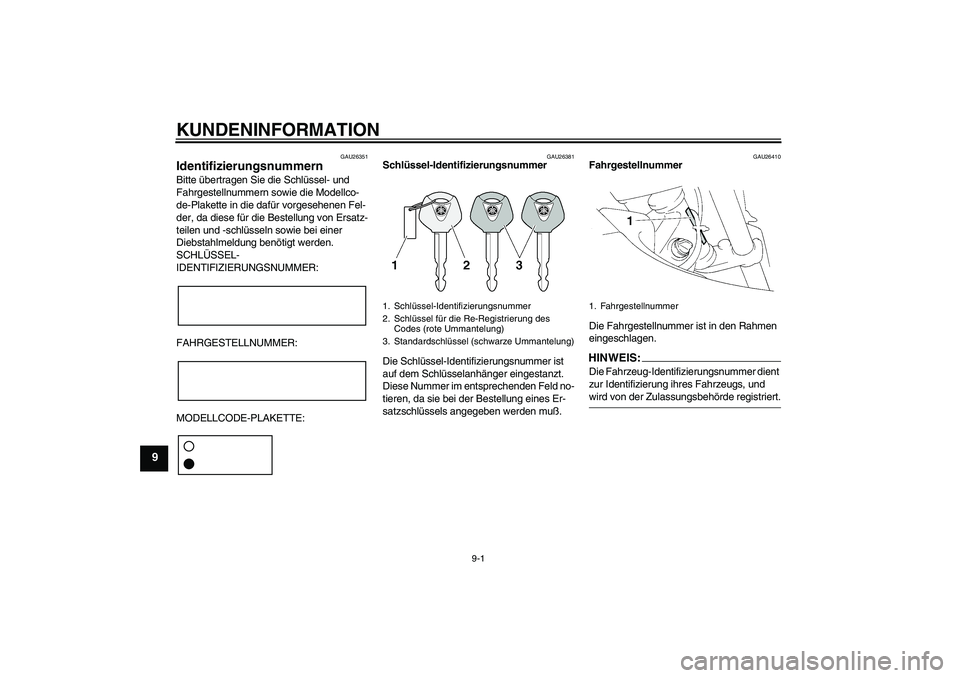

Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.HINWEI
S:
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer

KUNDENINFORMATION
9-2
9
GAU26540

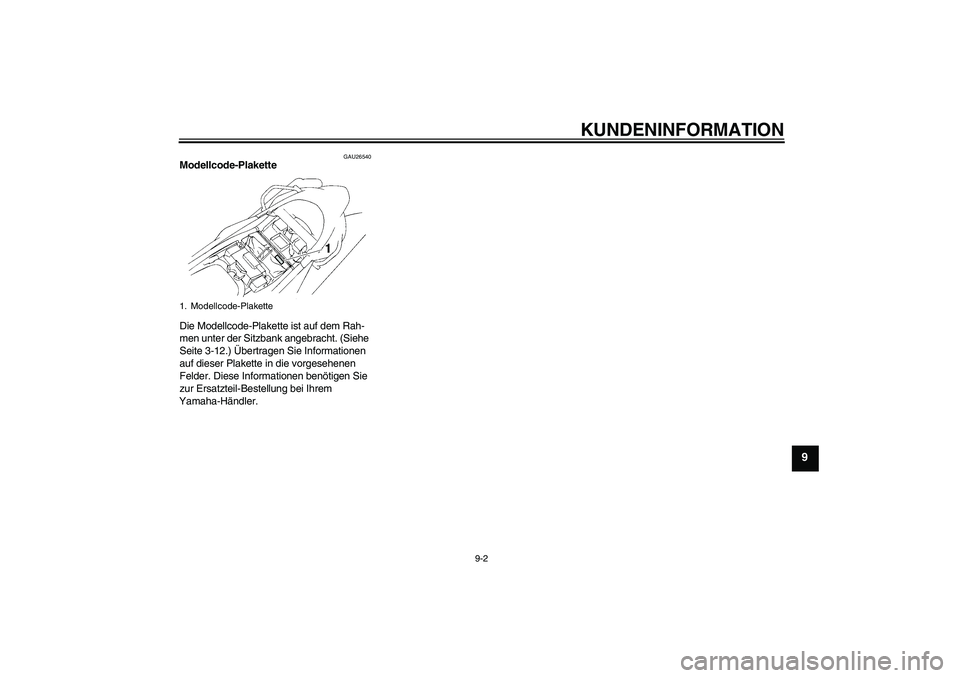

Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-12.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette

INDEXAAbblendschalter ...................................... 3-8
Ablagefach ............................................ 3-13
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-23
Antriebskette, schmieren ...................... 6-25
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5BBatterie.................................................. 6-29
Blinker-Kontrolleuchte ............................. 3-4
Blinkerlampe und Rücklicht-/
Bremslichtlampe, auswechseln .......... 6-32
Blinkerschalter ........................................ 3-8
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-25
Bremsflüssigkeitsstand, prüfen ............. 6-22DDiebstahlanlage (Sonderzubehör) .......... 3-7EEinfahrvorschriften .................................. 5-3FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen............................. 3-13
Fehlersuchdiagramme .......................... 6-38
Fehlersuche .......................................... 6-37
Fernlicht-Kontrolleuchte .......................... 3-4
Fußbremshebel ..................................... 3-10
Fußbremshebel, schmieren .................. 6-27
Fußschalthebel ....................................... 3-9GGasdrehgriff und Gaszug kontrollieren
und schmieren .................................... 6-26Gaszugspiel, einstellen......................... 6-17
HHandbremshebel .................................... 3-9
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-26
Hinterrad ............................................... 6-35
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-21
Hupenschalter ........................................ 3-8IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-12
Kraftstoff ............................................... 3-11
Kraftstoff sparen, Tips ............................ 5-3
Kühlflüssigkeit....................................... 6-13
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel ...................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-20LLeerlaufdrehzahl ................................... 6-17
Leerlauf-Kontrolleuchte .......................... 3-4
Lenkerarmaturen .................................... 3-8
Lenkung, prüfen.................................... 6-28
Lichthupenschalter ................................. 3-8
Luftfiltereinsatz und Ablaßschlauch,
wechseln und reinigen ....................... 6-16MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfiltereinsatz .................... 6-10
Motorrad aufbocken.............................. 6-33
Motorstoppschalter ................................. 3-8Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-5
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-20
Radlager, prüfen ................................... 6-28
Reifen .................................................... 6-18
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn ............ 4-2SSchalten .................................................. 5-2
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen ........... 6-22
Scheinwerferlampe, auswechseln......... 6-31
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-14
Seitenständer, prüfen und
schmieren ........................................... 6-27
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-30
Sitzbank ................................................ 3-12
Standlichtlampe, auswechseln .............. 6-33
Starterschalter ......................................... 3-8
System der Wegfahrsperre ..................... 3-1TTankverschluß....................................... 3-10
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-27VVerkleidungsteile und Abdeckungen,
abnehmen und montieren ..................... 6-6
Vorderrad .............................................. 6-34

INDEX
WWarnblinkschalter ................................... 3-8
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerze, prüfen .................................. 6-8
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-15
