YAMAHA XT660R 2007 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2007, Model line: XT660R, Model: YAMAHA XT660R 2007Pages: 92, PDF Size: 3.43 MB
Page 11 of 92
VEILIGHEIDSINFORMATIE
1-4
1
Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.
Als u de motor in een ander voertuig
vervoert, zorg er dan voor dat deze
rechtop staat en de brandstofkraan of
-kranen op “ON” of “RES” (onderdruk-
type)/“OFF” (handmatig type) staan.
Als de motor schuin staat, kan er ben-
zine uit de carburateur of de brandstof-
tank stromen.
Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzine
in uw ogen is terechtgekomen. Morst ubenzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.
U5VKD1D0.book Page 4 Friday, July 21, 2006 9:15 AM
Page 12 of 92
BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Kuipruit
2. Stationair stelschroef (pagina 6-18)
3. Hoofdzekering (pagina 6-31)
4. Accu (pagina 6-30)
5. Zekeringenkastje 1 (pagina 6-31)
6. Zekeringenkastje 2 (pagina 6-31)
7. Opbergcompartiment (pagina 3-12)
8. Handgreep9. Zadelslot (pagina 3-11)
10.Schakelpedaal (pagina 3-8)
11.Olieaftapplug (carter) (pagina 6-11)U5VKD1D0.book Page 1 Friday, July 21, 2006 9:15 AM
Page 13 of 92
BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde1. Boordgereedschapsset (pagina 6-1)
2. Luchtfilterelement (pagina 6-17)
3. Stelring voor veervoorspanning schokdemperunit (pagina 3-12)
4. Vloeistofreservoir achterrem (pagina 6-23)
5. Vloeistofreservoir voorrem (pagina 6-23)
6. Olievuldop (pagina 6-11)
7. Olieaftapplug (oliereservoir) (pagina 6-11)
8. Koelvloeistofreservoir (pagina 6-14)9. Oliefilterelement (pagina 6-11)
10.Aftapplug koelvloeistof (pagina 6-15)
11.Rempedaal (pagina 3-9)
U5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM
Page 14 of 92
BESCHRIJVING
2-3
2
DAU32240
Bedieningen en instrumentenXT660R1. Koppelingshendel (pagina 3-8)
2. Schakelaargroep linkerstuurzijde (pagina 3-7)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctioneel display (pagina 3-5)
5. Schakelaargroep rechterstuurzijde (pagina 3-7)
6. Remhendel (pagina 3-8)
7. Gasgreep (pagina 6-18)8. Tankdop (pagina 3-9)U5VKD1D0.book Page 3 Friday, July 21, 2006 9:15 AM
Page 15 of 92
BESCHRIJVING
2-4
2
XT660X1. Koppelingshendel (pagina 3-8)
2. Schakelaargroep linkerstuurzijde (pagina 3-7)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctioneel display (pagina 3-5)
5. Schakelaargroep rechterstuurzijde (pagina 3-7)
6. Remhendel (pagina 3-8)
7. Gasgreep (pagina 6-18)
8. Tankdop (pagina 3-9)
U5VKD1D0.book Page 4 Friday, July 21, 2006 9:15 AM
Page 16 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10972
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11820
BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaards-
leutel wordt gemaakt of alle sleutels
verloren zijn geraakt) moet het vol-
ledige startblokkeersysteem wor-den vervangen. Het is daarom aan
te bevelen een van de twee stan-
daardsleutels te gebruiken en de
codeersleutel te bewaren op een
veilige plaats.
Dompel de sleutels niet onder in
water.
Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.
Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).
Plaats geen zware voorwerpen op
de sleutels.
Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.
Probeer niet het kunststof boven-
deel van de sleutels open te maken.
Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.
Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.
Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)U5VKD1D0.book Page 1 Friday, July 21, 2006 9:15 AM

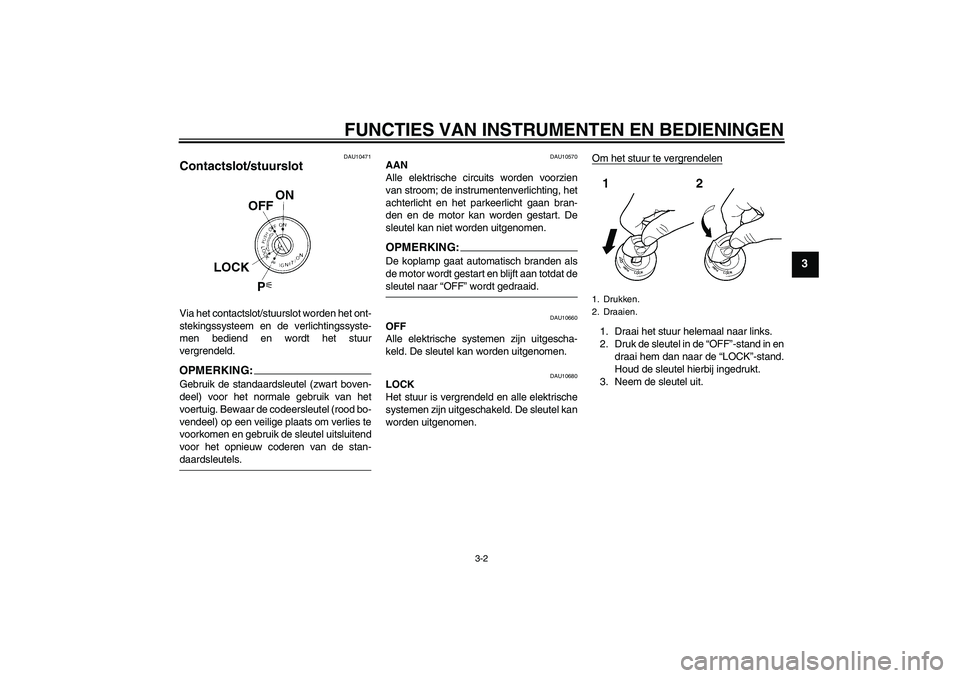

Page 17 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU10570
AAN
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht en het parkeerlicht gaan bran-
den en de motor kan worden gestart. De
sleutel kan niet worden uitgenomen.OPMERKING:De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat desleutel naar “OFF” wordt gedraaid.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM
Page 18 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU33001
(Parkeren)
Het stuur is vergrendeld en het achterlicht
en het parkeerlicht branden. De alarmver-
lichting en richtingaanwijzers kunnen wor-
den ingeschakeld, maar alle andere
elektrische systemen zijn uit. De sleutel kan
worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11003
Controle- en waarschuwings-
lampjes
DAU11020
Controlelampje richtingaanwijzers
“”
Dit controlelampje knippert terwijl de scha-
kelaar voor richtingaanwijzers naar de lin-
ker- of rechterstand is gedrukt.
1. Drukken.
2. Draaien.
1. Waarschuwingslampje motorstoring “”
2. Controlelampje richtingaanwijzers “”
3. Controlelampje brandstofniveau “”
4. Controlelampje grootlicht “”
5. Vrijstandcontrolelampje “”
6. Waarschuwingslampje koelvloeistoftempera-
tuur “”
7. Controlelampje startblokkering “”
U5VKD1D0.book Page 3 Friday, July 21, 2006 9:15 AM
Page 19 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11361
Waarschuwingslampje brandstofniveau
“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 5.0 L (1.32 US gal) (1.10
Imp.gal). Vul in dat geval zo snel mogelijk
brandstof bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.OPMERKING:Dit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.
Als het waarschuwingslampje brandstofni-
veau defect is, wordt de volgende cyclus
herhaald totdat de storing is opgeheven:Het waarschuwingslampje brandstofniveau
knippert acht keer en dooft dan gedurende
3.0 seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te con-
troleren.
DAU11440
Waarschuwingslampje koelvloeistof-
temperatuur “”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-5 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU26873
Controlelampje startblokkering “”
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-5 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U5VKD1D0.book Page 4 Friday, July 21, 2006 9:15 AM
Page 20 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAUM1662
Multifunctioneel display Het multifunctionele display toont de vol-
gende voorzieningen:
een snelheidsmeter (die de actuele rij-
snelheid aangeeft)
een kilometerteller (die de totale afge-
legde afstand toont)
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)
een klok
een voorziening voor zelfdiagnose
OPMERKING:
Vergeet niet de sleutel naar “ON” te
draaien voordat u de toetsen “SE-
LECT” en “RESET” gebruikt.
Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens twee secon-den in.
Kilometerteller- en rittellermodus
Door indrukken van de toets “SELECT” wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, in de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → ODO
Als het waarschuwingslampje brandstofni-
veau gaat branden (zie pagina 3-3), wisselt
de weergave automatisch naar de brand-
stofreserve-ritteller “F-TRIP” en wordt de af-
gelegde afstand vanaf dat punt
aangegeven. In dat geval wordt door het in-
drukken van de toets “SELECT” in de on-derstaande volgorde gewisseld tussen de
diverse weergaven van rittellers en kilome-
terteller:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden
terwijl de geselecteerde ritteller knippert.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Klokweergave
Draai de sleutel naar “ON”.
De klok op tijd zetten:
1. Houd de toetsen “SELECT” en “RES-
ET” tegelijkertijd minstens twee secon-
den lang ingedrukt.
2. Als de uuraanduiding begint te knippe-
ren, drukt u op de toets “RESET” om
de uren in te stellen.
3. Druk op de toets “SELECT” om de
uren in te stellen, en de minutenaan-
duiding zal gaan knipperen.
4. Druk op de toets “RESET” om de mi-
nuten in te stellen.
1. Multifunctioneel display
2. Klok
3. Ritteller 1
4. Kilometerteller/ritteller brandstofreserve/rit-
teller 2
5.“SELECT”-toets
6.“RESET”-toets
7. SnelheidsmeterU5VKD1D0.book Page 5 Friday, July 21, 2006 9:15 AM
