VERZORGING EN STALLING VAN DE MOTORFIETS
7-2
7
Na normaal gebruikVerwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of een flessenborstel op moeilijk
bereikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen ’s
winters worden bestrooid hebben in combi-
natie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:’s Winters gestrooid wegenzout kan nog totin de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de machine is
afgekoeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Breng met een spuitbus een corrosie-
werend middel aan op alle metalen de-
len, ook op verchroomde en
vernikkelde componenten, om zo cor-
rosie te voorkomen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130


Controleer of er geen olie of was op
de wielen of de remmen zit.


Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800


Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.


Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.


Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
U5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAUM1900
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810


Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.


Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.
U5VKD1D0.book Page 3 Friday, July 21, 2006 9:15 AM

VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-30 voor meer infor-
matie over het opbergen van de accu.OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5VKD1D0.book Page 4 Friday, July 21, 2006 9:15 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
XT660R 2240 mm (88.2 in)
XT660X 2175 mm (85.6 in)
Totale breedte:
XT660R 845 mm (33.3 in)
XT660X 860 mm (33.9 in)
Totale hoogte:
XT660R 1230 mm (48.4 in)
XT660X 1170 mm (46.1 in)
Zadelhoogte:
XT660R 865 mm (34.1 in)
XT660X 875 mm (34.4 in)
Wielbasis:
XT660R 1505 mm (59.3 in)
XT660X 1490 mm (58.7 in)
Grondspeling:
XT660R 210 mm (8.27 in)
XT660X 205 mm (8.07 in)
Kleinste draaicirkel:
2400 mm (94.5 in)Gewicht:Incl. olie en brandstof:
XT660R 181.0 kg (399 lb)
XT660X 186.0 kg (410 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
660.0 cm³
Boring × slag:
100.0 × 84.0 mm (3.94 × 3.31 in)Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterelement:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Met vervanging van oliefilterelement:
2.60 L (2.75 US qt) (2.29 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
1.00 L (1.06 US qt) (0.88 Imp.qt)
Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend loodvrije superbenzine
Inhoud brandstoftank:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Hoeveelheid reservebrandstof:
5.0 L (1.32 US gal) (1.10 Imp.gal)Brandstofinjectie:Fabrikant:
DENSO
Model/hoeveelheid:
297500-0390Bougie(s):Fabrikant/model:
NGK/CR7E
Elektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
75/36 (2.083)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
45/15 (3.000)
Type versnellingbak:
Constant mesh, 5 versnellingen
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5VKD1D0.book Page 1 Friday, July 21, 2006 9:15 AM

SPECIFICATIES
8-2
8
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
30/12 (2.500)
2e:
26/16 (1.625)
3e:
23/20 (1.150)
4e:
20/22 (0.909)
5e:
20/26 (0.769)Chassis:Type frame:
Diamantframe
Spoorhoek:
XT660R 27.25 graad
XT660X 26.00 graad
Naspoor:
XT660R 107.0 mm (4.21 in)
XT660X 94.0 mm (3.70 in)Voorband:Type:
Met binnenband
Maat:
XT660R 90/90-21M/C 54S,
90/90-21M/C 54T
XT660X 120/70R17 M/C 58H,
120/70ZR17 M/C 58W,
120/70ZR17 M/C 58WFabrikant/model:
XT660R METZELER/TOURANCE
FRONT,
MICHELIN/SIRAC
XT660X PIRELLI/DRAGON,
METZELER/SPORTEC M1,
MICHELIN/RADIAL PILOT SPORT
Achterband:Type:
Met binnenband
Maat:
XT660R 130/80-17M/C 65S,
130/80-17M/C 65T
XT660X 160/60R17 M/C 69H,
160/60ZR17 M/C 69W,
160/60ZR17 M/C 69W
Fabrikant/model:
XT660R METZELER/TOURANCE,
MICHELIN/SIRAC
XT660X PIRELLI/DRAGON,
METZELER/SPORTEC M1,
MICHELIN/RADIAL PILOT SPORTBelading:Maximale belasting:
186 kg (410 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)Achter:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 210 kPa (30 psi) (2.10 kgf/cm²)
Gewichtsverdeling:
90–186 kg (198–410 lb)
Voor:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
XT660X 220 kPa (32 psi) (2.20 kgf/cm²)
Achter:
XT660R 225 kPa (33 psi) (2.25 kgf/cm²)
XT660X 230 kPa (33 psi) (2.30 kgf/cm²)
Off-road rijden:
Voor:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Achter:
XT660R 200 kPa (29 psi) (2.00 kgf/cm²)
Voorwiel:Type wiel:
Spaakwiel
Velgmaat:
XT660R 21x1.85
XT660X 17M/C x MT3.50Achterwiel:Type wiel:
Spaakwiel
Velgmaat:
XT660R 17M/C x MT2.75
XT660X 17M/C x MT4.25Voorrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
U5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM

SPECIFICATIES
8-3
8
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
XT660R 225.0 mm (8.86 in)
XT660X 200.0 mm (7.87 in)Achterwielophanging:Type:
Achterbrug (monocross)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
XT660R 200.0 mm (7.87 in)
XT660X 191.0 mm (7.52 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT9B-4Voltage, capaciteit:
12 V, 8.0 Ah
Koplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 55 W/60.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Instrumentenverlichting:
EL
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
7.5 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
U5VKD1D0.book Page 3 Friday, July 21, 2006 9:15 AM

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKIN
G:
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5VKD1D0.book Page 1 Friday, July 21, 2006 9:15 AM

GEBRUIKERSINFORMATIE
9-2
9
DAU26540

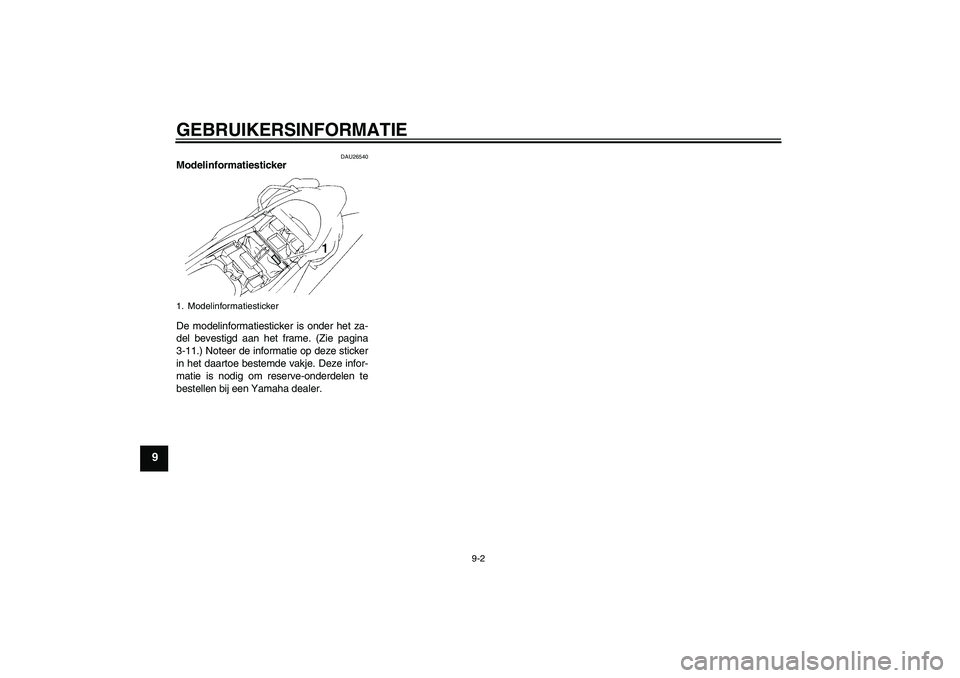

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-11.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerU5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM

INDEX
AAandrijfketting, reinigen en smeren ...... 6-26
Accu...................................................... 6-30
Afstelling remlichtschakelaar ................ 6-22
Antidiefstal-alarmsysteem (optie) ........... 3-6BBanden ................................................. 6-19
Bougie, controleren .............................. 6-10
Brandstof .............................................. 3-10
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-7
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampje richtingaanwijzers .......... 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................. 3-7GGasgreep en gaskabel, controleren en
smeren ............................................... 6-27
Gereedschapsset ................................... 6-1IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-27
Koelvloeistof ......................................... 6-14
Koplampgloeilamp, vervangen ............. 6-33
Koppelingshendel ................................... 3-8Koppelingshendel, vrije slag
afstellen............................................... 6-21
LLichtsignaalschakelaar ............................ 3-7
Locaties van onderdelen ......................... 2-1
Luchtfilterelement en aftapslang,
vervangen en reinigen ........................ 6-17MModelinformatiesticker ............................ 9-2
Motorolie en oliefilterelement ................ 6-11
Multifunctioneel display ........................... 3-5NNoodstopschakelaar ............................... 3-7OOndersteunen van de motorfiets ........... 6-35
Opbergcompartiment ............................ 3-12PParkeerlichtgloeilamp, vervangen ......... 6-34
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2
Problemen oplossen .............................6-39RRem- en koppelingshendels,
controleren en smeren ........................ 6-27
Remhendel .............................................. 3-8
Rempedaal .............................................. 3-9
Rempedaal, smeren .............................. 6-28
Remvloeistofniveau, controleren ........... 6-23
Richtingaanwijzergloeilamp of
gloeilamp in remlicht/achterlicht
vervangen ........................................... 6-34
Richtingaanwijzerschakelaar................... 3-7
SSchakelaar alarmverlichting.................... 3-7
Schakelen ............................................... 5-2
Schakelpedaal ........................................ 3-8
Schokdemperunit, afstellen .................. 3-12
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-24
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop ................................................ 3-7
Startspersysteem .................................. 3-14
Stationair toerental................................ 6-18
Storingzoekschema’s............................ 6-40
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-6
Stuurschakelaars .................................... 3-7
Stuursysteem, controleren .................... 6-29TTankdop .................................................. 3-9UUitlaatkatalysator .................................. 3-11VVeiligheidsinformatie............................... 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-22
Voorvork, controleren ........................... 6-29
Vrije slag gaskabel, controleren............ 6-18
Vrijstandcontrolelampje .......................... 3-4
U5VKD1D0.book Page 1 Friday, July 21, 2006 9:15 AM

INDEXWWaarschuwingslampje
brandstofniveau .................................... 3-4
Waarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ....... 3-4
Wiel (achter).......................................... 6-36
Wielen ................................................... 6-21
Wiellagers controleren .......................... 6-30
Wiel (voor)............................................. 6-35ZZadel ..................................................... 3-11
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-13
Zijstandaard, controleren en smeren .... 6-28
U5VKD1D0.book Page 2 Friday, July 21, 2006 9:15 AM
