YAMAHA XT660X 2008 Manuale duso (in Italian)

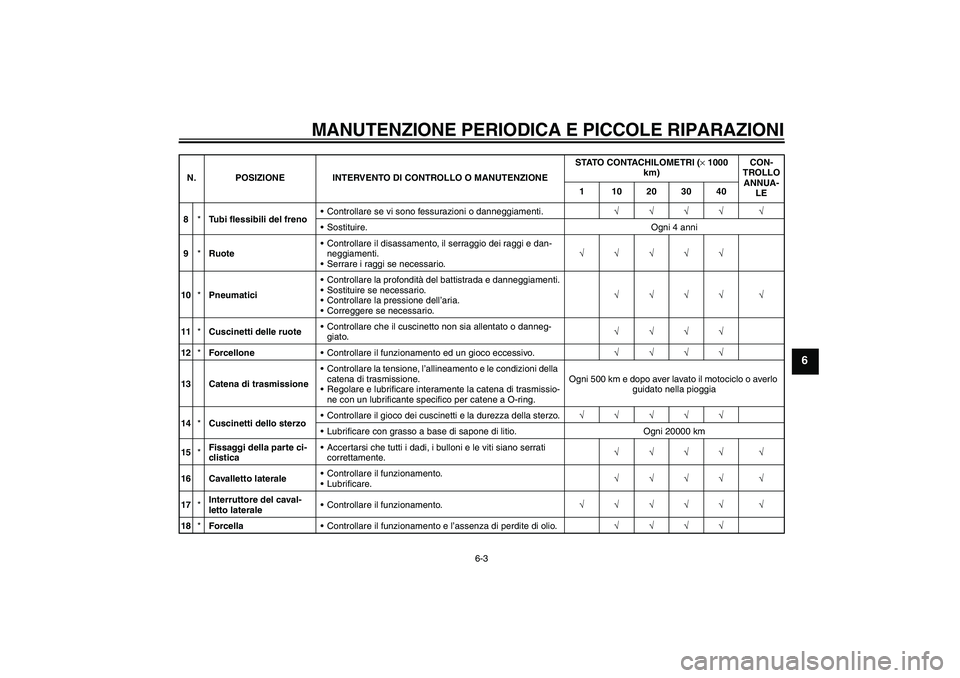

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
6
8*Tubi flessibili del frenoControllare se vi sono fessurazioni o danneggiamenti.√√√√ √
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento, il serraggio dei raggi e dan-
neggiamenti.
Serrare i raggi se necessario.√√√√√
10*PneumaticiControllare la profondità del battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√ √
11*Cuscinetti delle ruoteControllare che il cuscinetto non sia allentato o danneg-
giato.√√√√
12*ForcelloneControllare il funzionamento ed un gioco eccessivo.√√√√
13 Catena di trasmissioneControllare la tensione, l’allineamento e le condizioni della
catena di trasmissione.
Regolare e lubrificare interamente la catena di trasmissio-
ne con un lubrificante specifico per catene a O-ring.Ogni 500 km e dopo aver lavato il motociclo o averlo
guidato nella pioggia
14*Cuscinetti dello sterzoControllare il gioco dei cuscinetti e la durezza della sterzo.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 20000 km
15*Fissaggi della parte ci-
clisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
16 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √
17*Interruttore del caval-
letto lateraleControllare il funzionamento.√√√√√ √
18*ForcellaControllare il funzionamento e l’assenza di perdite di olio.√√√√ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5VKH1H0.book Page 3 Thursday, July 20, 2006 9:44 AM

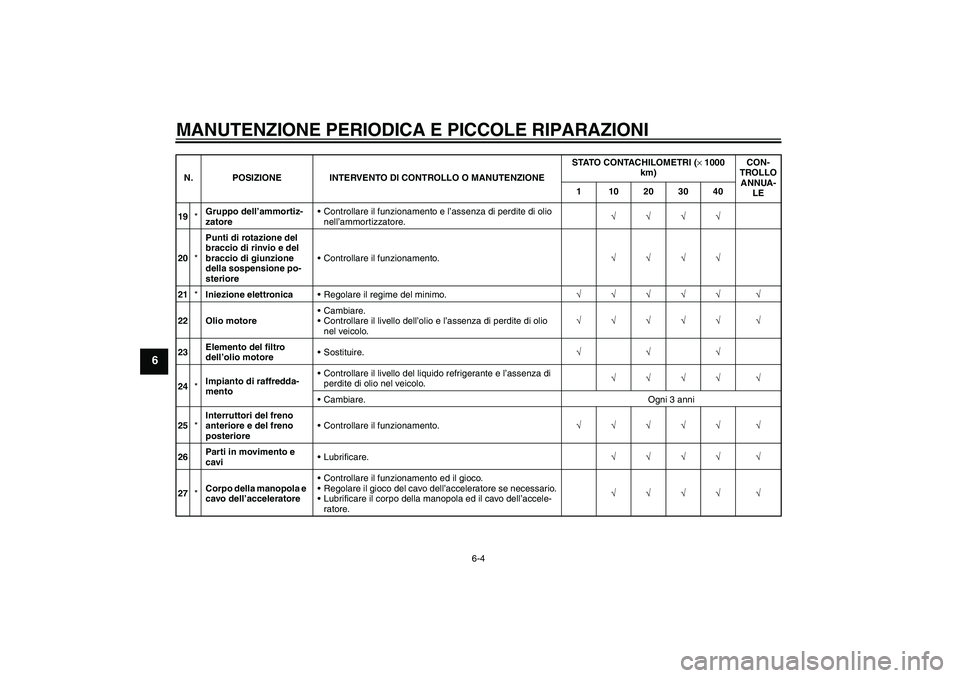

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
19*Gruppo dell’ammortiz-
zatoreControllare il funzionamento e l’assenza di perdite di olio
nell’ammortizzatore.√√√√
20*Punti di rotazione del
braccio di rinvio e del
braccio di giunzione
della sospensione po-
sterioreControllare il funzionamento.√√√√
21*Iniezione elettronicaRegolare il regime del minimo.√√√√√ √
22 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
23Elemento del filtro
dell’olio motoreSostituire.√√√
24*Impianto di raffredda-
mentoControllare il livello del liquido refrigerante e l’assenza di
perdite di olio nel veicolo.√√√√ √
Cambiare. Ogni 3 anni
25*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
26Parti in movimento e
caviLubrificare.√√√√ √
27*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040U5VKH1H0.book Page 4 Thursday, July 20, 2006 9:44 AM

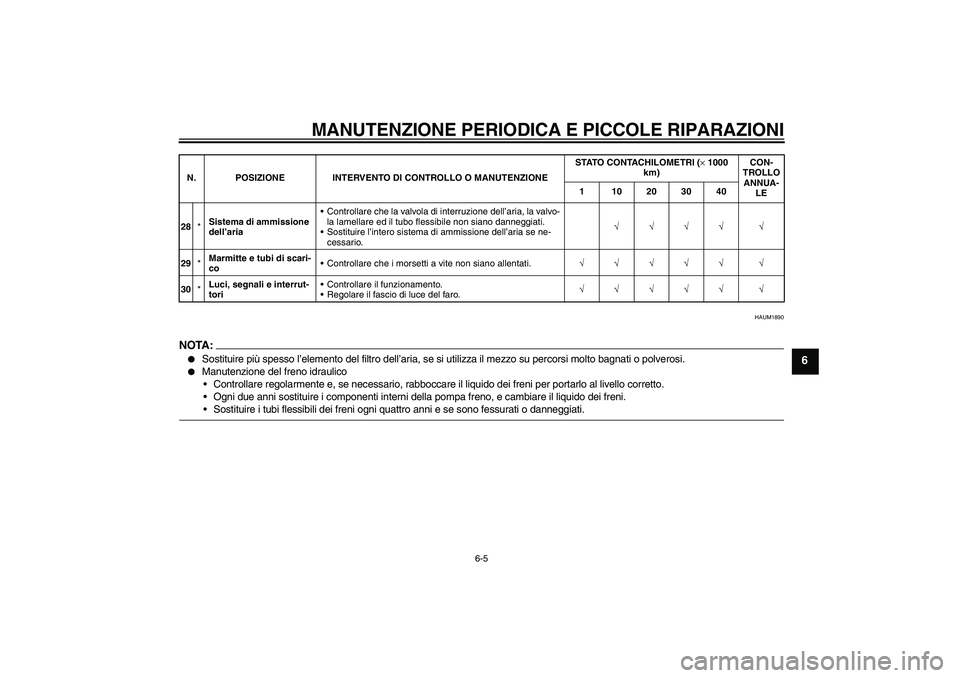

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
6
HAUM1890
NOTA:

Sostituire più spesso l’elemento del filtro dell’aria, se si utilizza il mezzo su percorsi molto bagnati o polverosi.


Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno, e cambiare il liquido dei freni.Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
28*Sistema di ammissione
dell’ariaControllare che la valvola di interruzione dell’aria, la valvo-
la lamellare ed il tubo flessibile non siano danneggiati.
Sostituire l’intero sistema di ammissione dell’aria se ne-
cessario.√√√√ √
29*Marmitte e tubi di scari-
coControllare che i morsetti a vite non siano allentati.√√√√√ √
30*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO CONTACHILOMETRI (× 1000
km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5VKH1H0.book Page 5 Thursday, July 20, 2006 9:44 AM

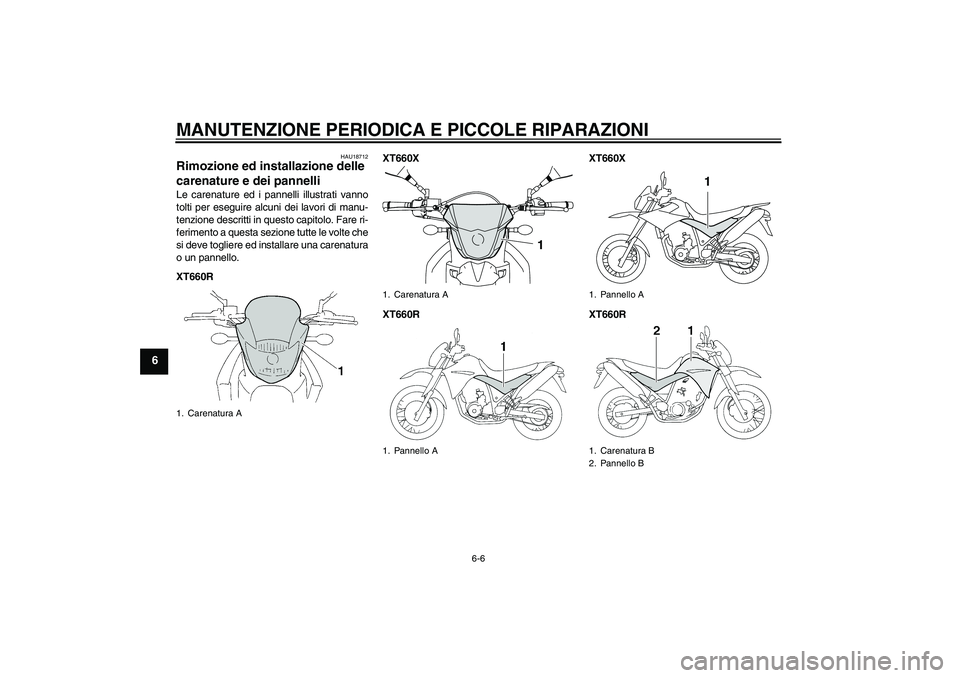

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-6
6
HAU18712
Rimozione ed installazione delle
carenature e dei pannelli Le carenature ed i pannelli illustrati vanno
tolti per eseguire alcuni dei lavori di manu-
tenzione descritti in questo capitolo. Fare ri-
ferimento a questa sezione tutte le volte che
si deve togliere ed installare una carenatura
o un pannello.
XT660RXT660X
XT660RXT660X
XT660R1. Carenatura A
1. Carenatura A
1. Pannello A
1
1. Pannello A
1. Carenatura B
2. Pannello B
1
U5VKH1H0.book Page 6 Thursday, July 20, 2006 9:44 AM

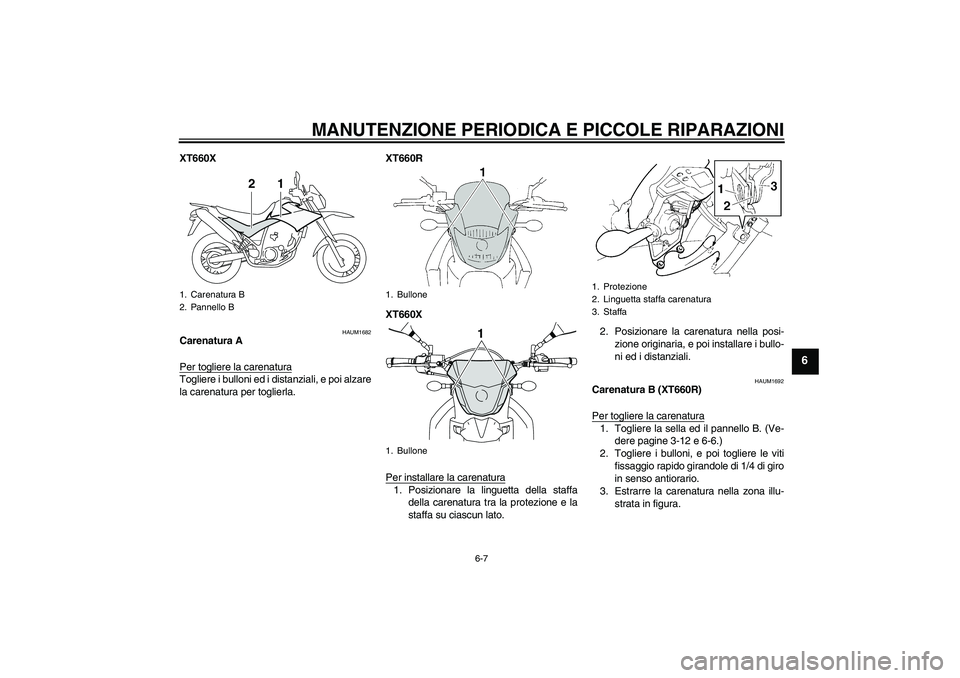

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
XT660X
HAUM1682
Carenatura A
Per togliere la carenaturaTogliere i bulloni ed i distanziali, e poi alzare
la carenatura per toglierla.XT660R
XT660X
Per installare la carenatura
1. Posizionare la linguetta della staffa
della carenatura tra la protezione e la
staffa su ciascun lato.2. Posizionare la carenatura nella posi-
zione originaria, e poi installare i bullo-
ni ed i distanziali.
HAUM1692
Carenatura B (XT660R)
Per togliere la carenatura1. Togliere la sella ed il pannello B. (Ve-
dere pagine 3-12 e 6-6.)
2. Togliere i bulloni, e poi togliere le viti
fissaggio rapido girandole di 1/4 di giro
in senso antiorario.
3. Estrarre la carenatura nella zona illu-
strata in figura.
1. Carenatura B
2. Pannello B
2
1
1. Bullone
1. Bullone
1
1. Protezione
2. Linguetta staffa carenatura
3. Staffa
U5VKH1H0.book Page 7 Thursday, July 20, 2006 9:44 AM

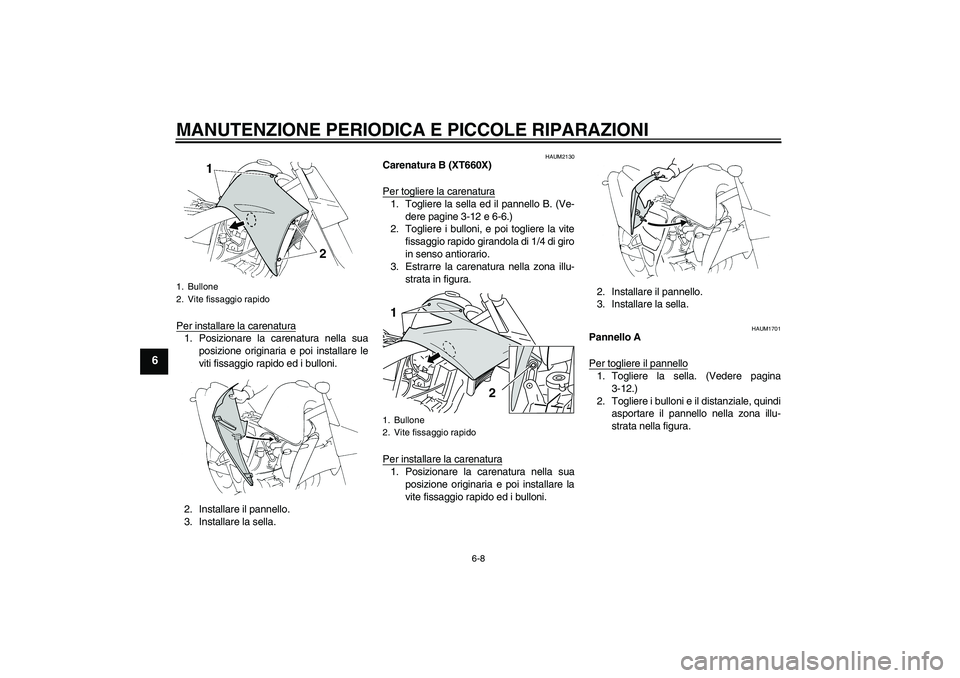

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
Per installare la carenatura1. Posizionare la carenatura nella sua
posizione originaria e poi installare le
viti fissaggio rapido ed i bulloni.
2. Installare il pannello.
3. Installare la sella.
HAUM2130
Carenatura B (XT660X)
Per togliere la carenatura1. Togliere la sella ed il pannello B. (Ve-
dere pagine 3-12 e 6-6.)
2. Togliere i bulloni, e poi togliere la vite
fissaggio rapido girandola di 1/4 di giro
in senso antiorario.
3. Estrarre la carenatura nella zona illu-
strata in figura.
Per installare la carenatura1. Posizionare la carenatura nella sua
posizione originaria e poi installare la
vite fissaggio rapido ed i bulloni.2. Installare il pannello.
3. Installare la sella.
HAUM1701
Pannello A
Per togliere il pannello1. Togliere la sella. (Vedere pagina
3-12.)
2. Togliere i bulloni e il distanziale, quindi
asportare il pannello nella zona illu-
strata nella figura.
1. Bullone
2. Vite fissaggio rapido
1. Bullone
2. Vite fissaggio rapido1
2
U5VKH1H0.book Page 8 Thursday, July 20, 2006 9:44 AM

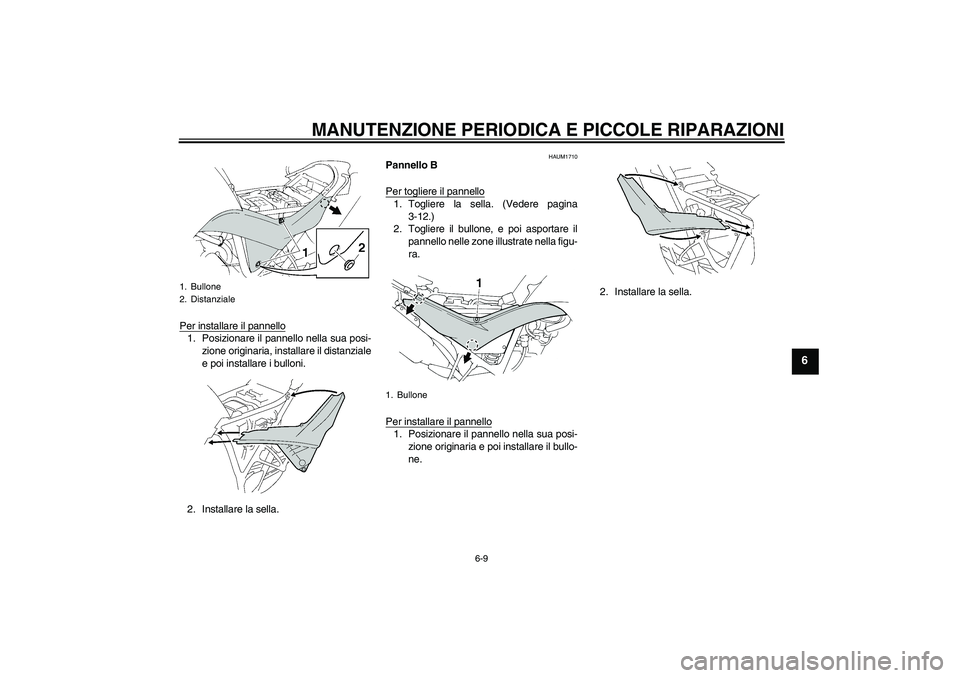

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-9
6
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria, installare il distanziale
e poi installare i bulloni.
2. Installare la sella.
HAUM1710
Pannello B
Per togliere il pannello1. Togliere la sella. (Vedere pagina
3-12.)
2. Togliere il bullone, e poi asportare il
pannello nelle zone illustrate nella figu-
ra.
Per installare il pannello1. Posizionare il pannello nella sua posi-
zione originaria e poi installare il bullo-
ne.2. Installare la sella.
1. Bullone
2. Distanziale
1. Bullone
U5VKH1H0.book Page 9 Thursday, July 20, 2006 9:44 AM

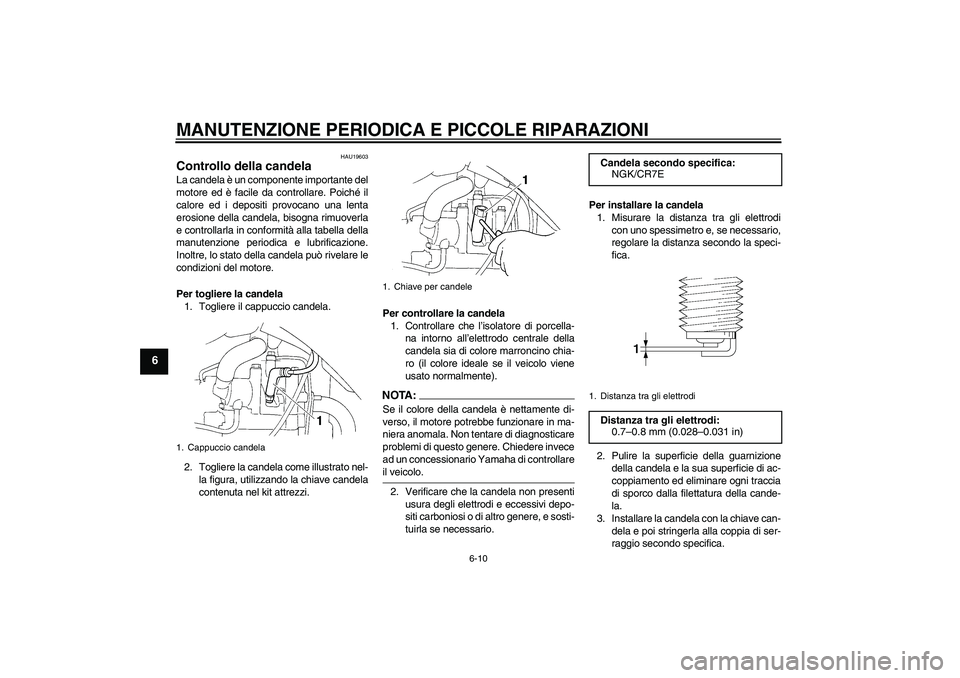

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-10
6
HAU19603
Controllo della candela La candela è un componente importante del
motore ed è facile da controllare. Poiché il
calore ed i depositi provocano una lenta
erosione della candela, bisogna rimuoverla
e controllarla in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato della candela può rivelare le
condizioni del motore.
Per togliere la candela
1. Togliere il cappuccio candela.
2. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA :
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di diagnosticare
problemi di questo genere. Chiedere invece
ad un concessionario Yamaha di controllareil veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e sosti-
tuirla se necessario.Per installare la candela
1. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.
2. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
3. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
1. Cappuccio candela
1. Chiave per candele
Candela secondo specifica:
NGK/CR7E1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.7–0.8 mm (0.028–0.031 in)
U5VKH1H0.book Page 10 Thursday, July 20, 2006 9:44 AM

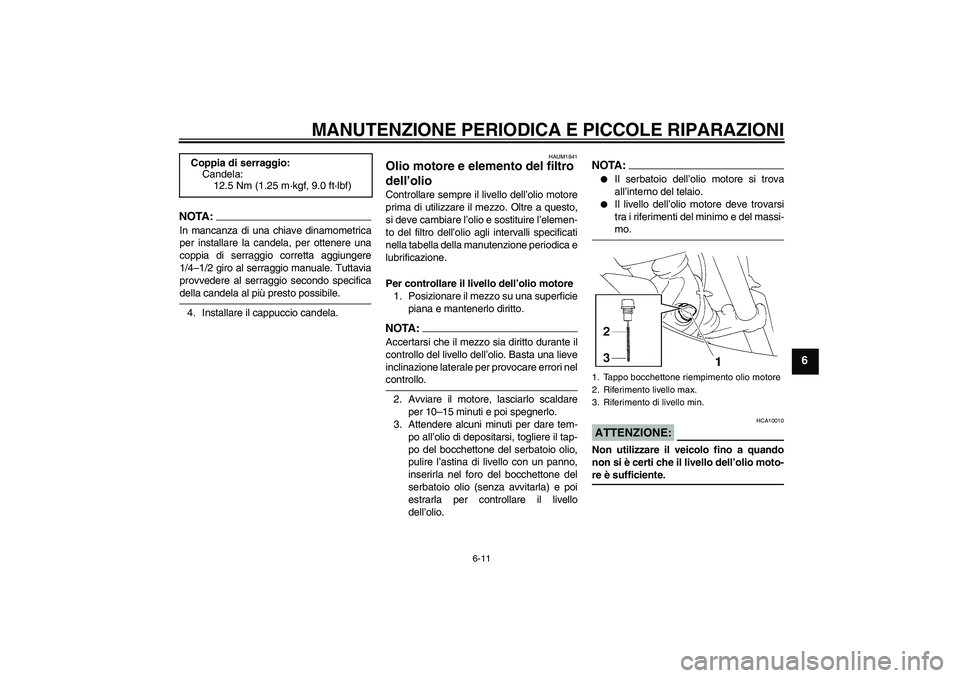

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-11
6
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
4. Installare il cappuccio candela.
HAUM1841
Olio motore e elemento del filtro
dell’olio Controllare sempre il livello dell’olio motore
prima di utilizzare il mezzo. Oltre a questo,
si deve cambiare l’olio e sostituire l’elemen-
to del filtro dell’olio agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
Per controllare il livello dell’olio motore
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.NOTA:Accertarsi che il mezzo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Avviare il motore, lasciarlo scaldare
per 10–15 minuti e poi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po del bocchettone del serbatoio olio,
pulire l’astina di livello con un panno,
inserirla nel foro del bocchettone del
serbatoio olio (senza avvitarla) e poi
estrarla per controllare il livello
dell’olio.
NOTA:

Il serbatoio dell’olio motore si trova
all’interno del telaio.


Il livello dell’olio motore deve trovarsi
tra i riferimenti del minimo e del massi-mo.
ATTENZIONE:
HCA10010
Non utilizzare il veicolo fino a quando
non si è certi che il livello dell’olio moto-re è sufficiente. Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
U5VKH1H0.book Page 11 Thursday, July 20, 2006 9:44 AM

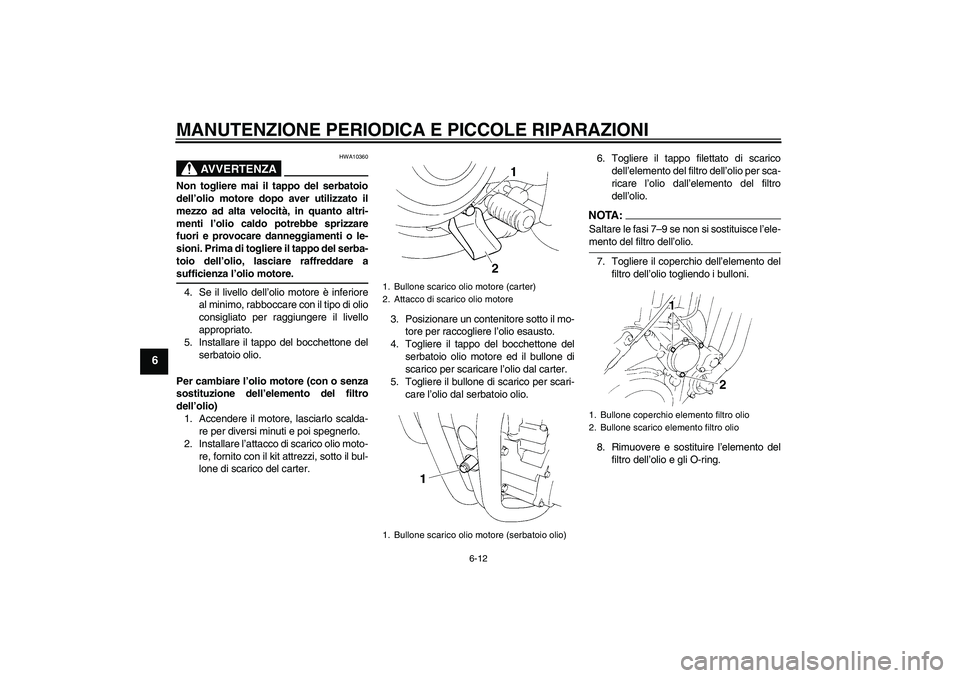

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-12
6
AVVERTENZA
HWA10360
Non togliere mai il tappo del serbatoio
dell’olio motore dopo aver utilizzato il
mezzo ad alta velocità, in quanto altri-
menti l’olio caldo potrebbe sprizzare
fuori e provocare danneggiamenti o le-
sioni. Prima di togliere il tappo del serba-
toio dell’olio, lasciare raffreddare asufficienza l’olio motore.
4. Se il livello dell’olio motore è inferiore
al minimo, rabboccare con il tipo di olio
consigliato per raggiungere il livello
appropriato.
5. Installare il tappo del bocchettone del
serbatoio olio.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento del filtro
dell’olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
2. Installare l’attacco di scarico olio moto-
re, fornito con il kit attrezzi, sotto il bul-
lone di scarico del carter.3. Posizionare un contenitore sotto il mo-
tore per raccogliere l’olio esausto.
4. Togliere il tappo del bocchettone del
serbatoio olio motore ed il bullone di
scarico per scaricare l’olio dal carter.
5. Togliere il bullone di scarico per scari-
care l’olio dal serbatoio olio.6. Togliere il tappo filettato di scarico
dell’elemento del filtro dell’olio per sca-
ricare l’olio dall’elemento del filtro
dell’olio.
NOTA:Saltare le fasi 7–9 se non si sostituisce l’ele-mento del filtro dell’olio.
7. Togliere il coperchio dell’elemento del
filtro dell’olio togliendo i bulloni.
8. Rimuovere e sostituire l’elemento del
filtro dell’olio e gli O-ring.
1. Bullone scarico olio motore (carter)
2. Attacco di scarico olio motore
1. Bullone scarico olio motore (serbatoio olio)
1. Bullone coperchio elemento filtro olio
2. Bullone scarico elemento filtro olio
U5VKH1H0.book Page 12 Thursday, July 20, 2006 9:44 AM
