YAMAHA XT660X 2008 Manuale duso (in Italian)

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
6

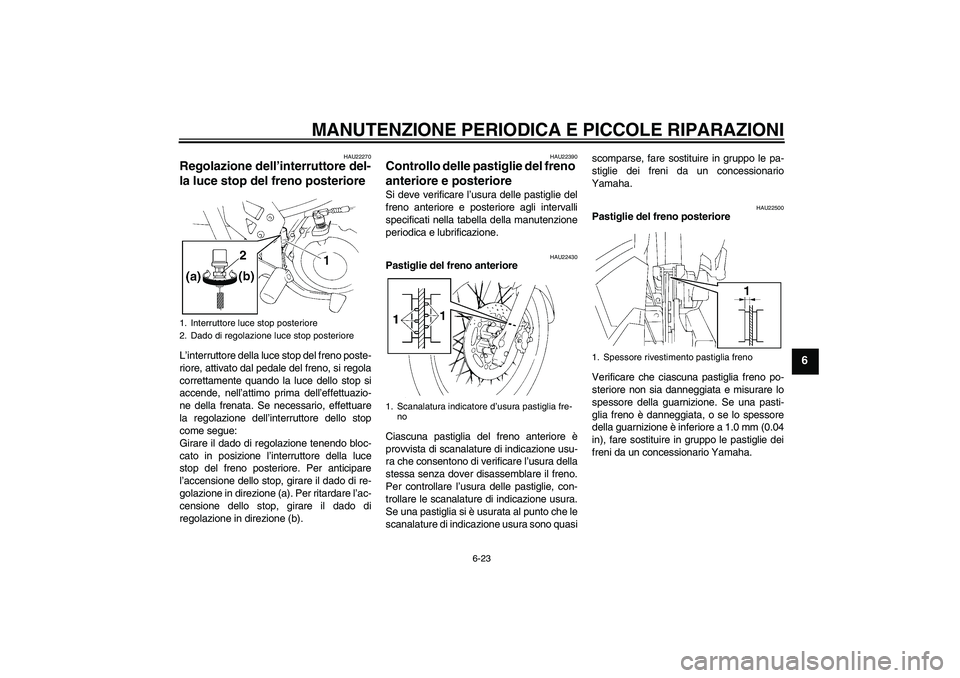

HAU22270
Regolazione dell’interruttore del-
la luce stop del freno posteriore L’interruttore della luce stop del freno poste-
riore, attivato dal pedale del freno, si regola
correttamente quando la luce dello stop si
accende, nell’attimo prima dell’effettuazio-
ne della frenata. Se necessario, effettuare
la regolazione dell’interruttore dello stop
come segue:
Girare il dado di regolazione tenendo bloc-
cato in posizione l’interruttore della luce
stop del freno posteriore. Per anticipare
l’accensione dello stop, girare il dado di re-
golazione in direzione (a). Per ritardare l’ac-
censione dello stop, girare il dado di
regolazione in direzione (b).
HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU22430
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di scanalature di indicazione usu-
ra che consentono di verificare l’usura della
stessa senza dover disassemblare il freno.
Per controllare l’usura delle pastiglie, con-
trollare le scanalature di indicazione usura.
Se una pastiglia si è usurata al punto che le
scanalature di indicazione usura sono quasiscomparse, fare sostituire in gruppo le pa-
stiglie dei freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
1. Interruttore luce stop posteriore
2. Dado di regolazione luce stop posteriore
1. Scanalatura indicatore d’usura pastiglia fre-
no
1. Spessore rivestimento pastiglia freno
U5VKH1H0.book Page 23 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
6

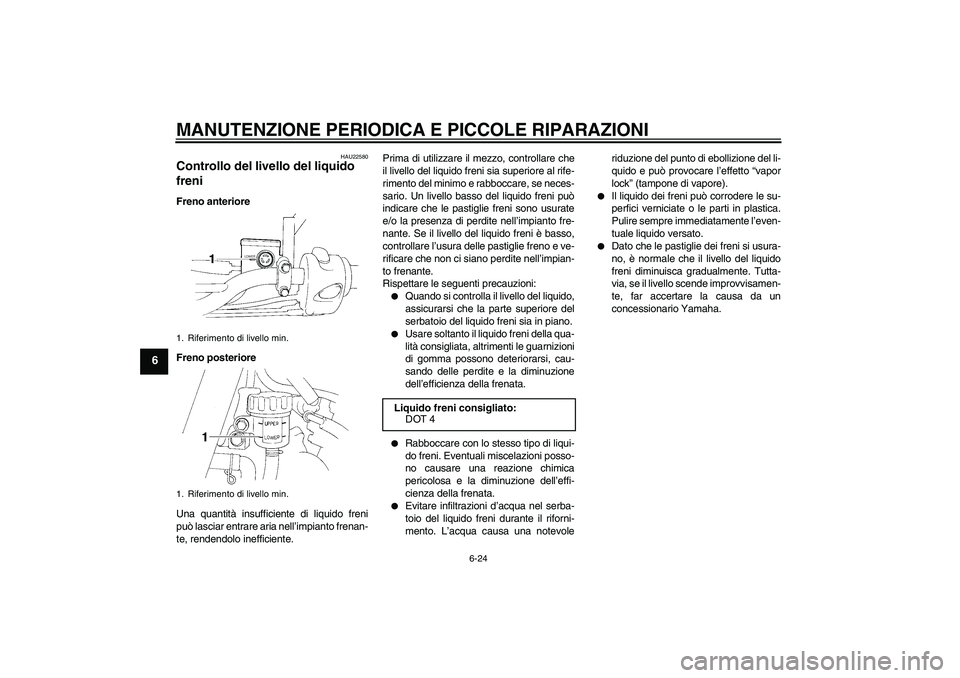

HAU22580
Controllo del livello del liquido
freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può lasciar entrare aria nell’impianto frenan-
te, rendendolo inefficiente.Prima di utilizzare il mezzo, controllare che
il livello del liquido freni sia superiore al rife-
rimento del minimo e rabboccare, se neces-
sario. Un livello basso del liquido freni può
indicare che le pastiglie freni sono usurate
e/o la presenza di perdite nell’impianto fre-
nante. Se il livello del liquido freni è basso,
controllare l’usura delle pastiglie freno e ve-
rificare che non ci siano perdite nell’impian-
to frenante.
Rispettare le seguenti precauzioni:


Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio del liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua nel serba-
toio del liquido freni durante il riforni-
mento. L’acqua causa una notevoleriduzione del punto di ebollizione del li-
quido e può provocare l’effetto “vapor
lock” (tampone di vapore).


Il liquido dei freni può corrodere le su-
perfici verniciate o le parti in plastica.
Pulire sempre immediatamente l’even-
tuale liquido versato.


Dato che le pastiglie dei freni si usura-
no, è normale che il livello del liquido
freni diminuisca gradualmente. Tutta-
via, se il livello scende improvvisamen-
te, far accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
1. Riferimento di livello min.
Liquido freni consigliato:
DOT 4
U5VKH1H0.book Page 24 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
6

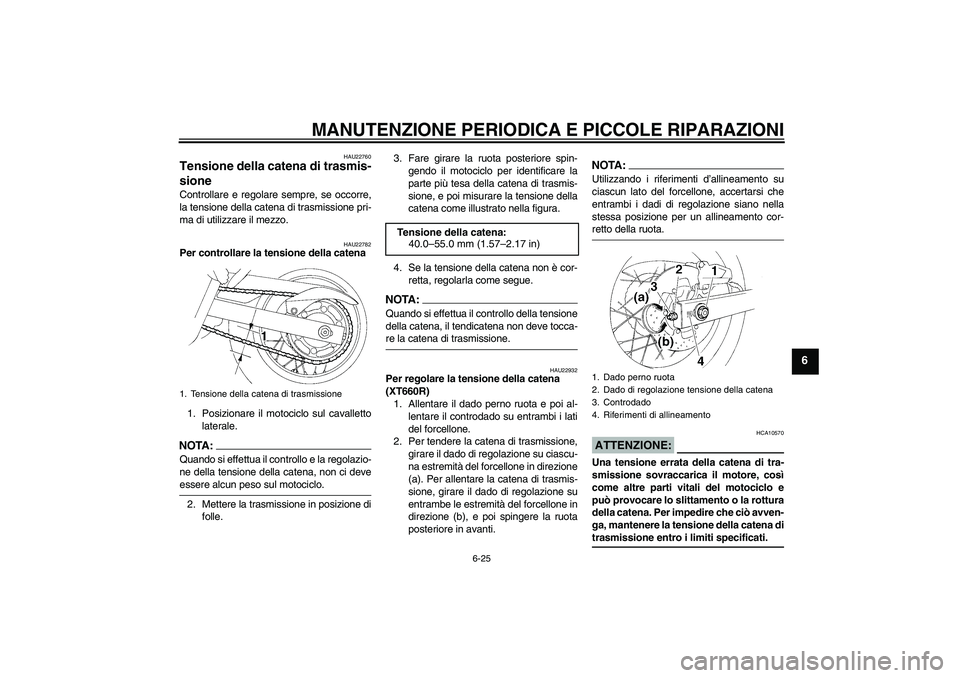

HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22782
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTA:Quando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.
4. Se la tensione della catena non è cor-
retta, regolarla come segue.
NOTA :
Quando si effettua il controllo della tensione
della catena, il tendicatena non deve tocca-re la catena di trasmissione.
HAU22932
Per regolare la tensione della catena
(XT660R)
1. Allentare il dado perno ruota e poi al-
lentare il controdado su entrambi i lati
del forcellone.
2. Per tendere la catena di trasmissione,
girare il dado di regolazione su ciascu-
na estremità del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il dado di regolazione su
entrambe le estremità del forcellone in
direzione (b), e poi spingere la ruota
posteriore in avanti.
NOTA:Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i dadi di regolazione siano nella
stessa posizione per un allineamento cor-retto della ruota.ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena ditrasmissione entro i limiti specificati.
1. Tensione della catena di trasmissione
Tensione della catena:
40.0–55.0 mm (1.57–2.17 in)
1. Dado perno ruota
2. Dado di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
U5VKH1H0.book Page 25 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-26
6

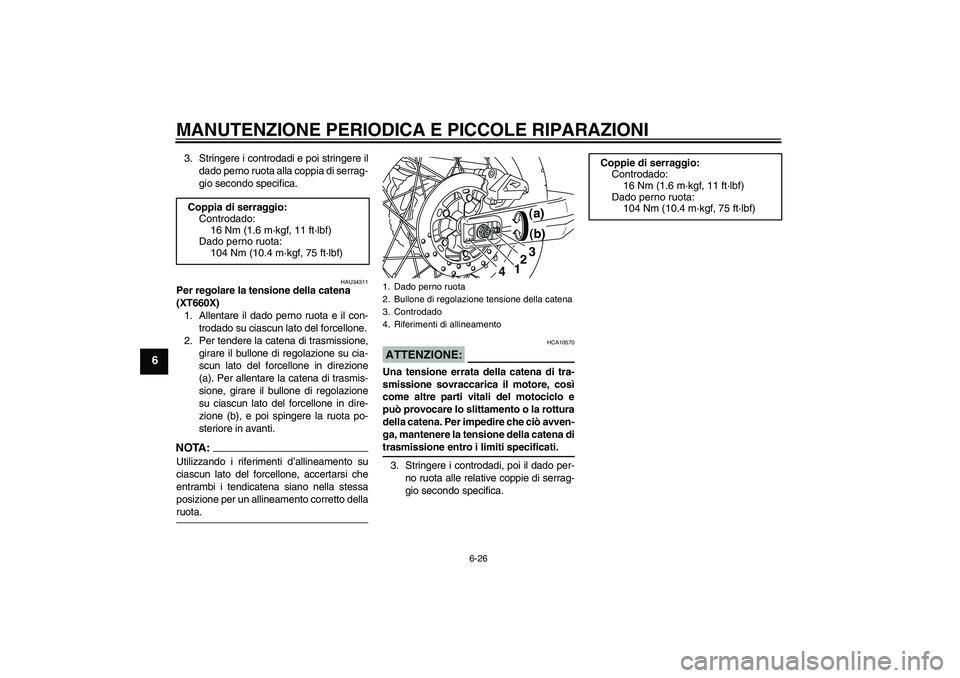

3. Stringere i controdadi e poi stringere il
dado perno ruota alla coppia di serrag-
gio secondo specifica.
HAU34311
Per regolare la tensione della catena
(XT660X)
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione su cia-
scun lato del forcellone in direzione
(a). Per allentare la catena di trasmis-
sione, girare il bullone di regolazione
su ciascun lato del forcellone in dire-
zione (b), e poi spingere la ruota po-
steriore in avanti.NOTA:Utilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
ATTENZIONE:
HCA10570
Una tensione errata della catena di tra-
smissione sovraccarica il motore, così
come altre parti vitali del motociclo e
può provocare lo slittamento o la rottura
della catena. Per impedire che ciò avven-
ga, mantenere la tensione della catena ditrasmissione entro i limiti specificati.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica. Coppia di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
104 Nm (10.4 m·kgf, 75 ft·lbf)1. Dado perno ruota
2. Bullone di regolazione tensione della catena
3. Controdado
4. Riferimenti di allineamento
4
3
12(a)
(b)
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
104 Nm (10.4 m·kgf, 75 ft·lbf)
U5VKH1H0.book Page 26 Thursday, July 20, 2006 9:44 AM

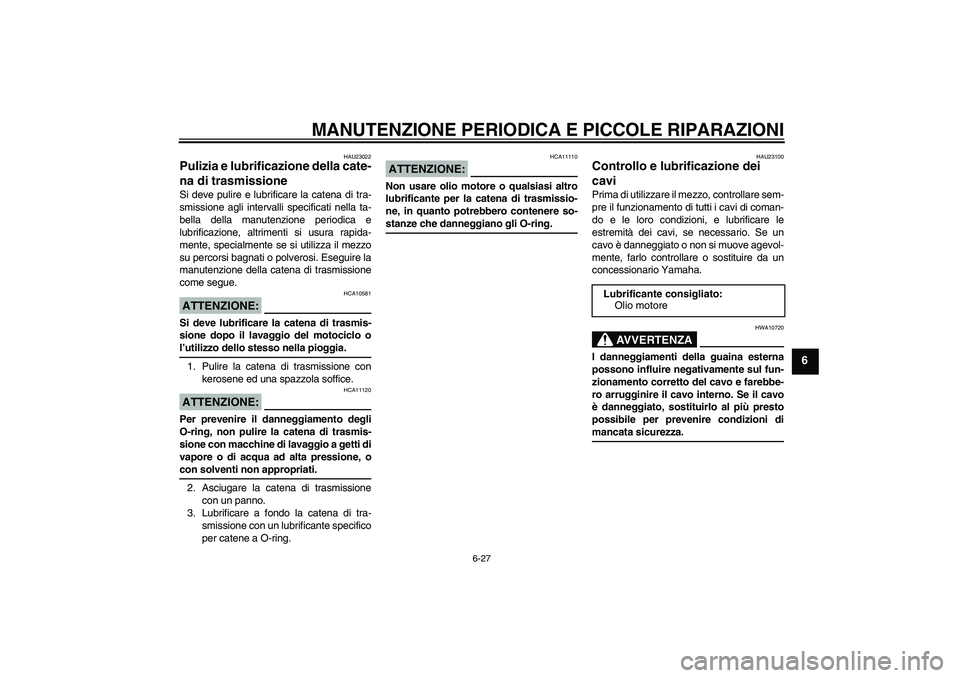

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-27
6
HAU23022
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si utilizza il mezzo
su percorsi bagnati o polverosi. Eseguire la
manutenzione della catena di trasmissione
come segue.ATTENZIONE:
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.ATTENZIONE:
HCA11120
Per prevenire il danneggiamento degli
O-ring, non pulire la catena di trasmis-
sione con macchine di lavaggio a getti di
vapore o di acqua ad alta pressione, ocon solventi non appropriati.
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring.
ATTENZIONE:
HCA11110
Non usare olio motore o qualsiasi altro
lubrificante per la catena di trasmissio-
ne, in quanto potrebbero contenere so-stanze che danneggiano gli O-ring.
HAU23100
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni dimancata sicurezza.Lubrificante consigliato:
Olio motore
U5VKH1H0.book Page 27 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-28
6

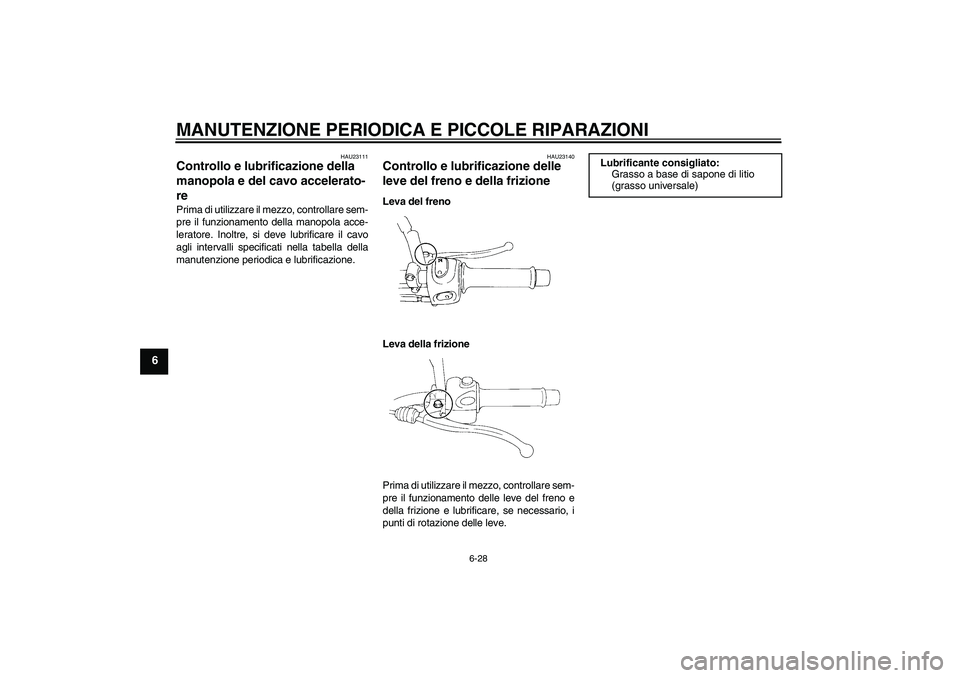

HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU23140
Controllo e lubrificazione delle
leve del freno e della frizione Leva del freno
Leva della frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve del freno e
della frizione e lubrificare, se necessario, i
punti di rotazione delle leve.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5VKH1H0.book Page 28 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-29
6

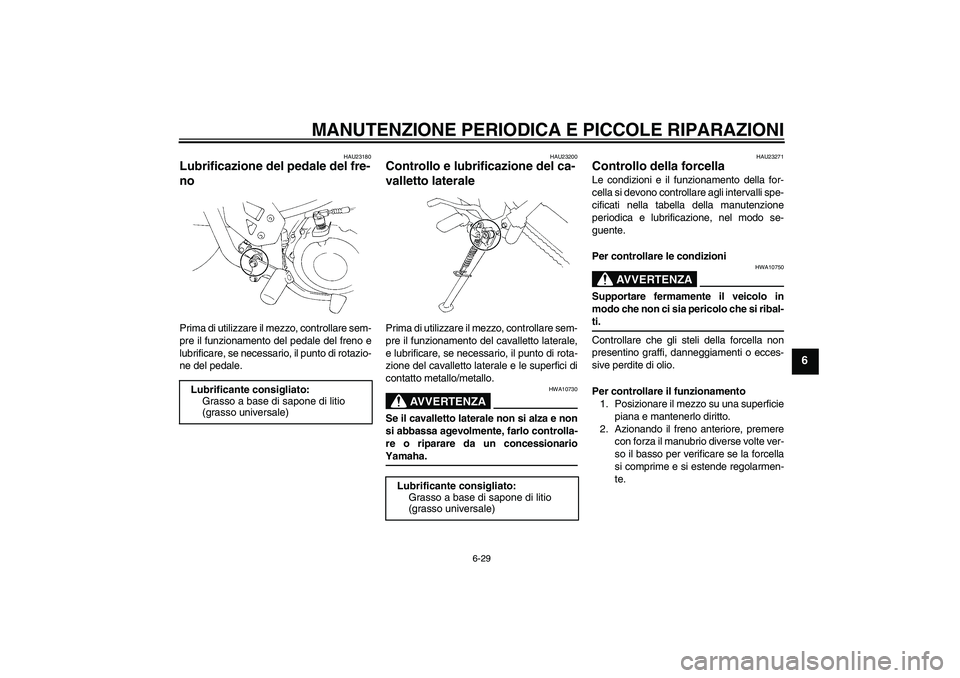

HAU23180
Lubrificazione del pedale del fre-
no Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del pedale del freno e
lubrificare, se necessario, il punto di rotazio-
ne del pedale.
HAU23200
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il punto di rota-
zione del cavalletto laterale e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10730
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionarioYamaha.
HAU23271
Controllo della forcella Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te. Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
U5VKH1H0.book Page 29 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-30
6
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
U5VKH1H0.book Page 30 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-31
6
HAUM1730

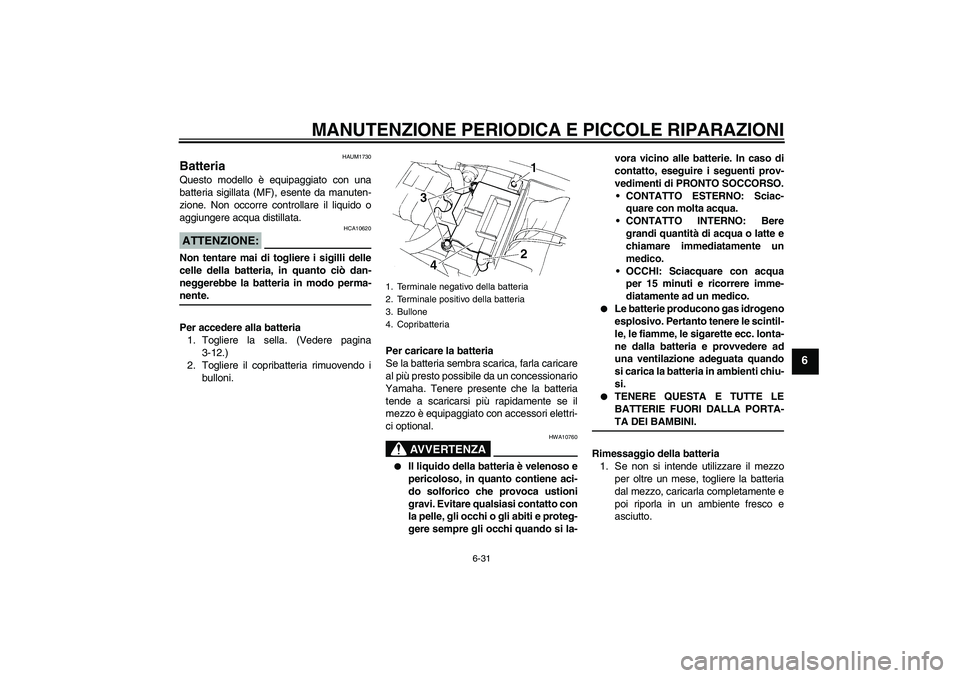

Batteria Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare il liquido o
aggiungere acqua distillata.ATTENZIONE:
HCA10620
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-nente.
Per accedere alla batteria
1. Togliere la sella. (Vedere pagina
3-12.)
2. Togliere il copribatteria rimuovendo i
bulloni.Per caricare la batteria
Se la batteria sembra scarica, farla caricare
al più presto possibile da un concessionario
Yamaha. Tenere presente che la batteria
tende a scaricarsi più rapidamente se il
mezzo è equipaggiato con accessori elettri-
ci optional.
AVVERTENZA
HWA10760


Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.


Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.


TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Rimessaggio della batteria
1. Se non si intende utilizzare il mezzo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
1. Terminale negativo della batteria
2. Terminale positivo della batteria
3. Bullone
4. Copribatteria
U5VKH1H0.book Page 31 Thursday, July 20, 2006 9:44 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-32
6

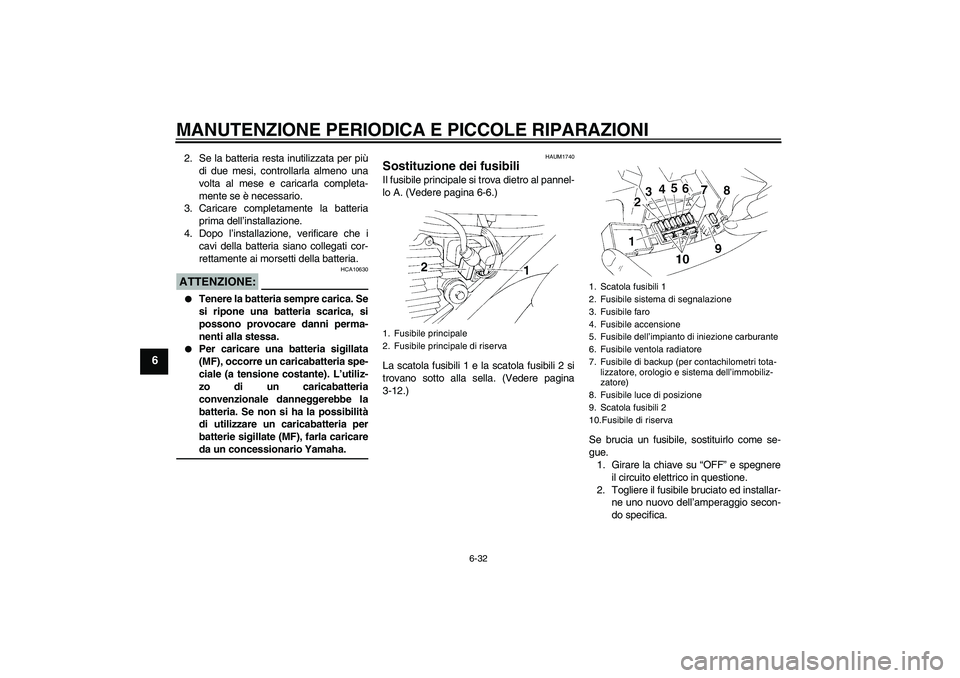

2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi della batteria siano collegati cor-
rettamente ai morsetti della batteria.ATTENZIONE:
HCA10630


Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.


Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricareda un concessionario Yamaha.
HAUM1740
Sostituzione dei fusibili Il fusibile principale si trova dietro al pannel-
lo A. (Vedere pagina 6-6.)
La scatola fusibili 1 e la scatola fusibili 2 si
trovano sotto alla sella. (Vedere pagina
3-12.)
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installar-
ne uno nuovo dell’amperaggio secon-
do specifica.1. Fusibile principale
2. Fusibile principale di riserva
1. Scatola fusibili 1
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile accensione
5. Fusibile dell’impianto di iniezione carburante
6. Fusibile ventola radiatore
7. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
8. Fusibile luce di posizione
9. Scatola fusibili 2
10.Fusibile di riserva
U5VKH1H0.book Page 32 Thursday, July 20, 2006 9:44 AM
