GEBRUIKERSINFORMATIE
9-1
DAU26351
Identificatienummers
Noteer het sleutelnummer, het voer-
tuigidentificatienummer en de model-
informatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig
om reserveonderdelen bij een Yamaha
dealer te bestellen of wanneer uw ma-
chine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:å
ç
DAU26381

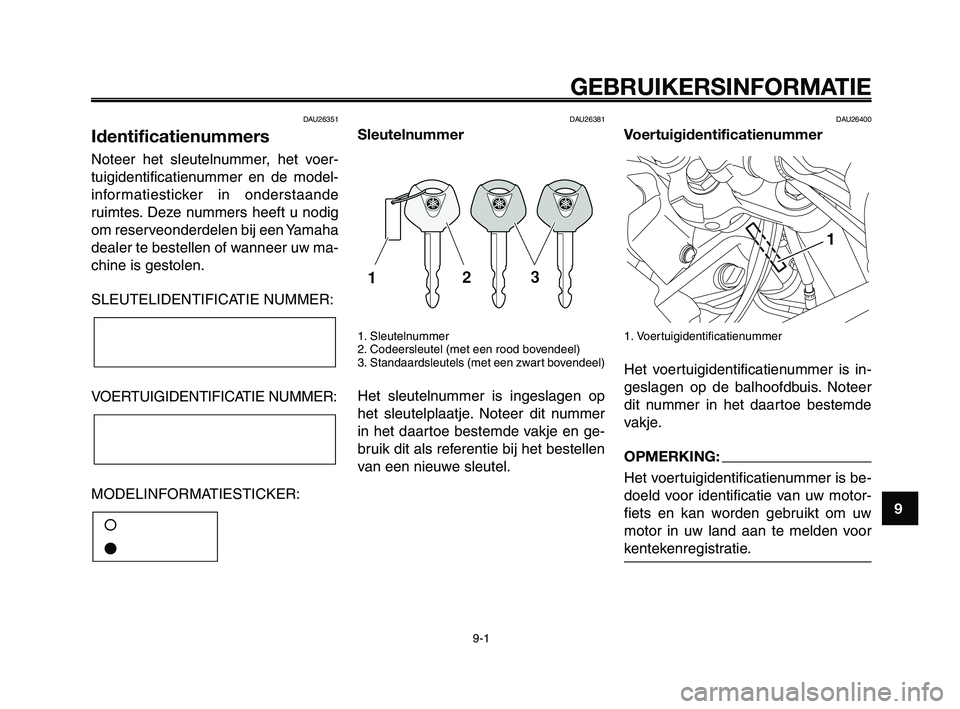

Sleutelnummer
1. Sleutelnummer
2. Codeersleutel (met een rood bovendeel)
3. Standaardsleutels (met een zwart bovendeel)
Het sleutelnummer is ingeslagen op
het sleutelplaatje. Noteer dit nummer
in het daartoe bestemde vakje en ge-
bruik dit als referentie bij het bestellen
van een nieuwe sleutel.

DAU26400
Voertuigidentificatienummer
1. Voertuigidentificatienummer
Het voertuigidentificatienummer is in-
geslagen op de balhoofdbuis. Noteer
dit nummer in het daartoe bestemde
vakje.
OPMERKING:
Het voertuigidentificatienummer is be-
doeld voor identificatie van uw motor-
fiets en kan worden gebruikt om uw
motor in uw land aan te melden voor
kentekenregistratie.

1

XT660Z 07-10 NL 7-04-2008 15:04 Pagina 1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9
10
DAU26520
Model label
1. Modelinformatiesticker

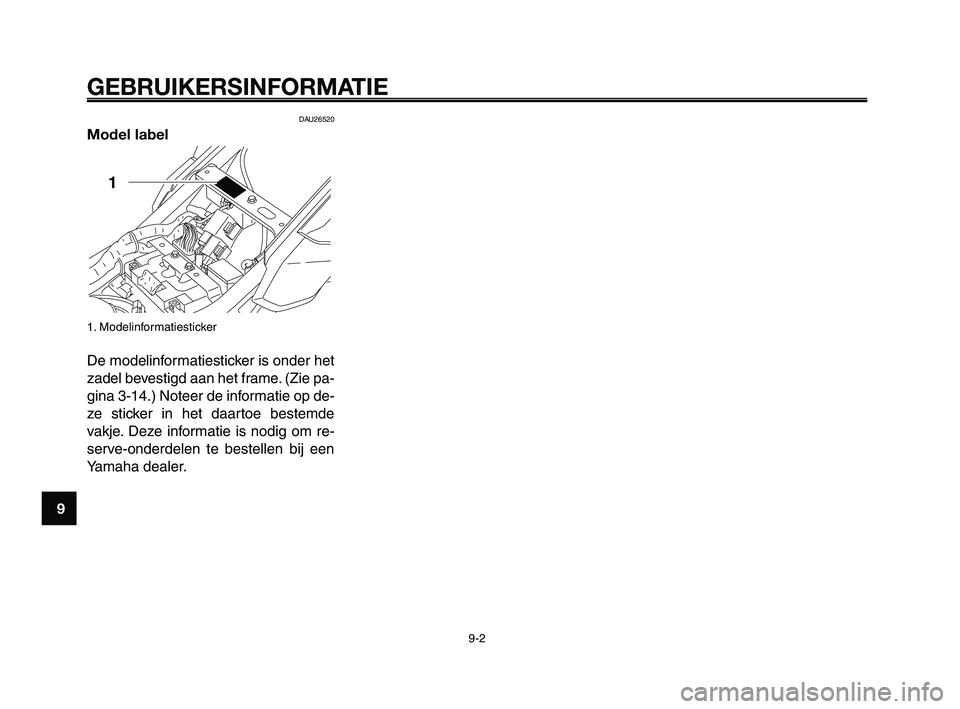

De modelinformatiesticker is onder het
zadel bevestigd aan het frame. (Zie pa-
gina 3-14.) Noteer de informatie op de-
ze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om re-
serve-onderdelen te bestellen bij een
Yamaha dealer.
