PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
DAUB1560
Motorolie en
oliefilterelement
Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de
olie worden ververst en het oliefilterele-
ment worden vervangen volgens de in-
tervalperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Om het motorolieniveau te
controleren1. Zet de machine op een vlakke on- dergrond en houd deze rechtop.
OPMERKING:
Zorg dat de machine rechtop staat bij
het controleren van het motorolieniveau.
Wanneer de machine iets schuin staat,
kan het niveau al foutief worden
afgelezen.
2. Start the motor, laat deze 10-15 minuten warmdraaien en zet de
motor vervolgens uit. 3. Verwijder de olievuldop, veeg de
peilstok af, steek deze weer in de
olievulopening (zonder de peil-
stok erin te draaien), haal de peil-
stok eruit en controleer het
oliepeil.
1. Olievuldop
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
OPMERKING:
●Het motoroliereservoir bevindt
zich binnen het frame.
●Het motorolieniveau moet tussen
de merkstrepen voor minimum- en
maximumniveau staan.

Aanhaalmoment:Bougie:12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
OPMERKING:
Als geen momentsleutel beschikbaar
is, wordt de bougie correct vastgezet
door handvast te zetten en dan nog
1/4-1/2 slag verder te draaien. De
bougie moet echter zo snel mogelijk
naar het juiste aanhaalmoment wor-
den aangedraaid.
4. Installeer de bougiedop.

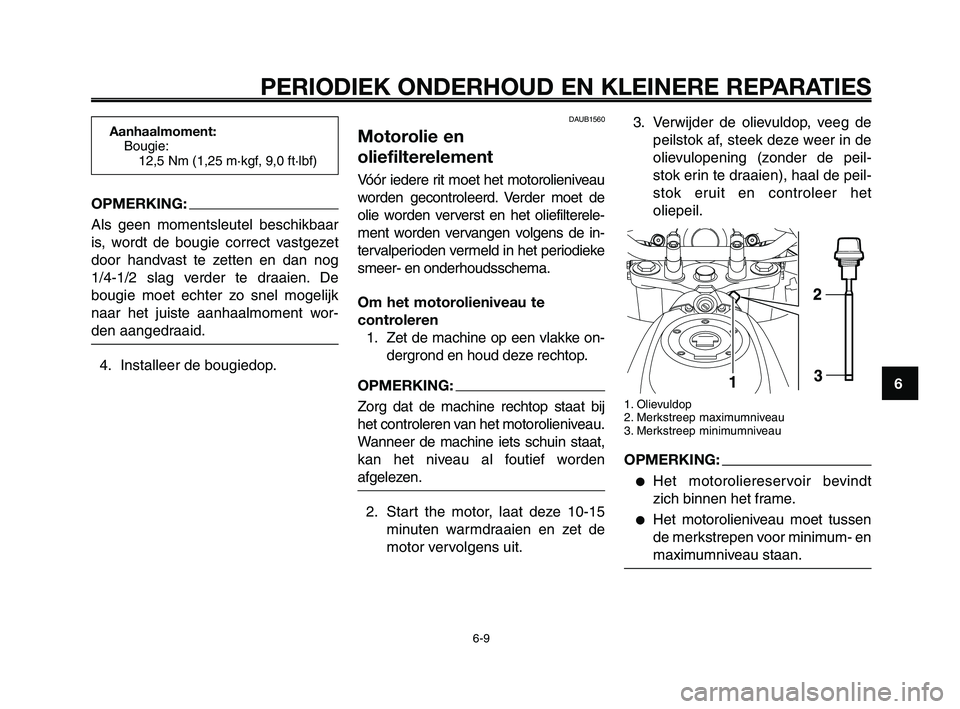

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-9

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
1
2
3
4
5
6
7
8
9
10
Om de motorolie te verversen
(met of zonder vervanging
oliefilterelement)
1. Schroeven
2. Motorschild door
1. Start de motor, laat hem een paar minuten warmdraaien en zet hem
dan uit.
2. Verwijder het motorschild door de schroeven te verwijderen.
3. Zet een opvangbak onder de mo- tor om de gebruikte olie op te van-
gen.
4. Verwijder de olievuldop en de af- tapplug om de olie uit het carter te
laten stromen.

5. Verwijder de aftapplug om de olieuit het oliereservoir te laten
stromen.
1. Olieaftapplug (carter)
1. Olieaftapplug (oliereservoir)
6. Verwijder de aftapplug van hetoliefilterelement om de olie uit het
oliefilterelement te laten stromen.

1

DCA10010LET OP:
Gebruik de machine alleen als u weet
dat het motorolieniveau voldoende
hoog is.
DWA10360
WAARSCHUWING0
Draai de oliereservoirdop nooit los
direct nadat op hoge snelheid is
gereden, de hete motorolie kan dan
naar buiten spuiten en schade of
brandwonden veroorzaken. Geef de
motorolie steeds de gelegenheid
voldoende af te koelen voordat de
oliereservoirdop wordt verwijderd.
4. Als de motorolie beneden de merkstreep voor minimumniveau
staat, vul dan voldoende olie, van
de aanbevolen soort, bij tot het
correcte niveau.
5. Breng de olievuldop aan.

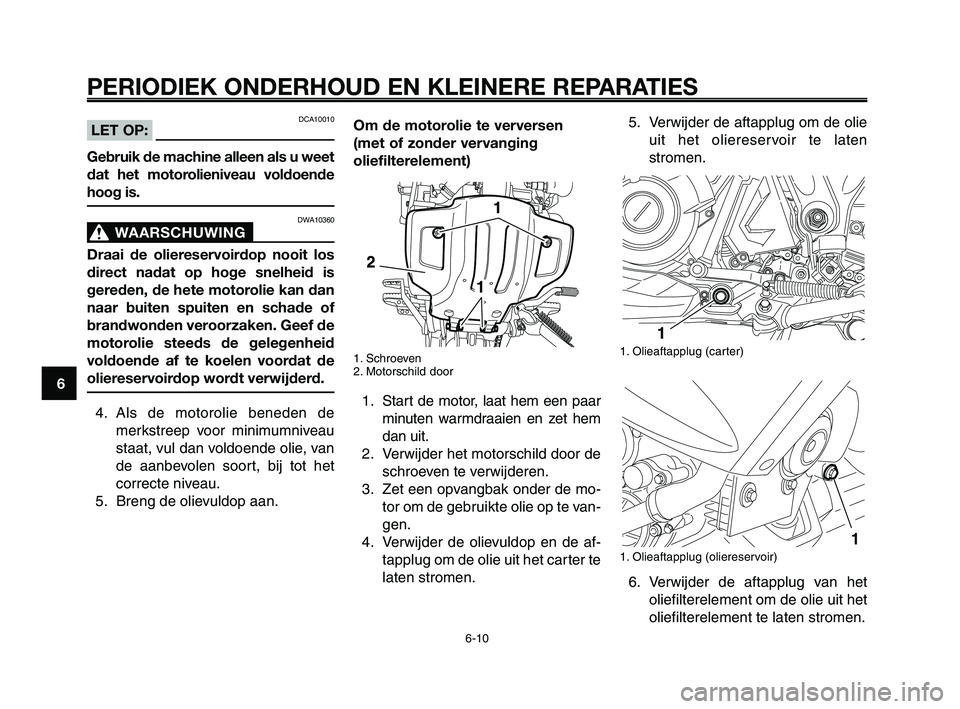

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-10

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
Aanhaalmomenten:Bevestigingsbout oliefilterdeksel:10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Aftapplug oliefilterelement: 10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Aanhaalmomenten:Olieaftapplug (carter):30 Nm (3,0 m·kgf, 22 ft·lbf)
Olieaftapplug (oliereservoir): 18 Nm (1,8 m·kgf, 12,9 ft·lbf)
13. Vul bij met de voorgeschreven ho-
eveelheid van de aanbevolen mo-
torolie, monteer dan de olievuldop
en zet deze vast.
10. Breng de aftapplug van het
oliefilterelement aan.
11. Zet de bouten van het oliefilter- deksel en de aftapplug van het
oliefilterelement vast met het
voorgeschreven aanhaalmoment.1. Oliefilterelement
2. O-ring

12. Breng de olieaftappluggen aan enzet deze dan vast met het
voorgeschreven aanhaalmoment.
OPMERKING:
Sla stappen 7-9 over als het oliefilterele-
ment niet wordt vervangen.
7. Verwijder het oliefilterdeksel door de bouten te verwijderen.
8. Verwijder en vervang het oliefilterele- ment en de O-ringen.
9. Breng het oliefilterdeksel aan door de bouten te monteren.
OPMERKING:
Zorg dat de O-ringen correct aan-
liggen.
1. Aftapbout oliefilterelement
2. Bevestigingsbout oliefilterdeksel

2
1

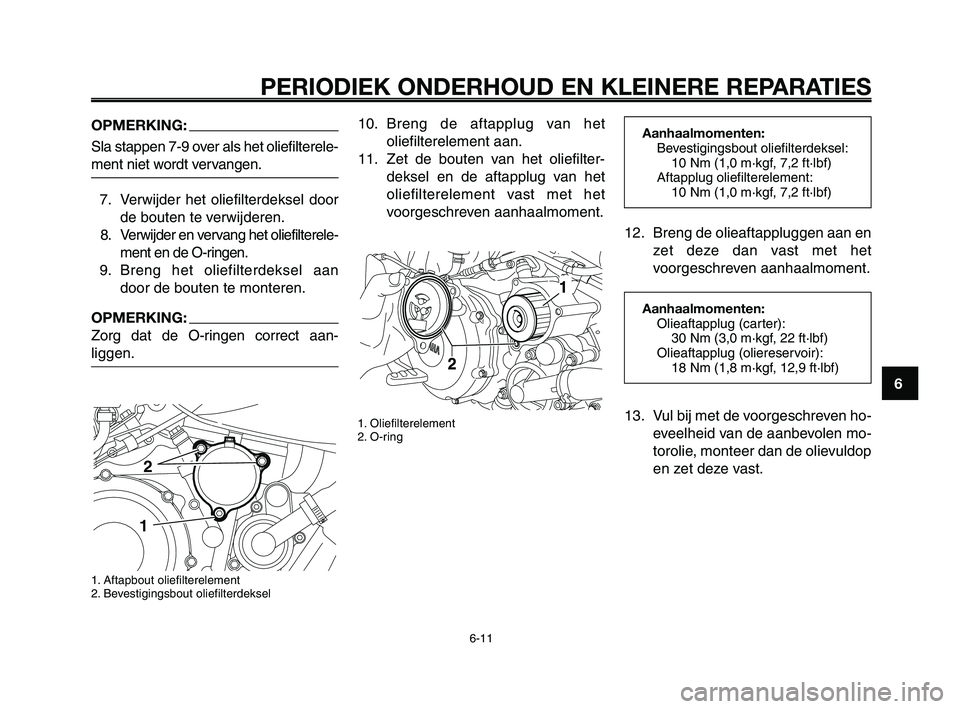

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-11

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
1
2
3
4
5
6
7
8
9
10
DAU20070
Koelvloeistof
Voor iedere rit moet het koelvloei-
stofniveau w orden gecontroleerd. Ook
moet de koelvloeistof worden ververst
volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudss-
chema.
DAU20252
Controleren van het
koelvloeistofniveau 1. Zet de machine op een vlakke on- dergrond en houd deze rechtop.
OPMERKING:
●Het koelvloeistofniveau moet wor-
den gecontroleerd terwijl de mo-
tor koud is, temperatuurver-
schillen zijn namelijk van invloed
op het niveau.
●Zorg dat de machine rechtop staat
bij het controleren van het
koelvloeistofniveau. Wanneer de
machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Controleer het koelvloeistofniveau in het reservoir.
DCA11620LET OP:
● Om het slippen van de koppeling
te voorkomen (de motorolie
smeert immers ook de koppeling)
mogen geen chemische addi-
tieven worden toegevoegd. Ge-
bruik geen oliën met een “CD”
dieselspecificatie of oliën met
een hogere kwaliteit dan
gespecificeerd. Gebruik ook
geen oliën met een “ENERGY
CONSERVING II” of hogere aan-
duiding.
● Zorg dat er geen verontreinigin-
gen in het carter terecht komen.
14. Start de motor, laat hem een paar minuten stationair draaien en
controleer daarbij op olielekkage.
Als er sprake is van olielekkage,
zet de motor dan direct af en zoek
de oorzaak.
15. Zet de motor af, controleer dan het olieniveau en corrigeer indien
nodig.
16. Monteer het motorschild door de bouten aan te brengen.
OPMERKING:
Veeg de eventueel gemorste olie van
de motordelen en het uitlaatsysteem
zodra deze zijn afgekoeld.
Aanbevolen motorolie:Zie pagina 8-1.
Oliehoeveelheid: Zonder vervanging van
oliefilterelement: 2,50 L (2,64 US qt) (2,19 Imp.qt)
Met vervanging van
oliefilterelement: 2,60 L (2,73 US qt) (2,26 Imp.qt)
DCAM1060LET OP:
Het oliereservoir moet in twee stap-
pen worden gevuld. Vul het
oliereservoir eerst met 1,90 L (2,0
US qt) (1,67 Imp.qt) van de aanbev-
olen motorolie. Start vervolgens de
motor, geef vijf of zes keer flink gas,
zet de motor weer uit en vul dan de
rest van de motorolie bij.

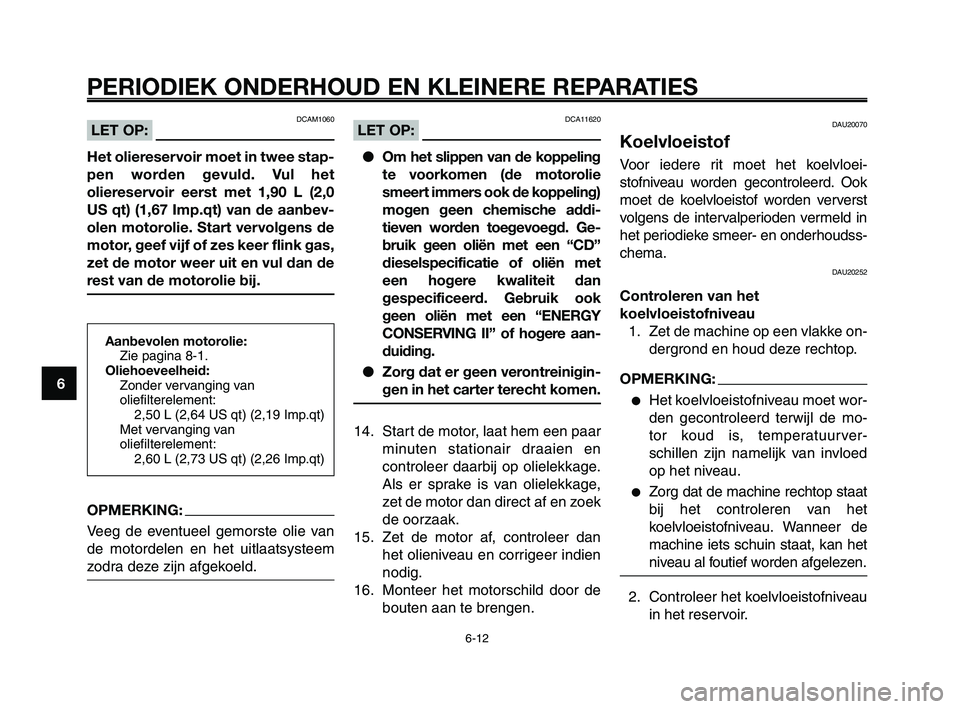

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-12

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
OPMERKING:
Het koelvloeistofniveau moet tussen
de merkstrepen voor minimum- en
maximumniveau staan.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
4. Dop koelvloeistofreservoir
3. Als de koelvloeistof bij of benedende merkstreep voor minimum-
niveau staat, verwijder dan paneel
E (Zie pagina 6-7.), verwijder de
reservoirdop, vul koelvloeistof bij
tot de merkstreep voor maximum-
niveau en breng de reservoirdop
en het paneel weer aan.

DCA10471LET OP:
● Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht
leidingwater. Gebruik geen hard
water of zout water, hierdoor kan
de motor worden beschadigd.
● Vervang, indien water in plaats
van koelvloeistof is gebruikt, het
water zo snel mogelijk door
koelvloeistof. Anders is het koel-
systeem niet beschermd tegen
vorst en corrosie.
● Als water aan de koelvloeistof
is toegevoegd, vraag dan zo
snel mogelijk een Yamaha deal-
er het antivriespercentage van
de koelvloeistof te controleren,
anders zal de koelvloeistof min-
der effectief zijn.
Inhoud koelvloeistofreservoir (tot aan
de merkstreep voor maximumniveau):
0,50 L (0,52 US qt) (0,44 Imp.qt)DWA10380
WAARSCHUWING0
Verwijder de koelvloeistofradiatorvul-
dop nooit terwijl de motor nog heet is.
OPMERKING:
●De radiatorkoelvin schakelt au-
tomatisch aan of uit, afhankelijk
van de temperatuur van de
koelvloeistof in de koelvloeistofra-
diator.
●Als de motor oververhit raakt, staan
op pagina 3-4 nadere instructies
vermeld.
DAU33030
De koelvloeistof verversen
DWA10380
WAARSCHUWING0
Verwijder de koelvloeistofradia-
torvuldop nooit terwijl de motor
nog heet is.
De koelvloeistof moet volgens de in-
tervalperioden vermeld in het peri-
odieke smeer- en onderhoudsschema
ververst worden. Laat de koelvloeistof
verversen door een Yamaha dealer.

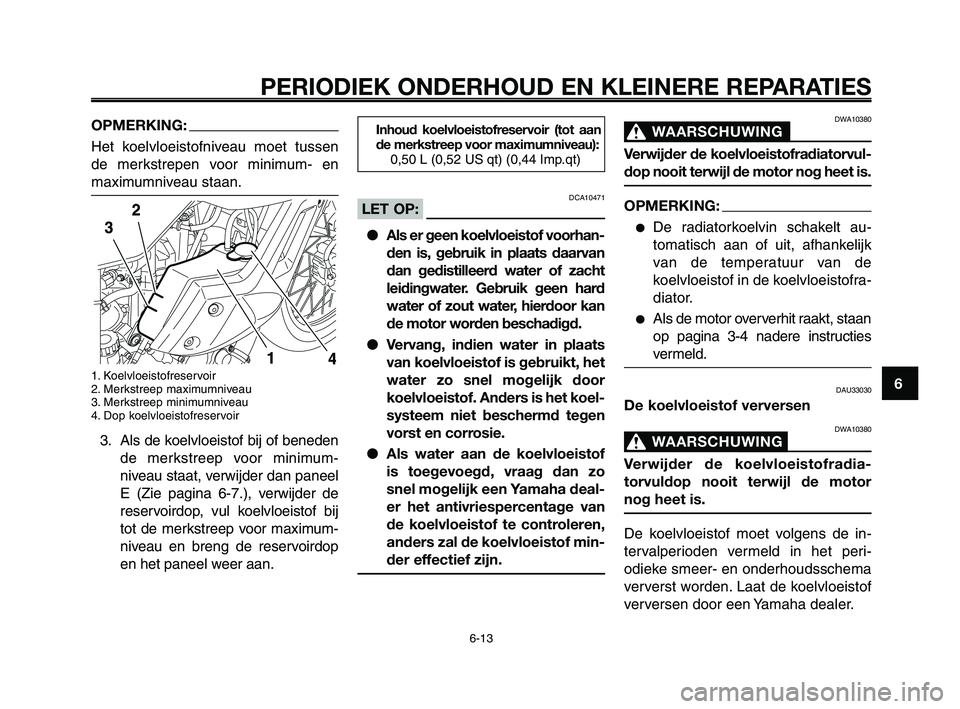

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-13

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
1
2
3
4
5
6
7
8
9
10
1. Luchtfilterelement
DCA10480LET OP: ● Controleer of het luchtfilterele-
ment correct in het luchtfilter-
huis is geplaatst.
● Laat de motor nooit draaien
zonder dat het luchtfilterele-
ment aanwezig is, dat kan lei-
den tot overmatige slijtage bij
de zuiger(s) en/of de cilinder(s).
5. Monteer het luchtfilterdeksel door de schroeven aan te brengen.
6. Breng het zadel aan.

1

DAUB1480
Vervangen van het
luchtfilterelement en reinigen
van de aftapslang
Het luchtfilterelement moet worden ver-
vangen volgens de intervalperioden
vermeld in het periodieke smeer- en on-
derhoudsschema. Vervang het luchtfil-
terelement vaker als u in zeer stoffige of
vochtige gebieden rijdt. Verder moet de
aftapslang van het luchtfilter regelmatig
worden gecontroleerd en gereinigd. Om het luchtfilterelement te
vervangen
1. Luchtfilterdeksel
2. Schroef
1. Verwijder het zadel. (Zie pagina 3-
14.)
2. Verwijder het luchtfilterdeksel door de schroeven te verwijderen.
3. Trek het luchtfilterelement los. 4. Breng een nieuw luchtfilterelement aan in het luchtfilterhuis zoals
getoond.

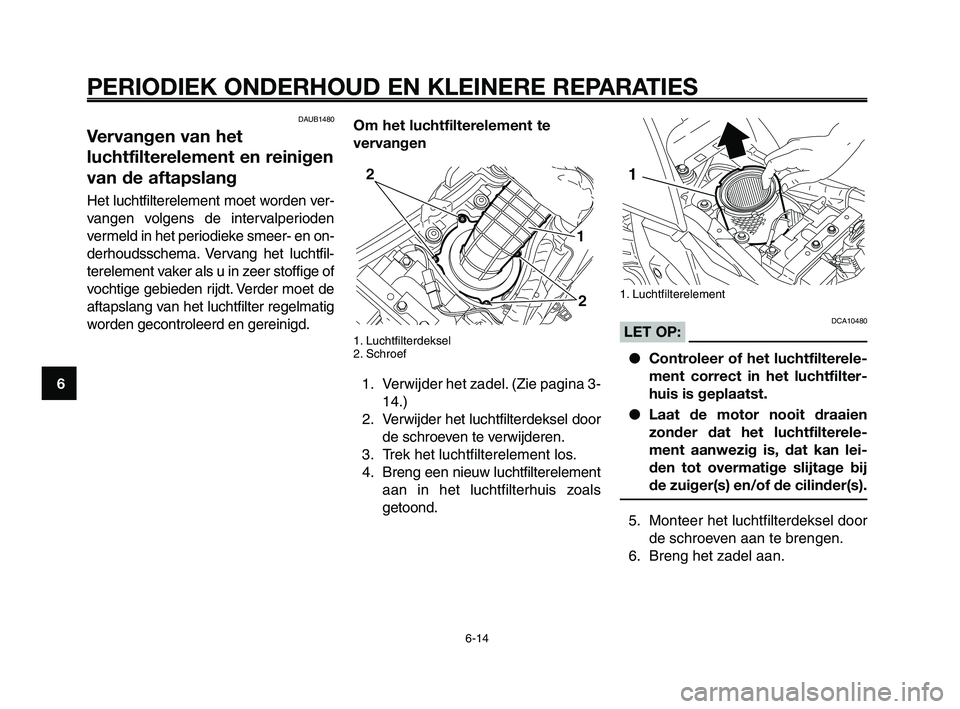

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-14

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
Reinigen van de luchtfilteraftapslang
1. Luchtfilteraftapslang
2. Flessedop
1. Controleer of zich in de aftap-slang aan de zijkant van het lucht-
filterhuis water of vuil heeft verza-
meld.
2. Haal de slang los als er vuil of wa- ter in zit, reinig hem grondig en
breng opnieuw aan.

DAU44730
Controleren van stationair
toerental
1. Stationair stelschroef
a. Draai om het stationair toerental te verhogen
b. Draai om het stationair toerental te verlagen
Het stationair toerental moet als volgt
worden gecontroleerd en indien nodig
door een Yamaha dealer afgesteld vol-
gens de intervalperioden vermeld in
het periodieke smeer- en onder-
houdsschema.
Start de motor en laat deze gedurende
enkele minuten warmdraaien op 1000-
2000 tpm, waarbij u het toerental af en
toe opdrijft tot 4000-5000 tpm.

Stationair toerental:1400-1600 tpm

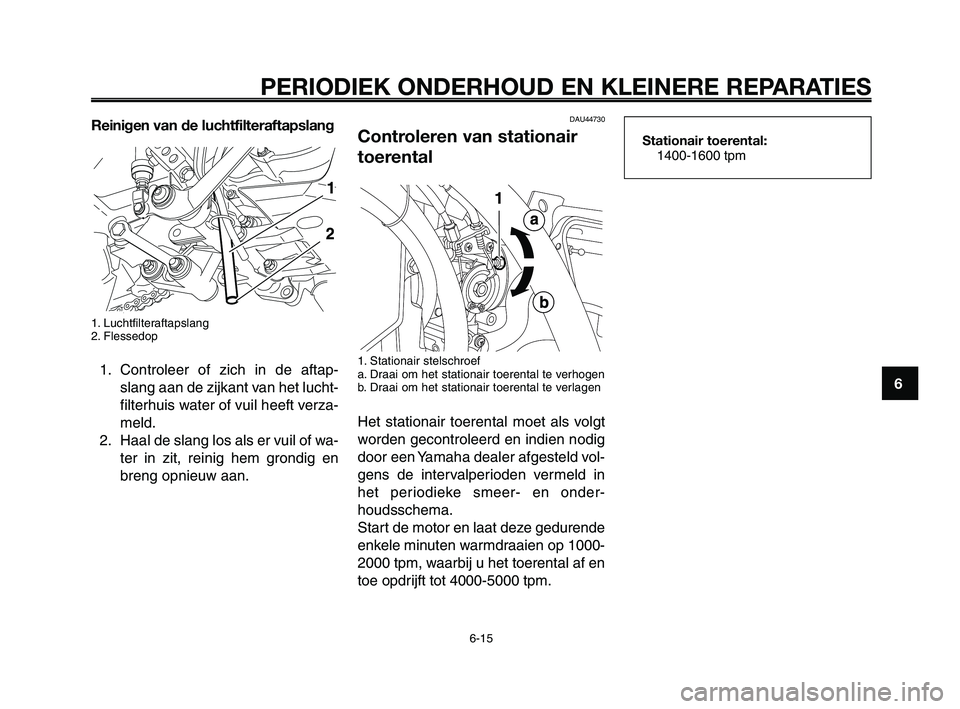

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-15

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
1
2
3
4
5
6
7
8
9
10
DAU21640
Banden
Let ten aanzien van de voorgeschreven
banden op het volgende voor een opti-
male prestatie, levensduur en veilige
werking van uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit
worden gecontroleerd en indien nodig
worden bijgesteld.
DWA10500
WAARSCHUWING0
●De bandspanning moet worden
gecontroleerd en afgesteld ter-
wijl de banden koud zijn (wan-
neer de temperatuur van de
banden gelijk is aan de omgev-
ingstemperatuur).
●De bandspanning moet worden
aangepast aan de rijsnelheid en
het totale gewicht van rijder,
passagier, bagage en acces-
soires dat voor dit model is vast-
gesteld.

DAU21382
Controleren van de vrije slag
gaskabel
1. Vrije slag gaskabel
De vrije slag van de gaskabel dient
3,0-5,0 mm (0,12-0,20 in) te bedragen
bij de gasgreep. Controleer de vrije
slag van de gaskabel regelmatig en
laat de vrije slag indien nodig afstellen
door een Yamaha dealer.

DAU21401
Klepspeling
De klepspeling kan tijdens gebruik
gaan afwijken, waardoor de lucht/
brandstof-verhouding kan veranderen
en/of het motorgeluid toeneemt. Om
dit te voorkomen moet de klepspeling
door een Yamaha dealer worden
afgesteld volgens de intervalperioden
vermeld in het periodieke smeer- en
onderhoudsschema.

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-16

1
2
3
4
5
6
7
8
9
10
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
DWA11020
WAARSCHUWING0
De aanwezigheid van bagage heeft
grote invloed op het weggedrag, de
rem- en rij-eigenschappen en de
veiligheid van uw motor. Neem
daarom de volgende voorzorgs-
maatregelen in acht.
●DE MOTORFIETS NOOIT OVER-
BELADEN! Rijden met een over-
beladen motorfiets kan leiden tot
beschadiging van de banden, con-
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de mo-
torrijder, de passagier, de bagage
en de gemonteerde accessoires
nooit het voorgeschreven maxi-
mumlaadgewicht voor de ma-
chine overschrijdt.
●Vervoer geen los verpakte
spullen die tijdens de rit kun-
nen gaan schuiven.
●Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het
gewicht over beide zijden.

Bandspanning
(gemeten op koude banden):
Tot 90 kg (198 lb):Voor:210 kPa (30 psi) (2,1 kgf/cm
2)
Achter: 230 kPa (33 psi) (2,3 kgf/cm
2)
90 kg (198 lb)-maximale:
Voor: 230 kPa (33 psi) (2,3 kgf/cm
2)
Achter: 250 kPa (36 psi) (2,5 kgf/cm
2)
Terreinrijden:
Voor: 200 kPa (29 psi) (2,0 kgf/cm
2)
Achter: 200 kPa (29 psi) (2,0 kgf/cm
2)
Rijden met hoge snelheid:
Voor: 210 kPa (30 psi) (2,1 kgf/cm
2)
Achter: 230 kPa (33 psi) (2,3 kgf/cm
2)
Maximale belasting*: 190 kg (419 lb)
* Totaal gewicht van motorrijder, passagier, bagage en
accessoires
●Pas de luchtdruk in de wielo-
phanging en de bandspanning
aan op het te vervoeren gewicht.
●Controleer vóór iedere rit de con-
ditie en spanning van de banden.

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-17

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
1
2
3
4
5
6
7
8
9
10
Bandeninformatie
De banden aan deze motorfiets zijn
voorzien van binnenbanden.
DWA10460
WAARSCHUWING0
●De banden op de voor- en
achterwielen dienen van het-
zelfde merk en dezelfde con-
structie te zijn, anders is het
weggedrag van de machine
mogelijk niet normaal.
●Na uitgebreide tests zijn alleen
de hieronder vermelde banden
voor dit model goedgekeurd
door Yamaha Motor Co., Ltd.

Inspectie van banden
1 Wang van band
2. Bandprofieldiepte
Voor elke rit moeten de banden worden
gecontroleerd. Als de bandprofieldiepte
op het midden van de band de vermelde
limiet heeft bereikt, de band spijkers of
stukjes glas bevat of wanneer de wang
van de band scheurtjes vertoont, moet
de band onmiddellijk door een Yamaha
dealer worden vervangen.

OPMERKING:
De slijtagelimiet voor bandprofieldiepte
is voor diverse landen verschillend.
Neem altijd de lokale voorschriften in
acht.
Minimale bandprofieldiepte
(voor en achter): 1,6 mm (0,06 in)

XT660Z 04-06 NL 7-04-2008 15:39 Pagina 6-18
