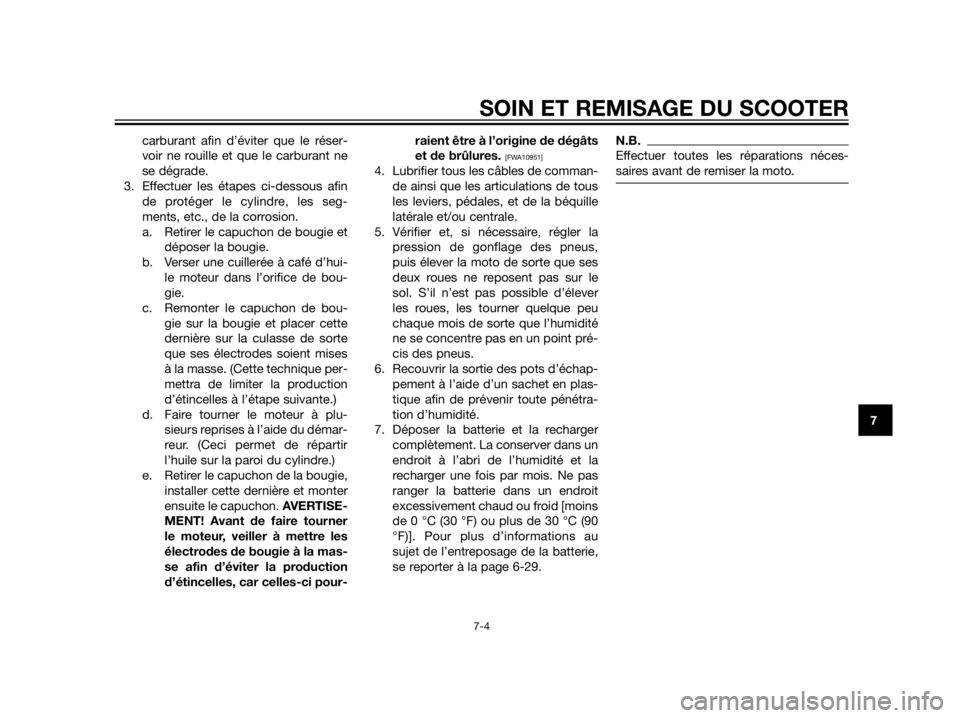

carburant afin d’éviter que le réser-
voir ne rouille et que le carburant ne
se dégrade.
3. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les seg-
ments, etc., de la corrosion.
a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café d’hui-
le moteur dans l’orifice de bou-
gie.
c. Remonter le capuchon de bou-
gie sur la bougie et placer cette
dernière sur la culasse de sorte
que ses électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du démar-
reur. (Ceci permet de répartir
l’huile sur la paroi du cylindre.)
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon. AVERTISE-
MENT! Avant de faire tourner
le moteur, veiller à mettre les
électrodes de bougie à la mas-
se afin d’éviter la production
d’étincelles, car celles-ci pour-raient être à l’origine de dégâts
et de brûlures.
[FWA10951]
4. Lubrifier tous les câbles de comman-
de ainsi que les articulations de tous
les leviers, pédales, et de la béquille
latérale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus,
puis élever la moto de sorte que ses
deux roues ne reposent pas sur le
sol. S’il n’est pas possible d’élever
les roues, les tourner quelque peu
chaque mois de sorte que l’humidité
ne se concentre pas en un point pré-
cis des pneus.
6. Recouvrir la sortie des pots d’échap-
pement à l’aide d’un sachet en plas-
tique afin de prévenir toute pénétra-
tion d’humidité.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la
recharger une fois par mois. Ne pas
ranger la batterie dans un endroit
excessivement chaud ou froid [moins
de 0 °C (30 °F) ou plus de 30 °C (90
°F)]. Pour plus d’informations au
sujet de l’entreposage de la batterie,
se reporter à la page 6-29.
N.B.
Effectuer toutes les réparations néces-
saires avant de remiser la moto.
SOIN ET REMISAGE DU SCOOTER
7-4
7

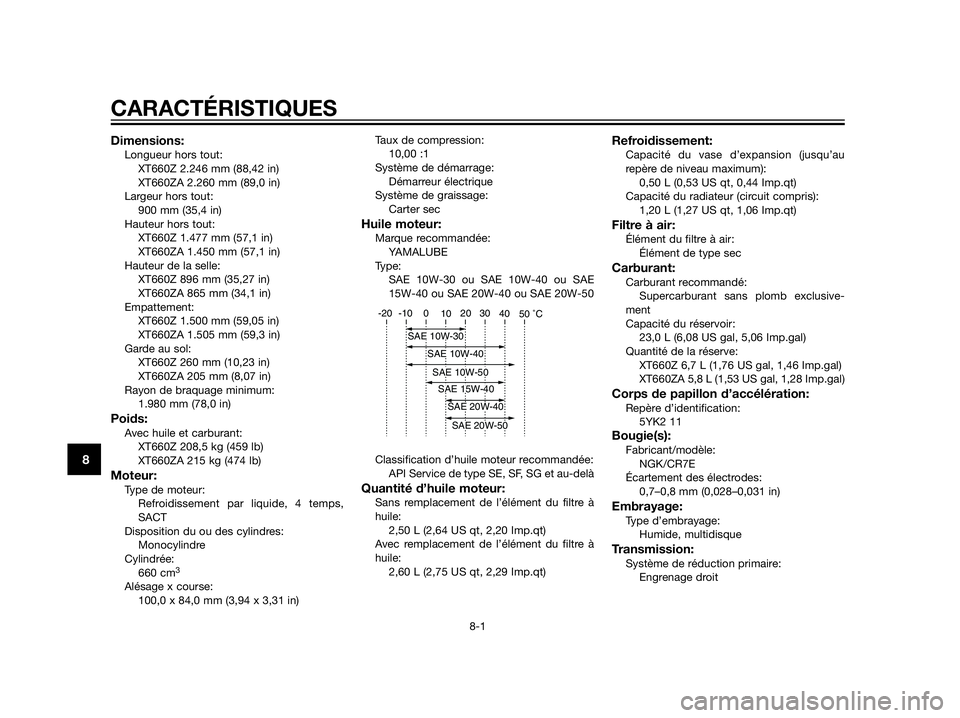

Dimensions:Longueur hors tout:
XT660Z 2.246 mm (88,42 in)
XT660ZA 2.260 mm (89,0 in)
Largeur hors tout:
900 mm (35,4 in)
Hauteur hors tout:
XT660Z 1.477 mm (57,1 in)
XT660ZA 1.450 mm (57,1 in)
Hauteur de la selle:
XT660Z 896 mm (35,27 in)
XT660ZA 865 mm (34,1 in)
Empattement:
XT660Z 1.500 mm (59,05 in)
XT660ZA 1.505 mm (59,3 in)
Garde au sol:
XT660Z 260 mm (10,23 in)
XT660ZA 205 mm (8,07 in)
Rayon de braquage minimum:
1.980 mm (78,0 in)
Poids:Avec huile et carburant:
XT660Z 208,5 kg (459 lb)
XT660ZA 215 kg (474 lb)
Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
SACT
Disposition du ou des cylindres:
Monocylindre
Cylindrée:
660 cm
3
Alésage x course:
100,0 x 84,0 mm (3,94 x 3,31 in)Taux de compression:
10,00 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter sec
Huile moteur:Marque recommandée:
YAMALUBE
Type:
SAE 10W-30 ou SAE 10W-40 ou SAE
15W-40 ou SAE 20W-40 ou SAE 20W-50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:Sans remplacement de l’élément du filtre à
huile:
2,50 L (2,64 US qt, 2,20 Imp.qt)
Avec remplacement de l’élément du filtre à
huile:
2,60 L (2,75 US qt, 2,29 Imp.qt)
Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0,50 L (0,53 US qt, 0,44 Imp.qt)
Capacité du radiateur (circuit compris):
1,20 L (1,27 US qt, 1,06 Imp.qt)
Filtre à air:Élément du filtre à air:
Élément de type sec
Carburant:Carburant recommandé:
Supercarburant sans plomb exclusive-
ment
Capacité du réservoir:
23,0 L (6,08 US gal, 5,06 Imp.gal)
Quantité de la réserve:
XT660Z 6,7 L (1,76 US gal, 1,46 Imp.gal)
XT660ZA 5,8 L (1,53 US gal, 1,28 Imp.gal)
Corps de papillon d’accélération:Repère d’identification:
5YK2 11
Bougie(s):Fabricant/modèle:
NGK/CR7E
Écartement des électrodes:
0,7–0,8 mm (0,028–0,031 in)
Embrayage:Type d’embrayage:
Humide, multidisque
Transmission:Système de réduction primaire:
Engrenage droit
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
CARACTÉRISTIQUES
8-1
8

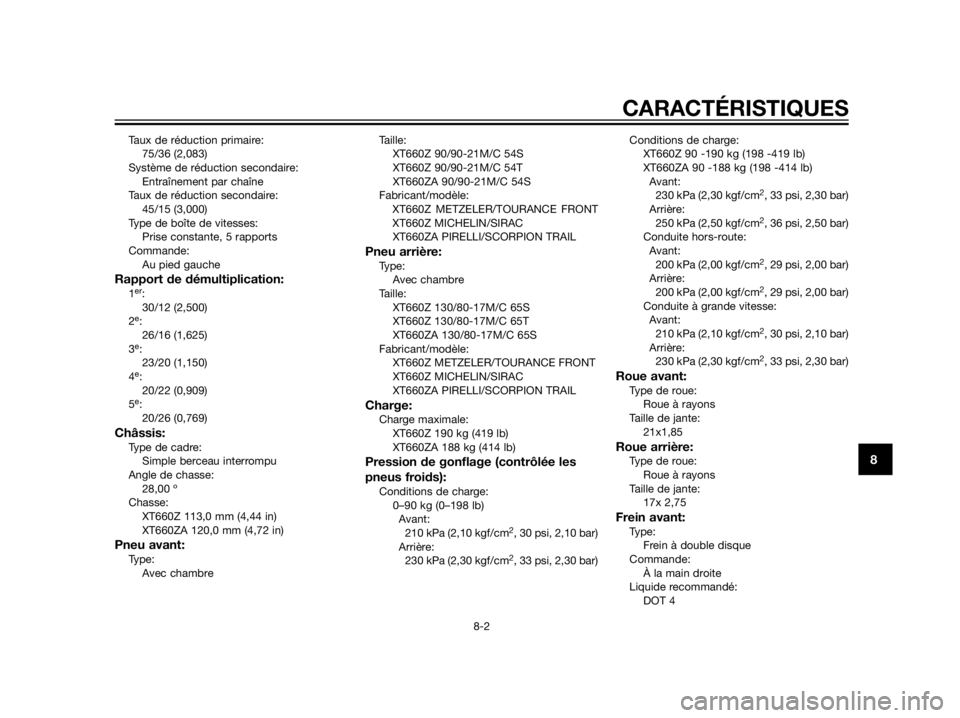

Taux de réduction primaire:
75/36 (2,083)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/15 (3,000)
Type de boîte de vitesses:
Prise constante, 5 rapports
Commande:
Au pied gauche
Rapport de démultiplication:1er:
30/12 (2,500)
2
e:
26/16 (1,625)
3
e:
23/20 (1,150)
4
e:
20/22 (0,909)
5
e:
20/26 (0,769)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse:
28,00 º
Chasse:
XT660Z 113,0 mm (4,44 in)
XT660ZA 120,0 mm (4,72 in)
Pneu avant:Type:
Avec chambreTaille:
XT660Z 90/90-21M/C 54S
XT660Z 90/90-21M/C 54T
XT660ZA 90/90-21M/C 54S
Fabricant/modèle:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Pneu arrière:Type:
Avec chambre
Taille:
XT660Z 130/80-17M/C 65S
XT660Z 130/80-17M/C 65T
XT660ZA 130/80-17M/C 65S
Fabricant/modèle:
XT660Z METZELER/TOURANCE FRONT
XT660Z MICHELIN/SIRAC
XT660ZA PIRELLI/SCORPION TRAIL
Charge:Charge maximale:
XT660Z 190 kg (419 lb)
XT660ZA 188 kg (414 lb)
Pression de gonflage (contrôlée les
pneus froids):
Conditions de charge:
0–90 kg (0–198 lb)
Avant:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Arrière:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)Conditions de charge:
XT660Z 90 -190 kg (198 -419 lb)
XT660ZA 90 -188 kg (198 -414 lb)
Avant:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Arrière:
250 kPa (2,50 kgf/cm
2, 36 psi, 2,50 bar)
Conduite hors-route:
Avant:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Arrière:
200 kPa (2,00 kgf/cm
2, 29 psi, 2,00 bar)
Conduite à grande vitesse:
Avant:
210 kPa (2,10 kgf/cm
2, 30 psi, 2,10 bar)
Arrière:
230 kPa (2,30 kgf/cm
2, 33 psi, 2,30 bar)
Roue avant:Type de roue:
Roue à rayons
Taille de jante:
21x1,85
Roue arrière:Type de roue:
Roue à rayons
Taille de jante:
17x 2,75
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
CARACTÉRISTIQUES
8-2
8

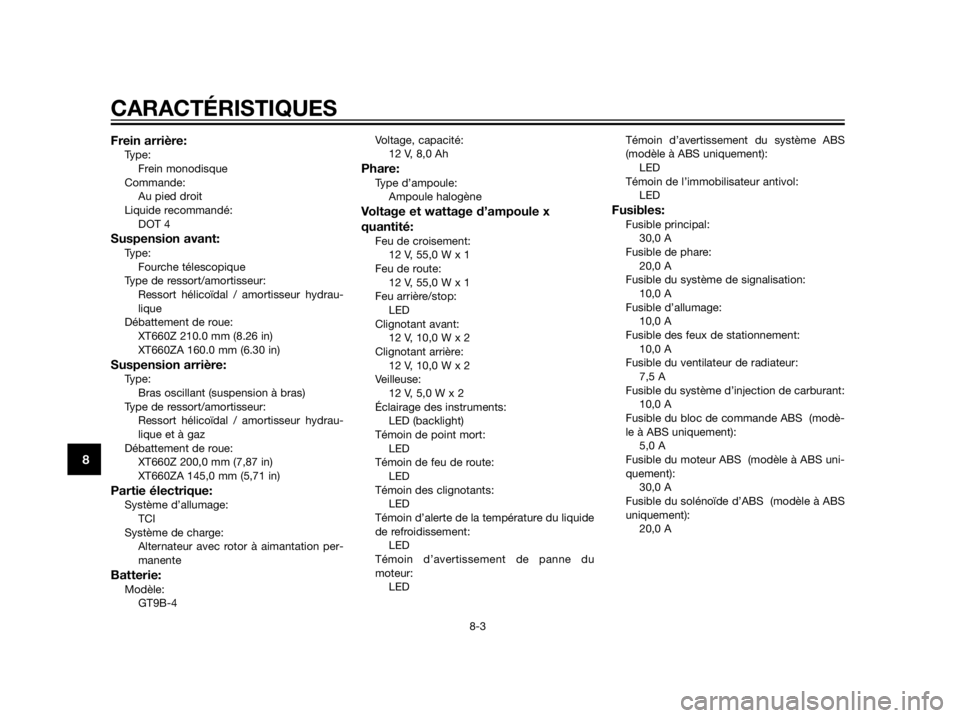

Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4
Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrau-
lique
Débattement de roue:
XT660Z 210.0 mm (8.26 in)
XT660ZA 160.0 mm (6.30 in)
Suspension arrière:Type:
Bras oscillant (suspension à bras)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydrau-
lique et à gaz
Débattement de roue:
XT660Z 200,0 mm (7,87 in)
XT660ZA 145,0 mm (5,71 in)
Partie électrique:Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation per-
manente
Batterie:Modèle:
GT9B-4Voltage, capacité:
12 V, 8,0 Ah
Phare:Type d’ampoule:
Ampoule halogène
Voltage et wattage d’ampoule x
quantité:
Feu de croisement:
12 V, 55,0 W x 1
Feu de route:
12 V, 55,0 W x 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10,0 W x 2
Clignotant arrière:
12 V, 10,0 W x 2
Veilleuse:
12 V, 5,0 W x 2
Éclairage des instruments:
LED (backlight)
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du
moteur:
LEDTémoin d’avertissement du système ABS
(modèle à ABS uniquement):
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
30,0 A
Fusible de phare:
20,0 A
Fusible du système de signalisation:
10,0 A
Fusible d’allumage:
10,0 A
Fusible des feux de stationnement:
10,0 A
Fusible du ventilateur de radiateur:
7,5 A
Fusible du système d’injection de carburant:
10,0 A
Fusible du bloc de commande ABS (modè-
le à ABS uniquement):
5,0 A
Fusible du moteur ABS (modèle à ABS uni-
quement):
30,0 A
Fusible du solénoïde d’ABS (modèle à ABS
uniquement):
20,0 A
CARACTÉRISTIQUES
8-3
8

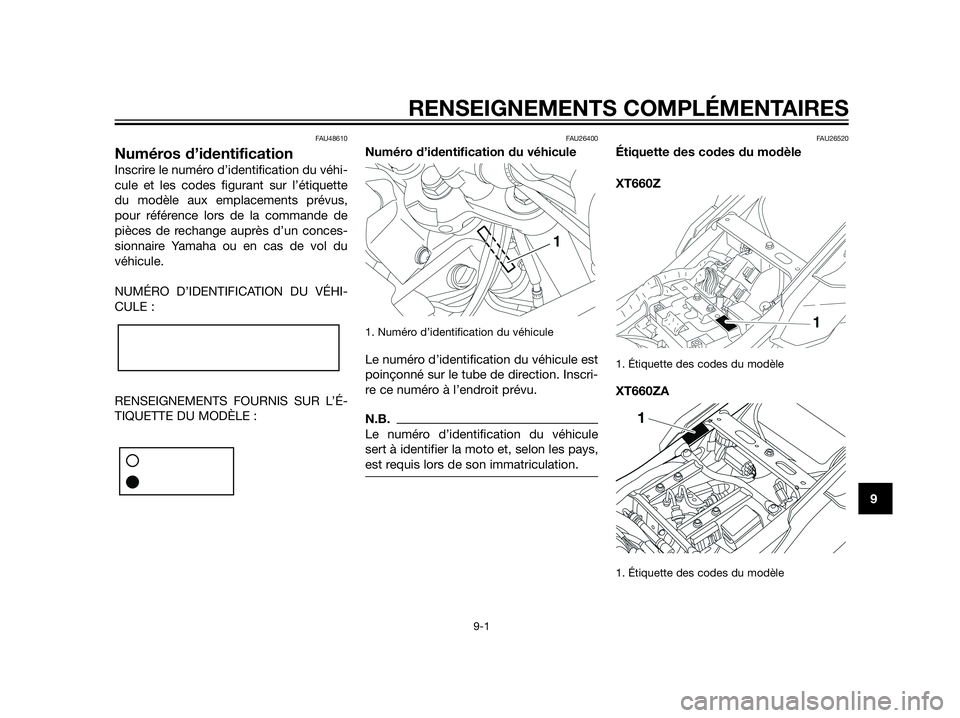

FAU48610
Numéros d’identification
Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette
du modèle aux emplacements prévus,
pour référence lors de la commande de
pièces de rechange auprès d’un conces-
sionnaire Yamaha ou en cas de vol du
véhicule.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
RENSEIGNEMENTS FOURNIS SUR L’É-
TIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscri-
re ce numéro à l’endroit prévu.
N.B.
Le numéro d’identification du véhicule
sert à identifier la moto et, selon les pays,
est requis lors de son immatriculation.
FAU26520
Étiquette des codes du modèle
XT660Z
1. Étiquette des codes du modèle
XT660ZA
1. Étiquette des codes du modèle
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9

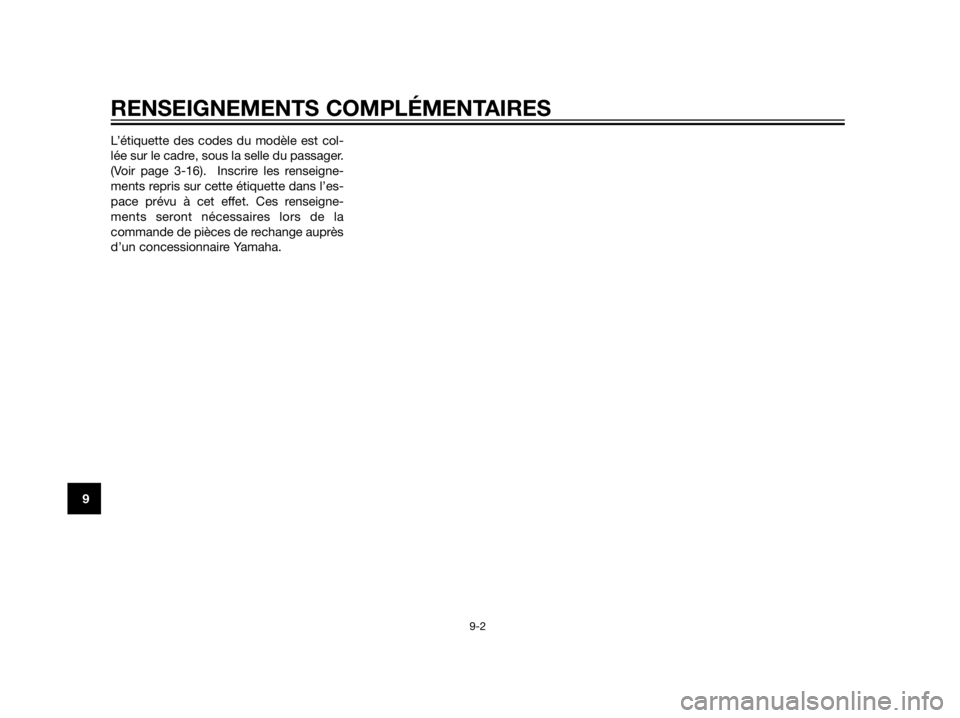

L’étiquette des codes du modèle est col-
lée sur le cadre, sous la selle du passager.
(Voir page 3-16). Inscrire les renseigne-
ments repris sur cette étiquette dans l’es-
pace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la
commande de pièces de rechange auprès
d’un concessionnaire Yamaha.
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9

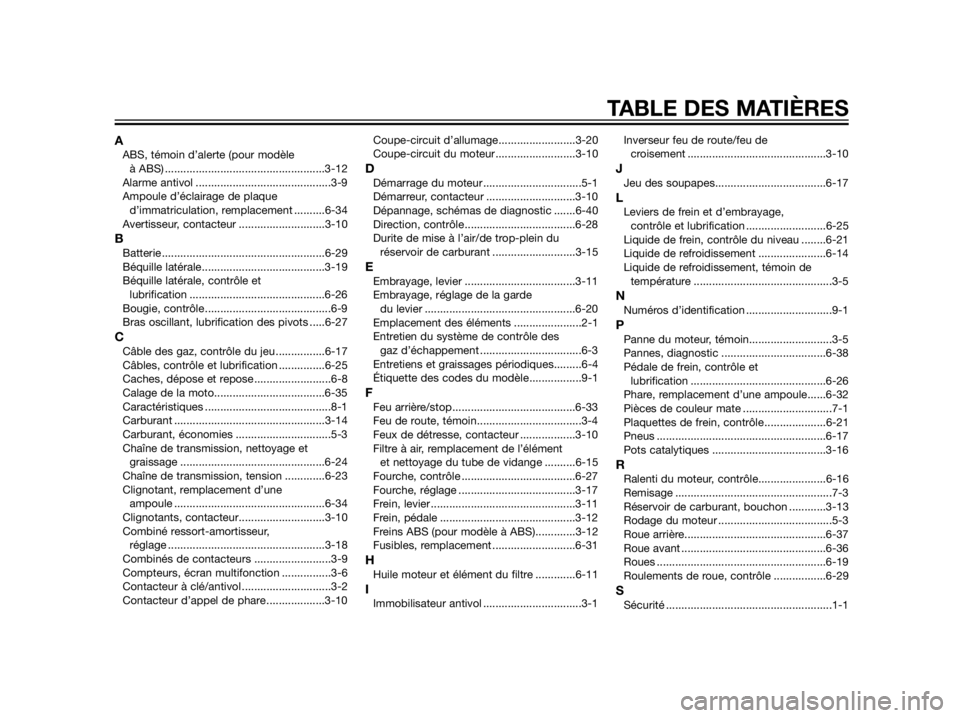

AABS, témoin d’alerte (pour modèle
à ABS) ....................................................3-12
Alarme antivol ............................................3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-34
Avertisseur, contacteur ............................3-10
BBatterie .....................................................6-29
Béquille latérale........................................3-19
Béquille latérale, contrôle et
lubrification ............................................6-26
Bougie, contrôle.........................................6-9
Bras oscillant, lubrification des pivots .....6-27
CCâble des gaz, contrôle du jeu ................6-17
Câbles, contrôle et lubrification ...............6-25
Caches, dépose et repose.........................6-8
Calage de la moto....................................6-35
Caractéristiques .........................................8-1
Carburant .................................................3-14
Carburant, économies ...............................5-3
Chaîne de transmission, nettoyage et
graissage ...............................................6-24
Chaîne de transmission, tension .............6-23
Clignotant, remplacement d’une
ampoule .................................................6-34
Clignotants, contacteur............................3-10
Combiné ressort-amortisseur,
réglage ...................................................3-18
Combinés de contacteurs .........................3-9
Compteurs, écran multifonction ................3-6
Contacteur à clé/antivol .............................3-2
Contacteur d’appel de phare ...................3-10Coupe-circuit d’allumage.........................3-20
Coupe-circuit du moteur..........................3-10
DDémarrage du moteur ................................5-1
Démarreur, contacteur .............................3-10
Dépannage, schémas de diagnostic .......6-40
Direction, contrôle....................................6-28
Durite de mise à l’air/de trop-plein du
réservoir de carburant ...........................3-15
EEmbrayage, levier ....................................3-11
Embrayage, réglage de la garde
du levier .................................................6-20
Emplacement des éléments ......................2-1
Entretien du système de contrôle des
gaz d’échappement .................................6-3
Entretiens et graissages périodiques.........6-4
Étiquette des codes du modèle.................9-1
FFeu arrière/stop........................................6-33
Feu de route, témoin..................................3-4
Feux de détresse, contacteur ..................3-10
Filtre à air, remplacement de l’élément
et nettoyage du tube de vidange ..........6-15
Fourche, contrôle .....................................6-27
Fourche, réglage ......................................3-17
Frein, levier ...............................................3-11
Frein, pédale ............................................3-12
Freins ABS (pour modèle à ABS).............3-12
Fusibles, remplacement ...........................6-31
HHuile moteur et élément du filtre .............6-11
IImmobilisateur antivol ................................3-1Inverseur feu de route/feu de
croisement .............................................3-10
JJeu des soupapes....................................6-17
LLeviers de frein et d’embrayage,
contrôle et lubrification ..........................6-25
Liquide de frein, contrôle du niveau ........6-21
Liquide de refroidissement ......................6-14
Liquide de refroidissement, témoin de
température .............................................3-5
NNuméros d’identification ............................9-1
PPanne du moteur, témoin...........................3-5
Pannes, diagnostic ..................................6-38
Pédale de frein, contrôle et
lubrification ............................................6-26
Phare, remplacement d’une ampoule......6-32
Pièces de couleur mate .............................7-1
Plaquettes de frein, contrôle....................6-21
Pneus .......................................................6-17
Pots catalytiques .....................................3-16
RRalenti du moteur, contrôle......................6-16
Remisage ...................................................7-3
Réservoir de carburant, bouchon ............3-13
Rodage du moteur .....................................5-3
Roue arrière..............................................6-37
Roue avant ...............................................6-36
Roues .......................................................6-19
Roulements de roue, contrôle .................6-29
SSécurité ......................................................1-1
TABLE DES MATIÈRES

Sélecteur au pied .....................................3-11
Selle .........................................................3-16
Soin ............................................................7-1
Stationnement ............................................5-4
Suspension arrière, lubrification ..............6-27
TTémoin de l’immobilisateur antivol ............3-6
Témoin des clignotants..............................3-4
Témoin du point mort ................................3-5
Témoins et témoins d’alerte ......................3-4
Trousse de réparation ................................6-1
VVéhicule, numéro d’identification...............9-1
Veilleuse, remplacement d’une
ampoule .................................................6-34
Vitesses, sélection .....................................5-2
TABLE DES MATIÈRES

MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
Société Anonyme au capital de 45 000 000 e
R.C St-Quentin B 329 035 422
PRINTED IN FRANCE
2012-03 (F)
