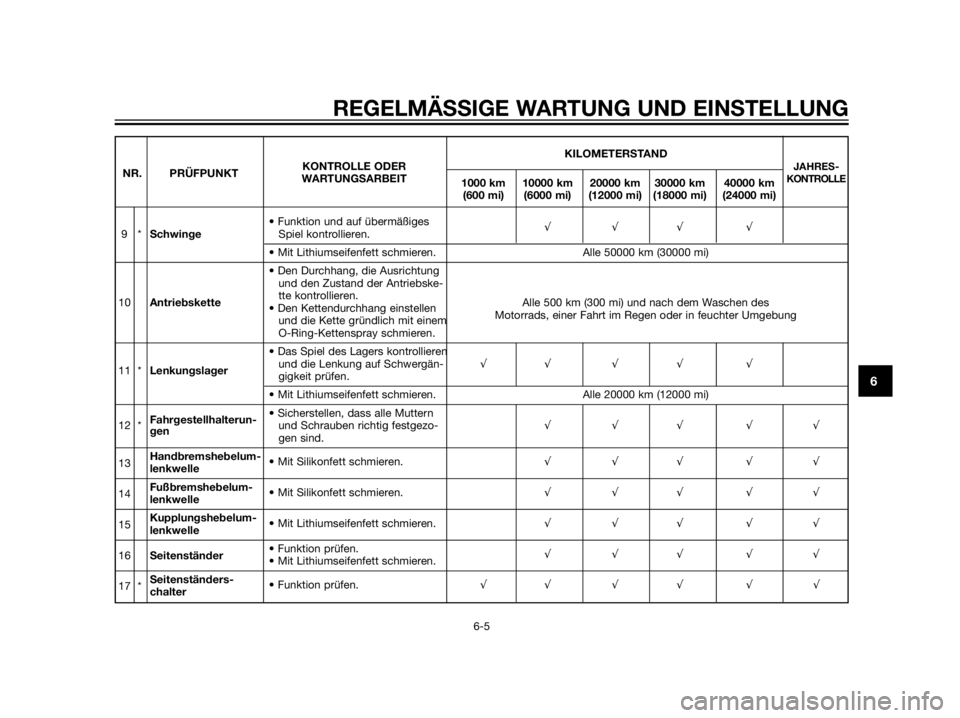

Page 51 of 100

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
KILOMETERSTAND
NR. PRÜFPUNKTKONTROLLE ODER JAHRES-WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 kmKONTROLLE
(600 mi) (6000 mi) (12000 mi) (18000

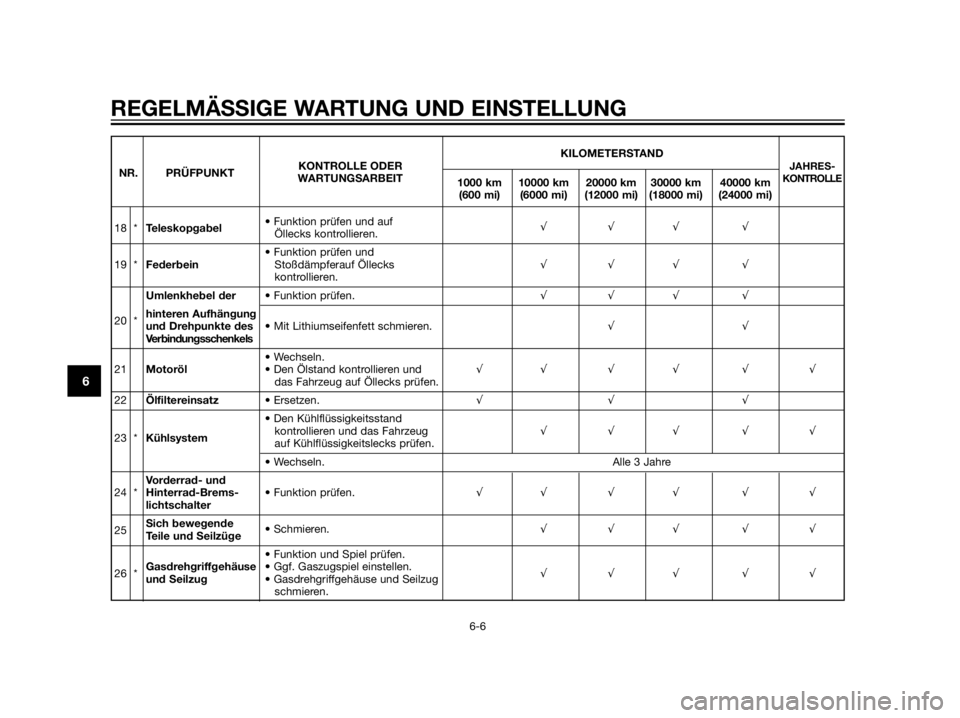

Page 52 of 100

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6
KILOMETERSTAND
NR. PRÜFPUNKTKONTROLLE ODER JAHRES-WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 kmKONTROLLE
(600 mi) (6000 mi) (12000 mi) (18000

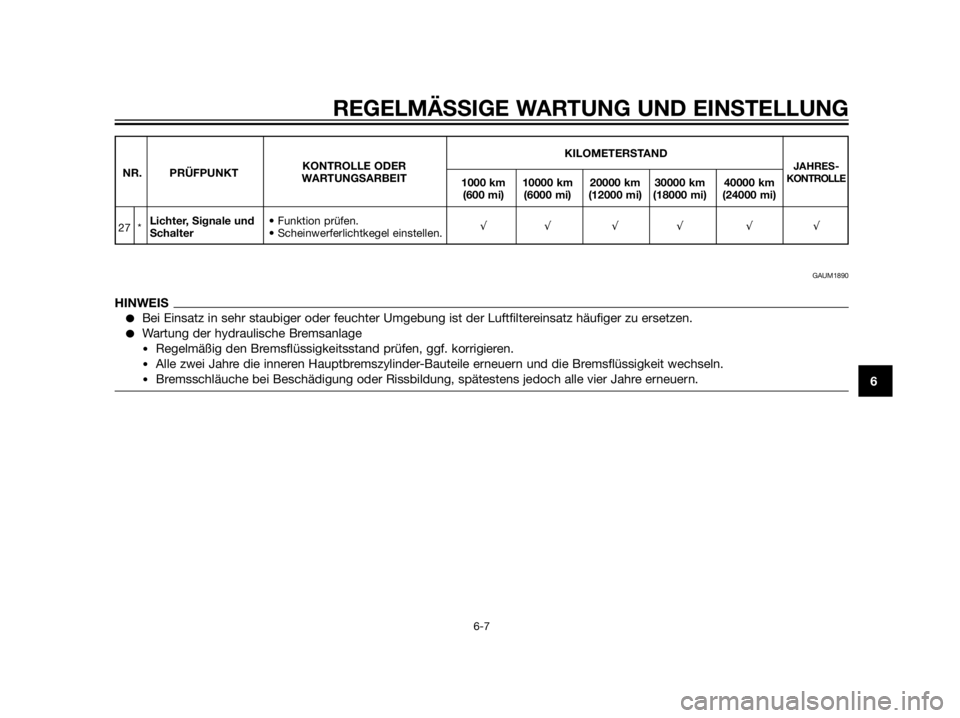

Page 53 of 100

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-7
6
KILOMETERSTAND
NR. PRÜFPUNKTKONTROLLE ODER JAHRES-WARTUNGSARBEIT
1000 km 10000 km 20000 km 30000 km 40000 kmKONTROLLE
(600 mi) (6000 mi) (12000 mi) (18000

Page 54 of 100

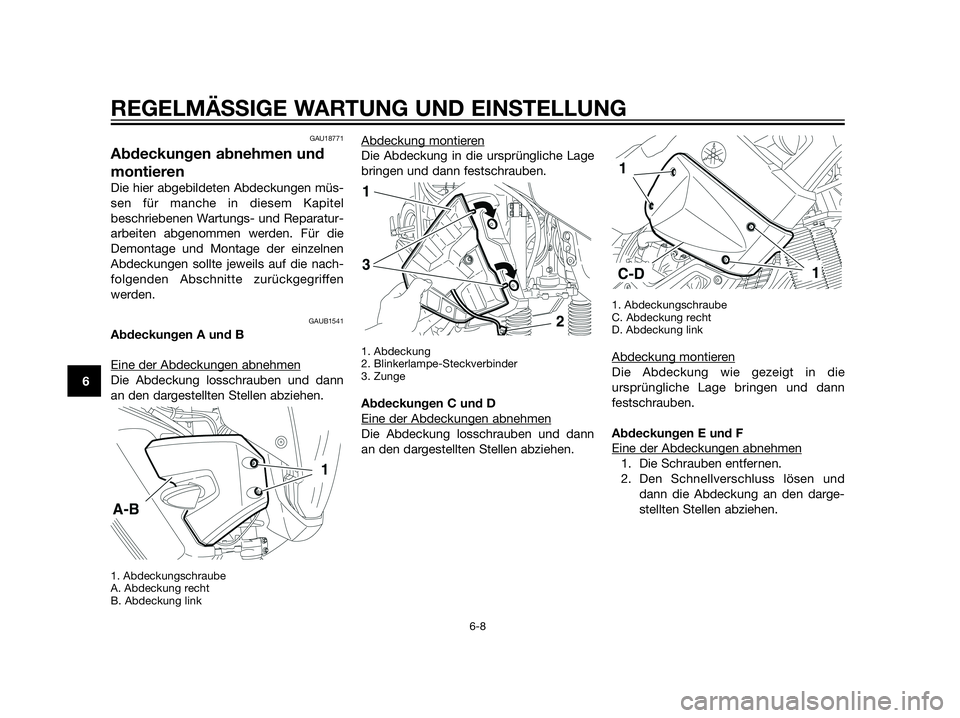

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) GAU18771
Abdeckungen abnehmen und
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel
beschriebenen Wartungs- und Reparatur-
arbeiten abgenommen werden. Für die
Demont

Page 55 of 100

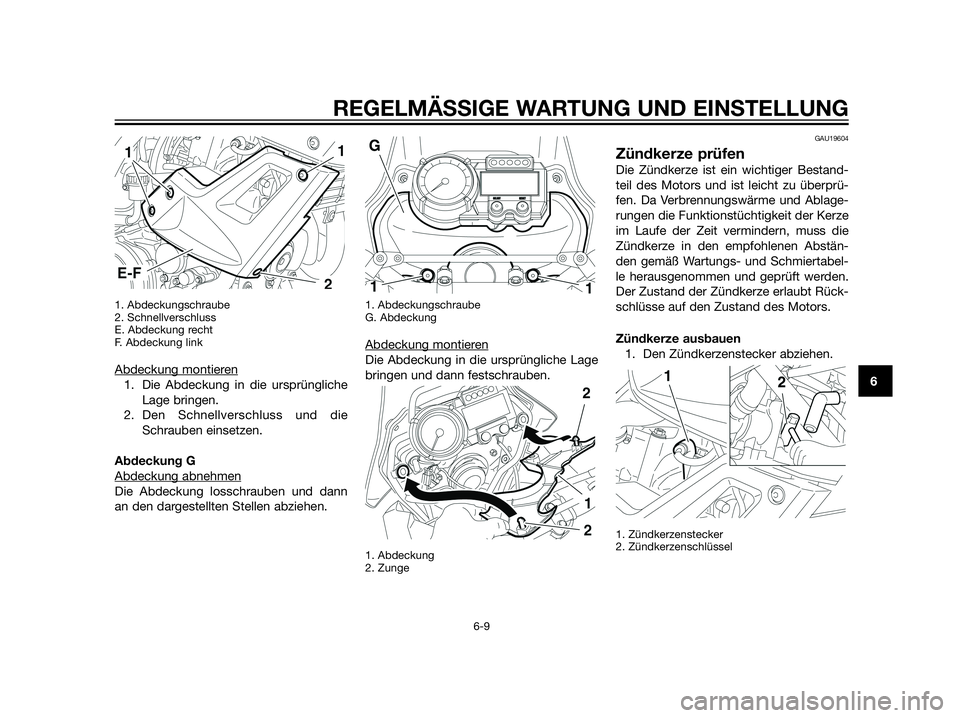

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) 1. Abdeckungschraube
2. Schnellverschluss
E. Abdeckung recht
F. Abdeckung link
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen.
2. Den Schnellverschluss und die
Schrauben einse

Page 56 of 100

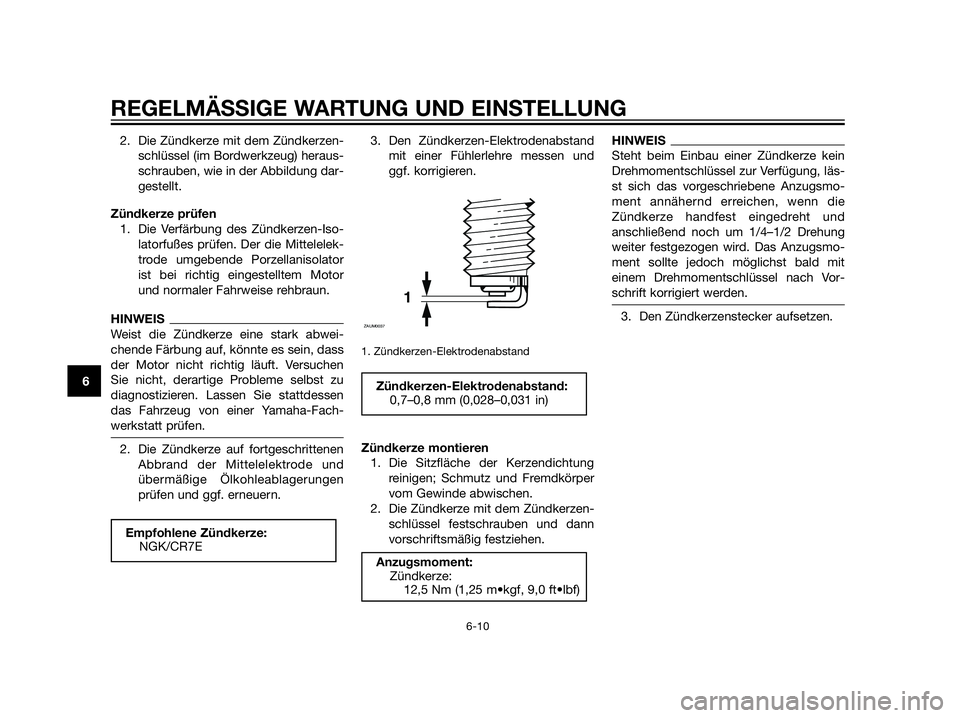

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) 2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Iso-
latorfußes prüfe

Page 57 of 100

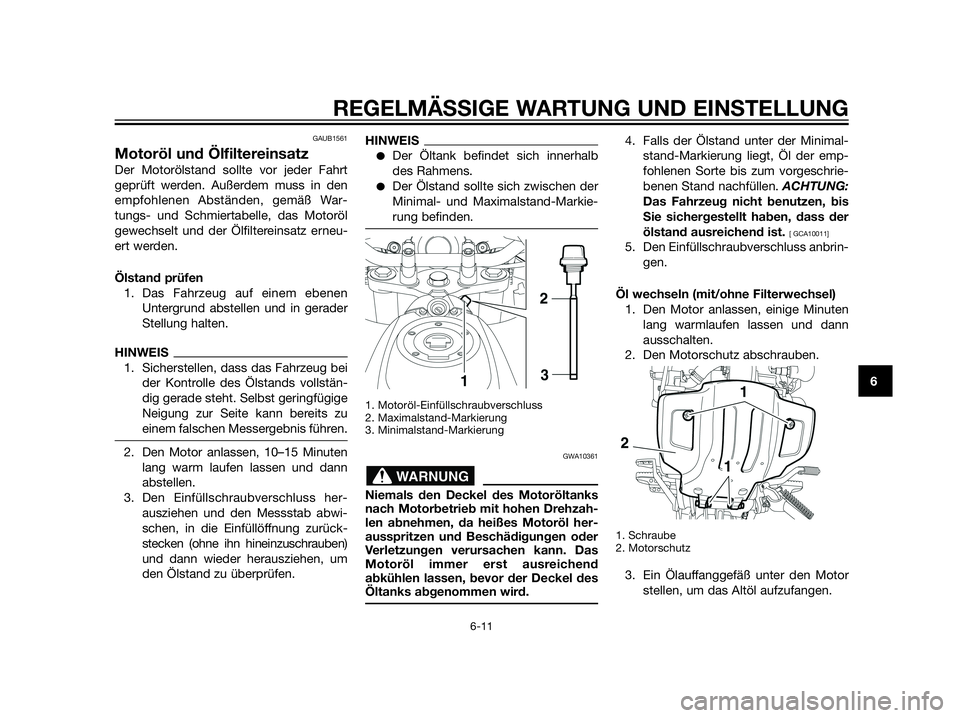

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) GAUB1561
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor jeder Fahrt
geprüft werden. Außerdem muss in den
empfohlenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Motoröl
gewe

Page 58 of 100

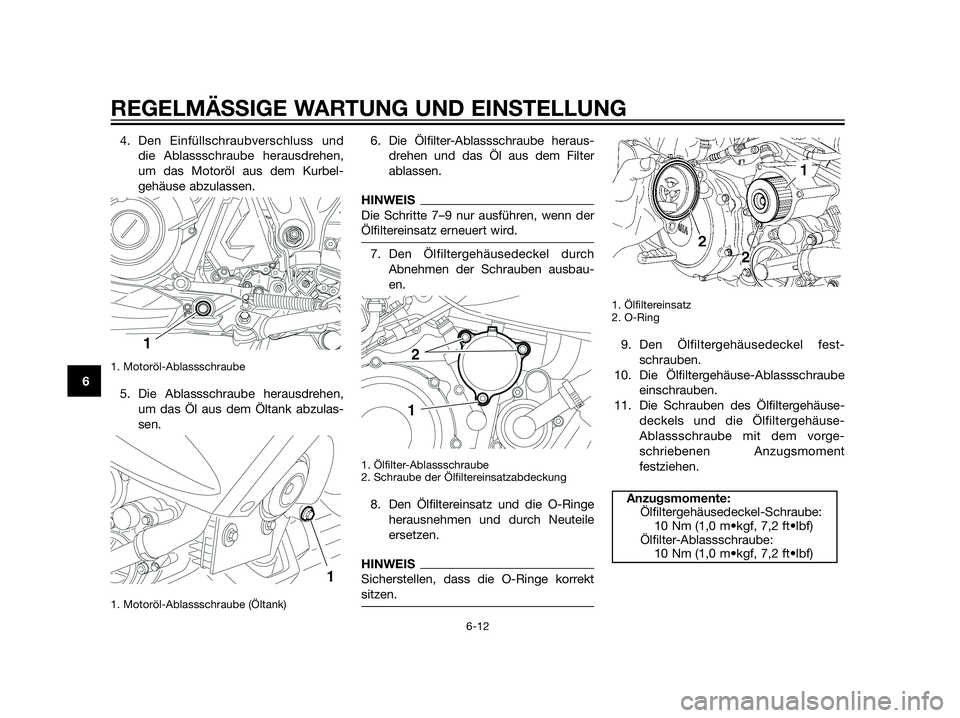

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) 4. Den Einfüllschraubverschluss und
die Ablassschraube herausdrehen,
um das Motoröl aus dem Kurbel-
gehäuse abzulassen.
1. Motoröl-Ablassschraube
5. Die Ablassschraube herausdrehen,
um das Öl au

Page 59 of 100

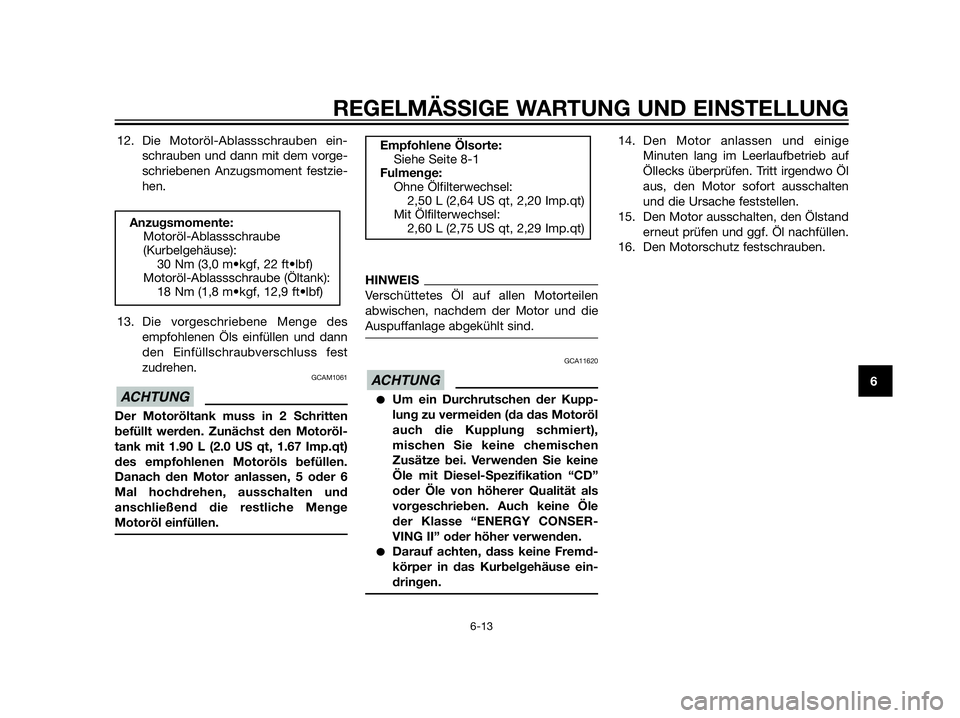

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) 12. Die Motoröl-Ablassschrauben ein-
schrauben und dann mit dem vorge-
schriebenen Anzugsmoment festzie-
hen.
13. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und dann
den Einfüllschrau

Page 60 of 100

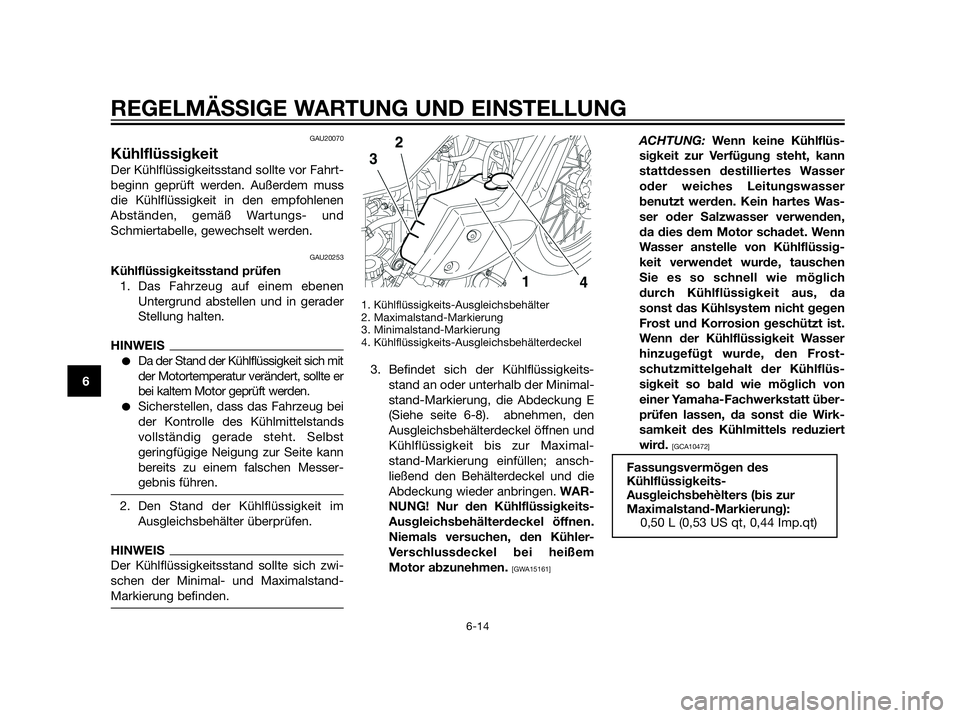

YAMAHA XT660Z 2013  Betriebsanleitungen (in German) GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen
Abständen, gemäß Wartungs- und
Schmiertabell
