YAMAHA XT660Z 2013 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2013, Model line: XT660Z, Model: YAMAHA XT660Z 2013Pages: 100, PDF Size: 7.23 MB
Page 31 of 100

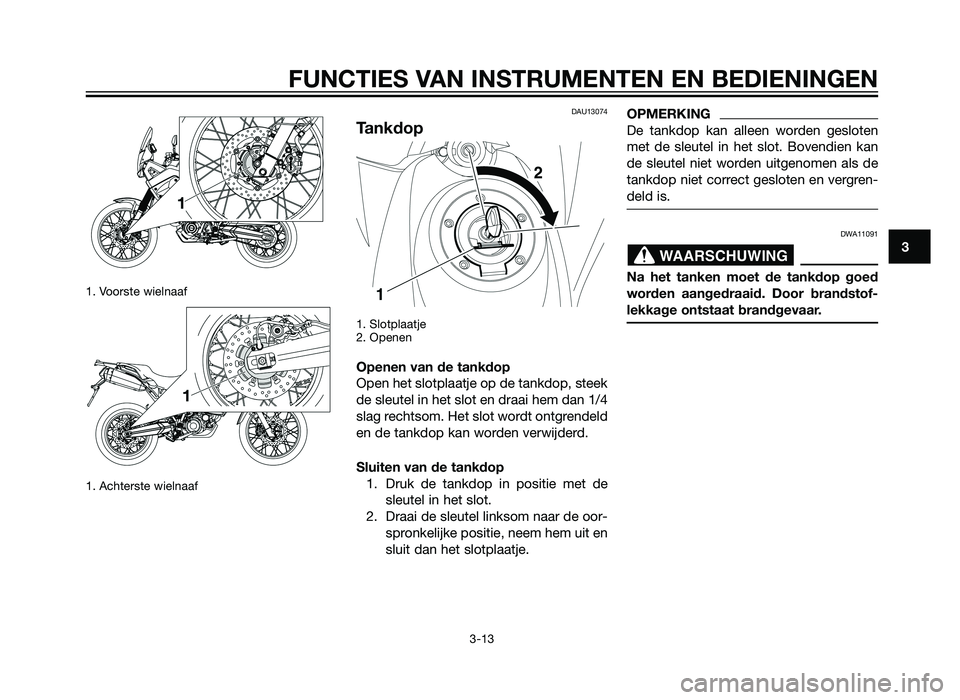

1. Voorste wielnaaf
1. Achterste wielnaaf
DAU13074
Tankdop
1. Slotplaatje
2. Openen
Openen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop1. Druk de tankdop in positie met de sleutel in het slot.
2. Draai de sleutel linksom naar de oor- spronkelijke positie, neem hem uit en
sluit dan het slotplaatje.
OPMERKING
De tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan
de sleutel niet worden uitgenomen als de
tankdop niet correct gesloten en vergren-
deld is.
DWA11091
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
3
56P-F819D-D0 30/6/10 15:51 Página 31
2BD-F819D-D0.indd 3131/07/12 10:20
Page 32 of 100

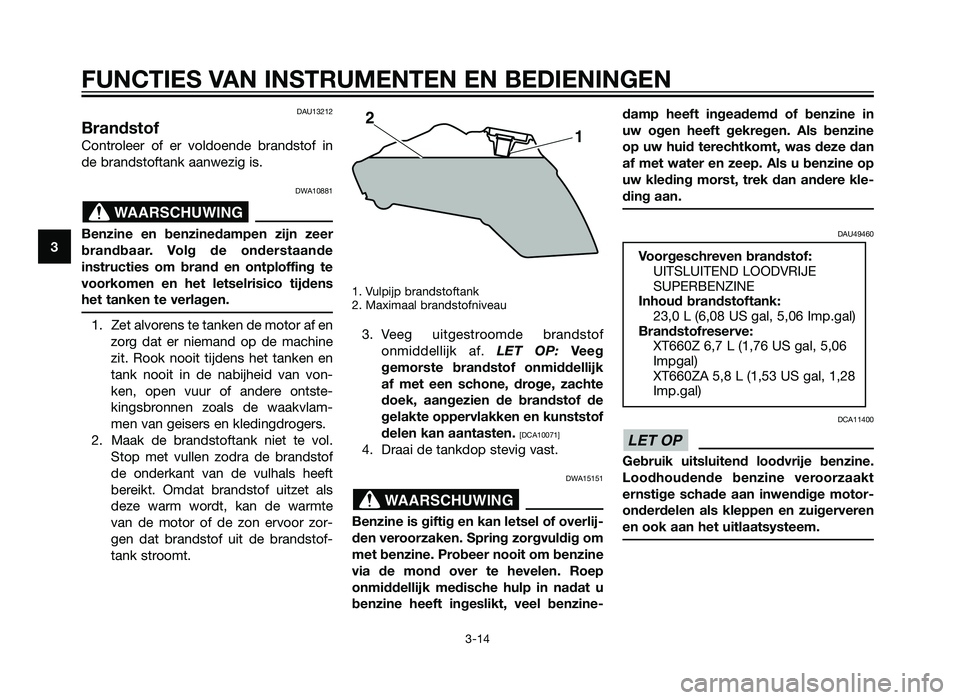

DAU13212
Brandstof
Controleer of er voldoende brandstof in
de brandstoftank aanwezig is.
DWA10881
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande
instructies om brand en ontploffing te
voorkomen en het letselrisico tijdens
het tanken te verlagen.
1. Zet alvorens te tanken de motor af enzorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van von-
ken, open vuur of andere ontste-
kingsbronnen zoals de waakvlam-
men van geisers en kledingdrogers.
2. Maak de brandstoftank niet te vol. Stop met vullen zodra de brandstof
de onderkant van de vulhals heeft
bereikt. Omdat brandstof uitzet als
deze warm wordt, kan de warmte
van de motor of de zon ervoor zor-
gen dat brandstof uit de brandstof-
tank stroomt.
1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
3. Veeg uitgestroomde brandstofonmiddellijk af. LET OP: Veeg
gemorste brandstof onmiddellijk
af met een schone, droge, zachte
doek, aangezien de brandstof de
gelakte oppervlakken en kunststof
delen kan aantasten.
[DCA10071]
4. Draai de tankdop stevig vast.
DWA15151
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep
onmiddellijk medische hulp in nadat u
benzine heeft ingeslikt, veel benzine- damp heeft ingeademd of benzine in
uw ogen heeft gekregen. Als benzine
op uw huid terechtkomt, was deze dan
af met water en zeep. Als u benzine op
uw kleding morst, trek dan andere kle-
ding aan.
DAU49460
DCA11400
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.
LET OP
Voorgeschreven brandstof:
UITSLUITEND LOODVRIJE
SUPERBENZINE
Inhoud brandstoftank: 23,0 L (6,08 US gal, 5,06 Imp.gal)
Brandstofreserve: XT660Z 6,7 L (1,76 US gal, 5,06
Impgal)
XT660ZA 5,8 L (1,53 US gal, 1,28
Imp.gal)
WAARSCHUWING
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
3
56P-F819D-D0 30/6/10 15:51 Página 32
2BD-F819D-D0.indd 3231/07/12 10:20
Page 33 of 100

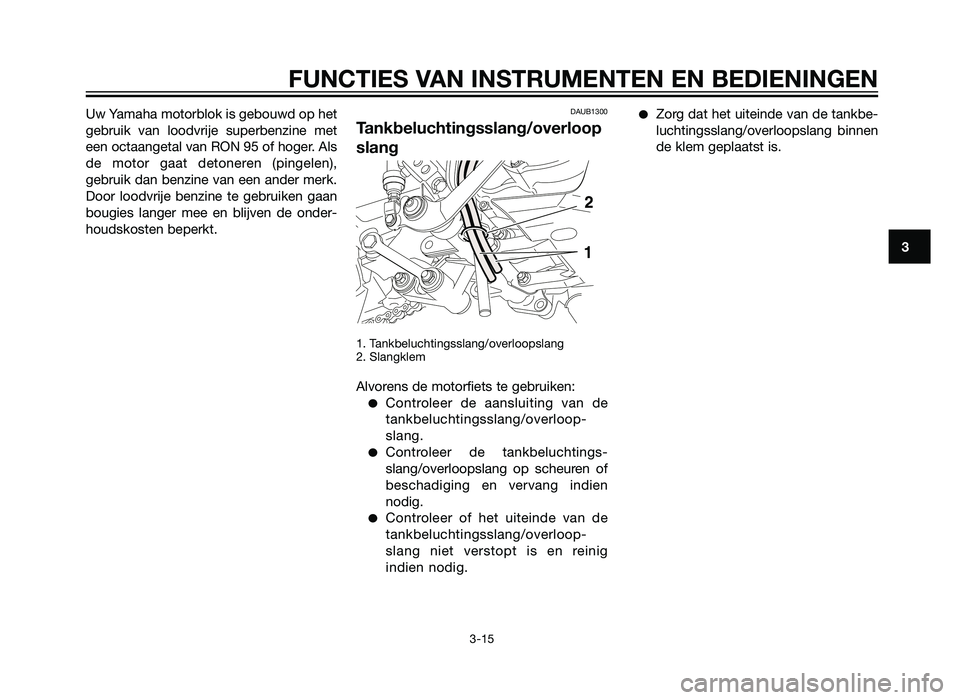

Uw Yamaha motorblok is gebouwd op het
gebruik van loodvrije superbenzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen),
gebruik dan benzine van een ander merk.
Door loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de onder-
houdskosten beperkt.DAUB1300
Tankbeluchtingsslang/overloop
slang
1. Tankbeluchtingsslang/overloopslang
2. Slangklem
Alvorens de motorfiets te gebruiken:
Controleer de aansluiting van de
tankbeluchtingsslang/overloop-
slang.
Controleer de tankbeluchtings-
slang/overloopslang op scheuren of
beschadiging en vervang indien
nodig.
Controleer of het uiteinde van de
tankbeluchtingsslang/overloop-
slang niet verstopt is en reinig
indien nodig.
Zorg dat het uiteinde van de tankbe-
luchtingsslang/overloopslang binnen
de klem geplaatst is.
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
3
56P-F819D-D0 30/6/10 15:51 Página 33
2BD-F819D-D0.indd 3331/07/12 10:20
Page 34 of 100

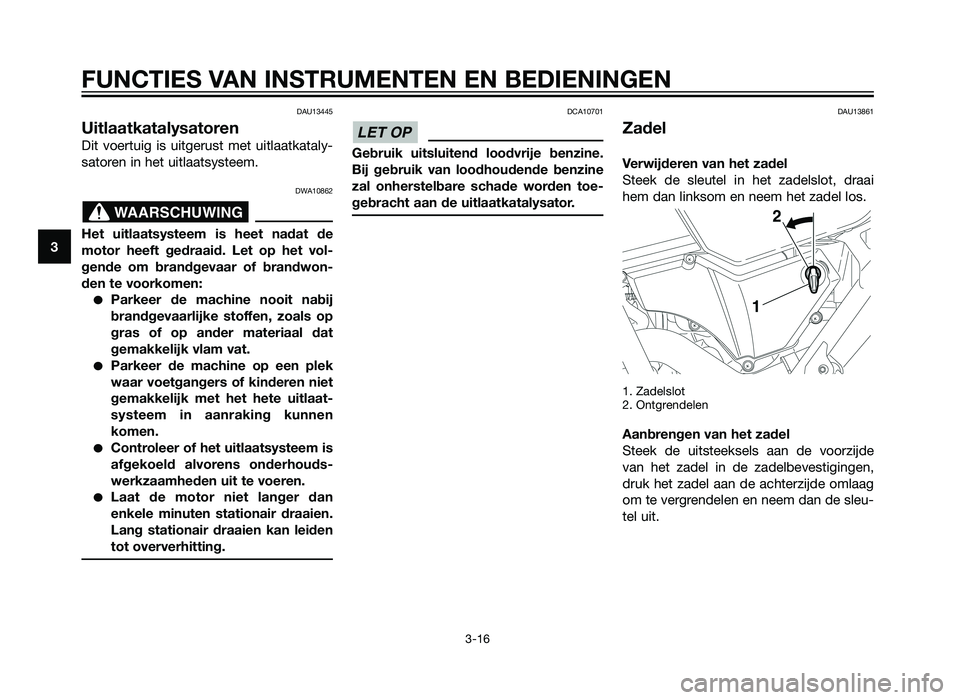

DAU13445
Uitlaatkatalysatoren
Dit voertuig is uitgerust met uitlaatkataly-
satoren in het uitlaatsysteem.
DWA10862
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Let op het vol-
gende om brandgevaar of brandwon-
den te voorkomen:
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals op
gras of op ander materiaal dat
gemakkelijk vlam vat.
Parkeer de machine op een plek
waar voetgangers of kinderen niet
gemakkelijk met het hete uitlaat-
systeem in aanraking kunnen
komen.
Controleer of het uitlaatsysteem is
afgekoeld alvorens onderhouds-
werkzaamheden uit te voeren.
Laat de motor niet langer dan
enkele minuten stationair draaien.
Lang stationair draaien kan leiden
tot oververhitting.
DCA10701
Gebruik uitsluitend loodvrije benzine.
Bij gebruik van loodhoudende benzine
zal onherstelbare schade worden toe-
gebracht aan de uitlaatkatalysator.
DAU13861
Zadel
Verwijderen van het zadel
Steek de sleutel in het zadelslot, draai
hem dan linksom en neem het zadel los.
1. Zadelslot
2. Ontgrendelen
Aanbrengen van het zadel
Steek de uitsteeksels aan de voorzijde
van het zadel in de zadelbevestigingen,
druk het zadel aan de achterzijde omlaag
om te vergrendelen en neem dan de sleu-
tel uit.
LET OP
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
3
56P-F819D-D0 30/6/10 15:51 Página 34
2BD-F819D-D0.indd 3431/07/12 10:20
Page 35 of 100

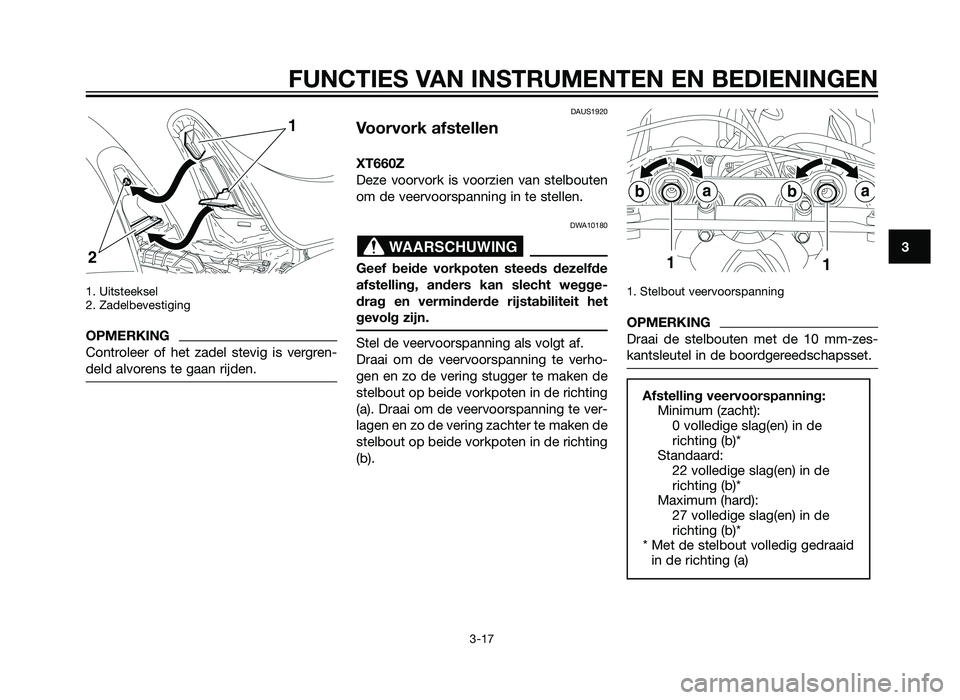

1. Uitsteeksel
2. Zadelbevestiging
OPMERKING
Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAUS1920
Voorvork afstellen
XT660Z
Deze voorvork is voorzien van stelbouten
om de veervoorspanning in te stellen.
DWA10180
Geef beide vorkpoten steeds dezelfde
afstelling, anders kan slecht wegge-
drag en verminderde rijstabiliteit het
gevolg zijn.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verho-
gen en zo de vering stugger te maken de
stelbout op beide vorkpoten in de richting
(a). Draai om de veervoorspanning te ver-
lagen en zo de vering zachter te maken de
stelbout op beide vorkpoten in de richting
(b).
1. Stelbout veervoorspanning
OPMERKING
Draai de stelbouten met de 10 mm-zes-
kantsleutel in de boordgereedschapsset.
Afstelling veervoorspanning:Minimum (zacht): 0 volledige slag(en) in de
richting (b)*
Standaard: 22 volledige slag(en) in de
richting (b)*
Maximum (hard): 27 volledige slag(en) in de
richting (b)*
* Met de stelbout volledig gedraaid in de richting (a)
WAARSCHUWING
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-17
3
56P-F819D-D0 30/6/10 15:51 Página 35
2BD-F819D-D0.indd 3531/07/12 10:20
Page 36 of 100

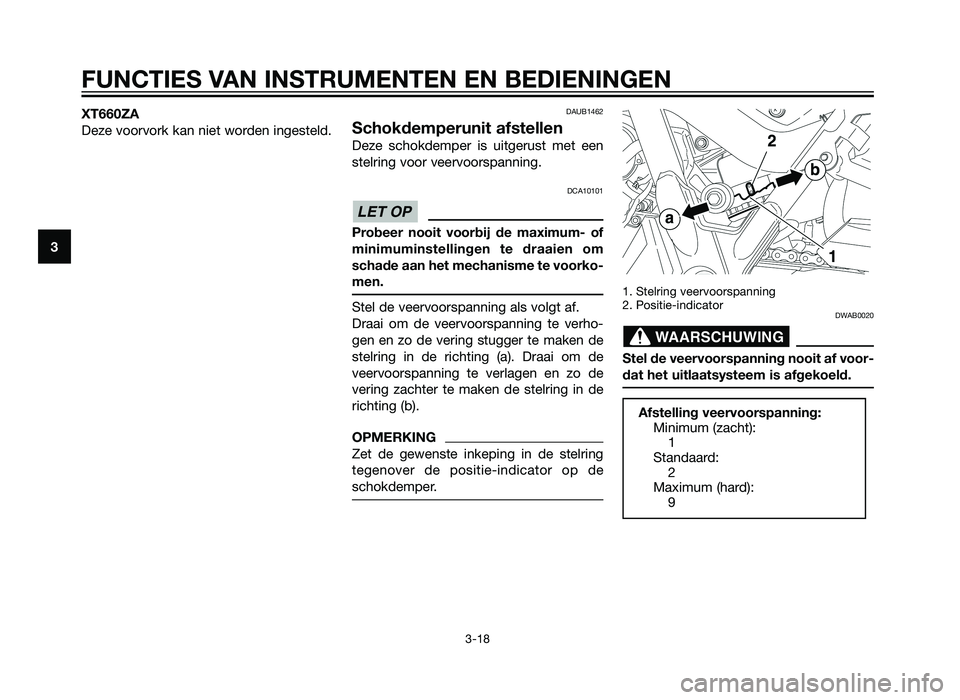

XT660ZA
Deze voorvork kan niet worden ingesteld.DAUB1462
Schokdemperunit afstellen
Deze schokdemper is uitgerust met een
stelring voor veervoorspanning.
DCA10101
Probeer nooit voorbij de maximum- of
minimuminstellingen te draaien om
schade aan het mechanisme te voorko-
men.
Stel de veervoorspanning als volgt af.
Draai om de veervoorspanning te verho-
gen en zo de vering stugger te maken de
stelring in de richting (a). Draai om de
veervoorspanning te verlagen en zo de
vering zachter te maken de stelring in de
richting (b).
OPMERKING
Zet de gewenste inkeping in de stelring
tegenover de positie-indicator op de
schokdemper.
1. Stelring veervoorspanning
2. Positie-indicator
DWAB0020
Stel de veervoorspanning nooit af voor-
dat het uitlaatsysteem is afgekoeld.
Afstelling veervoorspanning:Minimum (zacht): 1
Standaard: 2
Maximum (hard): 9
WAARSCHUWING
LET OP
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-18
3
56P-F819D-D0 30/6/10 15:51 Página 36
2BD-F819D-D0.indd 3631/07/12 10:20
