PFLEGE UND STILLLEGUNG DES MOTORRADS
7-4
7
GAUM1903
AbstellenKurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässi-
gen Plane abgedeckt werden, um es vor
Staub zu schützen. Achten Sie darauf, dass
der Motor und die Auspuffanlage kühl sind,
bevor Sie das Motorrad abdecken.ACHTUNG
GCA10811
Stellen Sie ein nasses Motorrad nie-
mals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.
Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Ammoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.Stilllegung
Möchten Sie Ihr Motorrad mehrere Monate
stilllegen, sollten folgende Schutzvorkeh-
rungen getroffen werden:
1. Folgen Sie allen Anweisungen im Ab-
schnitt “Pflege” in diesem Kapitel.2. Füllen Sie den Kraftstofftank und fü-
gen Sie einen stabilisierenden Zusatz
hinzu (falls erhältlich), um den Tank
vor Rostbefall zu schützen und eine
chemische Veränderung des Kraft-
stoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl
durch die Kerzenbohrung einfül-
len.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodass die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zündker-
ze einschrauben und den Zünd-
kerzenstecker wieder auf die
Zündkerze aufsetzen. WARNUNG! Um Beschädigun-
gen und Verletzungen durch
Funken zu vermeiden, beim
Durchdrehen des Motors si-
cherstellen, dass die Zündker-
zenelektroden geerdet sind.

[GWA10952]
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, dass bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, dass keine Feuchtigkeit
eindringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Angaben
zum Lagern der Batterie siehe Seite
6-30.
U2BDG1G0.book Page 4 Friday, December 19, 2014 9:19 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.U2BDG1G0.book Page 5 Friday, December 19, 2014 9:19 AM

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2246 mm (88.4 in)
Gesamtbreite:
896 mm (35.3 in)
Gesamthöhe:
XT660Z 1477 mm (58.1 in)
XT660ZA 1450 mm (57.1 in)
Sitzhöhe:
XT660Z 896 mm (35.3 in)
XT660ZA 865 mm (34.1 in)
Radstand:
XT660Z 1500 mm (59.1 in)
XT660ZA 1505 mm (59.3 in)
Bodenfreiheit:
XT660Z 260 mm (10.24 in)
XT660ZA 205 mm (8.07 in)
Mindest-Wendekreis:
XT660Z 1958 mm (77.1 in)
XT660ZA 1980 mm (78.0 in)Gewicht:Gewicht (fahrfertig):
XT660Z 206 kg (454 lb)
XT660ZA 215 kg (474 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung:
Einzylinder
Hubraum:
660 cm3
Bohrung × Hub:
100.0 × 84.0 mm (3.94 × 3.31 in)Verdichtungsverhältnis:
10.0 : 1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Empfohlene Marke:
YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 15W-40, 20W-40
oder 20W-50
Empfohlene Motorölqualität:
API-Service, Sorte SE oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Füllmenge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.50 L (0.53 US qt, 0.44 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.70 L (1.80 US qt, 1.50 Imp.qt)Luftfilter:Luftfiltereinsatz:
TrockenelementKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
23.0 L (6.07 US gal, 5.06 Imp.gal)
Davon Reserve:
XT660Z 6.7 L (1.77 US gal, 1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal, 1.28 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Kennzeichnung:
5YK2 11Zündkerze(n):Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsverhältnis:
75/36 (2.083)
Achsantrieb:
Kette
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2BDG1G0.book Page 1 Friday, December 19, 2014 9:19 AM

TECHNISCHE DATEN
8-2
8
Sekundäruntersetzungsverhältnis:
45/15 (3.000)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
30/12 (2.500)
2. Gang:
26/16 (1.625)
3. Gang:
23/20 (1.150)
4. Gang:
20/22 (0.909)
5. Gang:
20/26 (0.769)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf:
XT660Z 113 mm (4.4 in)
XT660ZA 120 mm (4.7 in)Vorderreifen:Ausführung:
Schlauchreifen
Dimension:
XT660Z 90/90-21 M/C 54S(METZELER)-
54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S(PIRELLI)Hersteller/Typ:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Hersteller/Typ:
XT660Z MICHELIN/SIRAC
Hinterreifen:Ausführung:
Schlauchreifen
Dimension:
XT660Z 130/80-17 M/C 65S(METZELER)-
65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S(PIRELLI)
Hersteller/Typ:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Hersteller/Typ:
XT660Z MICHELIN/SIRACZuladung:Max. Gesamtzuladung:
190 kg (419 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
210 kPa (2.10 kgf/cm2, 30 psi)
Hinten:
230 kPa (2.30 kgf/cm2, 33 psi)
Zuladungsbedingung:
90–190 kg (198–419 lb)
Vorn:
XT660Z 210 kPa (2.10 kgf/cm2, 30 psi)
XT660ZA 230 kPa (2.30 kgf/cm2, 33 psi)Hinten:
XT660Z 230 kPa (2.30 kgf/cm2, 33 psi)
XT660ZA 250 kPa (2.50 kgf/cm2, 36 psi)
Geländefahren:
Vorn:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Hinten:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Rennen:
Vorn:
210 kPa (2.10 kgf/cm2, 30 psi)
Hinten:
230 kPa (2.30 kgf/cm2, 33 psi)
Vorderrad:Rad-Bauart:
Speichenrad
Felgengröße:
21 x 1.85Hinterrad:Rad-Bauart:
Speichenrad
Felgengröße:
17 x 2.75Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
U2BDG1G0.book Page 2 Friday, December 19, 2014 9:19 AM

TECHNISCHE DATEN
8-3
8
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
XT660Z 210 mm (8.3 in)
XT660ZA 160 mm (6.3 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
XT660Z 200 mm (7.9 in)
XT660ZA 145 mm (5.7 in)Elektrische Anlage:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
XT660Z GT9B-4
XT660ZA YTZ10S
Spannung, Kapazität:
XT660Z 12 V, 8.0 Ah
XT660ZA 12 V, 8.6 Ah
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 3.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
XT660ZA LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftermotor-Sicherung:
7.5 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XT660ZA 5.0 A
Sicherung des ABS-Motors:
XT660ZA 30.0 A
ABS-Magnetventilsicherung:
XT660ZA 20.0 A
Zusatzsicherung:
10.0 A
U2BDG1G0.book Page 3 Friday, December 19, 2014 9:19 AM

KUNDENINFORMATION
9-1
9
GAU40793
IdentifizierungsnummernBitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26542
Modellcode-Plakette
XT660Z
XT660ZA

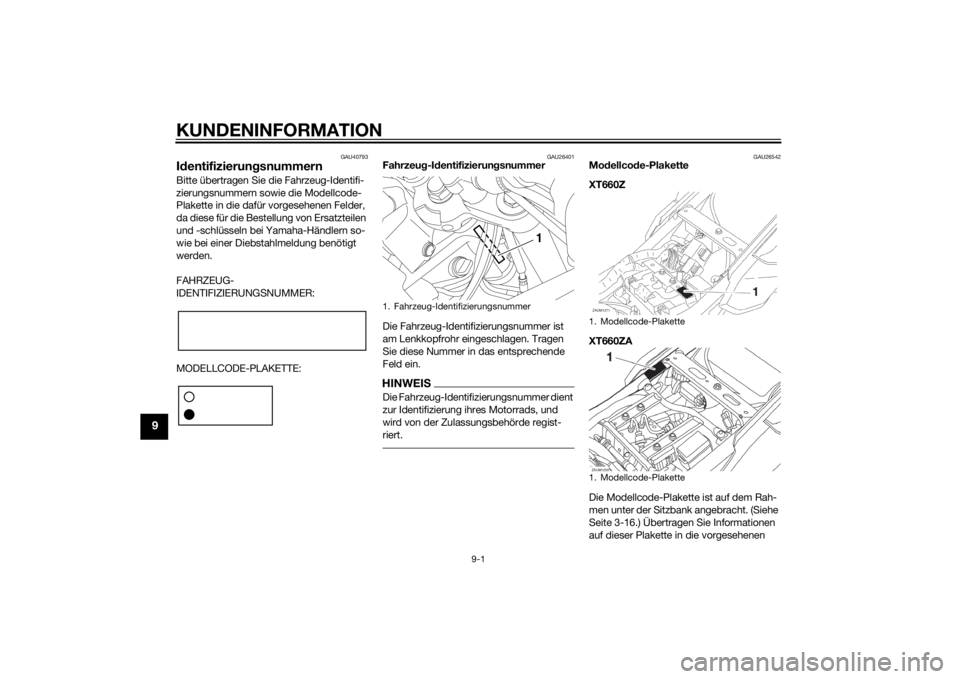

Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-16.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
1. Fahrzeug-Identifizierungsnummer
1. Modellcode-Plakette
1. Modellcode-PlaketteZAUM1271ZAUM1255
U2BDG1G0.book Page 1 Friday, December 19, 2014 9:19 AM

KUNDENINFORMATION
9-2
9
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2BDG1G0.book Page 2 Friday, December 19, 2014 9:19 AM

10-1
10
INDEXAAbblendschalter ...................................... 3-9
Abdeckungen, abnehmen und
montieren.............................................. 6-9
ABS (für Modelle mit ABS) .................... 3-12
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ...... 3-5
Antriebsketten-Durchhang.................... 6-24
Antriebskette, säubern und
schmieren ........................................... 6-25
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-5BBatterie ................................................. 6-30
Blinker-Kontrollleuchte ........................... 3-4
Blinkerlampe, auswechseln .................. 6-36
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-26
Bremsflüssigkeitsstand, kontrollieren ... 6-22
Bremsflüssigkeit, wechseln .................. 6-24EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-18
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-11
Fußbremshebel, prüfen und
schmieren ........................................... 6-27
Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren ................................... 6-26HHandbremshebel .................................. 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-27
Hinterradaufhängung, schmieren ......... 6-28
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-16
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-36
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff............................................... 3-14
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-15
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-14
Kühlflüssigkeitstemperatur-
Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-10
Kupplungshebel-Spiel, einstellen ......... 6-21LLage der Teile ......................................... 2-1
Leerlaufdrehzahl ................................... 6-16
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................... 3-9
Lenkung, prüfen ................................... 6-29
Lichthupenschalter ................................. 3-9
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-15
MModellcode-Plakette ...............................9-1
Motor anlassen .......................................5-1
Motoröl und Ölfiltereinsatz ....................6-11
Motorrad aufbocken .............................6-36
Motorstoppschalter...............................3-10
Motorstörungs-Warnleuchte ...................3-5
Multifunktionsanzeige .............................3-6PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-20
Rad, hinten (für Modelle ohne ABS) ......6-38
Radlager, prüfen ...................................6-30
Rad, vorn (für Modelle ohne ABS) ........6-37
Reifen ....................................................6-18
Rücklicht/Bremslicht .............................6-35SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ...............................6-22
Scheinwerferlampe, auswechseln ........6-34
Schwingen-Drehpunkte, schmieren......6-28
Seitenständer ........................................3-19
Seitenständer, prüfen und schmieren ...6-28
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-32
Sitzbank ................................................3-16
Spiel des Gasdrehgriffs, prüfen ............6-17
Standlichtlampe, auswechseln .............6-35
Starterschalter.......................................3-10
System der Wegfahrsperre .....................3-1
U2BDG1G0.book Page 1 Friday, December 19, 2014 9:19 AM

INDEX
10-2
10
TTankverschluss ..................................... 3-13
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-17
Teleskopgabel, prüfen .......................... 6-29VVentilspiel ............................................. 6-17
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-10
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-5ZZündkerze, prüfen ................................ 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 3-20
U2BDG1G0.book Page 2 Friday, December 19, 2014 9:19 AM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
