CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2246 mm (88.4 in)
Larghezza totale:
896 mm (35.3 in)
Altezza totale:
XT660Z 1477 mm (58.1 in)
XT660ZA 1450 mm (57.1 in)
Altezza alla sella:
XT660Z 896 mm (35.3 in)
XT660ZA 865 mm (34.1 in)
Passo:
XT660Z 1500 mm (59.1 in)
XT660ZA 1505 mm (59.3 in)
Distanza da terra:
XT660Z 260 mm (10.24 in)
XT660ZA 205 mm (8.07 in)
Raggio minimo di sterzata:
XT660Z 1958 mm (77.1 in)
XT660ZA 1980 mm (78.0 in)Peso:Peso in ordine di marcia:
XT660Z 206 kg (454 lb)
XT660ZA 215 kg (474 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
660 cm3
Alesaggio × corsa:
100.0 × 84.0 mm (3.94 × 3.31 in)Rapporto di compressione:
10.0 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SE o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantità di liquido refrigerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.50 L (0.53 US qt, 0.44 Imp.qt)
Radiatore (tutto il circuito compreso):
1.70 L (1.80 US qt, 1.50 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
23.0 L (6.07 US gal, 5.06 Imp.gal)
Quantità di riserva carburante:
XT660Z 6.7 L (1.77 US gal, 1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal, 1.28 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
5YK2 11Candela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
75/36 (2.083)
Trasmissione finale:
A catena
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:
45/15 (3.000)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
30/12 (2.500)
2ª:
26/16 (1.625)
3ª:
23/20 (1.150)
4ª:
20/22 (0.909)
5ª:
20/26 (0.769)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
28.00 grado
Avancorsa:
XT660Z 113 mm (4.4 in)
XT660ZA 120 mm (4.7 in)Pneumatico anteriore:Tipo:
Con camera d'aria
Misura:
XT660Z 90/90-21 M/C 54S(METZELER)-
54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S(PIRELLI)Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Produttore/modello:
XT660Z MICHELIN/SIRAC
Pneumatico posteriore:Tipo:
Con camera d'aria
Misura:
XT660Z 130/80-17 M/C 65S(METZELER)-
65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S(PIRELLI)
Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Produttore/modello:
XT660Z MICHELIN/SIRACCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Condizione di carico:
90–190 kg (198–419 lb)Anteriore:
XT660Z 210 kPa (2.10 kgf/cm2, 30 psi)
XT660ZA 230 kPa (2.30 kgf/cm2, 33 psi)
Posteriore:
XT660Z 230 kPa (2.30 kgf/cm2, 33 psi)
XT660ZA 250 kPa (2.50 kgf/cm2, 36 psi)
Marcia fuoristrada:
Anteriore:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Marcia ad alta velocità:
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
21 x 1.85Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
17 x 2.75Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

CARATTERISTICHE TECNICHE
8-3
8
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
XT660Z 210 mm (8.3 in)
XT660ZA 160 mm (6.3 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
XT660Z 200 mm (7.9 in)
XT660ZA 145 mm (5.7 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
XT660Z GT9B-4
XT660ZA YTZ10STensione, capacità:
XT660Z 12 V, 8.0 Ah
XT660ZA 12 V, 8.6 Ah
Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 3.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
XT660ZA LEDSpia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
XT660ZA 5.0 A
Fusibile del motorino dell’ABS:
XT660ZA 30.0 A
Fusibile del solenoide ABS:
XT660ZA 20.0 A
Fusibile di backup:
10.0 A
U2BDH1H0.book Page 3 Friday, December 19, 2014 9:26 AM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU40793

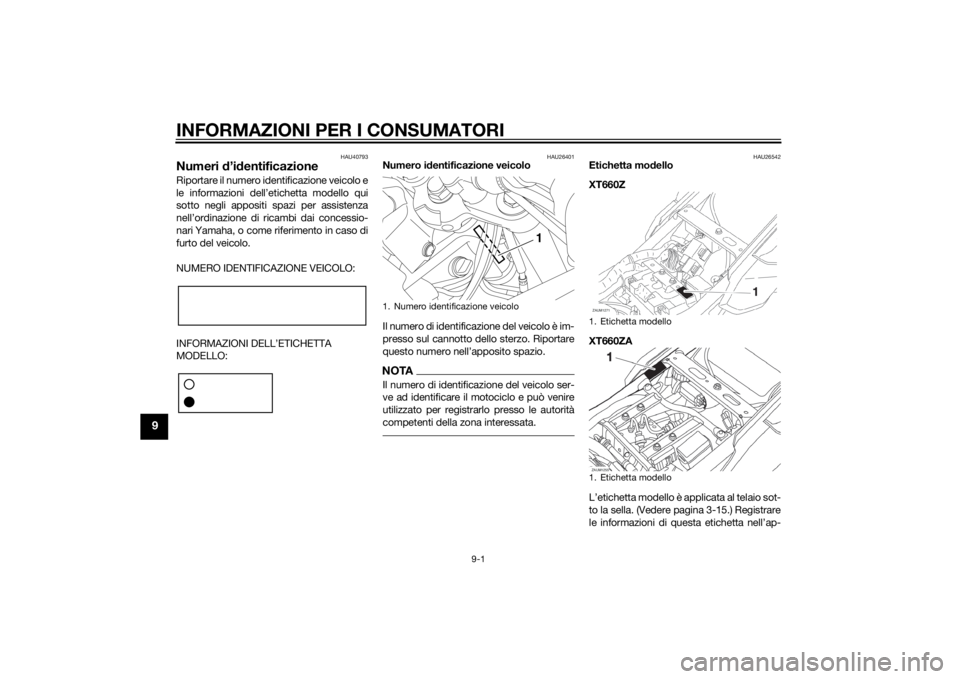

Numeri d’identificazioneRiportare il numero identificazione veicolo e
