Zum Straffen der Kette beide Ein-
stellmuttern in Richtung adre-
hen; zum Lockern der Kette das
Rad nach vorne drücken und bei-
de Einstellmuttern in Richtung b
drehen.
Beide Kettenspanner jeweils
gleichmäßig einstellen, damit die
Ausrichtung sich nicht verstellt.
Die Markierungen auf beiden Sei-
ten der Schwinge und auf den
Kettenspannern dienen zum kor-
rekten Ausrichten des Hinterrads.
GC000096
dD
Eine zu straff gespannte Antriebskette
verursacht erhöhten Verschleiß von
Motor, Lagern und anderen wichtigen
Teilen. Daher darauf achten, daß der
Kettendurchhang sich im Sollbereich
befindet.
5. Nach dem Einstellen des Antriebs-
ketten-Durchhangs die Kontermut-
tern und die Achsmutter wieder
festziehen.
Anzugsmoment
Achsmutter
105 Nm (10,5 m·kg)
Regelmäßige Wartung und kleinere Reparaturen
GAU00750
Antriebsketten-Durchhang
einstellen

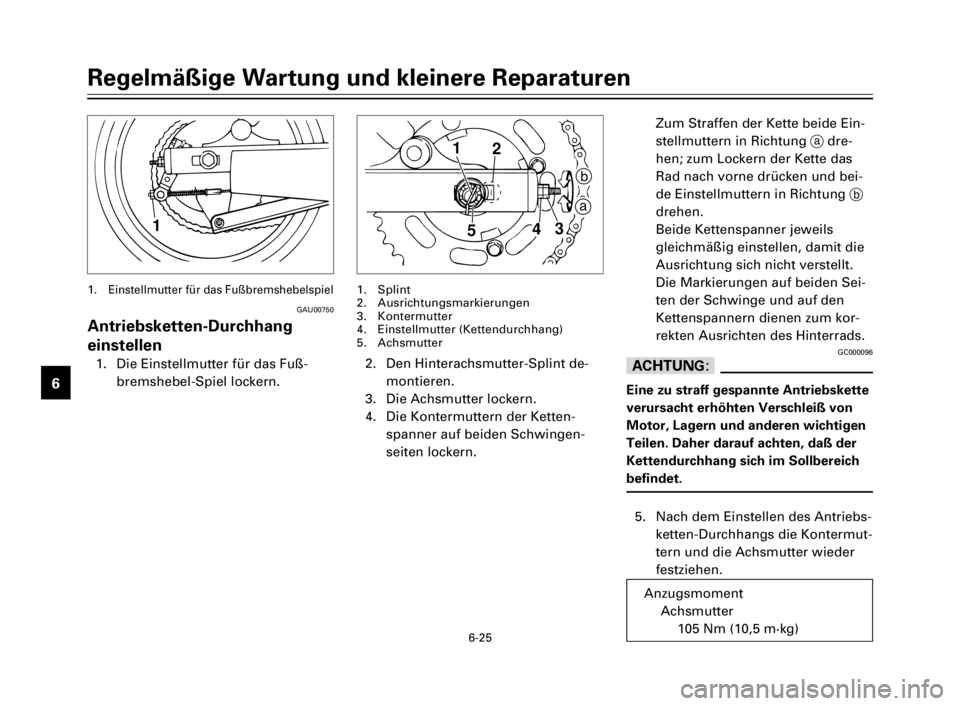

1. Die Einstellmutter für das Fuß-
bremshebel-Spiel lockern.
1.Einstellmutter für das Fußbremshebelspiel
2. Den Hinterachsmutter-Splint de-
montieren.
3. Die Achsmutter lockern.
4. Die Kontermuttern der Ketten-
spanner auf beiden Schwingen-
seiten lockern.
1. Splint
2. Ausrichtungsmarkierungen
3. Kontermutter
4. Einstellmutter (Kettendurchhang)
5. Achsmutter
1
1
2
5
b
a
43
