5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 9

DAU00026
BESCHRIJVING
1
2
3
4
5
6
7
8
9
2-1
1. Koplamp (blz. 6-33)
2. Steering lock (blz. 3-8)
3. Benzinekraan (blz. 3-7)
4. Kontaktslot-schakelaar (blz. 3-1)
5. Zekering (blz. 6-32)6. Helmhouder (blz. 3-9)
7. Veervoorbelasting-instelring
achterschokbreker (blz. 3-10)
8. Versnellingspedaal (blz. 3-4)
123
7 86 5 4
Linker aanzicht
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 10

BESCHRIJVING
1
2
3
4
5
6
7
8
9
2-2
9. Accu (blz. 6-30)
10. Luchtfilter (blz. 6-12)
11. Achterrempedaal (blz. 3-5, 6-21)
12. Oliefilter (blz. 6-9)
13. Gereedschapsset (blz. 6-1)14. Veervoorbelasting-instelring
achterschokbreker (blz. 3-10)
910
11 13 14
12
Rechter aanzicht
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 11

BESCHRIJVING
1
2
3
4
5
6
7
8
9
2-3
15. Koppelingshendel (blz. 3-4, 6-19)
16. Linker stuurschakelaars (blz. 3-2)
17. Snelheidsmeter (blz. 3-2)
18. Rechter stuurschakelaars (blz. 3-3)
19. Voorremhendel (blz. 3-4, 6-20)20. Gashendel (blz. 6-16)
21. Tankdop (blz. 3-5)
212019 18 17 15 16
Bedieningselementen/instrumenten
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 12

DAU00027
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
3-1
DAU00054P (Parkeerstand)
Het achterlicht en het parkeerlicht
staan aan maar alle andere elektrische
circuits zijn uitgeschakeld. Steek de
sleutel in het kontaktslot terwijl dit in
de “OFF” stand staat, draai dit linksom
naar “P” en verwijder de sleutel weer.
Om deze parkeerstand uit te schakelen,
draait u de sleutel weer rechtsom.
DAU00056KontrolelampjesDAU00063Grootlicht-kontrolelampje “&”
Dit kontrolelampje licht op als het
grootlicht wordt ingeschakeld.
DAU00061Vrijstand-kontrolelampje “N”
Dit kontrolelampje licht op als de ver-
snelling in zijn vrij staat.
DAU00057Richtingsaanwijzer-kontrolelampje
“5”
Dit kontrolelampje knippert als de rich-
tingaanwijzer naar links of naar rechts
wordt gezet.
1.Richtingaanwijzer-kontrolelampje “5”2. Vrijstand-kontrolelampje “N”
3. Grootlicht-kontrolelampje “&”
ONOFF
P
3 2 1

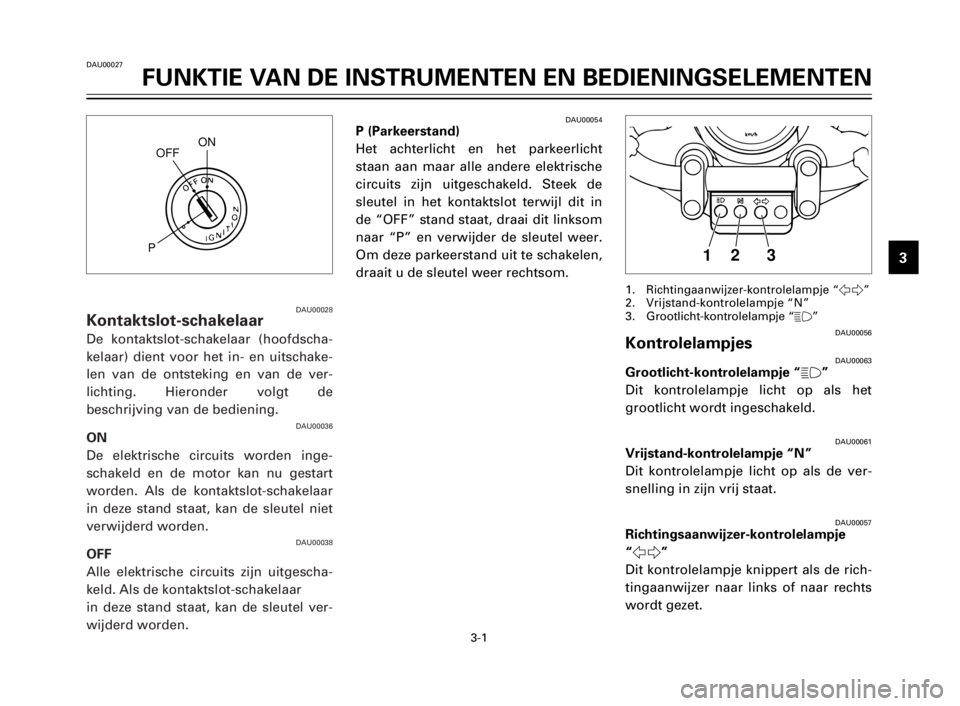

DAU00028Kontaktslot-schakelaar
De kontaktslot-schakelaar (hoofdscha-
kelaar) dient voor het in- en uitschake-
len van de ontsteking en van de ver-
lichting. Hieronder volgt de
beschrijving van de bediening.
DAU00036ON
De elektrische circuits worden inge-
schakeld en de motor kan nu gestart
worden. Als de kontaktslot-schakelaar
in deze stand staat, kan de sleutel niet
verwijderd worden.
DAU00038OFF
Alle elektrische circuits zijn uitgescha-
keld. Als de kontaktslot-schakelaar
in deze stand staat, kan de sleutel ver-
wijderd worden.
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 13

3-2
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
3
2
1
DAU01087Snelheidsmeter
De snelheidsmeter geeft de snelheid
van de motorfiets aan. Deze snelheids-
meter is tevens uitgerust met een kilo-
meterteller en een dagteller. De dagtel-
ler kan op nul teruggezet worden met
de nulstelknop. Gebruik deze dagteller
om te kijken hoeveel kilometer u met
één volle tank kunt afleggen, zonder op
reserve te hoeven overgaan. Als u dit
enkele malen doet, zult u in de toe-
komst beter kunnen plannen waar en
wanneer u moet stoppen om te tanken.
1. Kilometerteller
2. Dagteller
3. Nulstelknop
1
2
3
4
DAU00118Stuurschakelaars
DAU00119Inhaal-schakelaar “&”
Druk op de schakelaar om het signaal-
licht te bedienen.
DAU00121Grootlicht/dimlicht-schakelaar
Draai de schakelaar naar “&” voor
grootlicht en naar “%” voor dimlicht.
1. Inhaal-schakelaar “&”
2. Grootlicht/dimlicht-schakelaar
3. Richtingaanwijzer-schakelaar
4. Klaxon-schakelaar “*”
OPMERKING:
(alleen voor het Duitse model met
snelheidsbegrenzer)
Deze motorfiets is voorzien van een
snelheidsbegrenzer die zorgt dat de
maximumsnelheid van 80 km/uur niet
overschreden kan worden.
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 14

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
3-3
DAU00127Richtingaanwijzer-schakelaar
Om de rechter-richtingaanwijzer in te
schakelen, duwt u de schakelaar naar
“6”. Om de linker-richtingaanwijzer
in te schakelen, duwt u de schakelaar
naar “4”. Als u de schakelaar loslaat,
keert deze terug naar de middenposi-
tie. Om de richtingaanwijzer weer uit te
zetten, drukt u de schakelaar in, terwijl
deze in de middenpositie staat.
DAU00129Klaxon-schakelaar “*”
Druk de schakelaar in om te klaxone-
ren.
1
2
3
DAU00134Lichtschakelaar
Door de lichtschakelaar naar “
'” te
draaien zal het dimlicht, de meterver-
lichting en de achterverlichting inge-
schakeld worden. Door de lichtschake-
laar naar “:” te draaien zal de
koplamp ook ingeschakeld worden.
1. Motorstop-schakelaar
2. Lichtschakelaar
3. Startschakelaar “,”
DAU00138Motorstop-schakelaar
De motorstop-schakelaar is een veilig-
heids-schakelaar voor gebruik onder
noodomstandigheden, zoals wanneer
de motorfiets is omgevallen of bij pro-
blemen met de gasklep. Draai de scha-
kelaar naar “#” als u de motor wilt
starten. In noodgevallen draait u de
schakelaar naar “$”.
DAU00143Startschakelaar “,”
Als u de startschakelaar indrukt zal de
startmotor de motor doen ronddraai-
en.
DC000005
<>
Zie, alvorens de motor te starten, de
paragraaf met aanwijzingen over het
starten.
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 15

3-4
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
DAU00152Koppelingshendel
De koppelingshendel is bevestigd aan
het linkerhandvat van het stuur, en het
ontstekingsblokkeersysteem is inge-
bouwd in het koppelingshendel-hand-
vat. Om te ontkoppelen, trekt u de kop-
pelingshendel in. Om de koppeling
weer te laten opkomen laat u de kop-
pelingshendel weer langzaam van het
stuur weg gaan. Voor een soepele
bediening is het het beste om de kop-
pelingshendel snel in te trekken en
langzaam te laten opkomen. (Zie de
paragraaf met de aanwijzingen over
het starten, voor een beschrijving van
het circuit van het ontstekingsblokkeer-
systeem).
DAU00157Versnellingspedaal
Deze motorfiets is uitgerust met een
5-versnellingsbak met konstante aan-
grijping.
Het versnellingspedaal bevindt zich
links van het motorblok. Schakel nooit
op of terug, zonder de koppeling te
gebruiken.
1. Versnellingspedaal
N. Vrijstand
DAU00158Voorremhendel
De voorremhendel is bevestigd aan het
rechterhandvat van het stuur. Trek de
hendel in om te remmen.
5
4
3
2
1 N
1
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 16

FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
3-5
DAU00162Achterrempedaal
Het achterrempedaal bevindt zich
rechts van het motorblok. Trap het
pedaal in om te remmen.
DAU00167Benzinetankdop
Openen
Steek de sleutel in het sleutelgat en
draai deze 1/4 slag rechtsom. De dop is
nu van het slot gehaald en kan verwij-
derd worden.
Sluiten
Plaats de benzinetankdop weer op de
juiste plaats, met de sleutel er nog
steeds ingestoken. Draai de sleutel
linksom en verwijder deze.
1. Openen
OPMERKING:
De benzinetankdop kan niet op de tank
gedraaid worden als de sleutel niet in
het sleutelgat steekt. Als de benzine-
tankdop niet goed is gesloten, kan de
sleutel er niet uit verwijderd worden.
DW000023
X@
Kontroleer altijd of de benzinetankdop
goed op de bezinetank zit, alvorens
weg te rijden.
1
5AJ-9-D3 1~5 (XV125S) 4/7/0 10:06 AM Page 17

3-6
FUNKTIE VAN DE INSTRUMENTEN EN BEDIENINGSELEMENTEN
1
2
3
4
5
6
7
8
9
DAU01183Benzine
Kontroleer of er zich voldoende benzi-
ne in de benzinetank bevindt. Vul de
brandstoftank tot onderaan de vulhals,
zoals in de afbeelding aangegeven.
DW000130
X@
Zorg dat de benzinetank niet al te vol
is. Let tevens op dat er geen benzine
op een heet motorblok wordt
gemorst. Vul de tank nooit verder dan
tot onderaan de vulhals, anders
bestaat de kans dat de benzinetank
overloopt, als de benzine door verwar-
ming uitzet.
1. Vulslang
2. Brandstofnivo
DAU00185
<>
Als er benzine wordt gemorst, veeg
deze dan onmiddellijk weg met een
droge, zachte doek. Benzine kan
geverfde oppervlakken en plastic
afwerking aantasten.
DAU00191
OPMERKING:
Als de motor klopt of pingelt, probeer
dan een verschillend merk benzine of
benzine met een hoger oktaangehalte.
1
2
Aanbevolen brandstof:
Normale, loodvrije benzine met
een oktaangehalte van 91 ron of
hoger (oktaangehalte zoals door
onderzoek bepaald).
Inhoud benzinetank:
Totaal:
9,5 L
Reserve:
2,6 L
