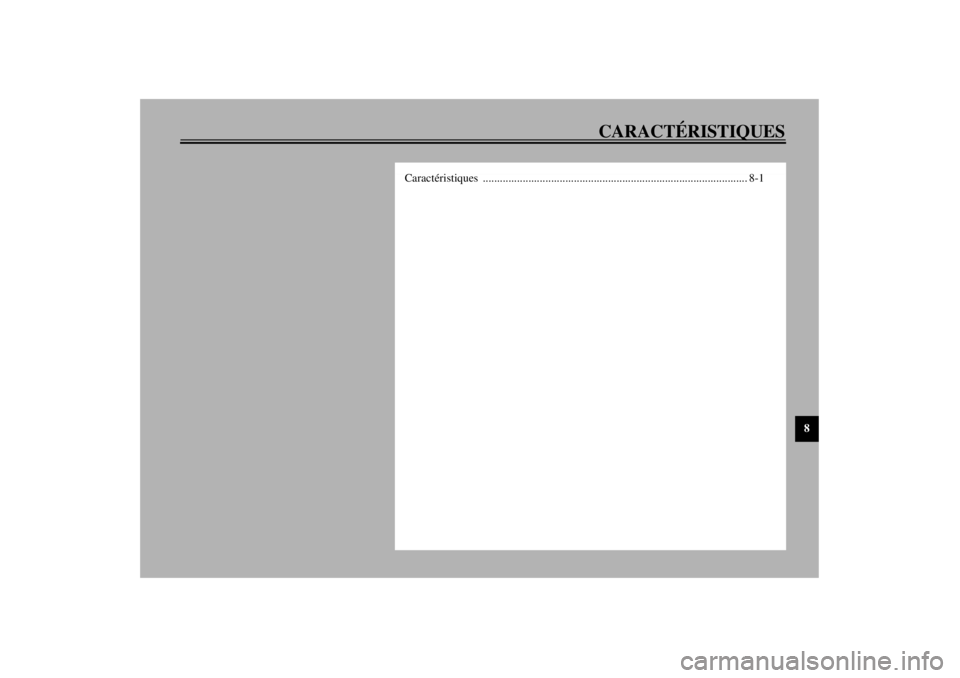

CARACTÉRISTIQUES
8
Caractéristiques ............................................................................................. 8-1
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

8-1
8
FAU01038
8-CARACTÉRISTIQUESCaractéristiques CS-01F
Modèle XV1600A
Dimensions
Longueur hors tout 2.500 mm
Largeur hors tout 980 mm
Hauteur hors tout 1.140 mm
Hauteur de la selle 710 mm
Empattement 1.685 mm
Garde au sol 145 mm
Rayon de braquage minimal 3.200 mm
Poids net (avec pleins d’huile et de
carburant)
332 kg
Moteur
Type de moteur 4 temps, refroidissement par air, sou-
pape en tête (OHV)
Disposition des cylindres 2 cylindres en V
Cylindrée 1.602 cm
3
Alésage ´ course 95 ´ 113 mm
Taux de compression 8,3:1
Système de démarrage Démarreur électrique
Système de graissage Carter secHuile moteur
Ty p e
Classification d’huile moteur
recommandée Huile de type API Service, de classe
SE, SF, SG minimum
Quantité
Sans remplacement de
la cartouche du filtre à huile 3,7 l
Avec remplacement de
la cartouche du filtre à huile 4,1 l
Quantité totale (moteur à sec) 5,0 l
-20 -10 0
10 20 30 40
50 °C
SAE 10W–30SAE 10W–40SAE 15W–40SAE 20W–40SAE 20W–50
ATTENTION:Veiller à ce que l’huile moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVINGI
II II
II I
”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

CARACTÉRISTIQUES
8-2
8
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE 80 (API GL4)
Quantité 0,4 l
Filtre à airÉlément de type sec
Carburant
Type Essence ordinaire sans plomb
Capacité du réservoir 20 l
Quantité de la réserve 3,5 l
Carburateur
Fabricant MIKUNI
Modèle ´ quantité BSR40 ´ 1
Bougies
Fabricant/modèle NGK / DPR7EA-9 ou
DENSO / X22EPR-U9
Écartement des électrodes 0,8 à 0,9 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,532
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,320
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gaucheTaux de réduction
1re 2,438
2e 1,579
3e 1,160
4e 0,906
5e 0,750
Partie cycle
Type de cadre Double berceau
Angle de chasse 32°
Chasse 142 mm
Pneus
Avant
type Avec chambre
taille 130/90-16 67H
fabricant/modèle Dunlop / D404FL
Bridgestone / G703F
Arrière
type Avec chambre
taille 150/80B-16 71H
fabricant/modèle Dunlop / D404
Bridgestone / G702
F_5ja.book Page 2 Tuesday, September 12, 2000 4:33 PM

CARACTÉRISTIQUES
8-3
8
Charge maximale* 196 kg
Pression de gonflage
(contrôlée les pneus froids)
Jusqu’à 90 kg*
avant 250 kPa (2,50 kg/cm
2, 2,50 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
90 kg à maximale*
avant 250 kPa (2,50 kg/cm2, 2,50 bar)
arrière 280 kPa (2,80 kg/cm2, 2,80 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
Roues
Avant
type Roues à rayons
taille 16 ´ MT 3,00
Arrière
type Roues à rayons
taille 16M/C ´ MT 3,50
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4Arrière
type Monodisque
commande Pied droit
liquide DOT 4
Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique
Débattement de roue
Avant 140 mm
Arrière 110 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 21 A à 5.000 tr/mn
Batterie
modèle YTX20L-BS
voltage, capacité 12 V, 18 Ah
Type de phareAmpoule à quartz (halogène)
F_5ja.book Page 3 Tuesday, September 12, 2000 4:33 PM

CARACTÉRISTIQUES
8-4
8
Voltage et wattage d’ampoule ´
quantité
Phare 12 V, 60/55 W ´ 1
Feu arrière/stop 12 V, 5/21 W ´ 1
Clignotants 12 V, 21 W ´ 4
Feu de stationnement 12 V, 4 W ´ 1
Éclairage des instruments 14 V, 0,6 W ´ 4
Témoin de point mort 12 V, 1 W ´ 1
Témoin de feu de route 12 V, 1 W ´ 1
Témoin des clignotants 12 V, 1 W ´ 1
Témoin d’avertissement du niveau
de carburantDEL ´ 1
Témoin d’avertissement de panne
du moteurDEL ´ 1
Fusibles
Fusible principal 30 A
Fusible d’allumage 15 A
Fusible du système de
signalisation 10 A
Fusible de phare 15 A
Fusible du système de réchauffeur
de
carburateur10 A
Fusible du compteur kilométrique 5 A
F_5ja.book Page 4 Tuesday, September 12, 2000 4:33 PM

F_5ja.book Page 5 Tuesday, September 12, 2000 4:33 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification ............................................................................... 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ...................................................................... 9-2
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identification Inscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:_ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. _
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_5ja.book Page 1 Tuesday, September 12, 2000 4:33 PM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01804
Étiquette des codes du modèle L’étiquette du modèle est collée sur le cadre,
sous la selle du pilote. (Voir les explications re-
latives à la dépose et la mise en place de la selle
du pilote à la page 3-12.) Inscrire les renseigne-
ments repris sur cette étiquette dans l’espace
prévu à cet effet. Ces renseignements seront né-
cessaires lors de la commande de pièces de re-
change auprès d’un concessionnaire Yamaha. 1. Étiquette des codes du modèle
F_5ja.book Page 2 Tuesday, September 12, 2000 4:33 PM

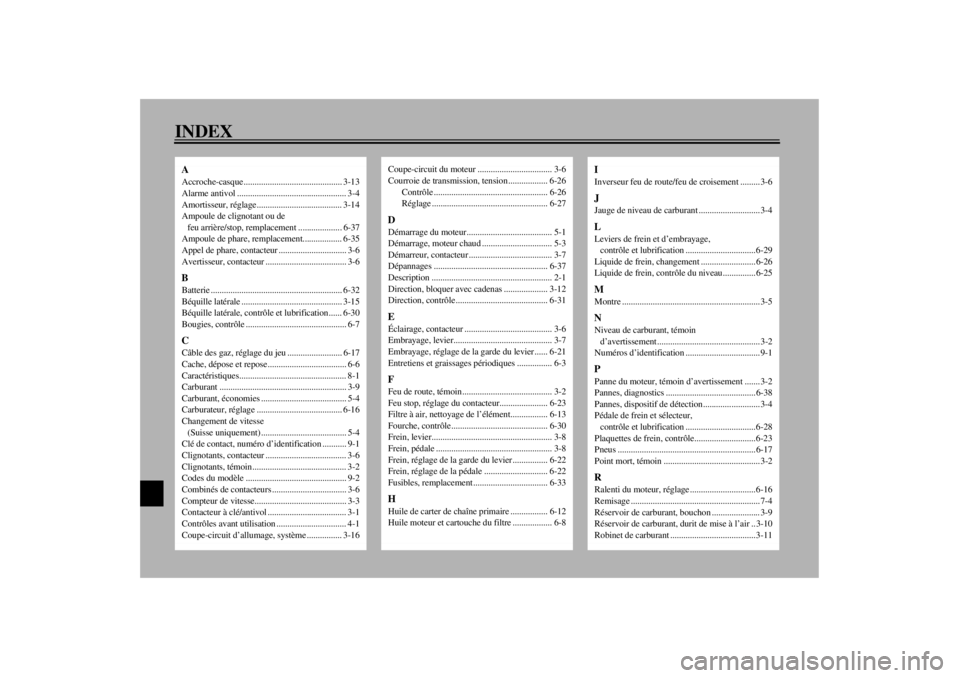

INDEXAAccroche-casque............................................. 3-13
Alarme antivol .................................................. 3-4
Amortisseur, réglage....................................... 3-14
Ampoule de clignotant ou de
feu arrière/stop, remplacement .................... 6-37
Ampoule de phare, remplacement.................. 6-35
Appel de phare, contacteur ............................... 3-6
Avertisseur, contacteur ..................................... 3-6BBatterie ............................................................ 6-32
Béquille latérale .............................................. 3-15
Béquille latérale, contrôle et lubrification ...... 6-30
Bougies, contrôle .............................................. 6-7CCâble des gaz, réglage du jeu ......................... 6-17
Cache, dépose et repose.................................... 6-6
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-9
Carburant, économies ....................................... 5-4
Carburateur, réglage ....................................... 6-16
Changement de vitesse
(Suisse uniquement) ....................................... 5-4
Clé de contact, numéro d’identification ........... 9-1
Clignotants, contacteur ..................................... 3-6
Clignotants, témoin........................................... 3-2
Codes du modèle .............................................. 9-2
Combinés de contacteurs .................................. 3-6
Compteur de vitesse.......................................... 3-3
Contacteur à clé/antivol .................................... 3-1
Contrôles avant utilisation ................................ 4-1
Coupe-circuit d’allumage, système ................ 3-16
Coupe-circuit du moteur .................................. 3-6
Courroie de transmission, tension .................. 6-26
Contrôle .................................................... 6-26
Réglage ..................................................... 6-27DDémarrage du moteur....................................... 5-1
Démarrage, moteur chaud ................................ 5-3
Démarreur, contacteur ...................................... 3-7
Dépannages .................................................... 6-37
Description ....................................................... 2-1
Direction, bloquer avec cadenas .................... 3-12
Direction, contrôle .......................................... 6-31EÉclairage, contacteur ........................................ 3-6
Embrayage, levier............................................. 3-7
Embrayage, réglage de la garde du levier ...... 6-21
Entretiens et graissages périodiques ................ 6-3FFeu de route, témoin ......................................... 3-2
Feu stop, réglage du contacteur...................... 6-23
Filtre à air, nettoyage de l’élément................. 6-13
Fourche, contrôle ............................................ 6-30
Frein, levier....................................................... 3-8
Frein, pédale ..................................................... 3-8
Frein, réglage de la garde du levier ................ 6-22
Frein, réglage de la pédale ............................. 6-22
Fusibles, remplacement .................................. 6-33HHuile de carter de chaîne primaire ................. 6-12
Huile moteur et cartouche du filtre .................. 6-8
IInverseur feu de route/feu de croisement ......... 3-6JJauge de niveau de carburant ............................ 3-4LLeviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-29
Liquide de frein, changement ......................... 6-26
Liquide de frein, contrôle du niveau............... 6-25MMontre ............................................................... 3-5NNiveau de carburant, témoin
d’avertissement ............................................... 3-2
Numéros d’identification .................................. 9-1PPanne du moteur, témoin d’avertissement ....... 3-2
Pannes, diagnostics ......................................... 6-38
Pannes, dispositif de détection.......................... 3-4
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-28
Plaquettes de frein, contrôle............................ 6-23
Pneus ............................................................... 6-17
Point mort, témoin ............................................ 3-2RRalenti du moteur, réglage .............................. 6-16
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-9
Réservoir de carburant, durit de mise à l’air .. 3-10
Robinet de carburant ....................................... 3-11
