Page 81 of 104

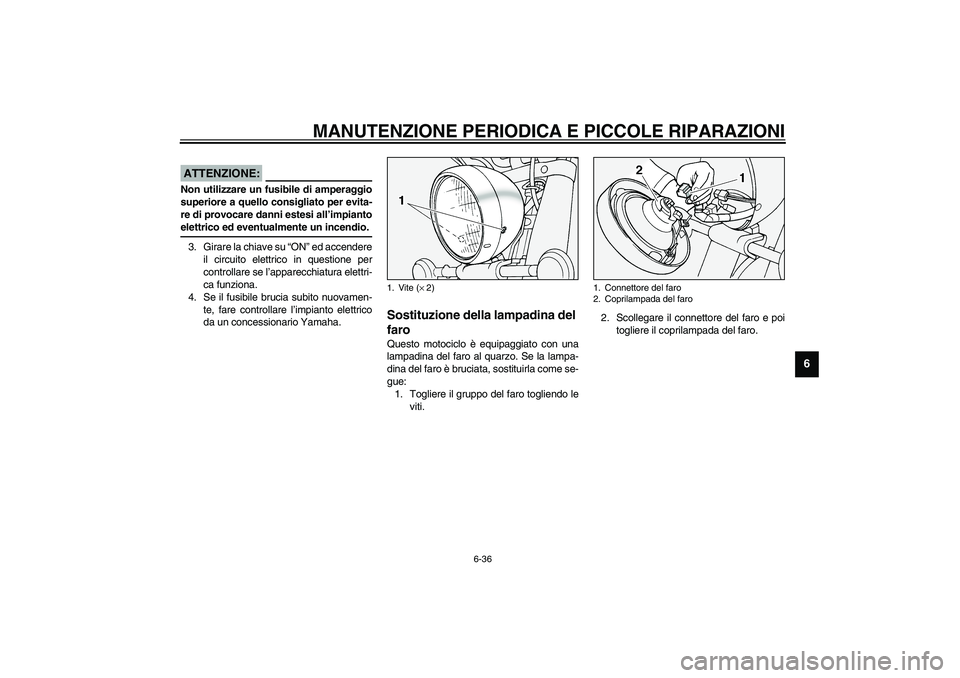

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-36
6
HC000103
ATTENZIONE:_ Non utilizzare un fusibile di amperaggio
superiore a quello consigliato per evita-
re di provocare danni estesi all’impianto
elettrico ed eventualmente un incendio. _3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura elettri-
ca funziona.
4. Se il fusibile brucia subito nuovamen-
te, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU04189
Sostituzione della lampadina del
faro Questo motociclo è equipaggiato con una
lampadina del faro al quarzo. Se la lampa-
dina del faro è bruciata, sostituirla come se-
gue:
1. Togliere il gruppo del faro togliendo le
viti.2. Scollegare il connettore del faro e poi
togliere il coprilampada del faro.1. Vite (× 2)
1. Connettore del faro
2. Coprilampada del faro
U5JAH3.book Page 36 Thursday, January 17, 2002 12:04 PM
Page 82 of 104

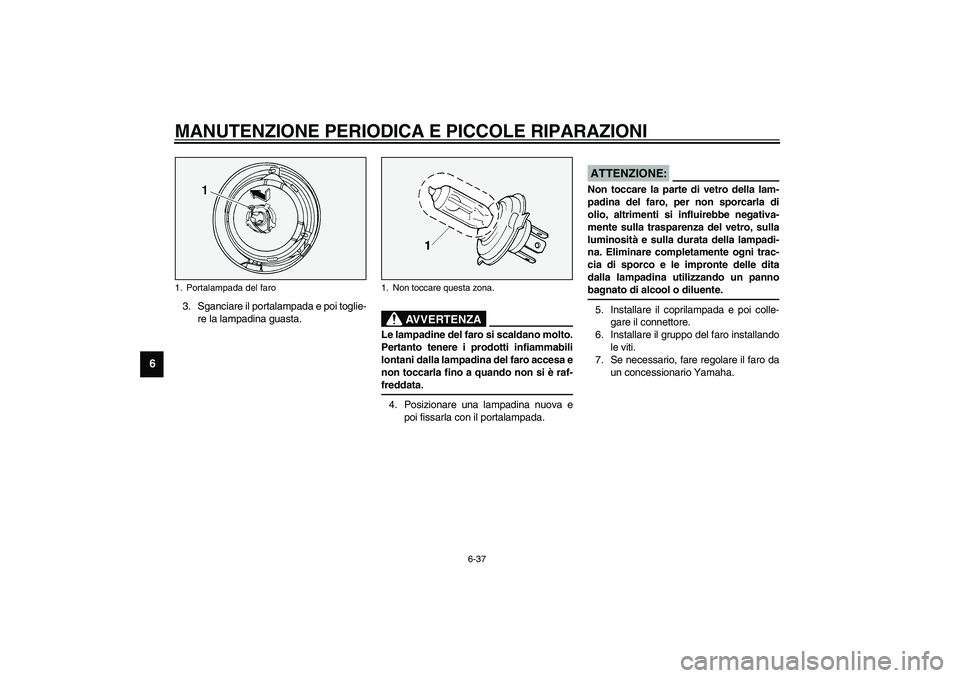

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-37
6
3. Sganciare il portalampada e poi toglie-
re la lampadina guasta.
HW000119
AVVERTENZA
_ Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata. _4. Posizionare una lampadina nuova e
poi fissarla con il portalampada.
HC000105
ATTENZIONE:_ Non toccare la parte di vetro della lam-
padina del faro, per non sporcarla di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle dita
dalla lampadina utilizzando un panno
bagnato di alcool o diluente. _5. Installare il coprilampada e poi colle-
gare il connettore.
6. Installare il gruppo del faro installando
le viti.
7. Se necessario, fare regolare il faro da
un concessionario Yamaha.
1. Portalampada del faro
1. Non toccare questa zona.
U5JAH3.book Page 37 Thursday, January 17, 2002 12:04 PM
Page 83 of 104

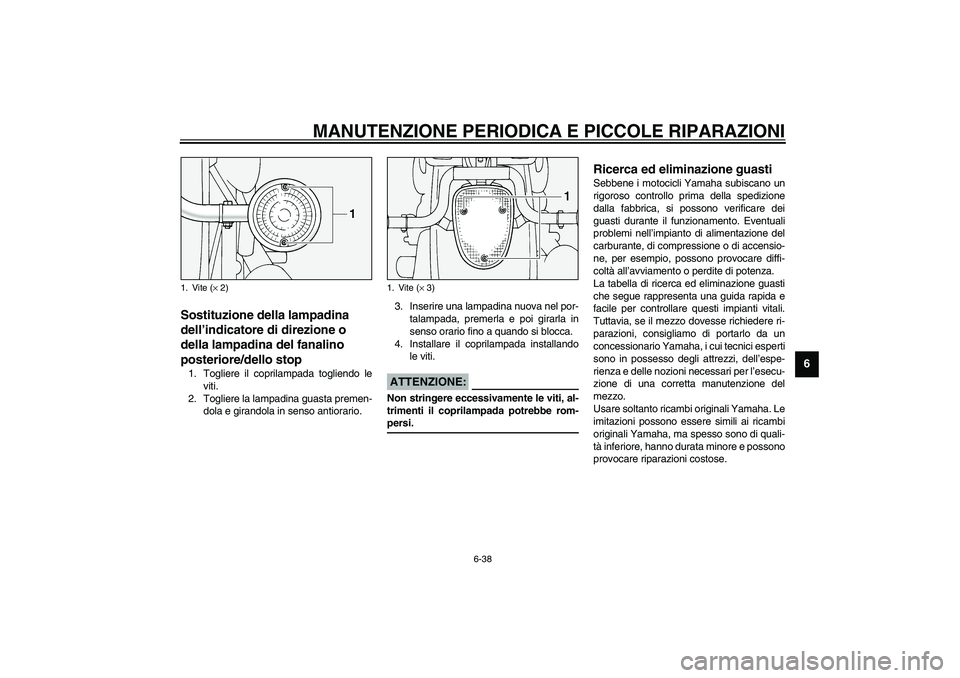

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-38
6
HAU00855
Sostituzione della lampadina
dell’indicatore di direzione o
della lampadina del fanalino
posteriore/dello stop 1. Togliere il coprilampada togliendo le
viti.
2. Togliere la lampadina guasta premen-
dola e girandola in senso antiorario.3. Inserire una lampadina nuova nel por-
talampada, premerla e poi girarla in
senso orario fino a quando si blocca.
4. Installare il coprilampada installando
le viti.
HC000108
ATTENZIONE:_ Non stringere eccessivamente le viti, al-
trimenti il coprilampada potrebbe rom-
persi. _
HAU01008
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei
guasti durante il funzionamento. Eventuali
problemi nell’impianto di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il mezzo dovesse richiedere ri-
parazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
mezzo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
1. Vite (× 2)
1. Vite (× 3)
U5JAH3.book Page 38 Thursday, January 17, 2002 12:04 PM
Page 84 of 104
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-39
6
HAU01297

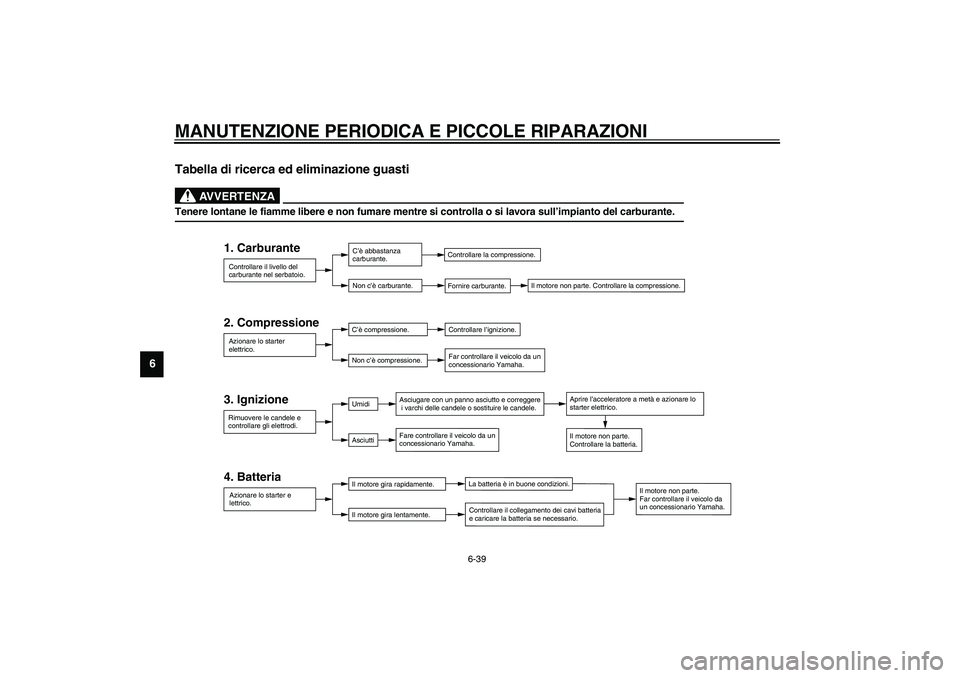

Tabella di ricerca ed eliminazione guasti
HW000125
AVVERTENZA
_ Tenere lontane le fiamme libere e non fumare mentre si controlla o si lavora sull’impianto del carburante. _
n
2. Compressione
3. Ignizione
4. Batteria 1. CarburanteControllare il livello del
carburante nel serbatoio.
Non c’è carburante.
Fornire carburante.
Azionare lo starter
elettrico.C’è compressione.
Controllare l’ignizione.
Far controllare il veicolo da un
concessionario Yamaha.
Rimuovere le candele e
controllare gli elettrodi.Umidi
AsciuttiAsciugare con un panno asciutto e correggere
i varchi delle candele o sostituire le candele.
Fare controllare il veicolo da un
concessionario Yamaha.Aprire l’acceleratore a metà e azionare lo
starter elettrico.
Il motore non parte.
Controllare la batteria.
Il motore gira rapidamente.
Il motore gira lentamente.La batteria è in buone condizioni.
Controllare il collegamento dei cavi batteria
e caricare la batteria se necessario.
Il motore non parte. Controllare la compressione.
Il motore non parte.
Far controllare il veicolo da
un concessionario Yamaha.
Azionare lo starter e
lettrico.
Controllare la compressione.
Non c’è compressione.C’è abbastanza
carburante.
U5JAH3.book Page 39 Thursday, January 17, 2002 12:04 PM
Page 85 of 104

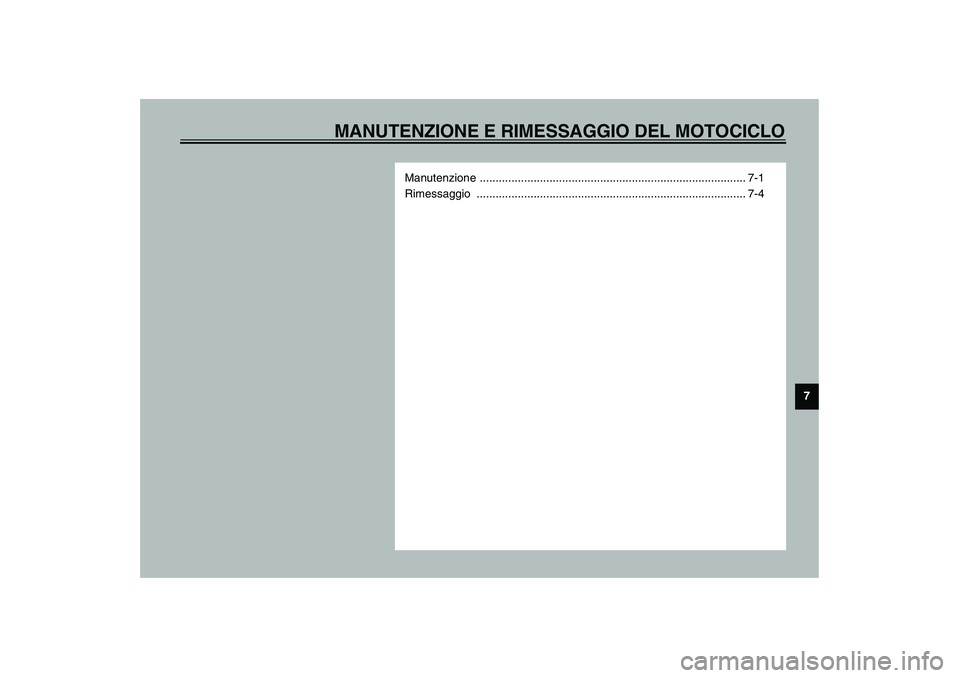

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7
Manutenzione .................................................................................... 7-1
Rimessaggio ..................................................................................... 7-4
U5JAH3.book Page 1 Thursday, January 17, 2002 12:04 PM
Page 86 of 104
7-1
7
HAU03708*

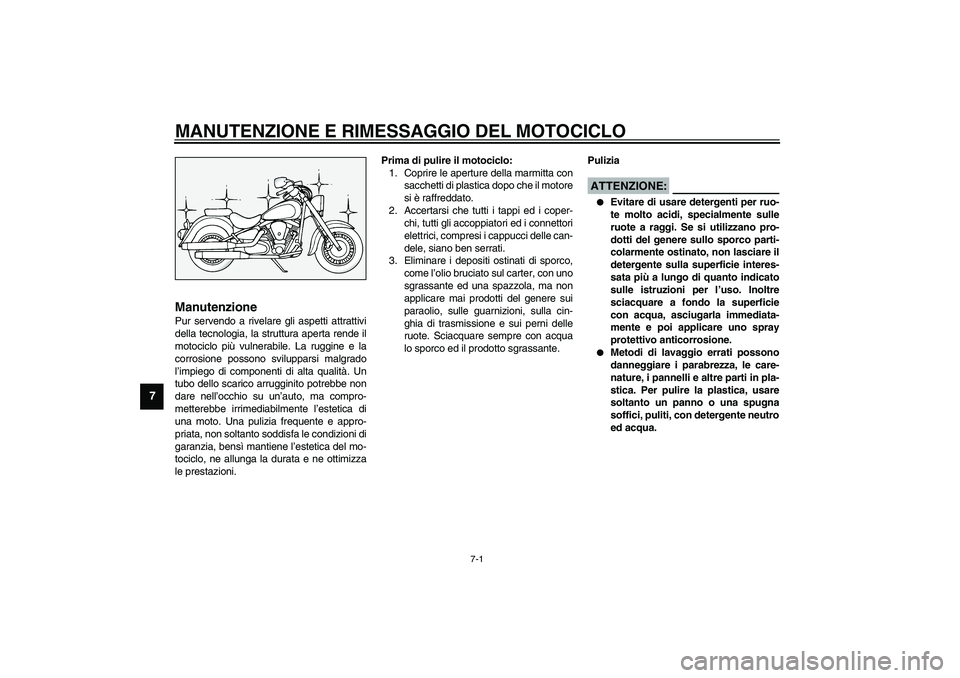

7-MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLOManutenzione Pur servendo a rivelare gli aspetti attrattivi
della tecnologia, la struttura aperta rende il
motociclo più vulnerabile. La ruggine e la
corrosione possono svilupparsi malgrado
l’impiego di componenti di alta qualità. Un
tubo dello scarico arrugginito potrebbe non
dare nell’occhio su un’auto, ma compro-
metterebbe irrimediabilmente l’estetica di
una moto. Una pulizia frequente e appro-
priata, non soltanto soddisfa le condizioni di
garanzia, bensì mantiene l’estetica del mo-
tociclo, ne allunga la durata e ne ottimizza
le prestazioni.Prima di pulire il motociclo:
1. Coprire le aperture della marmitta con
sacchetti di plastica dopo che il motore
si è raffreddato.
2. Accertarsi che tutti i tappi ed i coper-
chi, tutti gli accoppiatori ed i connettori
elettrici, compresi i cappucci delle can-
dele, siano ben serrati.
3. Eliminare i depositi ostinati di sporco,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai prodotti del genere sui
paraolio, sulle guarnizioni, sulla cin-
ghia di trasmissione e sui perni delle
ruote. Sciacquare sempre con acqua
lo sporco ed il prodotto sgrassante.Pulizia
HCA00010
ATTENZIONE:_
Evitare di usare detergenti per ruo-
te molto acidi, specialmente sulle
ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco parti-
colarmente ostinato, non lasciare il
detergente sulla superficie interes-
sata più a lungo di quanto indicato
sulle istruzioni per l’uso. Inoltre
sciacquare a fondo la superficie
con acqua, asciugarla immediata-
mente e poi applicare uno spray
protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare i parabrezza, le care-
nature, i pannelli e altre parti in pla-
stica. Per pulire la plastica, usare
soltanto un panno o una spugna
soffici, puliti, con detergente neutro
ed acqua.
U5JAH3.book Page 1 Thursday, January 17, 2002 12:04 PM
Page 87 of 104

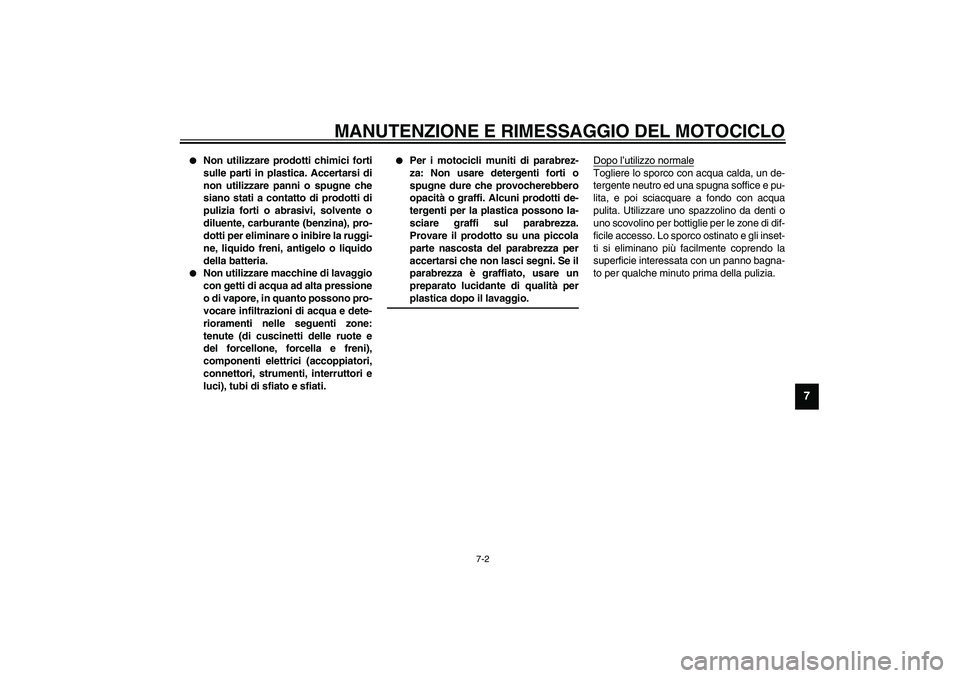

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-2
7
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati a contatto di prodotti di
pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per eliminare o inibire la ruggi-
ne, liquido freni, antigelo o liquido
della batteria.
Non utilizzare macchine di lavaggio
con getti di acqua ad alta pressione
o di vapore, in quanto possono pro-
vocare infiltrazioni di acqua e dete-
rioramenti nelle seguenti zone:
tenute (di cuscinetti delle ruote e
del forcellone, forcella e freni),
componenti elettrici (accoppiatori,
connettori, strumenti, interruttori e
luci), tubi di sfiato e sfiati.
Per i motocicli muniti di parabrez-
za: Non usare detergenti forti o
spugne dure che provocherebbero
opacità o graffi. Alcuni prodotti de-
tergenti per la plastica possono la-
sciare graffi sul parabrezza.
Provare il prodotto su una piccola
parte nascosta del parabrezza per
accertarsi che non lasci segni. Se il
parabrezza è graffiato, usare un
preparato lucidante di qualità per
plastica dopo il lavaggio.
_
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco ostinato e gli inset-
ti si eliminano più facilmente coprendo la
superficie interessata con un panno bagna-
to per qualche minuto prima della pulizia.
U5JAH3.book Page 2 Thursday, January 17, 2002 12:04 PM
Page 88 of 104

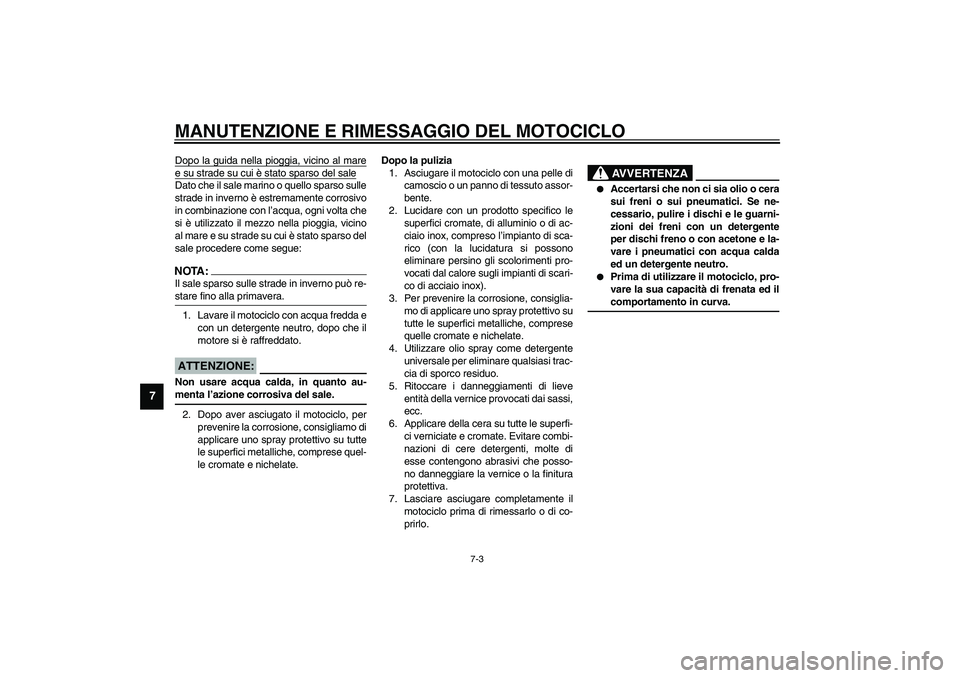

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-3
7
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del saleDato che il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino
al mare e su strade su cui è stato sparso del
sale procedere come segue:NOTA:_ Il sale sparso sulle strade in inverno può re-
stare fino alla primavera. _1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
HCA00012
ATTENZIONE:_ Non usare acqua calda, in quanto au-
menta l’azione corrosiva del sale. _2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate.Dopo la pulizia
1. Asciugare il motociclo con una pelle di
camoscio o un panno di tessuto assor-
bente.
2. Lucidare con un prodotto specifico le
superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico (con la lucidatura si possono
eliminare persino gli scolorimenti pro-
vocati dal calore sugli impianti di scari-
co di acciaio inox).
3. Per prevenire la corrosione, consiglia-
mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
4. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
5. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sassi,
ecc.
6. Applicare della cera su tutte le superfi-
ci verniciate e cromate. Evitare combi-
nazioni di cere detergenti, molte di
esse contengono abrasivi che posso-
no danneggiare la vernice o la finitura
protettiva.
7. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
HWA00001
AVVERTENZA
_
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici. Se ne-
cessario, pulire i dischi e le guarni-
zioni dei freni con un detergente
per dischi freno o con acetone e la-
vare i pneumatici con acqua calda
ed un detergente neutro.
Prima di utilizzare il motociclo, pro-
vare la sua capacità di frenata ed il
comportamento in curva.
_
U5JAH3.book Page 3 Thursday, January 17, 2002 12:04 PM
Page 89 of 104

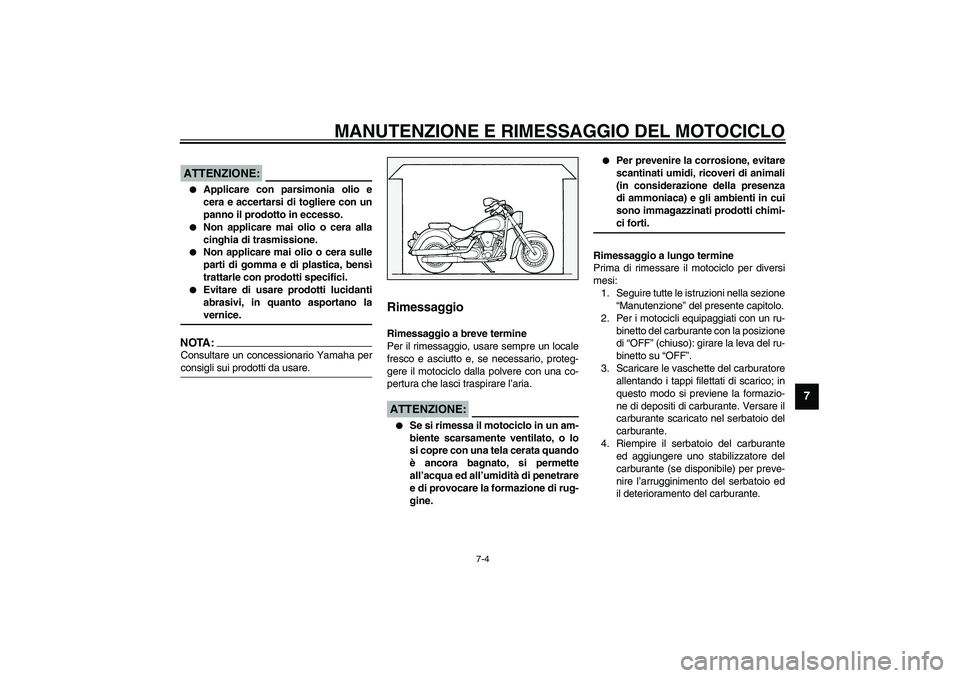

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-4
7
HCA00033
ATTENZIONE:_
Applicare con parsimonia olio e
cera e accertarsi di togliere con un
panno il prodotto in eccesso.
Non applicare mai olio o cera alla
cinghia di trasmissione.
Non applicare mai olio o cera sulle
parti di gomma e di plastica, bensì
trattarle con prodotti specifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la
vernice.
_NOTA:_ Consultare un concessionario Yamaha per
consigli sui prodotti da usare. _
Rimessaggio Rimessaggio a breve termine
Per il rimessaggio, usare sempre un locale
fresco e asciutto e, se necessario, proteg-
gere il motociclo dalla polvere con una co-
pertura che lasci traspirare l’aria.
HCA00014
ATTENZIONE:_
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo
si copre con una tela cerata quando
è ancora bagnato, si permette
all’acqua ed all’umidità di penetrare
e di provocare la formazione di rug-
gine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri di animali
(in considerazione della presenza
di ammoniaca) e gli ambienti in cui
sono immagazzinati prodotti chimi-
ci forti.
_Rimessaggio a lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Manutenzione” del presente capitolo.
2. Per i motocicli equipaggiati con un ru-
binetto del carburante con la posizione
di “OFF” (chiuso): girare la leva del ru-
binetto su “OFF”.
3. Scaricare le vaschette del carburatore
allentando i tappi filettati di scarico; in
questo modo si previene la formazio-
ne di depositi di carburante. Versare il
carburante scaricato nel serbatoio del
carburante.
4. Riempire il serbatoio del carburante
ed aggiungere uno stabilizzatore del
carburante (se disponibile) per preve-
nire l’arrugginimento del serbatoio ed
il deterioramento del carburante.
U5JAH3.book Page 4 Thursday, January 17, 2002 12:04 PM
Page 90 of 104

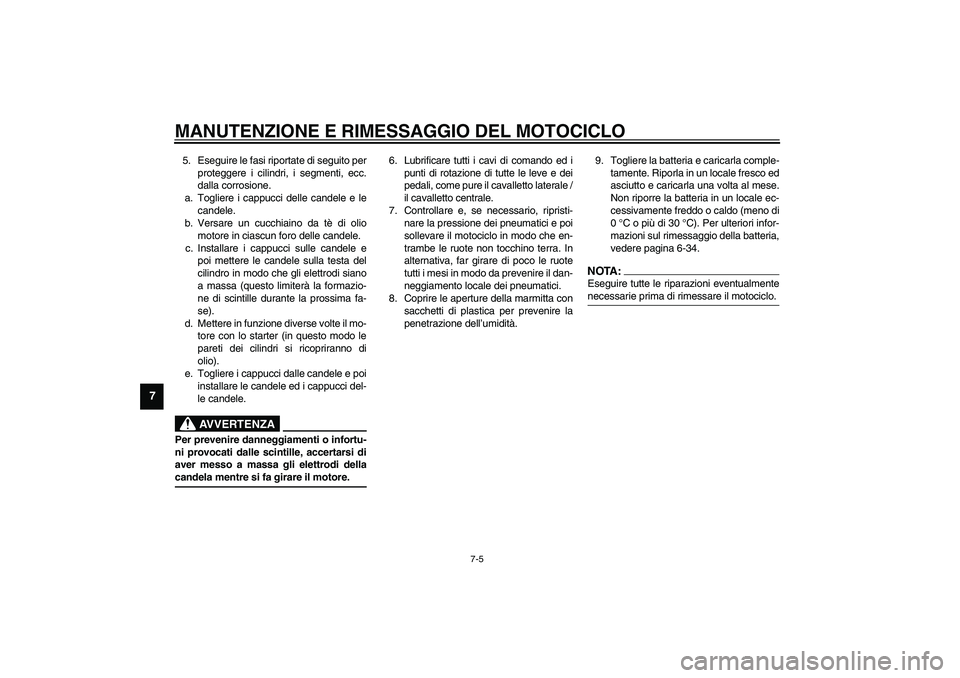

MANUTENZIONE E RIMESSAGGIO DEL MOTOCICLO
7-5
7
5. Eseguire le fasi riportate di seguito per
proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci delle candele e le
candele.
b. Versare un cucchiaino da tè di olio
motore in ciascun foro delle candele.
c. Installare i cappucci sulle candele e
poi mettere le candele sulla testa del
cilindro in modo che gli elettrodi siano
a massa (questo limiterà la formazio-
ne di scintille durante la prossima fa-
se).
d. Mettere in funzione diverse volte il mo-
tore con lo starter (in questo modo le
pareti dei cilindri si ricopriranno di
olio).
e. Togliere i cappucci dalle candele e poi
installare le candele ed i cappucci del-
le candele.
HWA00003
AVVERTENZA
_ Per prevenire danneggiamenti o infortu-
ni provocati dalle scintille, accertarsi di
aver messo a massa gli elettrodi della
candela mentre si fa girare il motore. _
6. Lubrificare tutti i cavi di comando ed i
punti di rotazione di tutte le leve e dei
pedali, come pure il cavalletto laterale /
il cavalletto centrale.7. Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e poi
sollevare il motociclo in modo che en-
trambe le ruote non tocchino terra. In
alternativa, far girare di poco le ruote
tutti i mesi in modo da prevenire il dan-
neggiamento locale dei pneumatici.
8. Coprire le aperture della marmitta con
sacchetti di plastica per prevenire la
penetrazione dell’umidità.9. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un locale ec-
cessivamente freddo o caldo (meno di
0°C o più di 30°C). Per ulteriori infor-
mazioni sul rimessaggio della batteria,
vedere pagina 6-34.
NOTA:_ Eseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo. _
U5JAH3.book Page 5 Thursday, January 17, 2002 12:04 PM
