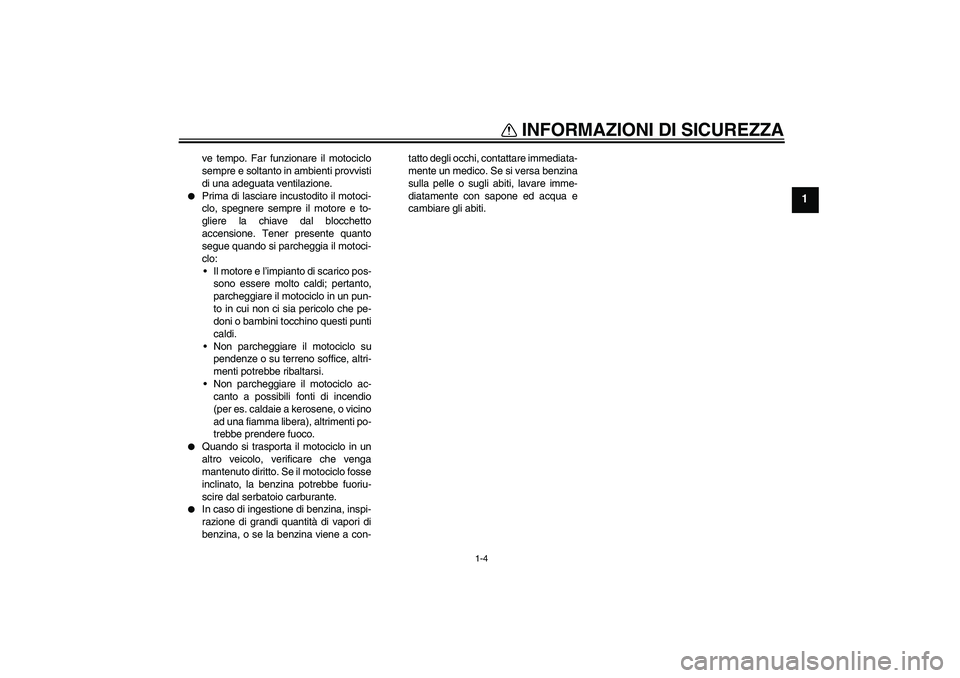

INFORMAZIONI DI SICUREZZA
1-4
1
ve tempo. Far funzionare il motociclo
sempre e soltanto in ambienti provvisti
di una adeguata ventilazione.


Prima di lasciare incustodito il motoci-
clo, spegnere sempre il motore e to-
gliere la chiave dal blocchetto
accensione. Tener presente quanto
segue quando si parcheggia il motoci-
clo:
Il motore e l’impianto di scarico pos-
sono essere molto caldi; pertanto,
parcheggiare il motociclo in un pun-
to in cui non ci sia pericolo che pe-
doni o bambini tocchino questi punti
caldi.
Non parcheggiare il motociclo su
pendenze o su terreno soffice, altri-
menti potrebbe ribaltarsi.
Non parcheggiare il motociclo ac-
canto a possibili fonti di incendio
(per es. caldaie a kerosene, o vicino
ad una fiamma libera), altrimenti po-
trebbe prendere fuoco.


Quando si trasporta il motociclo in un
altro veicolo, verificare che venga
mantenuto diritto. Se il motociclo fosse
inclinato, la benzina potrebbe fuoriu-
scire dal serbatoio carburante.


In caso di ingestione di benzina, inspi-
razione di grandi quantità di vapori di
benzina, o se la benzina viene a con-tatto degli occhi, contattare immediata-
mente un medico. Se si versa benzina
sulla pelle o sugli abiti, lavare imme-
diatamente con sapone ed acqua e
cambiare gli abiti.
U5C4H0H0.book Page 4 Friday, March 10, 2006 9:34 AM

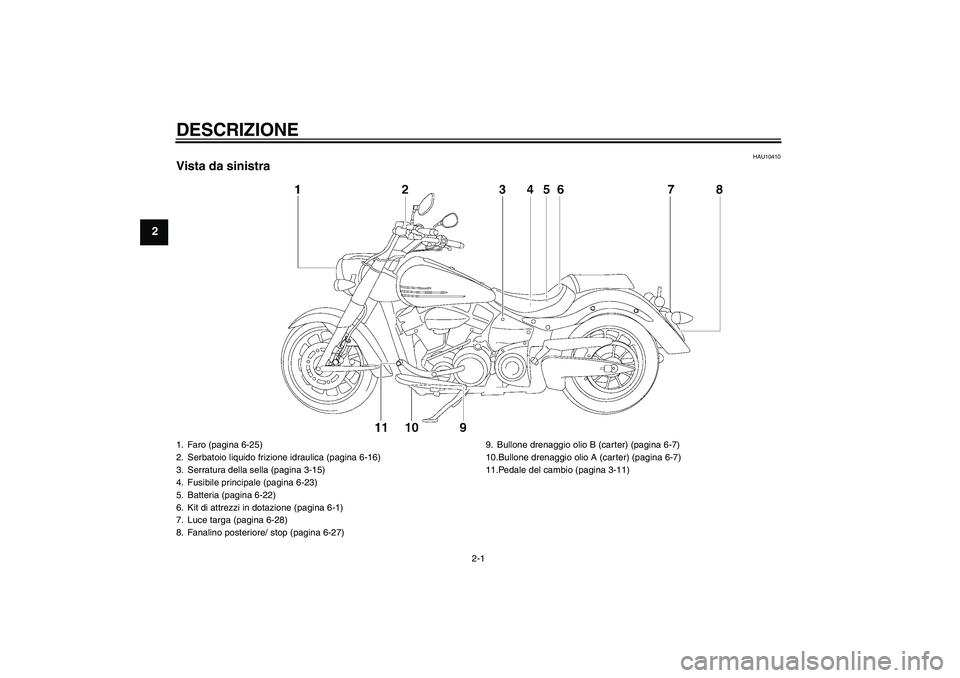

DESCRIZIONE
2-1
2
HAU10410
Vista da sinistra1. Faro (pagina 6-25)
2. Serbatoio liquido frizione idraulica (pagina 6-16)
3. Serratura della sella (pagina 3-15)
4. Fusibile principale (pagina 6-23)
5. Batteria (pagina 6-22)
6. Kit di attrezzi in dotazione (pagina 6-1)
7. Luce targa (pagina 6-28)
8. Fanalino posteriore/ stop (pagina 6-27)9. Bullone drenaggio olio B (carter) (pagina 6-7)
10.Bullone drenaggio olio A (carter) (pagina 6-7)
11.Pedale del cambio (pagina 3-11)U5C4H0H0.book Page 1 Friday, March 10, 2006 9:34 AM

DESCRIZIONE
2-2
2
HAU10420

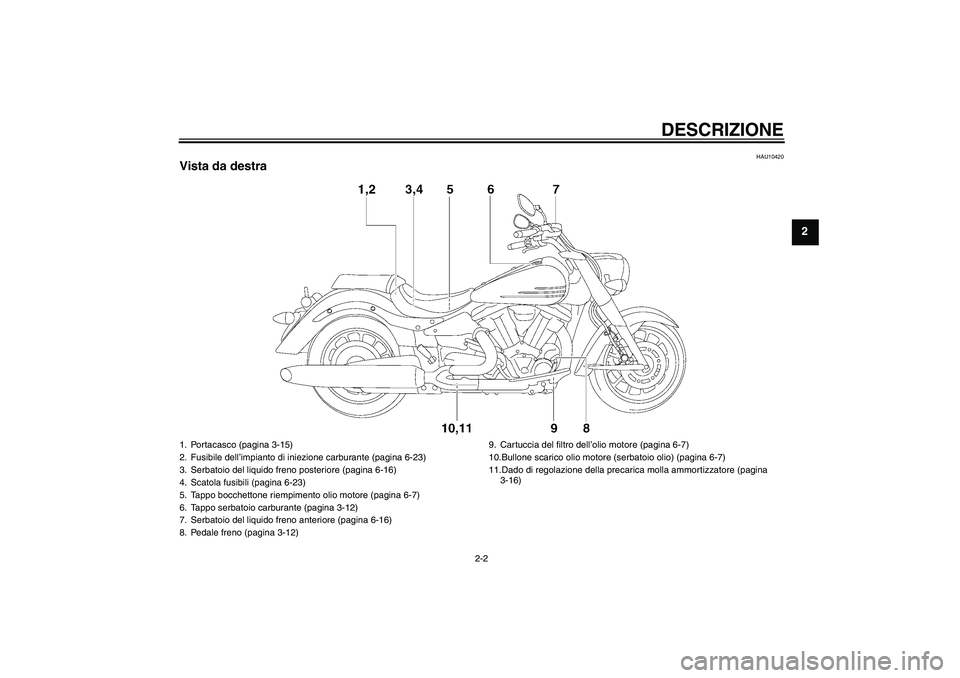

Vista da destra1. Portacasco (pagina 3-15)
2. Fusibile dell’impianto di iniezione carburante (pagina 6-23)
3. Serbatoio del liquido freno posteriore (pagina 6-16)
4. Scatola fusibili (pagina 6-23)
5. Tappo bocchettone riempimento olio motore (pagina 6-7)
6. Tappo serbatoio carburante (pagina 3-12)
7. Serbatoio del liquido freno anteriore (pagina 6-16)
8. Pedale freno (pagina 3-12)9. Cartuccia del filtro dell’olio motore (pagina 6-7)
10.Bullone scarico olio motore (serbatoio olio) (pagina 6-7)
11.Dado di regolazione della precarica molla ammortizzatore (pagina
3-16)
U5C4H0H0.book Page 2 Friday, March 10, 2006 9:34 AM

DESCRIZIONE
2-3
2
HAU10430

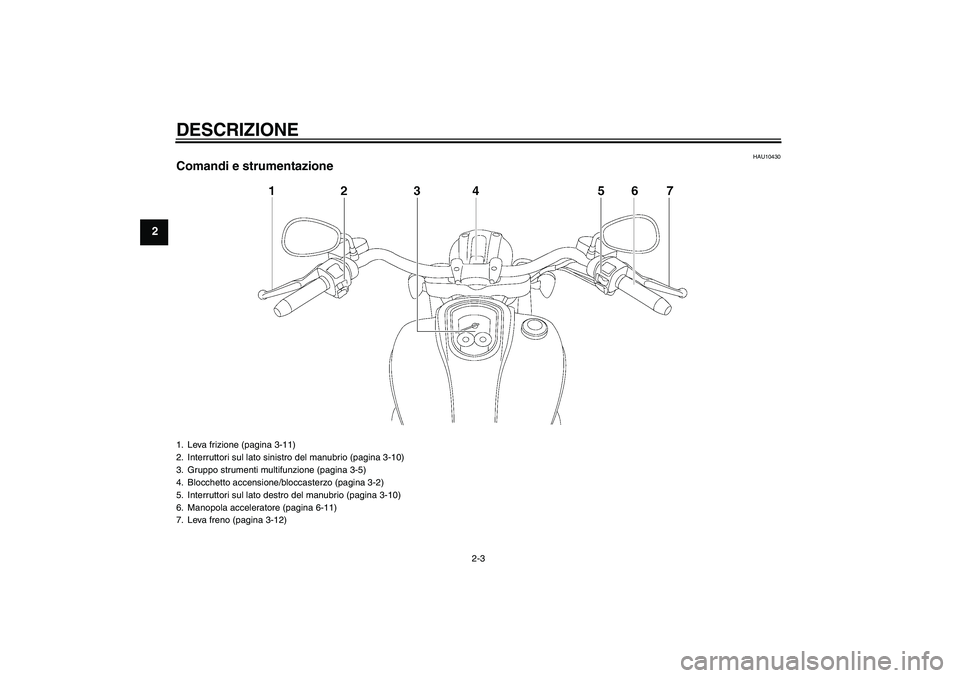

Comandi e strumentazione1. Leva frizione (pagina 3-11)
2. Interruttori sul lato sinistro del manubrio (pagina 3-10)
3. Gruppo strumenti multifunzione (pagina 3-5)
4. Blocchetto accensione/bloccasterzo (pagina 3-2)
5. Interruttori sul lato destro del manubrio (pagina 3-10)
6. Manopola acceleratore (pagina 6-11)
7. Leva freno (pagina 3-12)U5C4H0H0.book Page 3 Friday, March 10, 2006 9:34 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10972

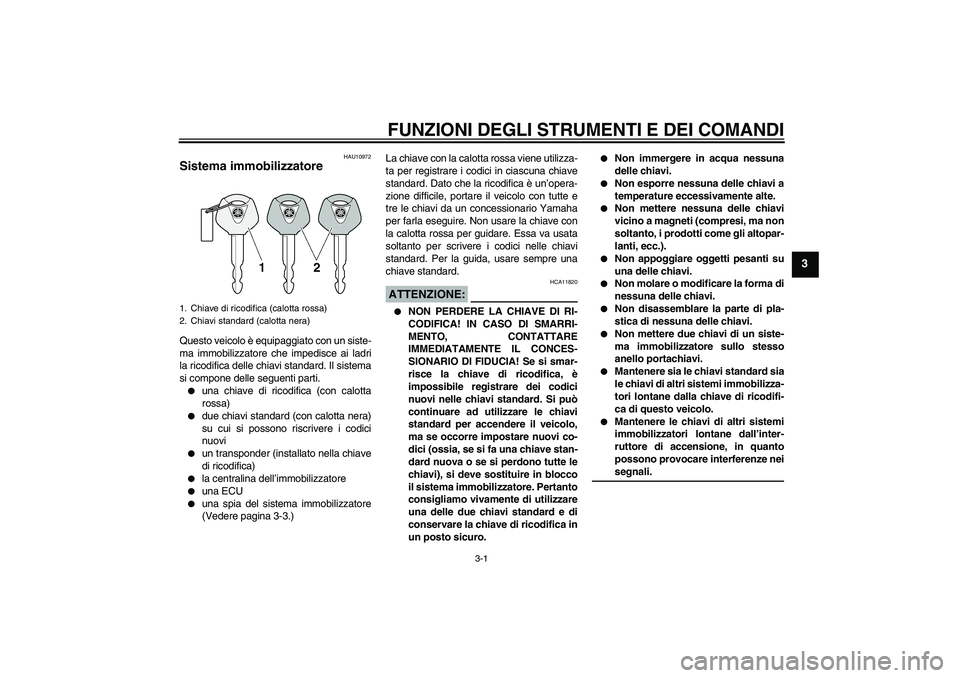

Sistema immobilizzatore Questo veicolo è equipaggiato con un siste-
ma immobilizzatore che impedisce ai ladri
la ricodifica delle chiavi standard. Il sistema
si compone delle seguenti parti.

una chiave di ricodifica (con calotta
rossa)


due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi


un transponder (installato nella chiave
di ricodifica)


la centralina dell’immobilizzatore


una ECU


una spia del sistema immobilizzatore
(Vedere pagina 3-3.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Dato che la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE:
HCA11820


NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco
il sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.


Non immergere in acqua nessuna
delle chiavi.


Non esporre nessuna delle chiavi a
temperature eccessivamente alte.


Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).


Non appoggiare oggetti pesanti su
una delle chiavi.


Non molare o modificare la forma di
nessuna delle chiavi.


Non disassemblare la parte di pla-
stica di nessuna delle chiavi.


Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.


Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.


Mantenere le chiavi di altri sistemi
immobilizzatori lontane dall’inter-
ruttore di accensione, in quanto
possono provocare interferenze neisegnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)
U5C4H0H0.book Page 1 Friday, March 10, 2006 9:34 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10471

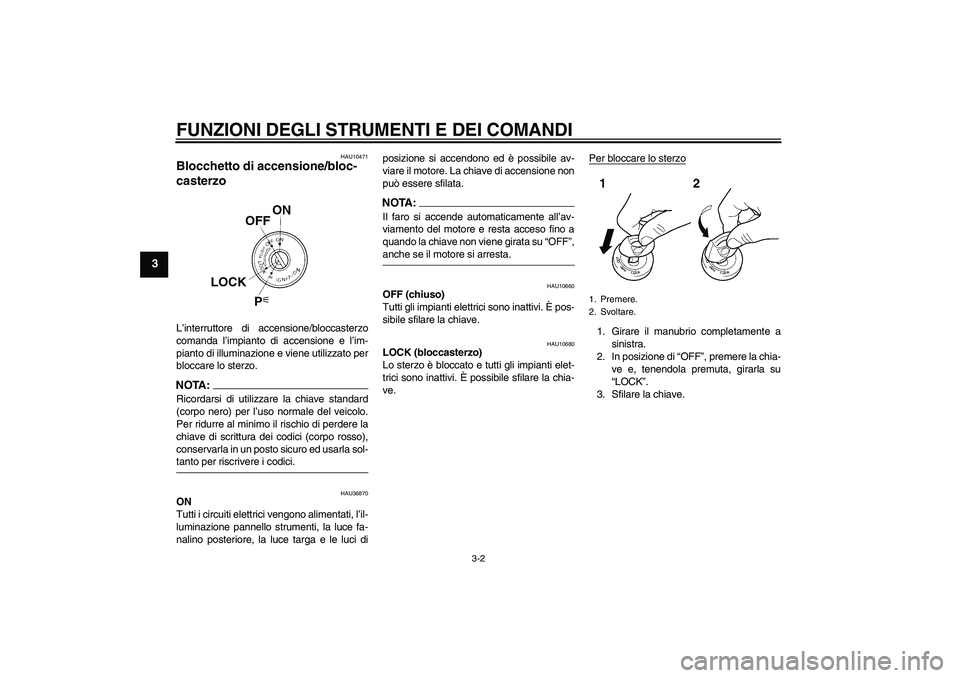

Blocchetto di accensione/bloc-
casterzo L’interruttore di accensione/bloccasterzo
comanda l’impianto di accensione e l’im-
pianto di illuminazione e viene utilizzato per
bloccare lo sterzo.NOTA :
Ricordarsi di utilizzare la chiave standard
(corpo nero) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di scrittura dei codici (corpo rosso),
conservarla in un posto sicuro ed usarla sol-tanto per riscrivere i codici.
HAU36870
ON
Tutti i circuiti elettrici vengono alimentati, l’il-
luminazione pannello strumenti, la luce fa-
nalino posteriore, la luce targa e le luci diposizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.
NOTA:Il faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su “OFF”,anche se il motore si arresta.
HAU10660
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È pos-
sibile sfilare la chiave.
HAU10680
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.Per bloccare lo sterzo
1. Girare il manubrio completamente a
sinistra.
2. In posizione di “OFF”, premere la chia-
ve e, tenendola premuta, girarla su
“LOCK”.
3. Sfilare la chiave.1. Premere.
2. Svoltare.
U5C4H0H0.book Page 2 Friday, March 10, 2006 9:34 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoInserire la chiave e, tenendola premuta, gi-
rarla su “OFF”.
AVVERTENZA
HWA10060
Non girare mai la chiave in posizione di
“OFF” o “LOCK” mentre il veicolo è in
movimento, altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti. Assicurarsi che il veicolo sia
ben fermo prima di girare la chiave in po-sizione di “OFF” o “LOCK”.
HAU10941
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inattivi.
È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di po-
ter girare la chiave su “”.
ATTENZIONE:
HCA11020
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare labatteria.
HAU11003
Spie di segnalazione e di avverti-
mento
HAU11030
Spie indicatori di direzione “” e “”
La spia di segnalazione corrispondente
lampeggia ogni qualvolta l’interruttore degli
indicatori di direzione viene spostato a sini-
stra o destra.
1. Premere.
2. Svoltare.
1. Spia marcia in folle “”
2. Spia di segnalazione del sistema immobiliz-
zatore
3. Spia luce abbagliante “”
4. Spia indicatore di direzione destro “”
5. Spia indicatore di direzione sinistro “”
6. Spia d’avvertimento problemi al motore
“”
7. Spia d’avvertimento livello carburante “”
U5C4H0H0.book Page 3 Friday, March 10, 2006 9:34 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3

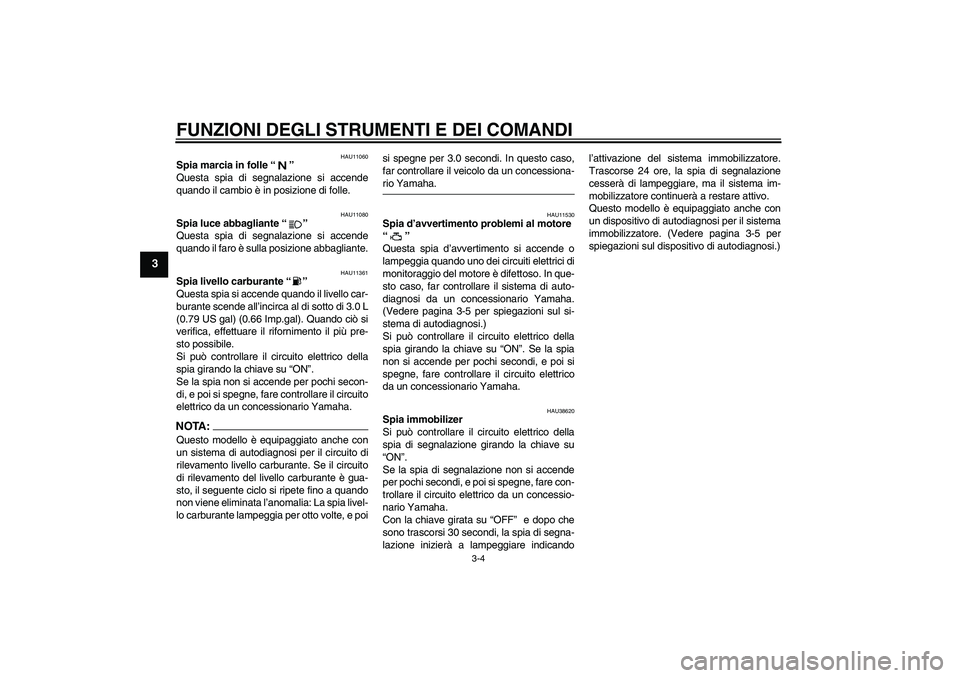

HAU11060
Spia marcia in folle “”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11080
Spia luce abbagliante “”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbagliante.
HAU11361
Spia livello carburante “”
Questa spia si accende quando il livello car-
burante scende all’incirca al di sotto di 3.0 L
(0.79 US gal) (0.66 Imp.gal). Quando ciò si
verifica, effettuare il rifornimento il più pre-
sto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”.
Se la spia non si accende per pochi secon-
di, e poi si spegne, fare controllare il circuito
elettrico da un concessionario Yamaha.NOTA:Questo modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se il circuito
di rilevamento del livello carburante è gua-
sto, il seguente ciclo si ripete fino a quando
non viene eliminata l’anomalia: La spia livel-
lo carburante lampeggia per otto volte, e poisi spegne per 3.0 secondi. In questo caso,
far controllare il veicolo da un concessiona-
rio Yamaha.
HAU11530
Spia d’avvertimento problemi al motore
“”
Questa spia d’avvertimento si accende o
lampeggia quando uno dei circuiti elettrici di
monitoraggio del motore è difettoso. In que-
sto caso, far controllare il sistema di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-5 per spiegazioni sul si-
stema di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. Se la spia
non si accende per pochi secondi, e poi si
spegne, fare controllare il circuito elettrico
da un concessionario Yamaha.
HAU38620
Spia immobilizer
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare con-
trollare il circuito elettrico da un concessio-
nario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicandol’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore. (Vedere pagina 3-5 per
spiegazioni sul dispositivo di autodiagnosi.)
U5C4H0H0.book Page 4 Friday, March 10, 2006 9:34 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU40730

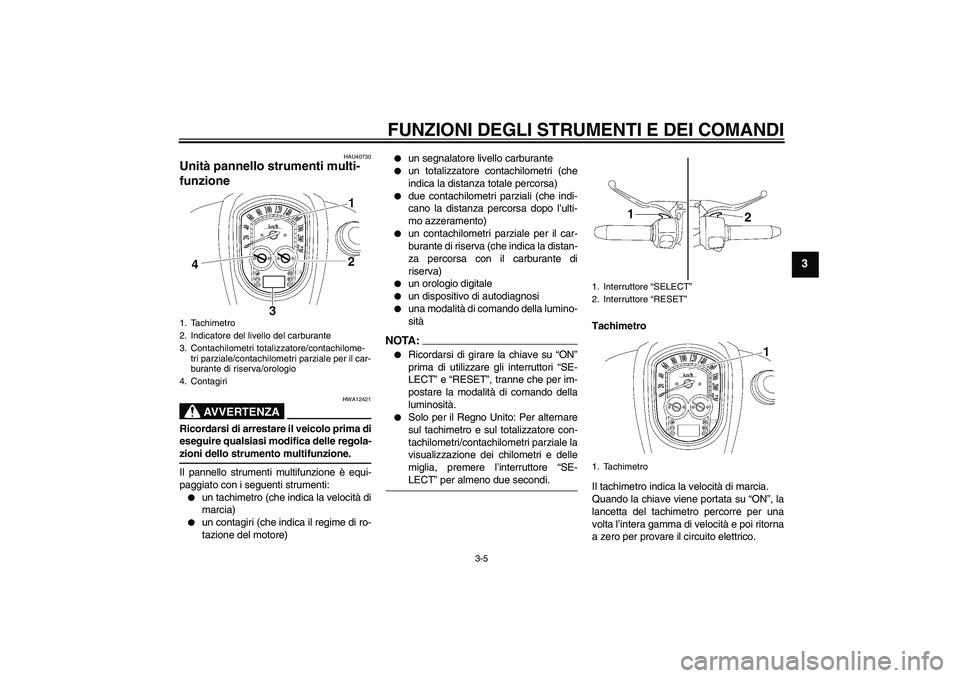

Unità pannello strumenti multi-
funzione
AVVERTENZA
HWA12421
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-zioni dello strumento multifunzione.
Il pannello strumenti multifunzione è equi-
paggiato con i seguenti strumenti:

un tachimetro (che indica la velocità di
marcia)


un contagiri (che indica il regime di ro-
tazione del motore)


un segnalatore livello carburante


un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)


un orologio digitale


un dispositivo di autodiagnosi


una modalità di comando della lumino-
sità
NOTA :

Ricordarsi di girare la chiave su “ON”
prima di utilizzare gli interruttori “SE-
LECT” e “RESET”, tranne che per im-
postare la modalità di comando della
luminosità.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere l’interruttore “SE-LECT” per almeno due secondi.Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
1. Tachimetro
2. Indicatore del livello del carburante
3. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
4. Contagiri
1. Interruttore “SELECT”
2. Interruttore “RESET”
1. Tachimetro
U5C4H0H0.book Page 5 Friday, March 10, 2006 9:34 AM

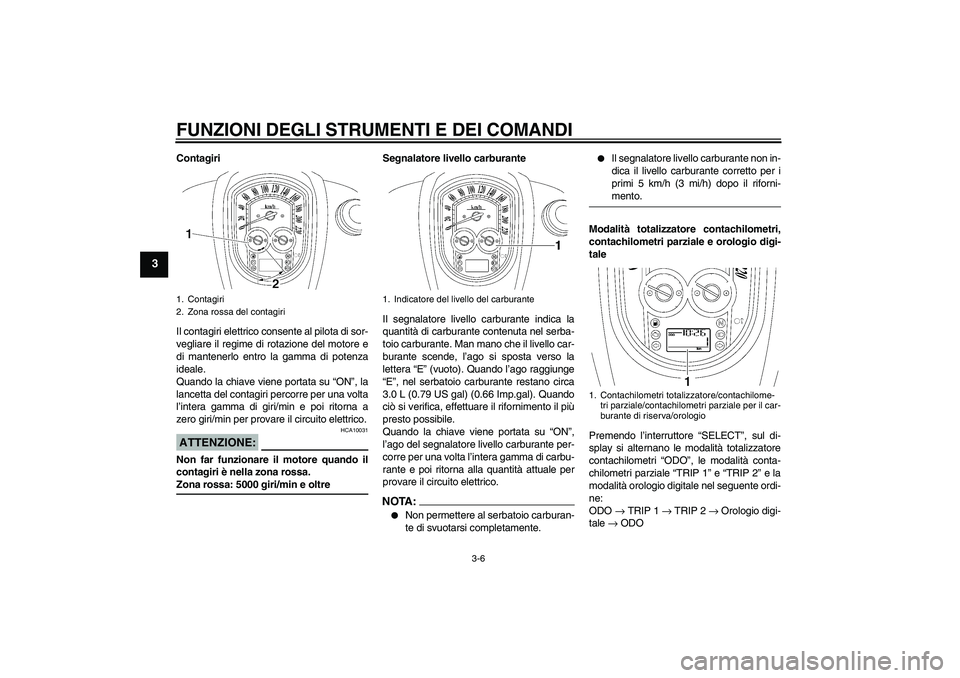

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 5000 giri/min e oltreSegnalatore livello carburante
Il segnalatore livello carburante indica la
quantità di carburante contenuta nel serba-
toio carburante. Man mano che il livello car-
burante scende, l’ago si sposta verso la
lettera “E” (vuoto). Quando l’ago raggiunge
“E”, nel serbatoio carburante restano circa
3.0 L (0.79 US gal) (0.66 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.
Quando la chiave viene portata su “ON”,
l’ago del segnalatore livello carburante per-
corre per una volta l’intera gamma di carbu-
rante e poi ritorna alla quantità attuale per
provare il circuito elettrico.
NOTA:

Non permettere al serbatoio carburan-
te di svuotarsi completamente.


Il segnalatore livello carburante non in-
dica il livello carburante corretto per i
primi 5 km/h (3 mi/h) dopo il riforni-mento.
Modalità totalizzatore contachilometri,
contachilometri parziale e orologio digi-
tale
Premendo l’interruttore “SELECT”, sul di-
splay si alternano le modalità totalizzatore
contachilometri “ODO”, le modalità conta-
chilometri parziale “TRIP 1” e “TRIP 2” e la
modalità orologio digitale nel seguente ordi-
ne:
ODO → TRIP 1 → TRIP 2 → Orologio digi-
tale → ODO
1. Contagiri
2. Zona rossa del contagiri
1. Indicatore del livello del carburante
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva/orologio
U5C4H0H0.book Page 6 Friday, March 10, 2006 9:34 AM
