YAMAHA XV1900A 2006 Manuale duso (in Italian)

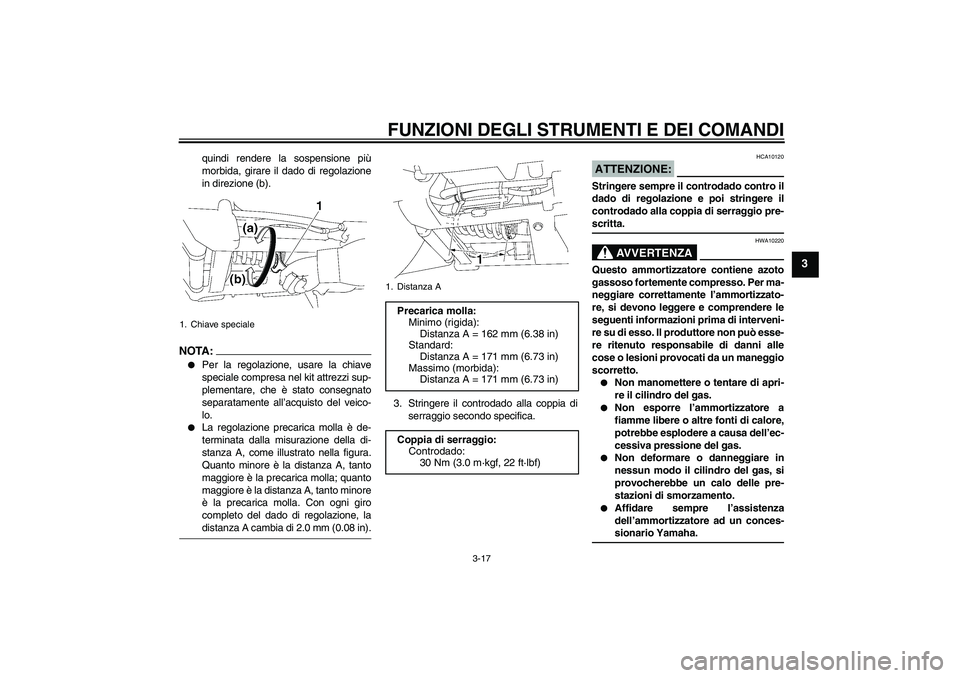

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
quindi rendere la sospensione più
morbida, girare il dado di regolazione
in direzione (b).
NOTA :

Per la regolazione, usare la chiave
speciale compresa nel kit attrezzi sup-
plementare, che è stato consegnato
separatamente all’acquisto del veico-
lo.


La regolazione precarica molla è de-
terminata dalla misurazione della di-
stanza A, come illustrato nella figura.
Quanto minore è la distanza A, tanto
maggiore è la precarica molla; quanto
maggiore è la distanza A, tanto minore
è la precarica molla. Con ogni giro
completo del dado di regolazione, ladistanza A cambia di 2.0 mm (0.08 in).3. Stringere il controdado alla coppia di
serraggio secondo specifica.
ATTENZIONE:
HCA10120
Stringere sempre il controdado contro il
dado di regolazione e poi stringere il
controdado alla coppia di serraggio pre-scritta.
AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
re su di esso. Il produttore non può esse-
re ritenuto responsabile di danni alle
cose o lesioni provocati da un maneggio
scorretto.

Non manomettere o tentare di apri-
re il cilindro del gas.


Non esporre l’ammortizzatore a
fiamme libere o altre fonti di calore,
potrebbe esplodere a causa dell’ec-
cessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro del gas, si
provocherebbe un calo delle pre-
stazioni di smorzamento.


Affidare sempre l’assistenza
dell’ammortizzatore ad un conces-sionario Yamaha.
1. Chiave speciale
1. Distanza A
Precarica molla:
Minimo (rigida):
Distanza A = 162 mm (6.38 in)
Standard:
Distanza A = 171 mm (6.73 in)
Massimo (morbida):
Distanza A = 171 mm (6.73 in)
Coppia di serraggio:
Controdado:
30 Nm (3.0 m·kgf, 22 ft·lbf)
U5C4H0H0.book Page 17 Friday, March 10, 2006 9:34 AM

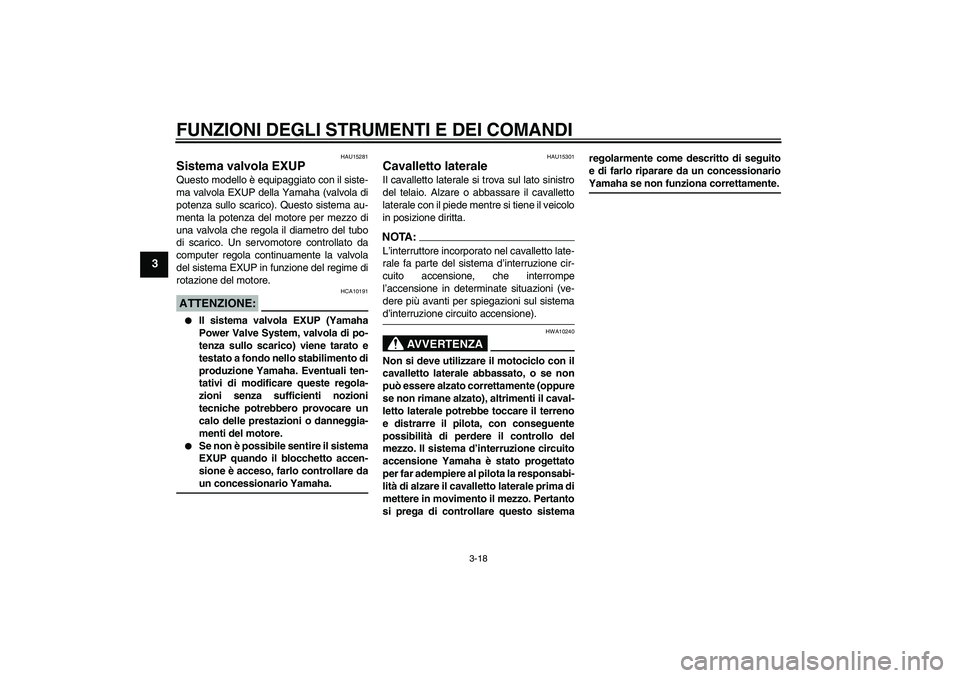

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU15281
Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE:
HCA10191


Il sistema valvola EXUP (Yamaha
Power Valve System, valvola di po-
tenza sullo scarico) viene tarato e
testato a fondo nello stabilimento di
produzione Yamaha. Eventuali ten-
tativi di modificare queste regola-
zioni senza sufficienti nozioni
tecniche potrebbero provocare un
calo delle prestazioni o danneggia-
menti del motore.


Se non è possibile sentire il sistema
EXUP quando il blocchetto accen-
sione è acceso, farlo controllare daun concessionario Yamaha.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTA:L’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il motociclo con il
cavalletto laterale abbassato, o se non
può essere alzato correttamente (oppure
se non rimane alzato), altrimenti il caval-
letto laterale potrebbe toccare il terreno
e distrarre il pilota, con conseguente
possibilità di perdere il controllo del
mezzo. Il sistema d’interruzione circuito
accensione Yamaha è stato progettato
per far adempiere al pilota la responsabi-
lità di alzare il cavalletto laterale prima di
mettere in movimento il mezzo. Pertanto
si prega di controllare questo sistemaregolarmente come descritto di seguito
e di farlo riparare da un concessionario
Yamaha se non funziona correttamente.
U5C4H0H0.book Page 18 Friday, March 10, 2006 9:34 AM

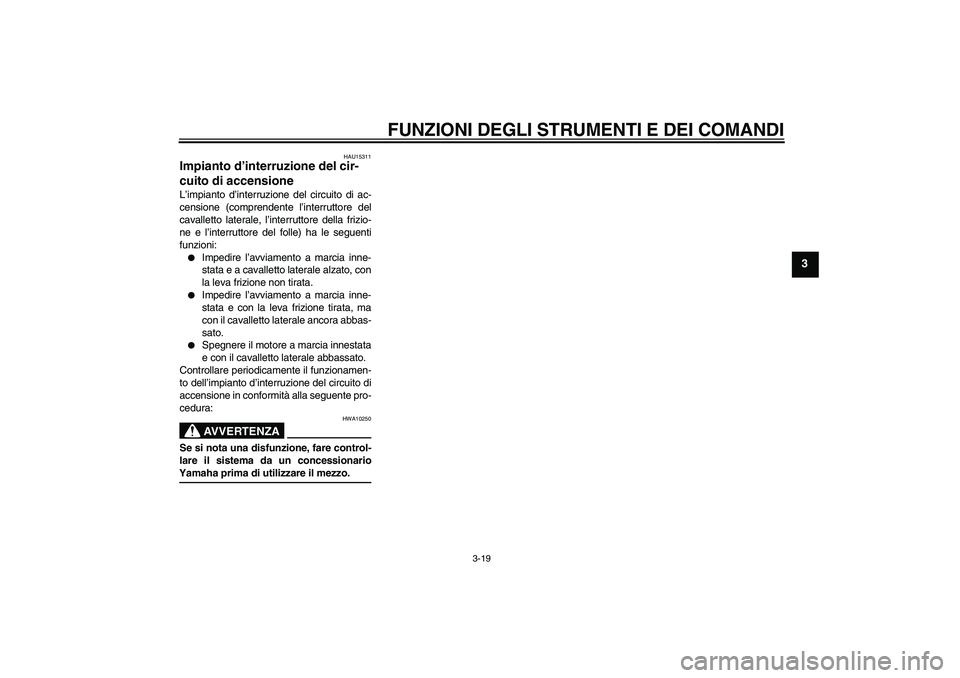

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
HAU15311
Impianto d’interruzione del cir-
cuito di accensione L’impianto d’interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e con il cavalletto laterale abbassato.
Controllare periodicamente il funzionamen-
to dell’impianto d’interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.U5C4H0H0.book Page 19 Friday, March 10, 2006 9:34 AM

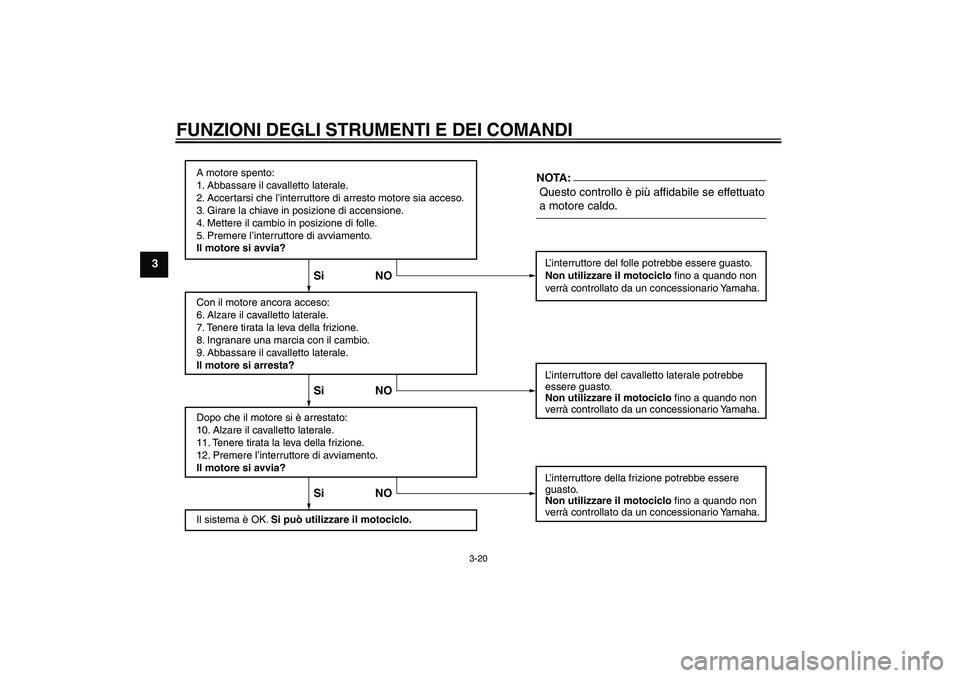

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
U5C4H0H0.book Page 20 Friday, March 10, 2006 9:34 AM

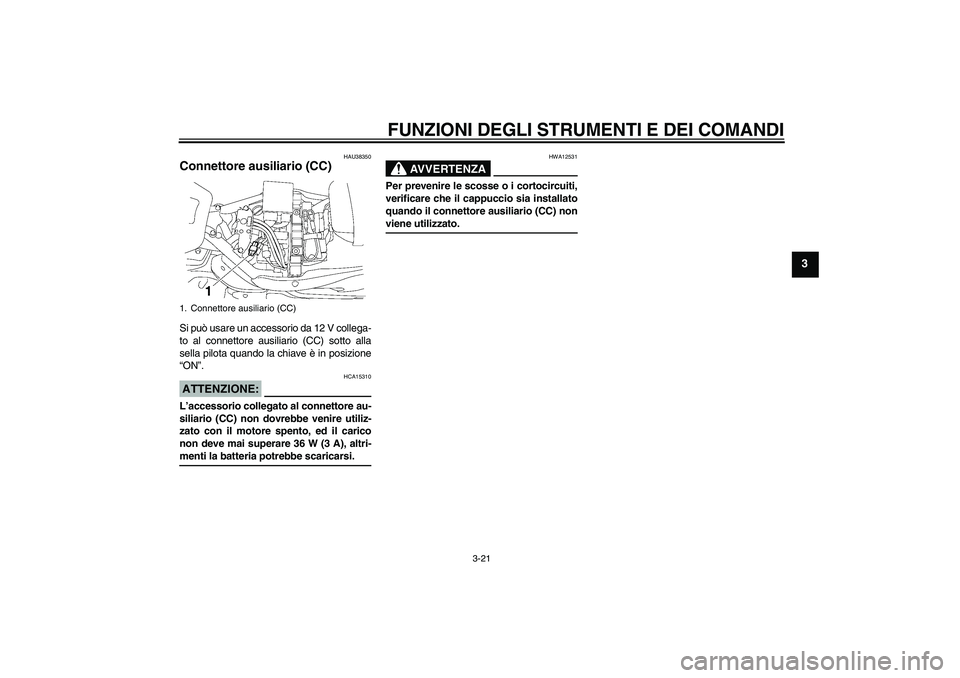

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
HAU38350
Connettore ausiliario (CC) Si può usare un accessorio da 12 V collega-
to al connettore ausiliario (CC) sotto alla
sella pilota quando la chiave è in posizione
“ON”.ATTENZIONE:
HCA15310
L’accessorio collegato al connettore au-
siliario (CC) non dovrebbe venire utiliz-
zato con il motore spento, ed il carico
non deve mai superare 36 W (3 A), altri-menti la batteria potrebbe scaricarsi.
AVVERTENZA
HWA12531
Per prevenire le scosse o i cortocircuiti,
verificare che il cappuccio sia installato
quando il connettore ausiliario (CC) nonviene utilizzato.
1. Connettore ausiliario (CC)
U5C4H0H0.book Page 21 Friday, March 10, 2006 9:34 AM

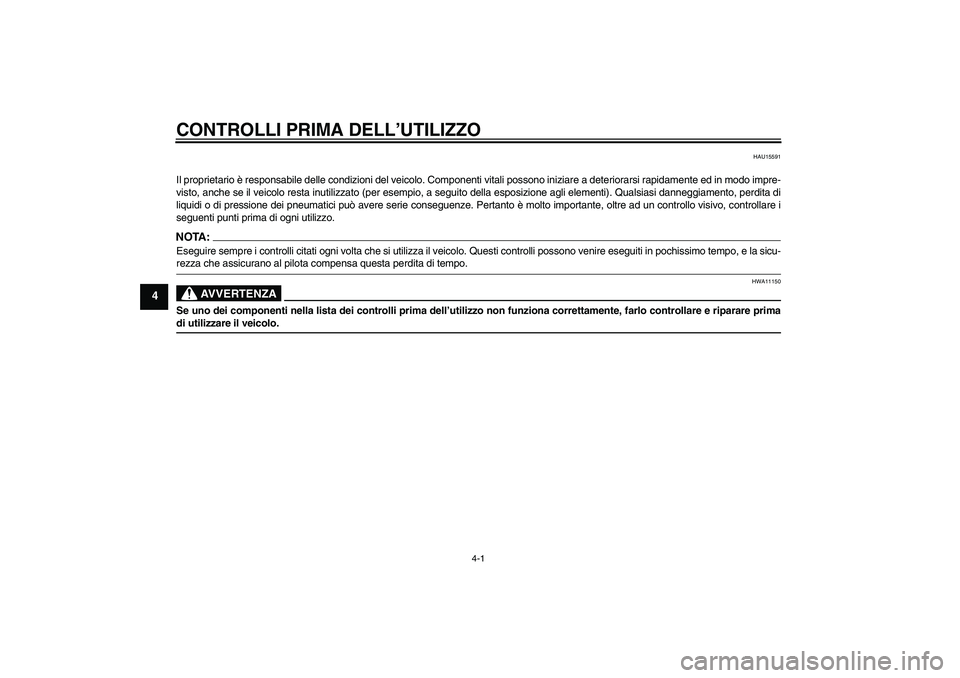

CONTROLLI PRIMA DELL’UTILIZZO
4-1
4
HAU15591
Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.U5C4H0H0.book Page 1 Friday, March 10, 2006 9:34 AM

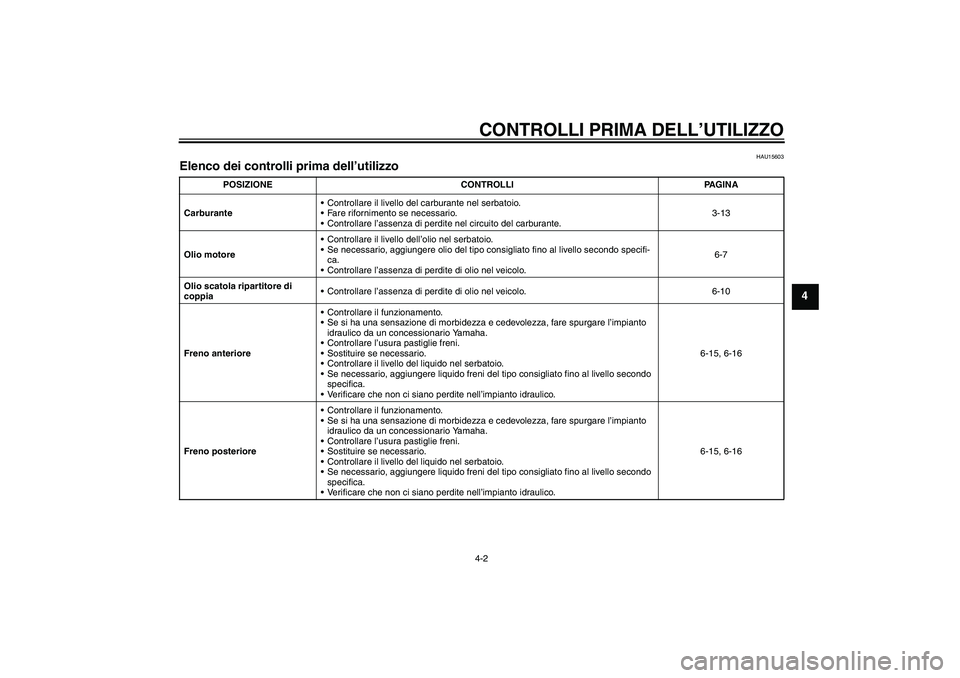

CONTROLLI PRIMA DELL’UTILIZZO4-2
4
HAU15603
Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-13
Olio motoreControllare il livello dell’olio nel serbatoio.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-7
Olio scatola ripartitore di
coppiaControllare l’assenza di perdite di olio nel veicolo. 6-10
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-15, 6-16
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-15, 6-16
U5C4H0H0.book Page 2 Friday, March 10, 2006 9:34 AM

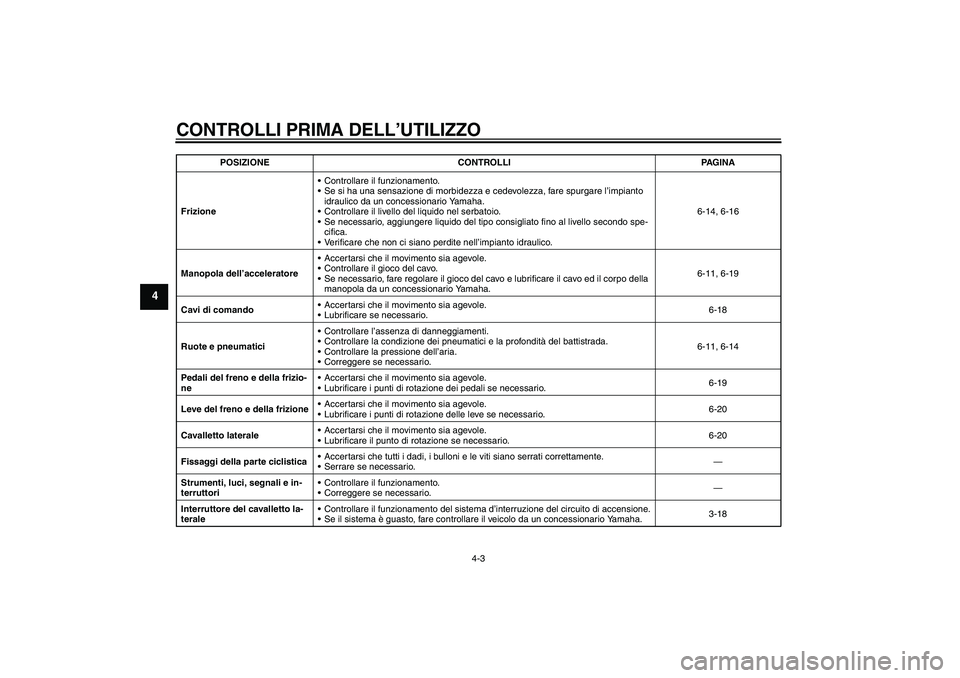

CONTROLLI PRIMA DELL’UTILIZZO
4-3
4
FrizioneControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido del tipo consigliato fino al livello secondo spe-
cifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-14, 6-16
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-11, 6-19
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-18
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-11, 6-14
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-19
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-20
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-20
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema d’interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-18 POSIZIONE CONTROLLI PAGINA
U5C4H0H0.book Page 3 Friday, March 10, 2006 9:34 AM

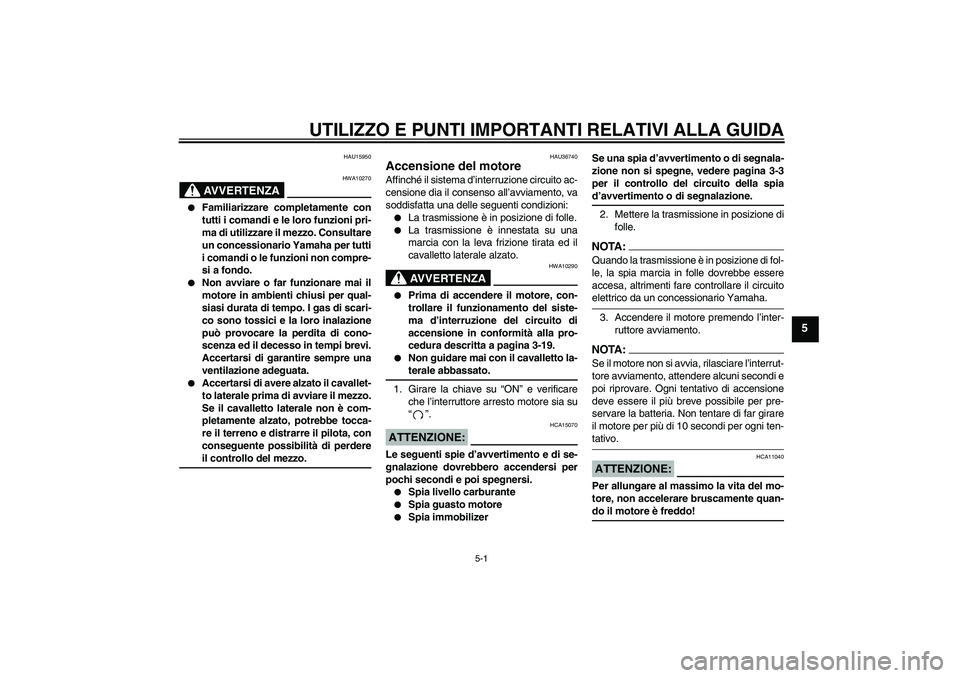

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15950
AVVERTENZA
HWA10270


Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.


Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.


Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdereil controllo del mezzo.
HAU36740
Accensione del motore Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, va
soddisfatta una delle seguenti condizioni:

La trasmissione è in posizione di folle.


La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.AVVERTENZA
HWA10290


Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-19.


Non guidare mai con il cavalletto la-terale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
ATTENZIONE:
HCA15070
Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.

Spia livello carburante


Spia guasto motore


Spia immobilizerSe una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spia
d’avvertimento o di segnalazione.
2. Mettere la trasmissione in posizione di
folle.NOTA:Quando la trasmissione è in posizione di fol-
le, la spia marcia in folle dovrebbe essere
accesa, altrimenti fare controllare il circuitoelettrico da un concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore avviamento.NOTA:Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 10 secondi per ogni ten-tativo.ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
U5C4H0H0.book Page 1 Friday, March 10, 2006 9:34 AM

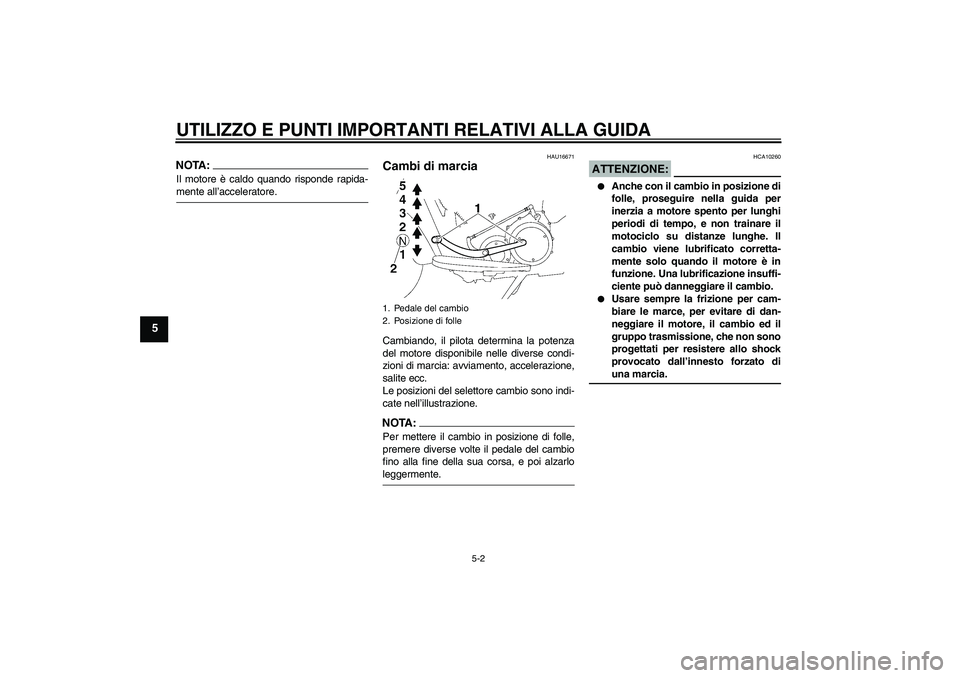

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
NOTA:Il motore è caldo quando risponde rapida-mente all’acceleratore.
HAU16671
Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.
ATTENZIONE:
HCA10260


Anche con il cambio in posizione di
folle, proseguire nella guida per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.


Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
1. Pedale del cambio
2. Posizione di folle
U5C4H0H0.book Page 2 Friday, March 10, 2006 9:34 AM
