YAMAHA XV1900A 2007 Manuale duso (in Italian)

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

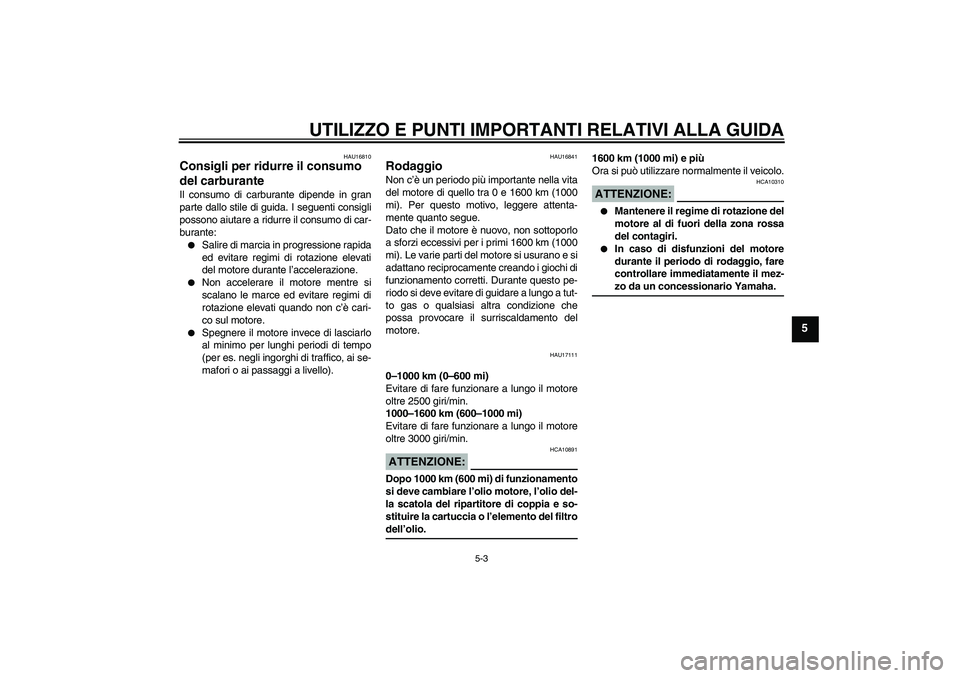

5-3
5
HAU16810
Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:

Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.


Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.


Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17111
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 2500 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 3000 giri/min.ATTENZIONE:
HCA10891
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore, l’olio del-
la scatola del ripartitore di coppia e so-
stituire la cartuccia o l’elemento del filtrodell’olio.1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.
ATTENZIONE:
HCA10310


Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.


In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
U5C4H1H0.book Page 3 Monday, November 13, 2006 9:09 AM

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA

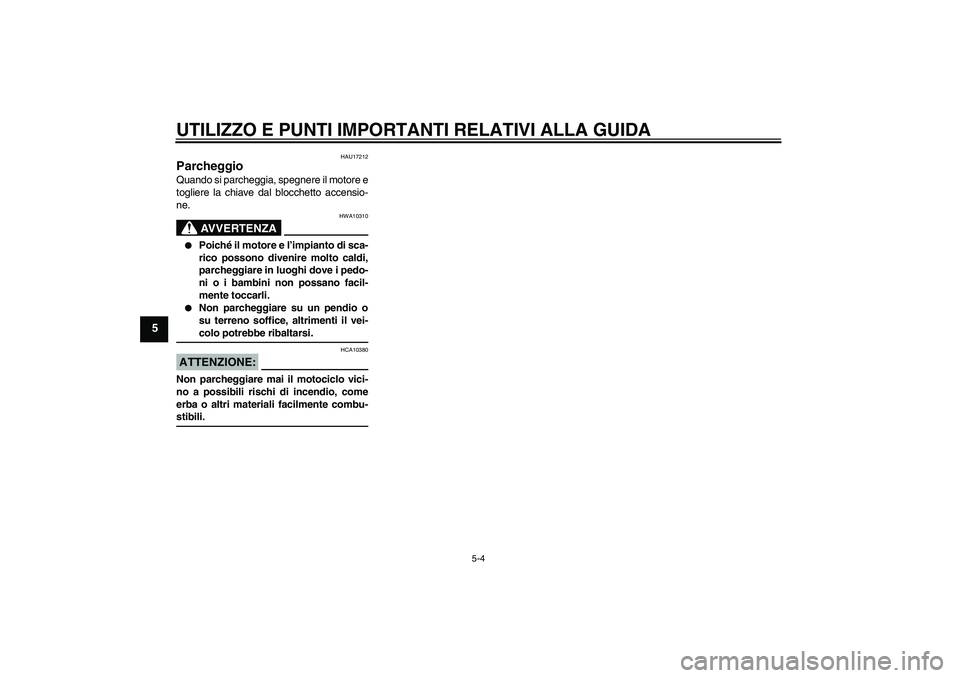

5-4
5
HAU17212
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10310


Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli.


Non parcheggiare su un pendio o
su terreno soffice, altrimenti il vei-colo potrebbe ribaltarsi.
ATTENZIONE:
HCA10380
Non parcheggiare mai il motociclo vici-
no a possibili rischi di incendio, come
erba o altri materiali facilmente combu-stibili.U5C4H1H0.book Page 4 Monday, November 13, 2006 9:09 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

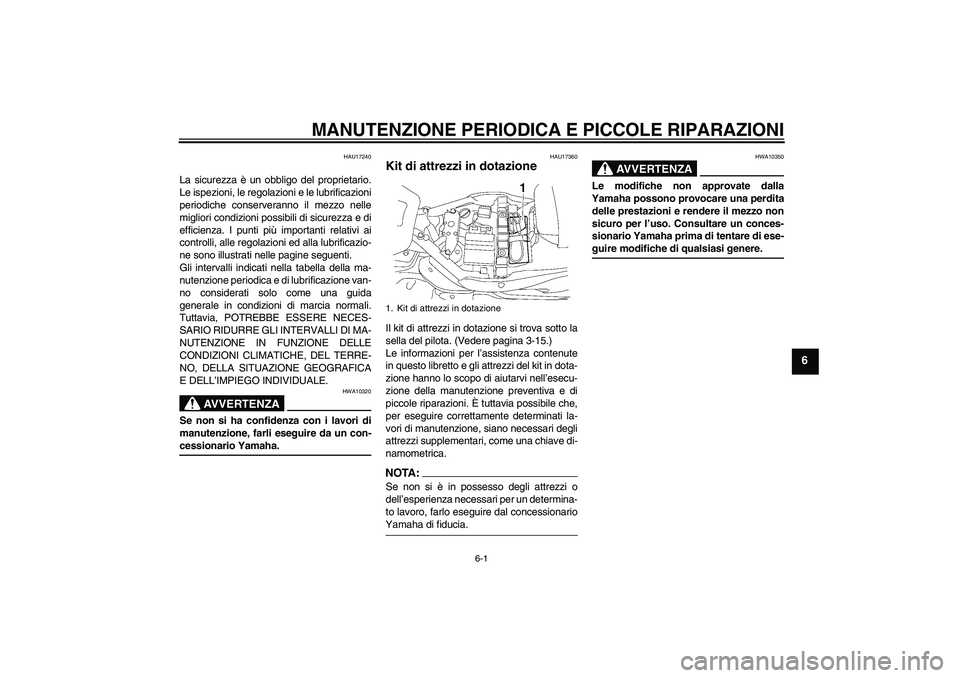

6-1
6
HAU17240
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-cessionario Yamaha.
HAU17360
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova sotto la
sella del pilota. (Vedere pagina 3-15.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.NOTA:Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-guire modifiche di qualsiasi genere.
1. Kit di attrezzi in dotazione
U5C4H1H0.book Page 1 Monday, November 13, 2006 9:09 AM

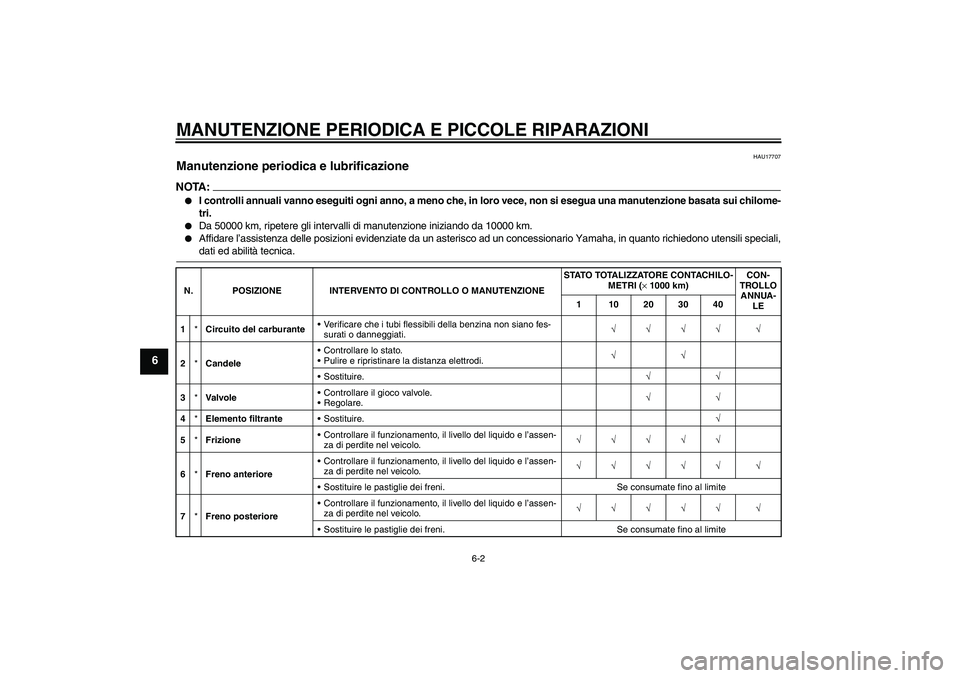

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
6
HAU17707
Manutenzione periodica e lubrificazione NOTA:

I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sui chilome-
tri.


Da 50000 km, ripetere gli intervalli di manutenzione iniziando da 10000 km.


Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,dati ed abilità tecnica.
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
1*Circuito del carburanteVerificare che i tubi flessibili della benzina non siano fes-
surati o danneggiati.√√√√ √
2*CandeleControllare lo stato.
Pulire e ripristinare la distanza elettrodi.√√
Sostituire.√√
3*Va lvo leControllare il gioco valvole.
Regolare.√√
4*Elemento filtranteSostituire.√
5*FrizioneControllare il funzionamento, il livello del liquido e l’assen-
za di perdite nel veicolo.√√√√√
6*Freno anterioreControllare il funzionamento, il livello del liquido e l’assen-
za di perdite nel veicolo.√√√√√ √
Sostituire le pastiglie dei freni. Se consumate fino al limite
7*Freno posterioreControllare il funzionamento, il livello del liquido e l’assen-
za di perdite nel veicolo.√√√√√ √
Sostituire le pastiglie dei freni. Se consumate fino al limite
U5C4H1H0.book Page 2 Monday, November 13, 2006 9:09 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

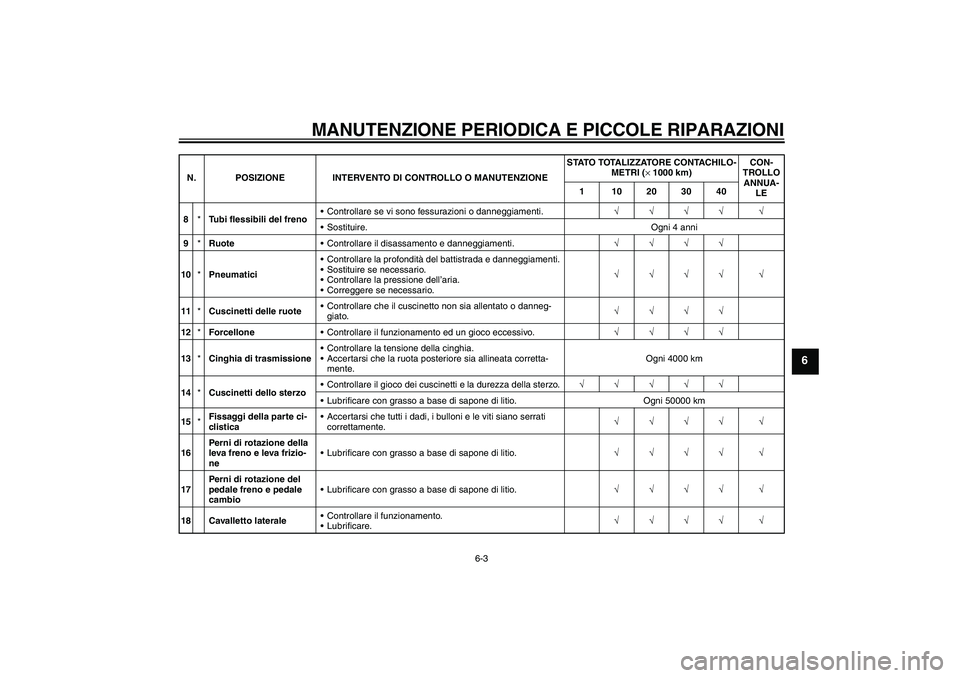

6-3
6
8*Tubi flessibili del frenoControllare se vi sono fessurazioni o danneggiamenti.√√√√ √
Sostituire. Ogni 4 anni
9*RuoteControllare il disassamento e danneggiamenti.√√√√
10*PneumaticiControllare la profondità del battistrada e danneggiamenti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.√√√√ √
11*Cuscinetti delle ruoteControllare che il cuscinetto non sia allentato o danneg-
giato.√√√√
12*ForcelloneControllare il funzionamento ed un gioco eccessivo.√√√√
13*Cinghia di trasmissioneControllare la tensione della cinghia.
Accertarsi che la ruota posteriore sia allineata corretta-
mente.Ogni 4000 km
14*Cuscinetti dello sterzoControllare il gioco dei cuscinetti e la durezza della sterzo.√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 50000 km
15*Fissaggi della parte ci-
clisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.√√√√ √
16Perni di rotazione della
leva freno e leva frizio-
neLubrificare con grasso a base di sapone di litio.√√√√ √
17Perni di rotazione del
pedale freno e pedale
cambioLubrificare con grasso a base di sapone di litio.√√√√ √
18 Cavalletto lateraleControllare il funzionamento.
Lubrificare.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5C4H1H0.book Page 3 Monday, November 13, 2006 9:09 AM

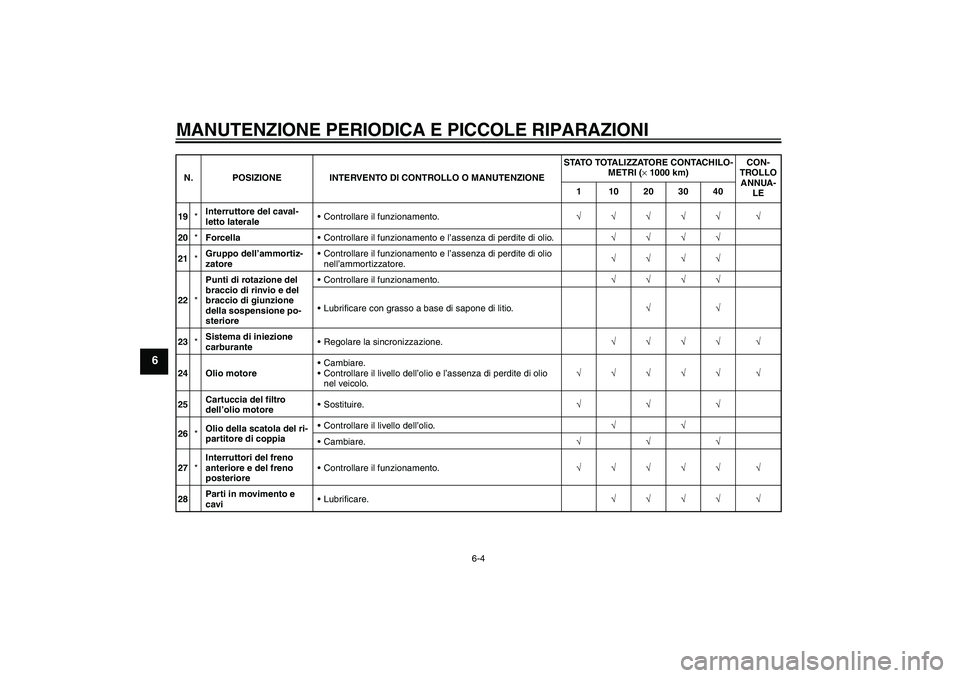

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
6
19*Interruttore del caval-
letto lateraleControllare il funzionamento.√√√√√ √
20*ForcellaControllare il funzionamento e l’assenza di perdite di olio.√√√√
21*Gruppo dell’ammortiz-
zatoreControllare il funzionamento e l’assenza di perdite di olio
nell’ammortizzatore.√√√√
22*Punti di rotazione del
braccio di rinvio e del
braccio di giunzione
della sospensione po-
sterioreControllare il funzionamento.√√√√
Lubrificare con grasso a base di sapone di litio.√√
23*Sistema di iniezione
carburanteRegolare la sincronizzazione.√√√√ √
24 Olio motoreCambiare.
Controllare il livello dell’olio e l’assenza di perdite di olio
nel veicolo.√√√√√ √
25Cartuccia del filtro
dell’olio motoreSostituire.√√√
26*Olio della scatola del ri-
partitore di coppiaControllare il livello dell’olio.√√
Cambiare.√√√
27*Interruttori del freno
anteriore e del freno
posterioreControllare il funzionamento.√√√√√ √
28Parti in movimento e
caviLubrificare.√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040U5C4H1H0.book Page 4 Monday, November 13, 2006 9:09 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

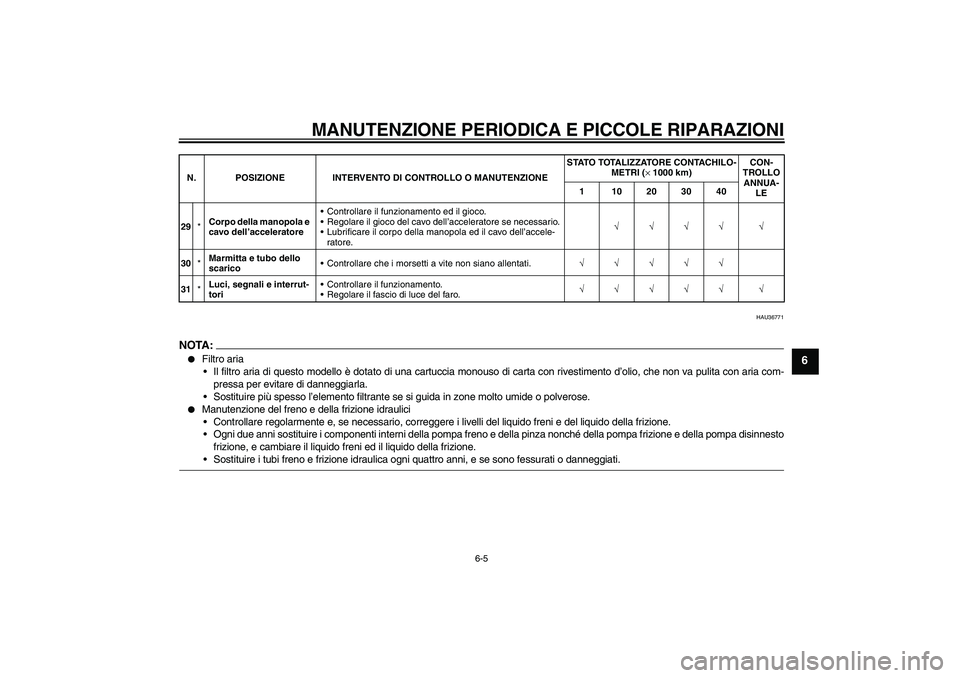

6-5
6
HAU36771
NOTA:

Filtro aria
Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con aria com-
pressa per evitare di danneggiarla.
Sostituire più spesso l’elemento filtrante se si guida in zone molto umide o polverose.


Manutenzione del freno e della frizione idraulici
Controllare regolarmente e, se necessario, correggere i livelli del liquido freni e del liquido della frizione.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza nonché della pompa frizione e della pompa disinnesto
frizione, e cambiare il liquido freni ed il liquido della frizione.Sostituire i tubi freno e frizione idraulica ogni quattro anni, e se sono fessurati o danneggiati.
29*Corpo della manopola e
cavo dell’acceleratoreControllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se necessario.
Lubrificare il corpo della manopola ed il cavo dell’accele-
ratore.√√√√ √
30*Marmitta e tubo dello
scaricoControllare che i morsetti a vite non siano allentati.√√√√√
31*Luci, segnali e interrut-
toriControllare il funzionamento.
Regolare il fascio di luce del faro.√√√√√ √ N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONESTATO TOTALIZZATORE CONTACHILO-
METRI (× 1000 km)CON-
TROLLO
ANNUA-
LE 1 10203040
U5C4H1H0.book Page 5 Monday, November 13, 2006 9:09 AM

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI

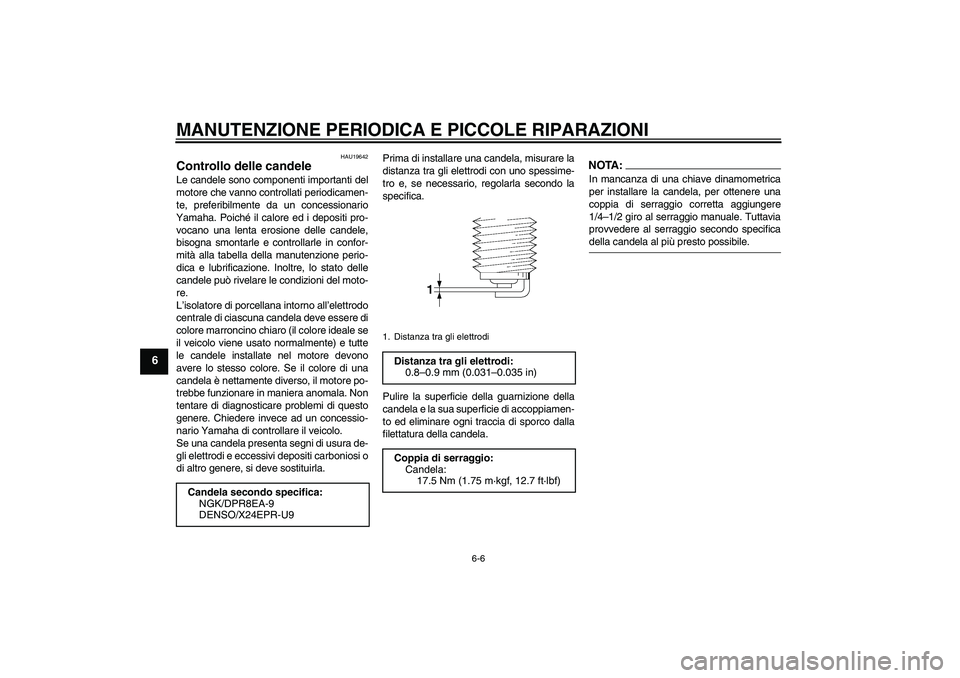

6-6
6
HAU19642
Controllo delle candele Le candele sono componenti importanti del
motore che vanno controllati periodicamen-
te, preferibilmente da un concessionario
Yamaha. Poiché il calore ed i depositi pro-
vocano una lenta erosione delle candele,
bisogna smontarle e controllarle in confor-
mità alla tabella della manutenzione perio-
dica e lubrificazione. Inoltre, lo stato delle
candele può rivelare le condizioni del moto-
re.
L’isolatore di porcellana intorno all’elettrodo
centrale di ciascuna candela deve essere di
colore marroncino chiaro (il colore ideale se
il veicolo viene usato normalmente) e tutte
le candele installate nel motore devono
avere lo stesso colore. Se il colore di una
candela è nettamente diverso, il motore po-
trebbe funzionare in maniera anomala. Non
tentare di diagnosticare problemi di questo
genere. Chiedere invece ad un concessio-
nario Yamaha di controllare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi o
di altro genere, si deve sostituirla.Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppiamen-
to ed eliminare ogni traccia di sporco dalla
filettatura della candela.
NOTA:In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specificadella candela al più presto possibile.
Candela secondo specifica:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Distanza tra gli elettrodiDistanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5C4H1H0.book Page 6 Monday, November 13, 2006 9:09 AM

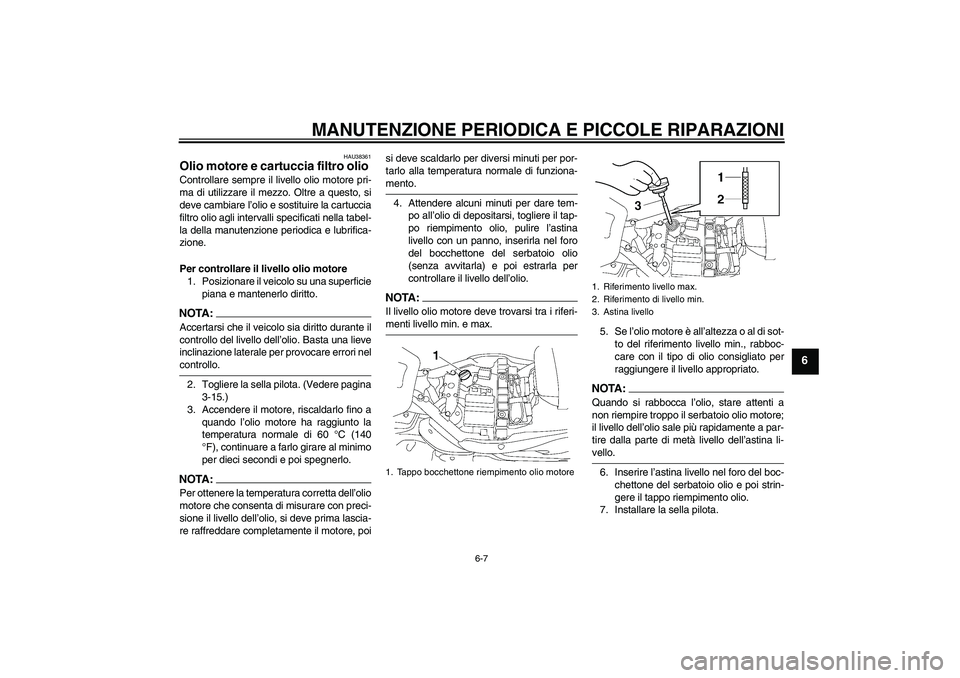

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-7
6
HAU38361
Olio motore e cartuccia filtro olio Controllare sempre il livello olio motore pri-
ma di utilizzare il mezzo. Oltre a questo, si
deve cambiare l’olio e sostituire la cartuccia
filtro olio agli intervalli specificati nella tabel-
la della manutenzione periodica e lubrifica-
zione.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTA :
Accertarsi che il veicolo sia diritto durante il
controllo del livello dell’olio. Basta una lieve
inclinazione laterale per provocare errori nelcontrollo.
2. Togliere la sella pilota. (Vedere pagina
3-15.)
3. Accendere il motore, riscaldarlo fino a
quando l’olio motore ha raggiunto la
temperatura normale di 60 °C (140
°F), continuare a farlo girare al minimo
per dieci secondi e poi spegnerlo.NOTA:Per ottenere la temperatura corretta dell’olio
motore che consenta di misurare con preci-
sione il livello dell’olio, si deve prima lascia-
re raffreddare completamente il motore, poisi deve scaldarlo per diversi minuti per por-
tarlo alla temperatura normale di funziona-
mento.
4. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, togliere il tap-
po riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
del bocchettone del serbatoio olio
(senza avvitarla) e poi estrarla per
controllare il livello dell’olio.NOTA:Il livello olio motore deve trovarsi tra i riferi-menti livello min. e max.
5. Se l’olio motore è all’altezza o al di sot-
to del riferimento livello min., rabboc-
care con il tipo di olio consigliato per
raggiungere il livello appropriato.
NOTA :
Quando si rabbocca l’olio, stare attenti a
non riempire troppo il serbatoio olio motore;
il livello dell’olio sale più rapidamente a par-
tire dalla parte di metà livello dell’astina li-vello.
6. Inserire l’astina livello nel foro del boc-
chettone del serbatoio olio e poi strin-
gere il tappo riempimento olio.
7. Installare la sella pilota.
1. Tappo bocchettone riempimento olio motore
1. Riferimento livello max.
2. Riferimento di livello min.
3. Astina livello
U5C4H1H0.book Page 7 Monday, November 13, 2006 9:09 AM

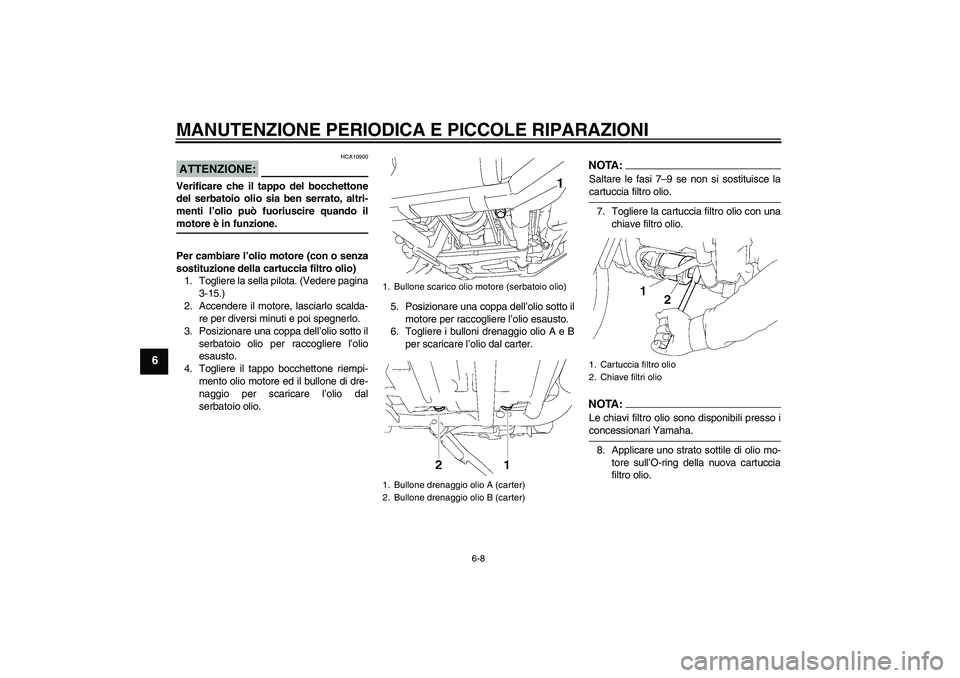

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-8
6
ATTENZIONE:
HCA10900
Verificare che il tappo del bocchettone
del serbatoio olio sia ben serrato, altri-
menti l’olio può fuoriuscire quando ilmotore è in funzione.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Togliere la sella pilota. (Vedere pagina
3-15.)
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il
serbatoio olio per raccogliere l’olio
esausto.
4. Togliere il tappo bocchettone riempi-
mento olio motore ed il bullone di dre-
naggio per scaricare l’olio dal
serbatoio olio.5. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
6. Togliere i bulloni drenaggio olio A e B
per scaricare l’olio dal carter.
NOTA:Saltare le fasi 7–9 se non si sostituisce lacartuccia filtro olio.
7. Togliere la cartuccia filtro olio con una
chiave filtro olio.NOTA:Le chiavi filtro olio sono disponibili presso iconcessionari Yamaha.
8. Applicare uno strato sottile di olio mo-
tore sull’O-ring della nuova cartuccia
filtro olio.
1. Bullone scarico olio motore (serbatoio olio)
1. Bullone drenaggio olio A (carter)
2. Bullone drenaggio olio B (carter)
1. Cartuccia filtro olio
2. Chiave filtri olio
U5C4H1H0.book Page 8 Monday, November 13, 2006 9:09 AM
