YAMAHA XV1900A 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XV1900A, Model: YAMAHA XV1900A 2008Pages: 86, PDF-Größe: 2.68 MB

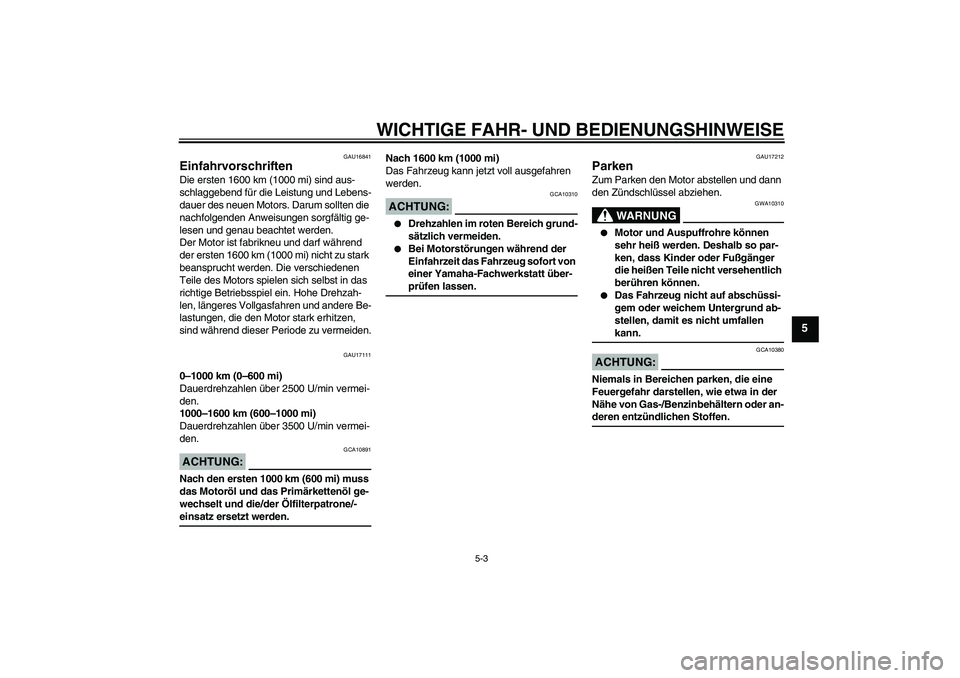

Page 41 of 86
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17111
0–1000 km (0–600 mi)
Dauerdrehzahlen über 2500 U/min vermei-
den.
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 3500 U/min vermei-
den.ACHTUNG:
GCA10891
Nach den ersten 1000 km (600 mi) muss
das Motoröl und das Primärkettenöl ge-
wechselt und die/der Ölfilterpatrone/-einsatz ersetzt werden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:
GCA10310
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
GAU17212
Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10310
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-deren entzündlichen Stoffen.
U5C4G2G0.book Page 3 Wednesday, September 12, 2007 9:36 AM

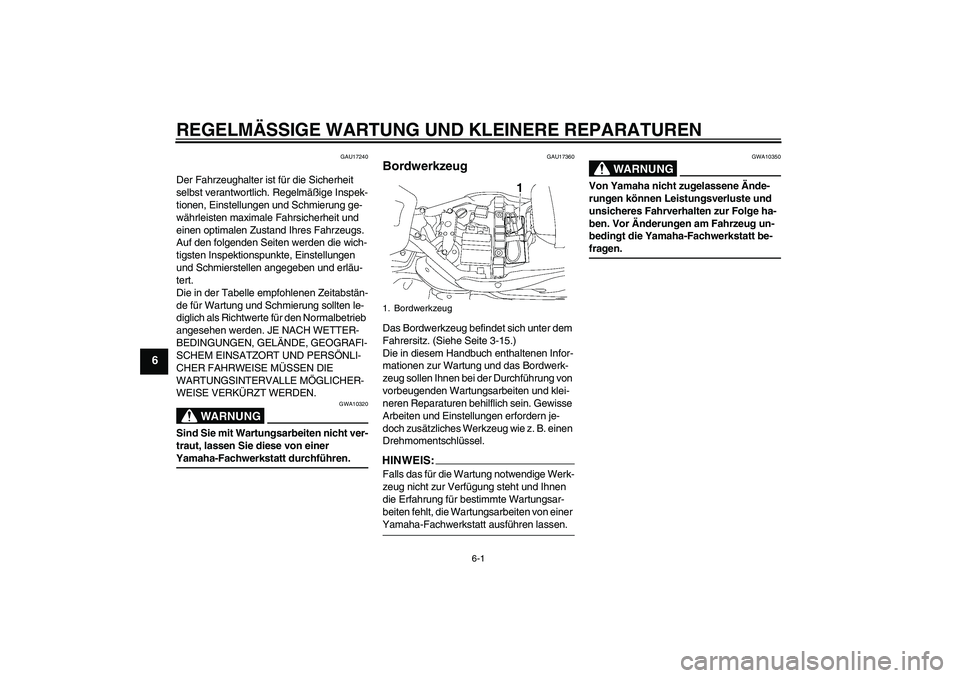

Page 42 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-1
6
GAU17240
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND PERSÖNLI-
CHER FAHRWEISE MÜSSEN DIE
WARTUNGSINTERVALLE MÖGLICHER-
WEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer Yamaha-Fachwerkstatt durchführen.
GAU17360
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-15.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEIS:Falls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt be-fragen.
1. Bordwerkzeug
U5C4G2G0.book Page 1 Wednesday, September 12, 2007 9:36 AM
Page 43 of 86

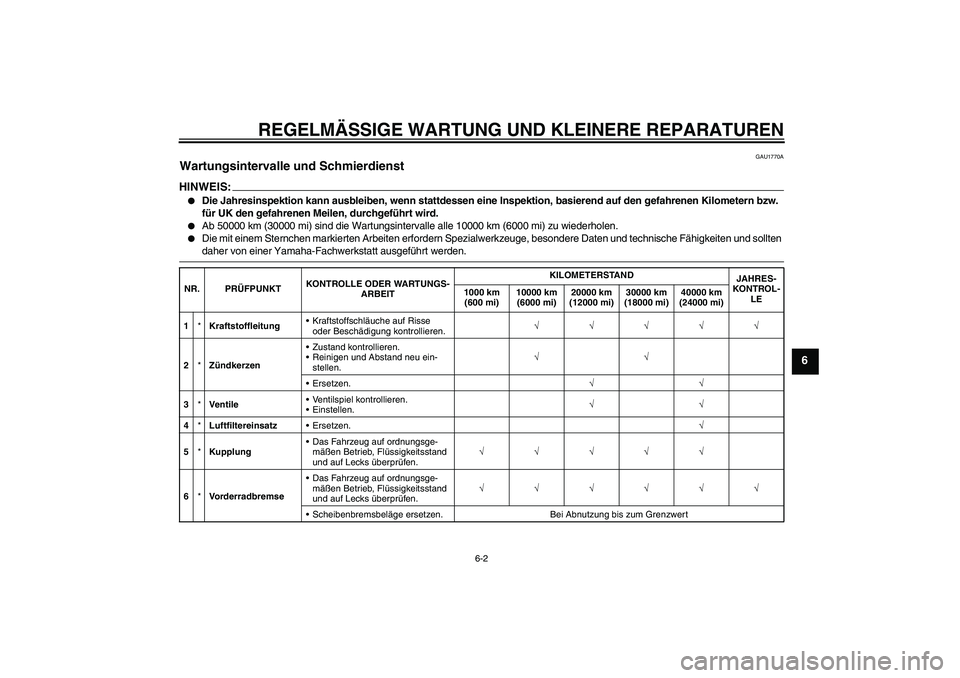

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
6
GAU1770A
Wartungsintervalle und Schmierdienst HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n ti leVentilspiel kontrollieren.
Einstellen.√√
4*LuftfiltereinsatzErsetzen.√
5*KupplungDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√
6*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
U5C4G2G0.book Page 2 Wednesday, September 12, 2007 9:36 AM

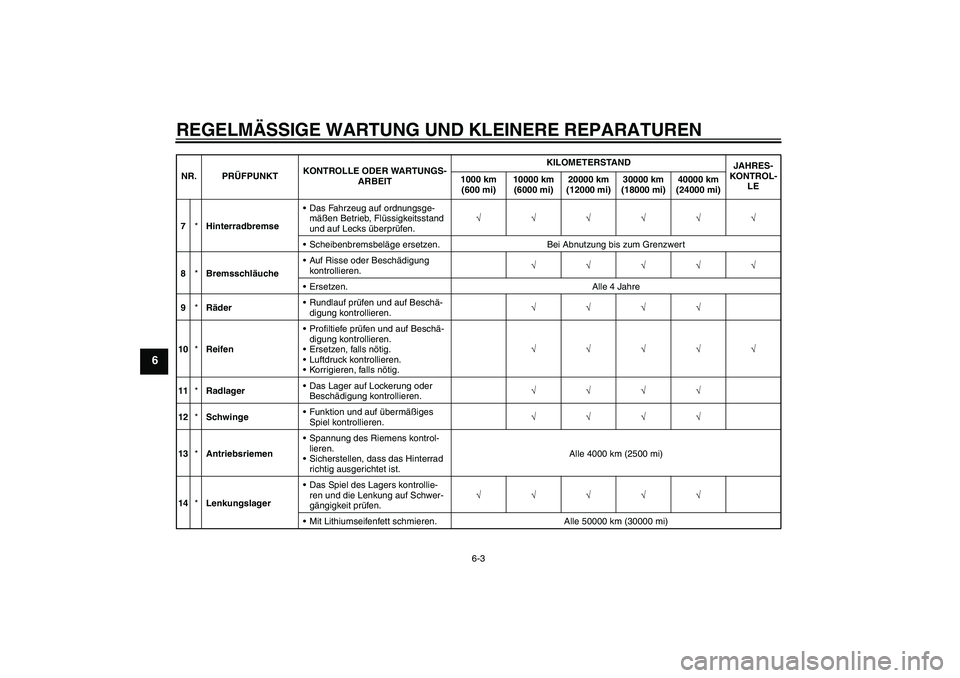

Page 44 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
6
7*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
9*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
10*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
11*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
12*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
13*AntriebsriemenSpannung des Riemens kontrol-
lieren.
Sicherstellen, dass das Hinterrad
richtig ausgerichtet ist.Alle 4000 km (2500 mi)
14*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi) NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5C4G2G0.book Page 3 Wednesday, September 12, 2007 9:36 AM

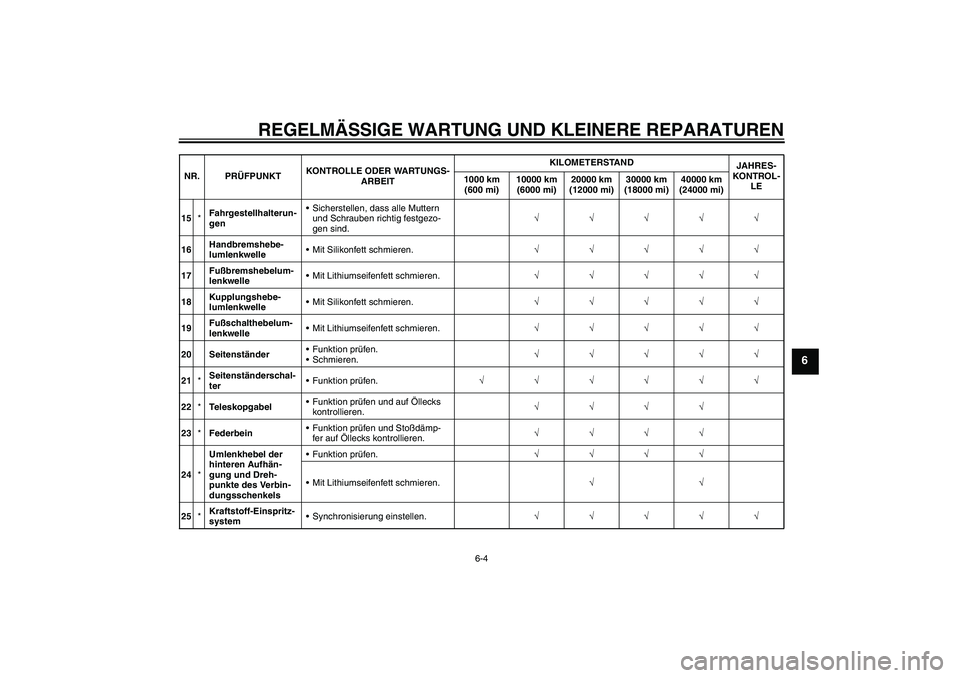

Page 45 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
6
15*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
16Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
17Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
18Kupplungshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
19Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
20 SeitenständerFunktion prüfen.
Schmieren.√√√√√
21*Seitenständerschal-
terFunktion prüfen.√√√√√√
22*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√
23*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
24*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
25*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5C4G2G0.book Page 4 Wednesday, September 12, 2007 9:36 AM
Page 46 of 86

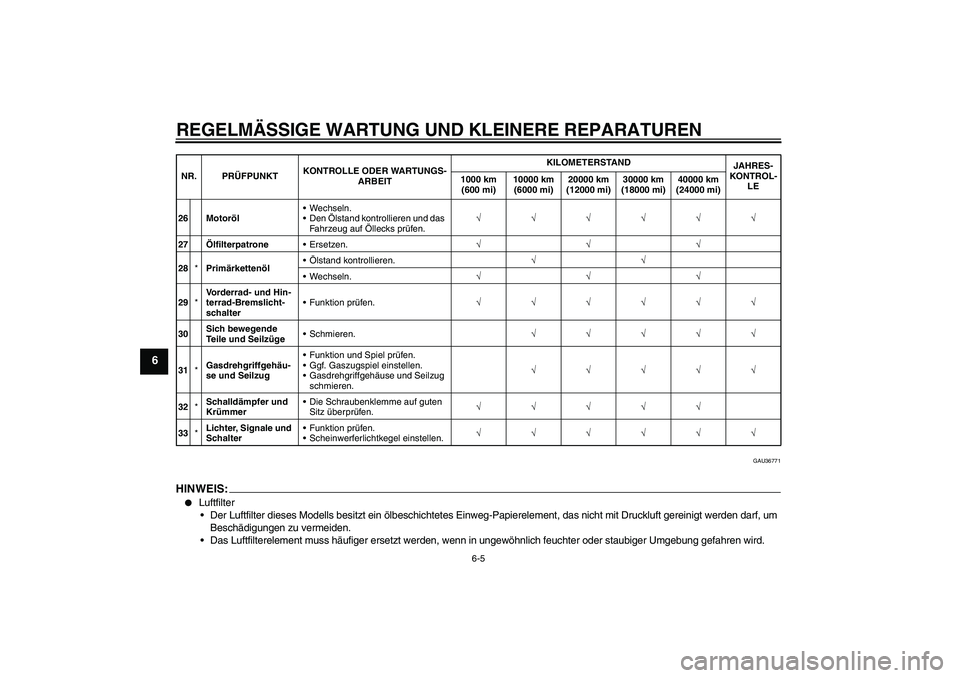

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
6
GAU36771
HINWEIS:
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
26 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
27ÖlfilterpatroneErsetzen.√√√
28*PrimärkettenölÖlstand kontrollieren.√√
Wechseln.√√√
29*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
30Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
31*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
32*Schalldämpfer und
KrümmerDie Schraubenklemme auf guten
Sitz überprüfen.√√√√√
33*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U5C4G2G0.book Page 5 Wednesday, September 12, 2007 9:36 AM

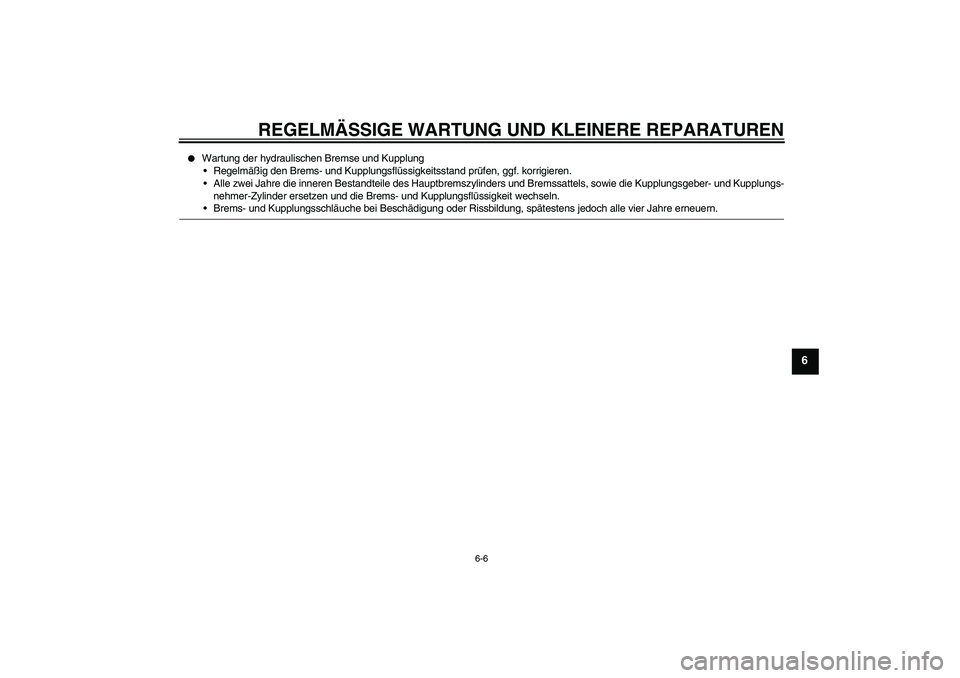

Page 47 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
6
Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5C4G2G0.book Page 6 Wednesday, September 12, 2007 9:36 AM

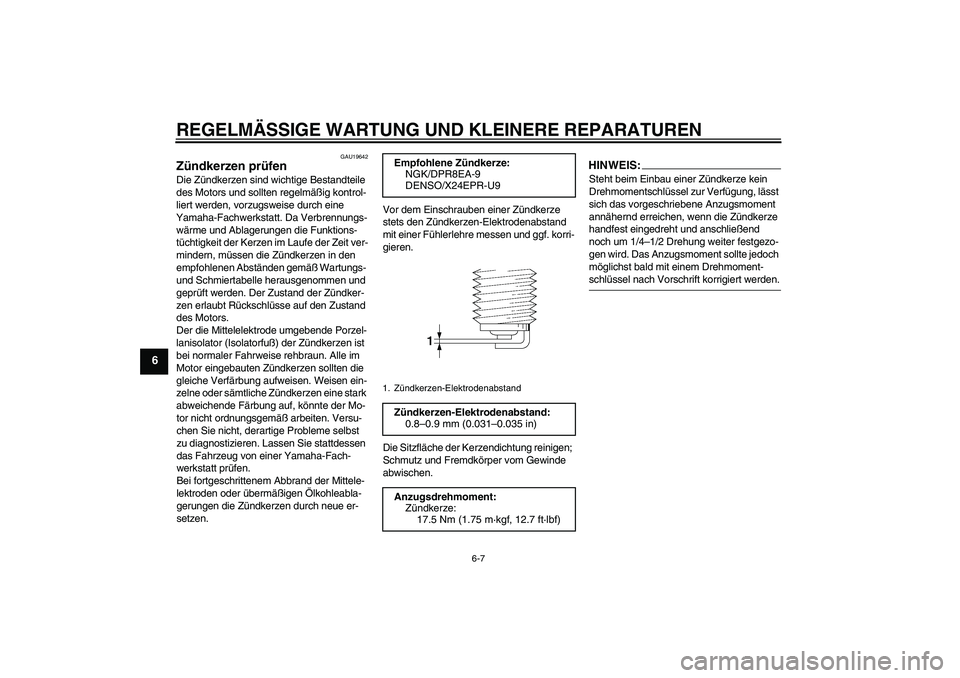

Page 48 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
6
GAU19642
Zündkerzen prüfen Die Zündkerzen sind wichtige Bestandteile
des Motors und sollten regelmäßig kontrol-
liert werden, vorzugsweise durch eine
Yamaha-Fachwerkstatt. Da Verbrennungs-
wärme und Ablagerungen die Funktions-
tüchtigkeit der Kerzen im Laufe der Zeit ver-
mindern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle herausgenommen und
geprüft werden. Der Zustand der Zündker-
zen erlaubt Rückschlüsse auf den Zustand
des Motors.
Der die Mittelelektrode umgebende Porzel-
lanisolator (Isolatorfuß) der Zündkerzen ist
bei normaler Fahrweise rehbraun. Alle im
Motor eingebauten Zündkerzen sollten die
gleiche Verfärbung aufweisen. Weisen ein-
zelne oder sämtliche Zündkerzen eine stark
abweichende Färbung auf, könnte der Mo-
tor nicht ordnungsgemäß arbeiten. Versu-
chen Sie nicht, derartige Probleme selbst
zu diagnostizieren. Lassen Sie stattdessen
das Fahrzeug von einer Yamaha-Fach-
werkstatt prüfen.
Bei fortgeschrittenem Abbrand der Mittele-
lektroden oder übermäßigen Ölkohleabla-
gerungen die Zündkerzen durch neue er-
setzen.Vor dem Einschrauben einer Zündkerze
stets den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf. korri-
gieren.
Die Sitzfläche der Kerzendichtung reinigen;
Schmutz und Fremdkörper vom Gewinde
abwischen.
HINWEIS:Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-schlüssel nach Vorschrift korrigiert werden. Empfohlene Zündkerze:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Zündkerzen-ElektrodenabstandZündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Anzugsdrehmoment:
Zündkerze:
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U5C4G2G0.book Page 7 Wednesday, September 12, 2007 9:36 AM

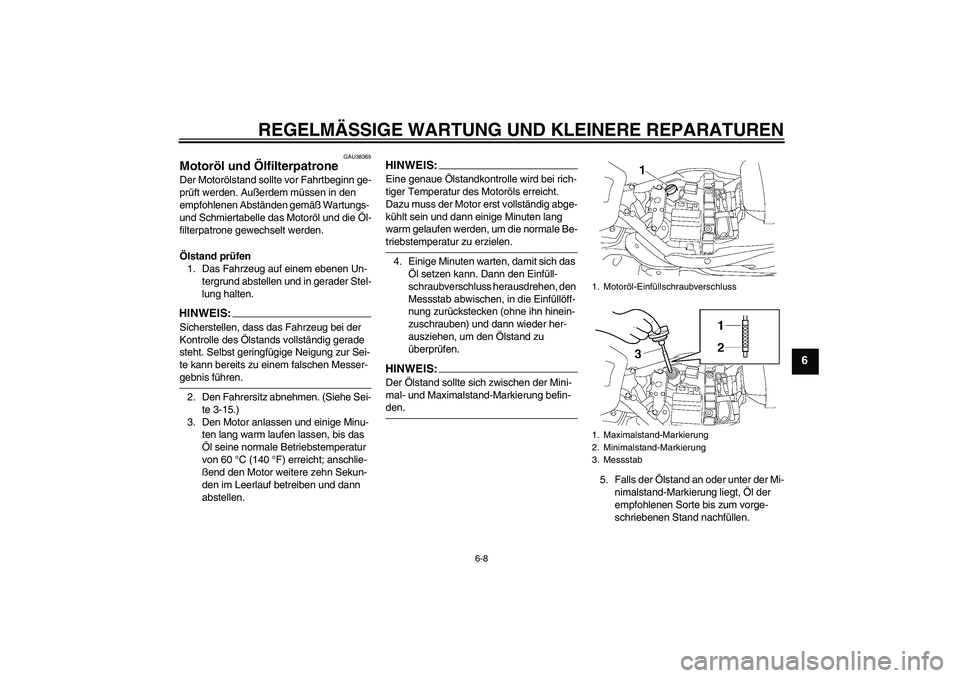

Page 49 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
6
GAU38365
Motoröl und Ölfilterpatrone Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem müssen in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle das Motoröl und die Öl-
filterpatrone gewechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.HINWEI
S:
Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-gebnis führen.
2. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
3. Den Motor anlassen und einige Minu-
ten lang warm laufen lassen, bis das
Öl seine normale Betriebstemperatur
von 60 °C (140 °F) erreicht; anschlie-
ßend den Motor weitere zehn Sekun-
den im Leerlauf betreiben und dann
abstellen.
HINWEIS:Eine genaue Ölstandkontrolle wird bei rich-
tiger Temperatur des Motoröls erreicht.
Dazu muss der Motor erst vollständig abge-
kühlt sein und dann einige Minuten lang
warm gelaufen werden, um die normale Be-triebstemperatur zu erzielen.
4. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder her-
ausziehen, um den Ölstand zu
überprüfen.HINWEIS:Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-den.
5. Falls der Ölstand an oder unter der Mi-
nimalstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
1. Motoröl-Einfüllschraubverschluss
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Messstab
U5C4G2G0.book Page 8 Wednesday, September 12, 2007 9:36 AM
Page 50 of 86

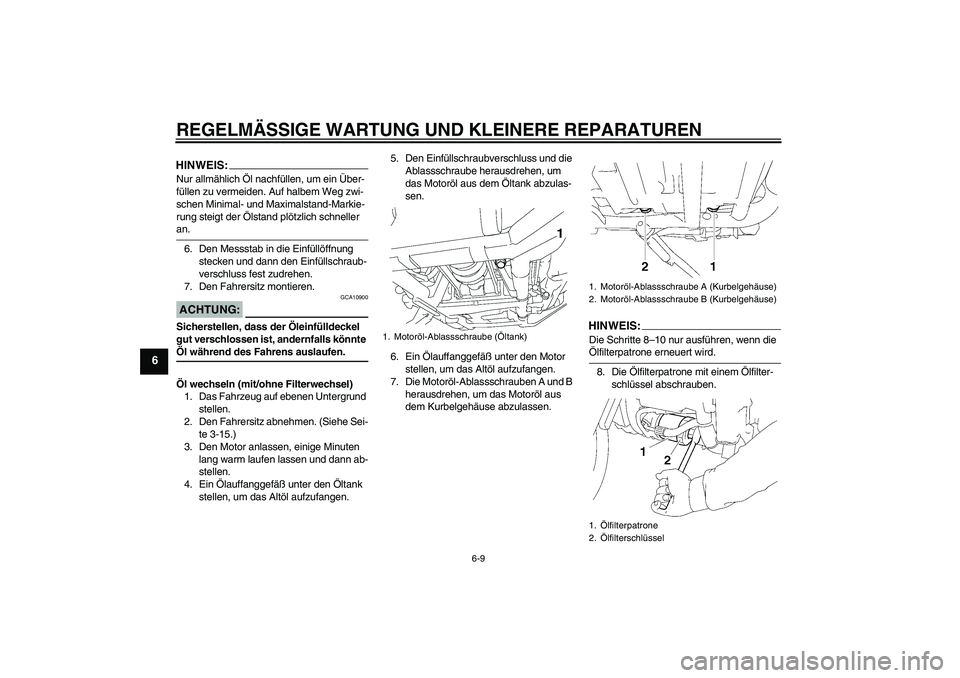

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
6
HINWEIS:Nur allmählich Öl nachfüllen, um ein Über-
füllen zu vermeiden. Auf halbem Weg zwi-
schen Minimal- und Maximalstand-Markie-
rung steigt der Ölstand plötzlich schneller an.
6. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
7. Den Fahrersitz montieren.ACHTUNG:
GCA10900
Sicherstellen, dass der Öleinfülldeckel
gut verschlossen ist, andernfalls könnte Öl während des Fahrens auslaufen.
Öl wechseln (mit/ohne Filterwechsel)
1. Das Fahrzeug auf ebenen Untergrund
stellen.
2. Den Fahrersitz abnehmen. (Siehe Sei-
te 3-15.)
3. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
4. Ein Ölauffanggefäß unter den Öltank
stellen, um das Altöl aufzufangen.5. Den Einfüllschraubverschluss und die
Ablassschraube herausdrehen, um
das Motoröl aus dem Öltank abzulas-
sen.
6. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
7. Die Motoröl-Ablassschrauben A und B
herausdrehen, um das Motoröl aus
dem Kurbelgehäuse abzulassen.
HINWEIS:Die Schritte 8–10 nur ausführen, wenn die Ölfilterpatrone erneuert wird.
8. Die Ölfilterpatrone mit einem Ölfilter-
schlüssel abschrauben.
1. Motoröl-Ablassschraube (Öltank)
1. Motoröl-Ablassschraube A (Kurbelgehäuse)
2. Motoröl-Ablassschraube B (Kurbelgehäuse)
1.Ölfilterpatrone
2.Ölfilterschlüssel
U5C4G2G0.book Page 9 Wednesday, September 12, 2007 9:36 AM
