YAMAHA XV1900A 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: XV1900A, Model: YAMAHA XV1900A 2008Pages: 86, PDF-Größe: 2.68 MB
Page 51 of 86

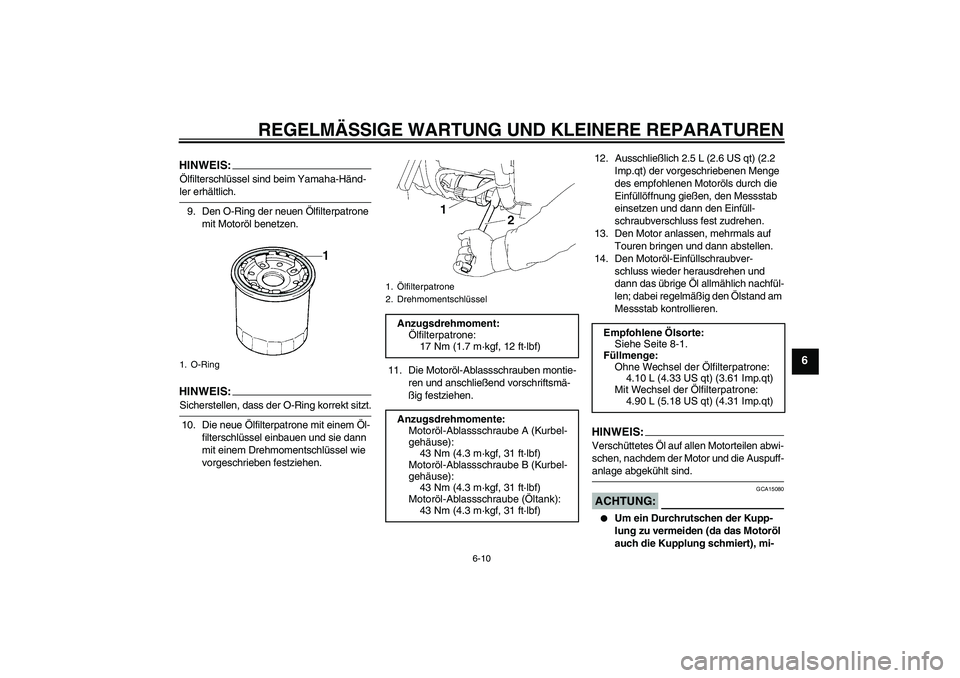

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
6
HINWEIS:Ölfilterschlüssel sind beim Yamaha-Händ-ler erhältlich.
9. Den O-Ring der neuen Ölfilterpatrone
mit Motoröl benetzen.HINWEIS:Sicherstellen, dass der O-Ring korrekt sitzt.
10. Die neue Ölfilterpatrone mit einem Öl-
filterschlüssel einbauen und sie dann
mit einem Drehmomentschlüssel wie
vorgeschrieben festziehen.11. Die Motoröl-Ablassschrauben montie-
ren und anschließend vorschriftsmä-
ßig festziehen.12. Ausschließlich 2.5 L (2.6 US qt) (2.2
Imp.qt) der vorgeschriebenen Menge
des empfohlenen Motoröls durch die
Einfüllöffnung gießen, den Messstab
einsetzen und dann den Einfüll-
schraubverschluss fest zudrehen.
13. Den Motor anlassen, mehrmals auf
Touren bringen und dann abstellen.
14. Den Motoröl-Einfüllschraubver-
schluss wieder herausdrehen und
dann das übrige Öl allmählich nachfül-
len; dabei regelmäßig den Ölstand am
Messstab kontrollieren.
HINWEIS:Verschüttetes Öl auf allen Motorteilen abwi-
schen, nachdem der Motor und die Auspuff-anlage abgekühlt sind.ACHTUNG:
GCA15080
Um ein Durchrutschen der Kupp-
lung zu vermeiden (da das Motoröl
auch die Kupplung schmiert), mi-
1. O-Ring
1.Ölfilterpatrone
2. Drehmomentschlüssel
Anzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Anzugsdrehmomente:
Motoröl-Ablassschraube A (Kurbel-
gehäuse):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Motoröl-Ablassschraube B (Kurbel-
gehäuse):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Motoröl-Ablassschraube (Öltank):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.10 L (4.33 US qt) (3.61 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.90 L (5.18 US qt) (4.31 Imp.qt)
U5C4G2G0.book Page 10 Wednesday, September 12, 2007 9:36 AM
Page 52 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6

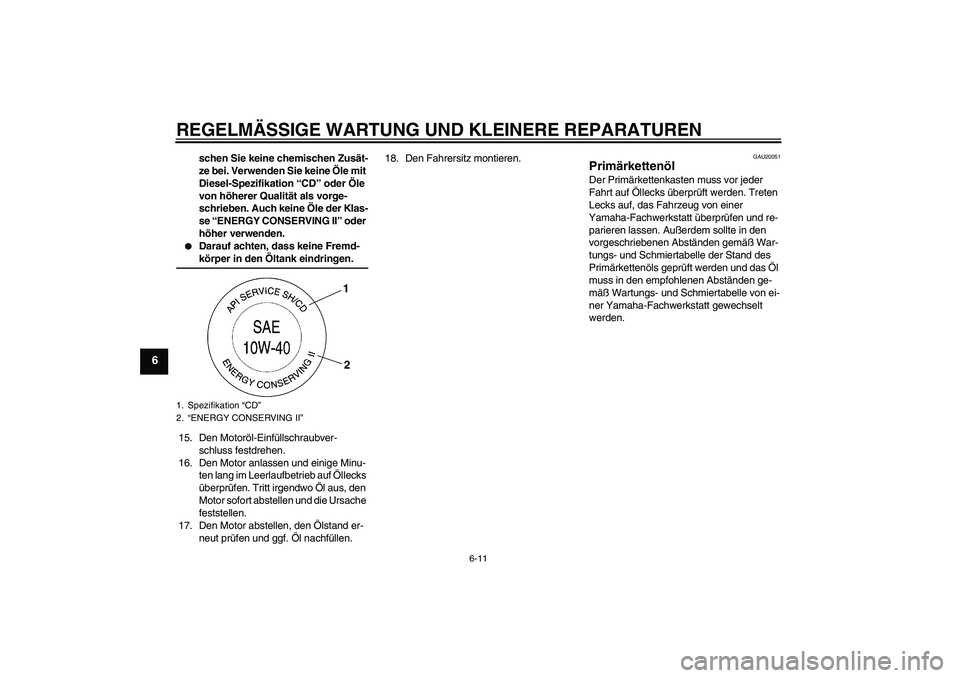

schen Sie keine chemischen Zusät-
ze bei. Verwenden Sie keine Öle mit
Diesel-Spezifikation “CD” oder Öle
von höherer Qualität als vorge-
schrieben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II” oder
höher verwenden.
Darauf achten, dass keine Fremd-körper in den Öltank eindringen.
15. Den Motoröl-Einfüllschraubver-
schluss festdrehen.
16. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
17. Den Motor abstellen, den Ölstand er-
neut prüfen und ggf. Öl nachfüllen.18. Den Fahrersitz montieren.
GAU20051
Primärkettenöl Der Primärkettenkasten muss vor jeder
Fahrt auf Öllecks überprüft werden. Treten
Lecks auf, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem sollte in den
vorgeschriebenen Abständen gemäß War-
tungs- und Schmiertabelle der Stand des
Primärkettenöls geprüft werden und das Öl
muss in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle von ei-
ner Yamaha-Fachwerkstatt gewechselt
werden.
1. Spezifikation “CD”
2.“ENERGY CONSERVING II”
1
2
U5C4G2G0.book Page 11 Wednesday, September 12, 2007 9:36 AM
Page 53 of 86

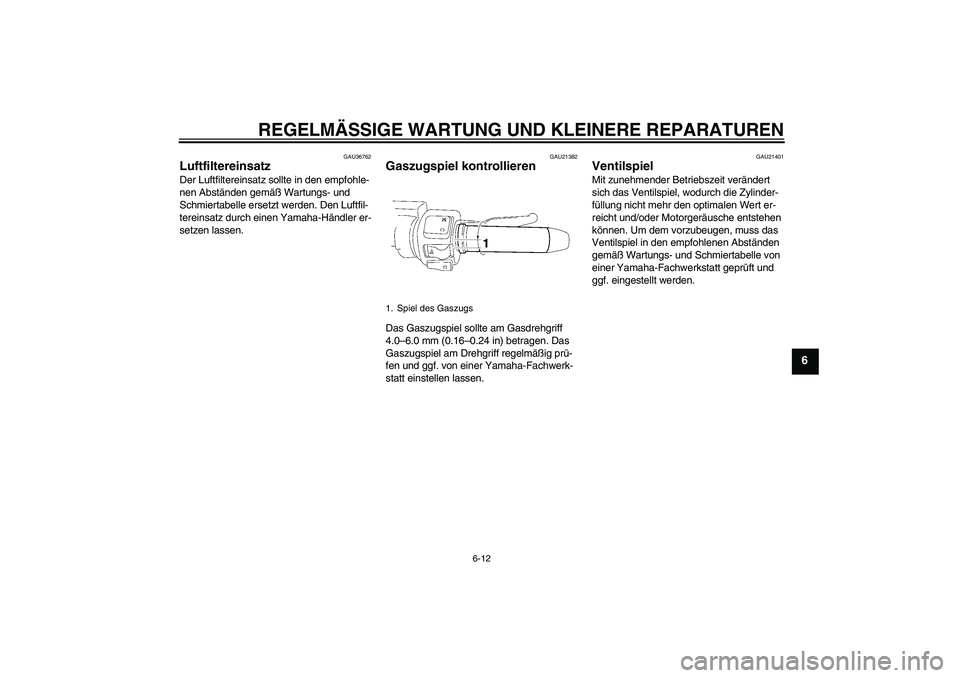

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU36762
Luftfiltereinsatz Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle ersetzt werden. Den Luftfil-
tereinsatz durch einen Yamaha-Händler er-
setzen lassen.
GAU21382
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
4.0–6.0 mm (0.16–0.24 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
1. Spiel des Gaszugs
U5C4G2G0.book Page 12 Wednesday, September 12, 2007 9:36 AM
Page 54 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU21561

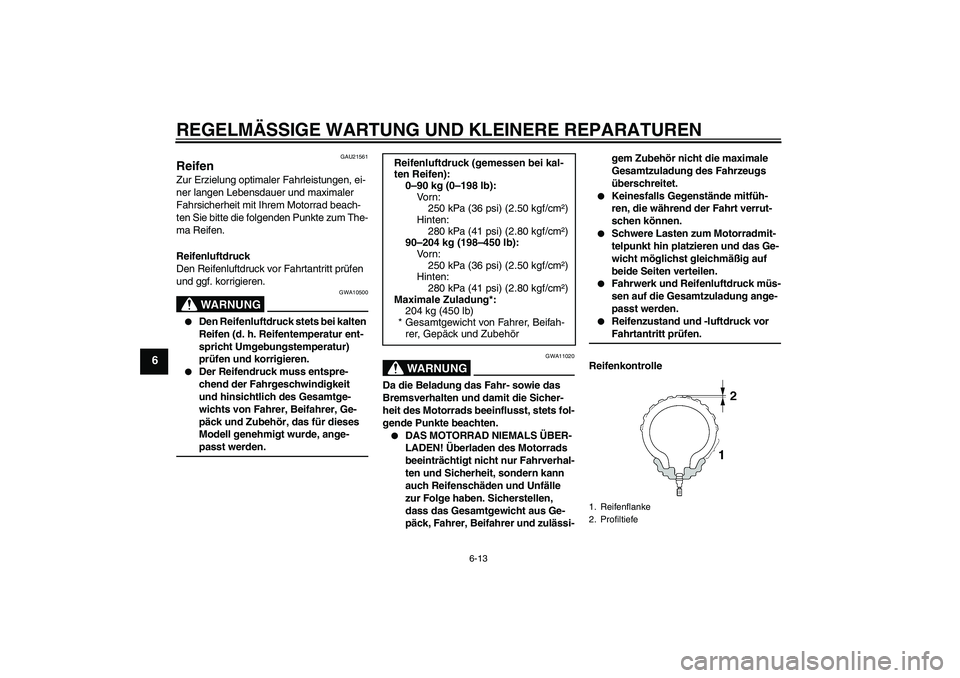

Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.
Reifenkontrolle Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm²)
Maximale Zuladung*:
204 kg (450 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
U5C4G2G0.book Page 13 Wednesday, September 12, 2007 9:36 AM
Page 55 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6

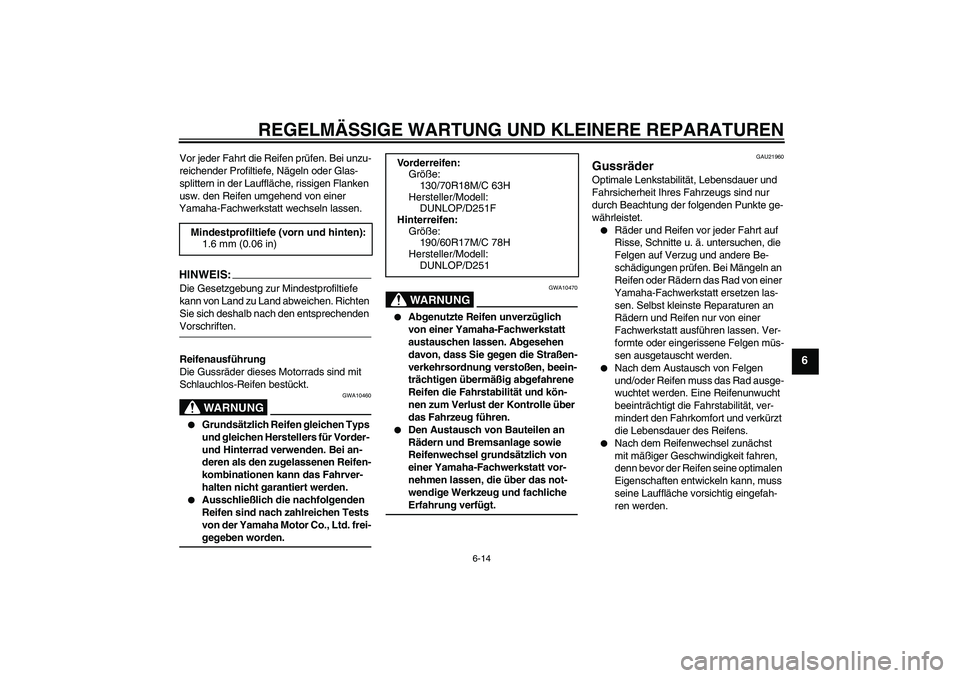

Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen bestückt.
WARNUNG
GWA10460
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden. Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
Vorderreifen:
Größe:
130/70R18M/C 63H
Hersteller/Modell:
DUNLOP/D251F
Hinterreifen:
Größe:
190/60R17M/C 78H
Hersteller/Modell:
DUNLOP/D251
U5C4G2G0.book Page 14 Wednesday, September 12, 2007 9:36 AM
Page 56 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
GAU22072

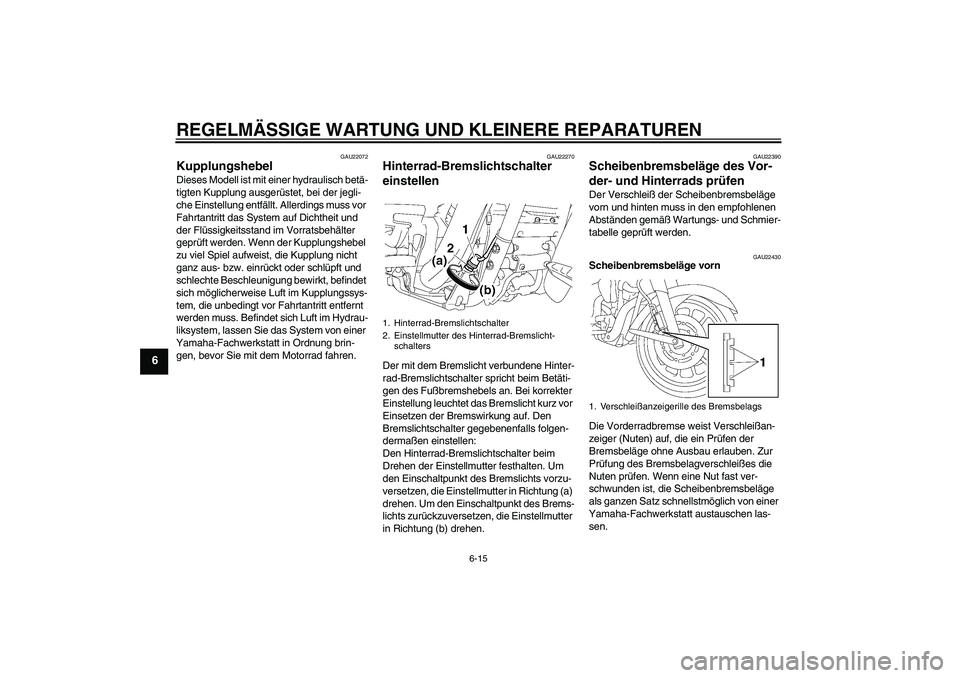

Kupplungshebel Dieses Modell ist mit einer hydraulisch betä-
tigten Kupplung ausgerüstet, bei der jegli-
che Einstellung entfällt. Allerdings muss vor
Fahrtantritt das System auf Dichtheit und
der Flüssigkeitsstand im Vorratsbehälter
geprüft werden. Wenn der Kupplungshebel
zu viel Spiel aufweist, die Kupplung nicht
ganz aus- bzw. einrückt oder schlüpft und
schlechte Beschleunigung bewirkt, befindet
sich möglicherweise Luft im Kupplungssys-
tem, die unbedingt vor Fahrtantritt entfernt
werden muss. Befindet sich Luft im Hydrau-
liksystem, lassen Sie das System von einer
Yamaha-Fachwerkstatt in Ordnung brin-
gen, bevor Sie mit dem Motorrad fahren.
GAU22270
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22390
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU22430
Scheibenbremsbeläge vorn
Die Vorderradbremse weist Verschleißan-
zeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Zur
Prüfung des Bremsbelagverschleißes die
Nuten prüfen. Wenn eine Nut fast ver-
schwunden ist, die Scheibenbremsbeläge
als ganzen Satz schnellstmöglich von einer
Yamaha-Fachwerkstatt austauschen las-
sen.
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeigerille des Bremsbelags
U5C4G2G0.book Page 15 Wednesday, September 12, 2007 9:36 AM
Page 57 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU22500

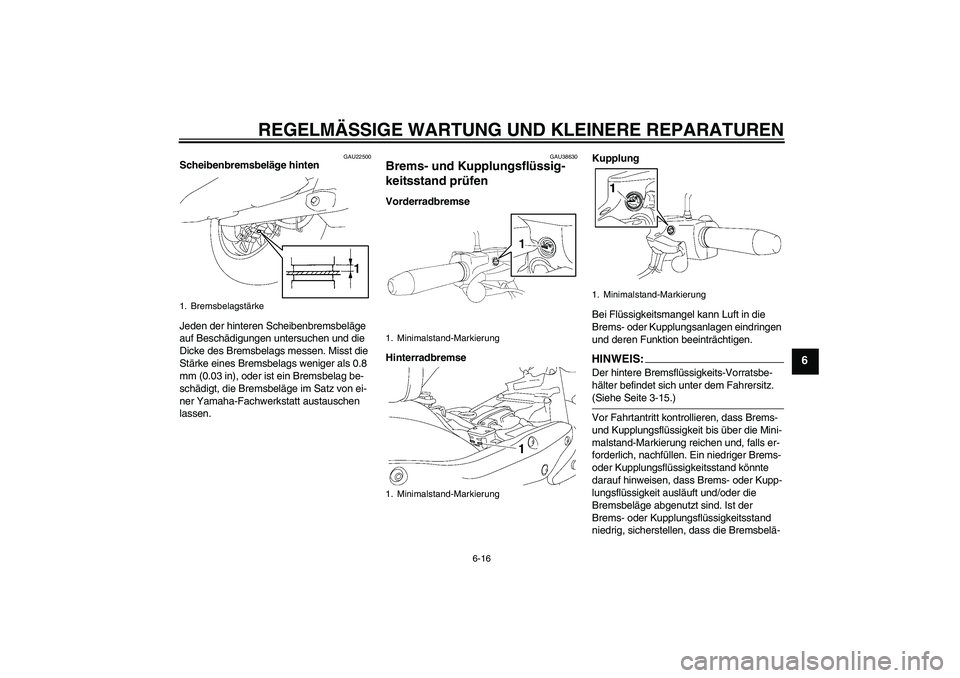

Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 0.8
mm (0.03 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
GAU38630
Brems- und Kupplungsflüssig-
keitsstand prüfen Vorderradbremse
HinterradbremseKupplung
Bei Flüssigkeitsmangel kann Luft in die
Brems- oder Kupplungsanlagen eindringen
und deren Funktion beeinträchtigen.
HINWEIS:Der hintere Bremsflüssigkeits-Vorratsbe-
hälter befindet sich unter dem Fahrersitz. (Siehe Seite 3-15.)
Vor Fahrtantritt kontrollieren, dass Brems-
und Kupplungsflüssigkeit bis über die Mini-
malstand-Markierung reichen und, falls er-
forderlich, nachfüllen. Ein niedriger Brems-
oder Kupplungsflüssigkeitsstand könnte
darauf hinweisen, dass Brems- oder Kupp-
lungsflüssigkeit ausläuft und/oder die
Bremsbeläge abgenutzt sind. Ist der
Brems- oder Kupplungsflüssigkeitsstand
niedrig, sicherstellen, dass die Bremsbelä-
1. Bremsbelagstärke
1. Minimalstand-Markierung
1. Minimalstand-Markierung
1. Minimalstand-Markierung
U5C4G2G0.book Page 16 Wednesday, September 12, 2007 9:36 AM
Page 58 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6

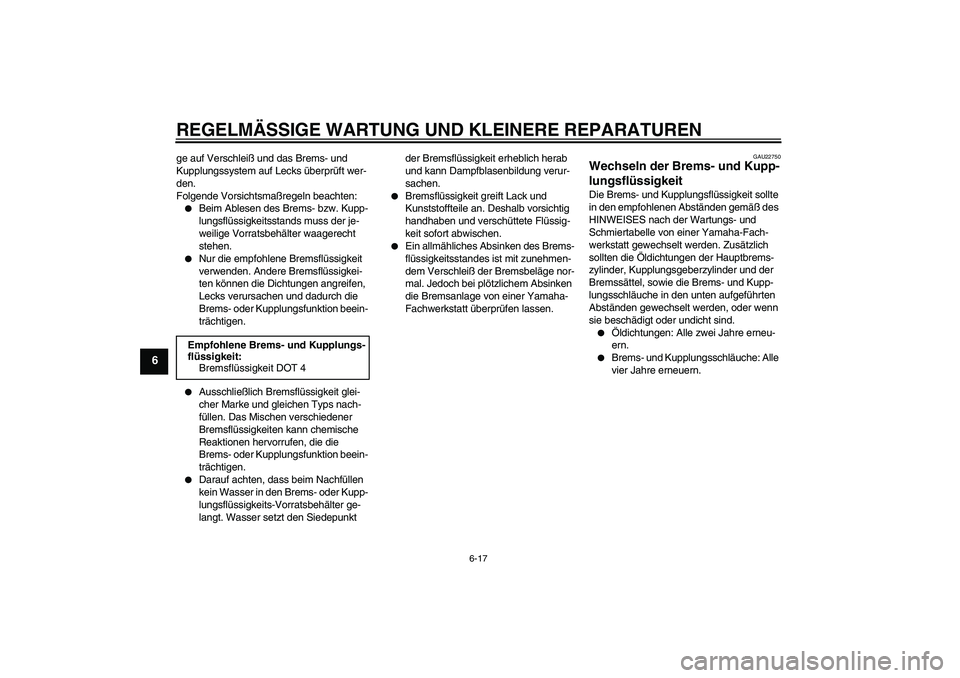

ge auf Verschleiß und das Brems- und
Kupplungssystem auf Lecks überprüft wer-
den.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Brems- bzw. Kupp-
lungsflüssigkeitsstands muss der je-
weilige Vorratsbehälter waagerecht
stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Brems- oder Kupplungsfunktion beein-
trächtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Brems- oder Kupplungsfunktion beein-
trächtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser in den Brems- oder Kupp-
lungsflüssigkeits-Vorratsbehälter ge-
langt. Wasser setzt den Siedepunkt der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22750
Wechseln der Brems- und Kupp-
lungsflüssigkeit Die Brems- und Kupplungsflüssigkeit sollte
in den empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder, Kupplungsgeberzylinder und der
Bremssättel, sowie die Brems- und Kupp-
lungsschläuche in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Brems- und Kupplungsschläuche: Alle
vier Jahre erneuern. Empfohlene Brems- und Kupplungs-
flüssigkeit:
Bremsflüssigkeit DOT 4
U5C4G2G0.book Page 17 Wednesday, September 12, 2007 9:36 AM
Page 59 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6

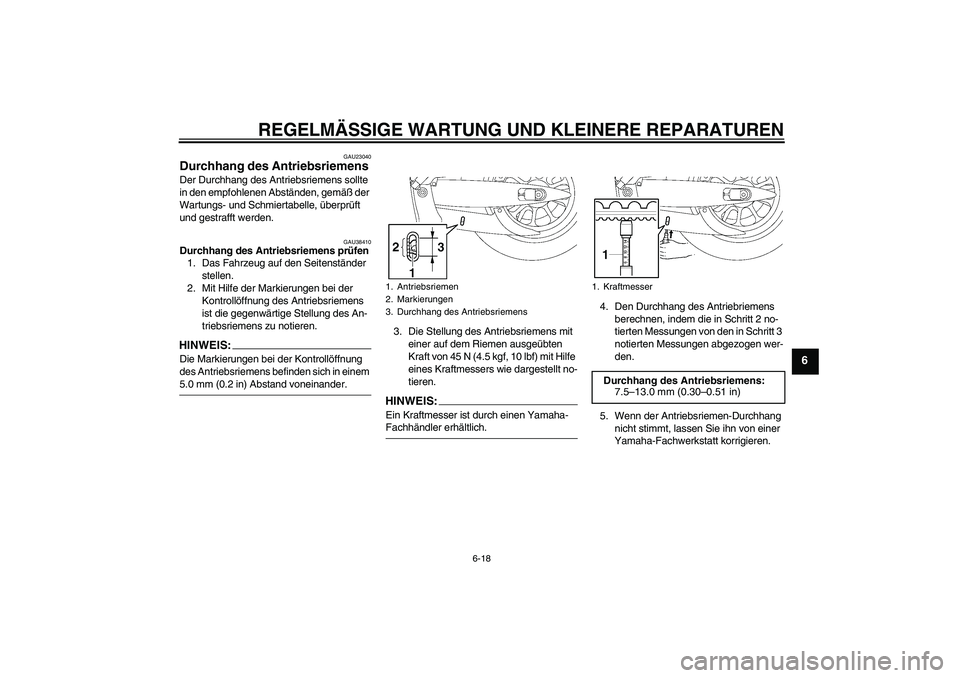

GAU23040
Durchhang des Antriebsriemens Der Durchhang des Antriebsriemens sollte
in den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, überprüft
und gestrafft werden.
GAU38410
Durchhang des Antriebsriemens prüfen
1. Das Fahrzeug auf den Seitenständer
stellen.
2. Mit Hilfe der Markierungen bei der
Kontrollöffnung des Antriebsriemens
ist die gegenwärtige Stellung des An-
triebsriemens zu notieren.HINWEIS:Die Markierungen bei der Kontrollöffnung
des Antriebsriemens befinden sich in einem 5.0 mm (0.2 in) Abstand voneinander.3. Die Stellung des Antriebsriemens mit
einer auf dem Riemen ausgeübten
Kraft von 45 N (4.5 kgf, 10 lbf) mit Hilfe
eines Kraftmessers wie dargestellt no-
tieren.
HINWEIS:Ein Kraftmesser ist durch einen Yamaha-Fachhändler erhältlich.4. Den Durchhang des Antriebriemens
berechnen, indem die in Schritt 2 no-
tierten Messungen von den in Schritt 3
notierten Messungen abgezogen wer-
den.
5. Wenn der Antriebsriemen-Durchhang
nicht stimmt, lassen Sie ihn von einer
Yamaha-Fachwerkstatt korrigieren.1. Antriebsriemen
2. Markierungen
3. Durchhang des Antriebsriemens
1. Kraftmesser
Durchhang des Antriebsriemens:
7.5–13.0 mm (0.30–0.51 in)
U5C4G2G0.book Page 18 Wednesday, September 12, 2007 9:36 AM
Page 60 of 86
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6

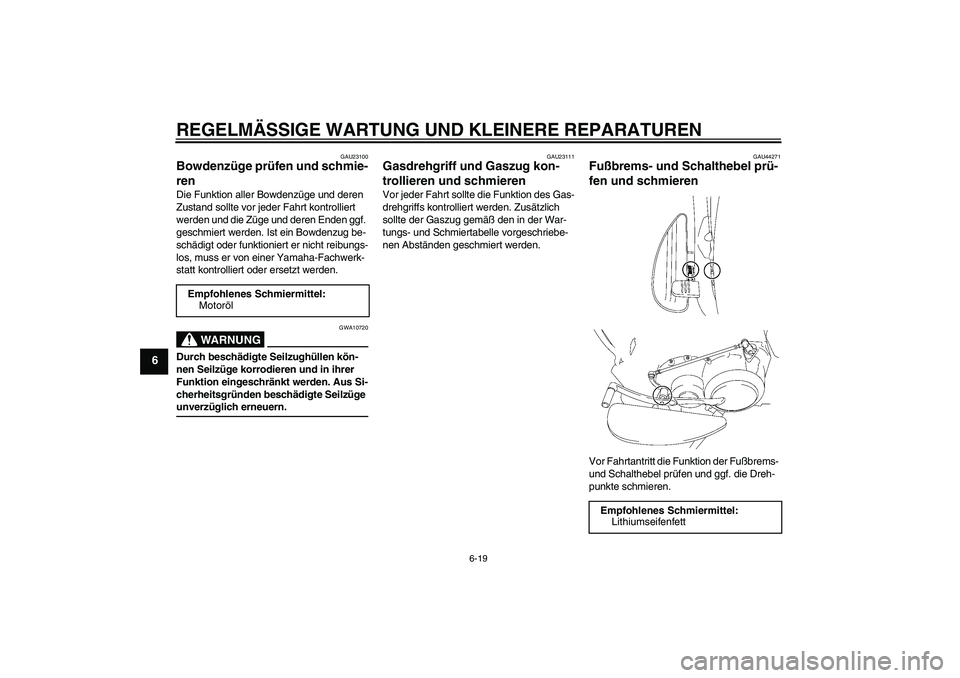

GAU23100
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU44271
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren. Empfohlenes Schmiermittel:
MotorölEmpfohlenes Schmiermittel:
Lithiumseifenfett
U5C4G2G0.book Page 19 Wednesday, September 12, 2007 9:36 AM
