CONSIGNES DE SÉCURITÉ
1-4
1


Toujours couper le moteur et retirer la
clé de contact avant de laisser la moto
sans surveillance. Au moment de se
garer, garder les points suivants à
l’esprit :
Comme le moteur et les éléments
de l’échappement peuvent devenir
brûlants, il convient de se garer de
façon à ce que les piétons ou les en-
fants ne risquent pas de toucher ces
éléments.
Ne pas garer la moto dans une des-
cente ou sur un sol meuble, car elle
pourrait facilement se renverser.
Ne pas garer la moto près d’une
source de flammes ou d’étincelles
(ex. un poêle au pétrole ou un bra-
sier quelconque), afin d’éviter tout
risque d’incendie.


Lors du transport de la moto dans un
autre véhicule, s’assurer qu’elle soit
bien à la verticale. Si la moto est incli-
née, de l’essence risque de fuir du ré-
servoir de carburant.


En cas d’ingestion d’essence, d’inha-
lation importante de vapeur d’essence
ou d’éclaboussure dans les yeux, con-
sulter immédiatement un médecin. En
cas d’éclaboussure d’essence sur lapeau ou les vêtements, se laver immé-
diatement à l’eau et au savon et chan-
ger de vêtements.
U5C4F2F0.book Page 4 Friday, September 7, 2007 9:22 AM

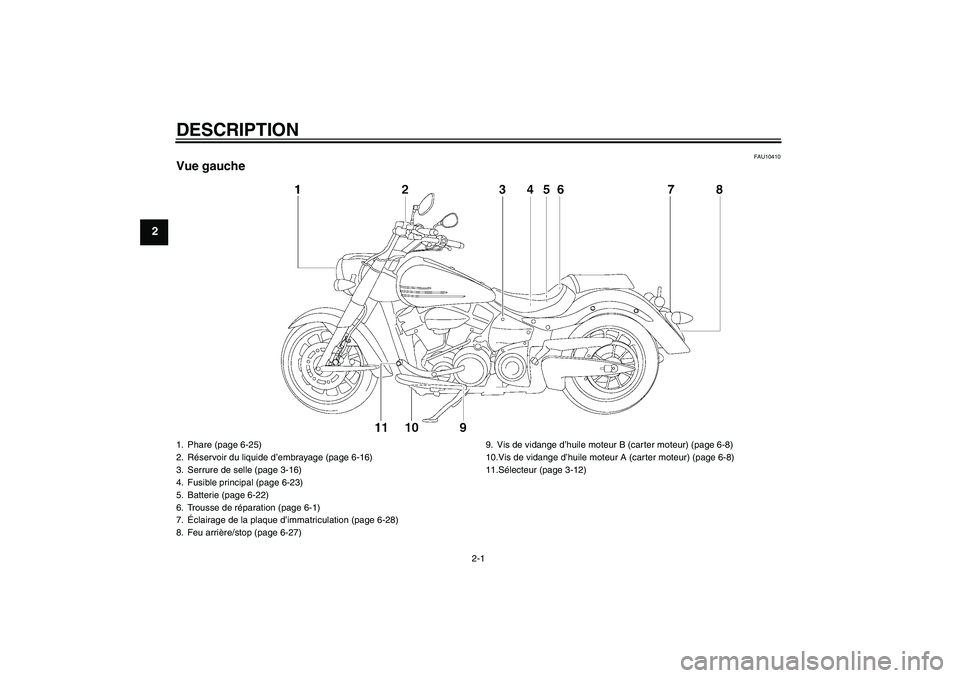

DESCRIPTION
2-1
2
FAU10410
Vue gauche1. Phare (page 6-25)
2. Réservoir du liquide d’embrayage (page 6-16)
3. Serrure de selle (page 3-16)
4. Fusible principal (page 6-23)
5. Batterie (page 6-22)
6. Trousse de réparation (page 6-1)
7.Éclairage de la plaque d’immatriculation (page 6-28)
8. Feu arrière/stop (page 6-27)9. Vis de vidange d’huile moteur B (carter moteur) (page 6-8)
10.Vis de vidange d’huile moteur A (carter moteur) (page 6-8)
11.Sélecteur (page 3-12)U5C4F2F0.book Page 1 Friday, September 7, 2007 9:22 AM

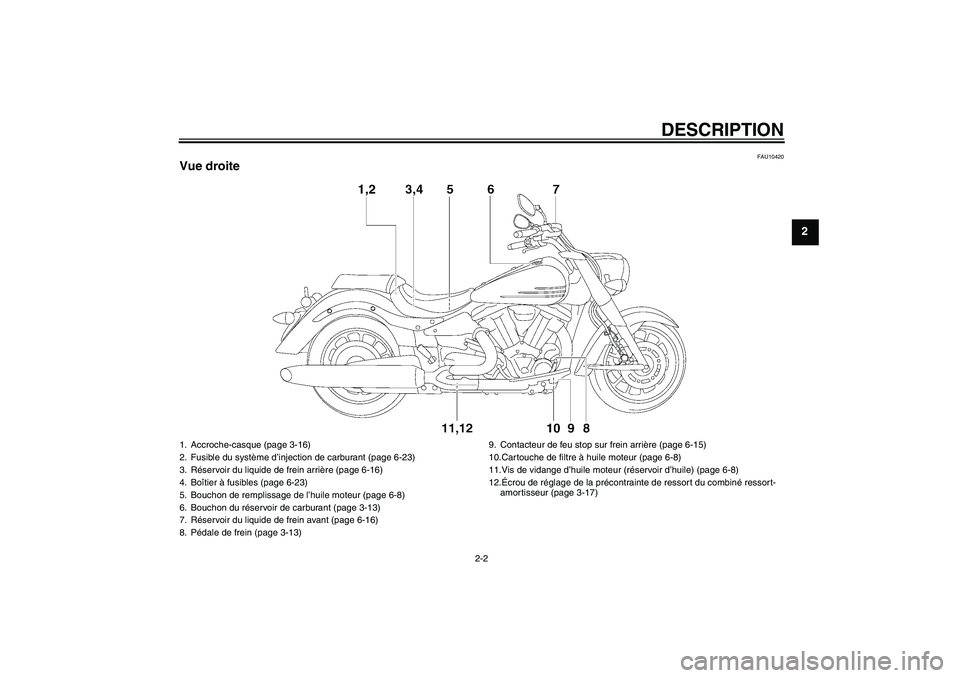

DESCRIPTION
2-2
2
FAU10420
Vue droite1. Accroche-casque (page 3-16)
2. Fusible du système d’injection de carburant (page 6-23)
3. Réservoir du liquide de frein arrière (page 6-16)
4. Boîtier à fusibles (page 6-23)
5. Bouchon de remplissage de l’huile moteur (page 6-8)
6. Bouchon du réservoir de carburant (page 3-13)
7. Réservoir du liquide de frein avant (page 6-16)
8. Pédale de frein (page 3-13)9. Contacteur de feu stop sur frein arrière (page 6-15)
10.Cartouche de filtre à huile moteur (page 6-8)
11.Vis de vidange d’huile moteur (réservoir d’huile) (page 6-8)
12.Écrou de réglage de la précontrainte de ressort du combiné ressort-
amortisseur (page 3-17)
U5C4F2F0.book Page 2 Friday, September 7, 2007 9:22 AM

DESCRIPTION
2-3
2
FAU10430
Commandes et instruments1. Levier d’embrayage (page 3-12)
2. Combiné de contacteurs gauche (page 3-10)
3. Bloc de compteurs multifonctions (page 3-5)
4. Contacteur à clé/antivol (page 3-2)
5. Combiné de contacteurs droit (page 3-10)
6. Poignée des gaz (page 6-12)
7. Levier de frein (page 3-13)U5C4F2F0.book Page 3 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10974
Immobilisateur antivol Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :

une clé d’enregistrement de codes
(anneau en plastique rouge)


deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé


un transpondeur (dans la clé d’enre-
gistrement de codes)


un immobilisateur


un bloc de commande électronique
(ECU)


un témoin de l’immobilisateur antivol
(Voir page 3-4.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION:
FCA11821


NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clés con-ventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.


Ne plonger aucune des clés dans
du liquide.


N’exposer aucune clé à des tempé-
ratures excessivement élevées.


Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).


Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.


Ne pas déposer d’objet lourd sur
aucune des clés.


Ne rectifier aucune des clés ni mo-
difier leur forme.


Ne pas retirer l’anneau en plastique
des clés.


Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.


Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau
noir)
U5C4F2F0.book Page 1 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-2
3

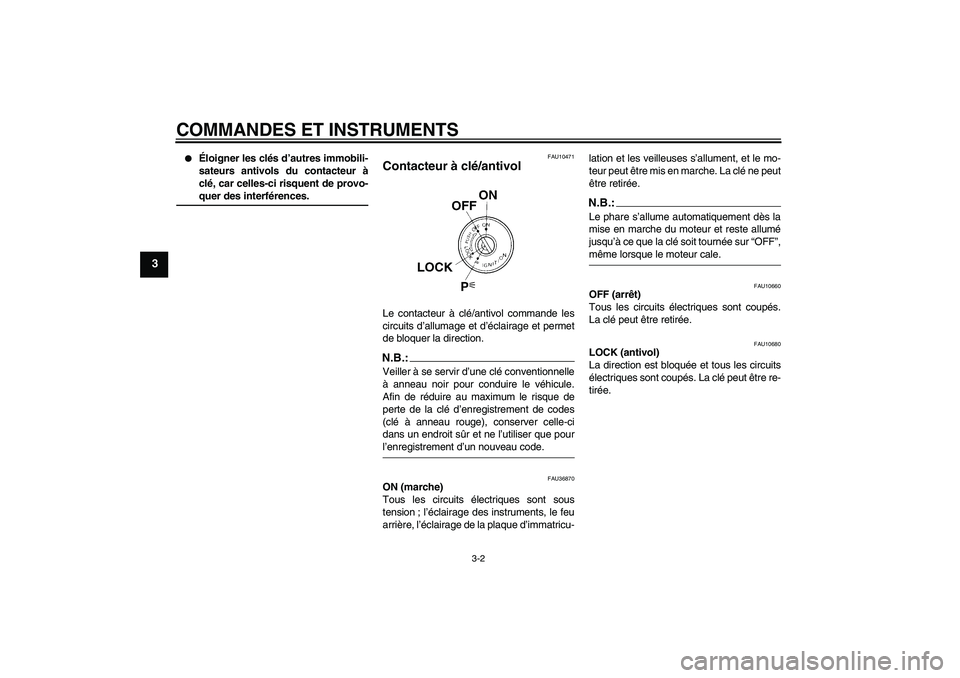

Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10471
Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction.N.B.:Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU36870
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatricu-lation et les veilleuses s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.:Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10660
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
FAU10680
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
U5C4F2F0.book Page 2 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-3
3

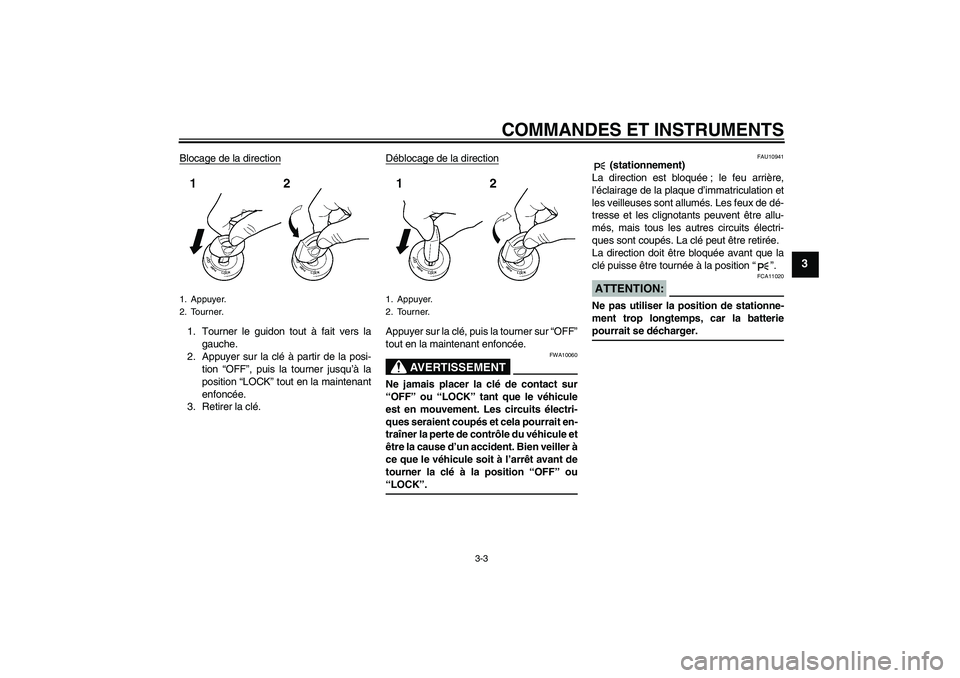

Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.Déblocage de la direction
Appuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.
AVERTISSEMENT
FWA10060
Ne jamais placer la clé de contact sur
“OFF” ou “LOCK” tant que le véhicule
est en mouvement. Les circuits électri-
ques seraient coupés et cela pourrait en-
traîner la perte de contrôle du véhicule et
être la cause d’un accident. Bien veiller à
ce que le véhicule soit à l’arrêt avant de
tourner la clé à la position “OFF” ou“LOCK”.
FAU10941
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits électri-
ques sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position“”.
ATTENTION:
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batteriepourrait se décharger.
1. Appuyer.
2. Tourner.
1. Appuyer.
2. Tourner.
U5C4F2F0.book Page 3 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU11003

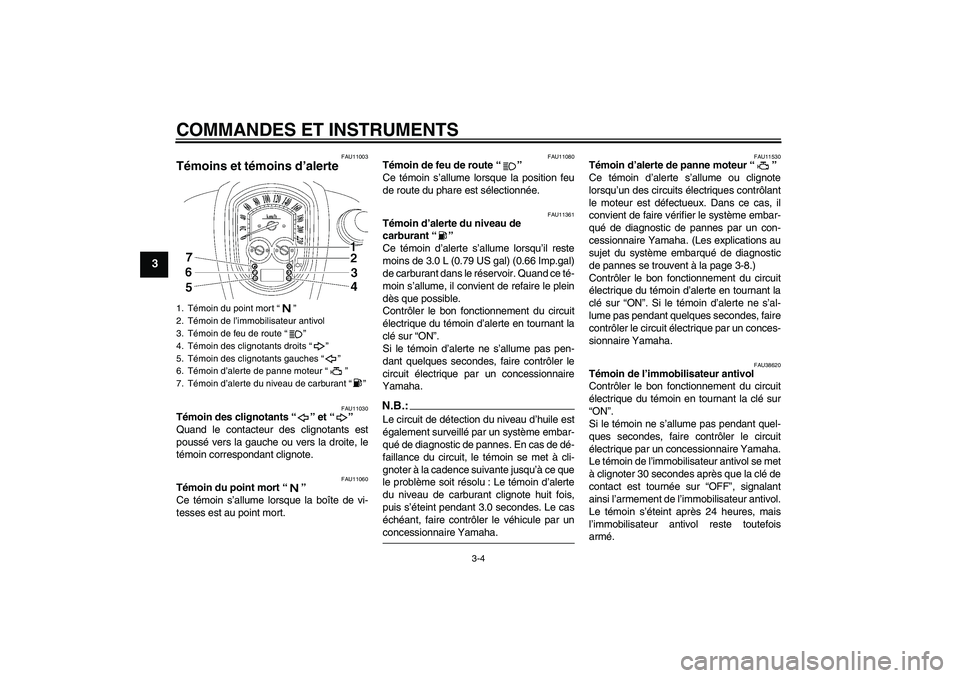

Témoins et témoins d’alerte
FAU11030
Témoin des clignotants“” et“”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort“”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route“”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11361
Témoin d’alerte du niveau de
carburant“”
Ce témoin d’alerte s’allume lorsqu’il reste
moins de 3.0 L (0.79 US gal) (0.66 Imp.gal)
de carburant dans le réservoir. Quand ce té-
moin s’allume, il convient de refaire le plein
dès que possible.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”.
Si le témoin d’alerte ne s’allume pas pen-
dant quelques secondes, faire contrôler le
circuit électrique par un concessionnaire
Yamaha.N.B.:Le circuit de détection du niveau d’huile est
également surveillé par un système embar-
qué de diagnostic de pannes. En cas de dé-
faillance du circuit, le témoin se met à cli-
gnoter à la cadence suivante jusqu’à ce que
le problème soit résolu : Le témoin d’alerte
du niveau de carburant clignote huit fois,
puis s’éteint pendant 3.0 secondes. Le cas
échéant, faire contrôler le véhicule par unconcessionnaire Yamaha.
FAU11530
Témoin d’alerte de panne moteur“”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un des circuits électriques contrôlant
le moteur est défectueux. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha. (Les explications au
sujet du système embarqué de diagnostic
de pannes se trouvent à la page 3-8.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Si le témoin d’alerte ne s’al-
lume pas pendant quelques secondes, faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
FAU38620
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”.
Si le témoin ne s’allume pas pendant quel-
ques secondes, faire contrôler le circuit
électrique par un concessionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact est tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
1. Témoin du point mort“”
2. Témoin de l’immobilisateur antivol
3. Témoin de feu de route“”
4. Témoin des clignotants droits“”
5. Témoin des clignotants gauches“”
6. Témoin d’alerte de panne moteur“”
7. Témoin d’alerte du niveau de carburant“”U5C4F2F0.book Page 4 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-5
3

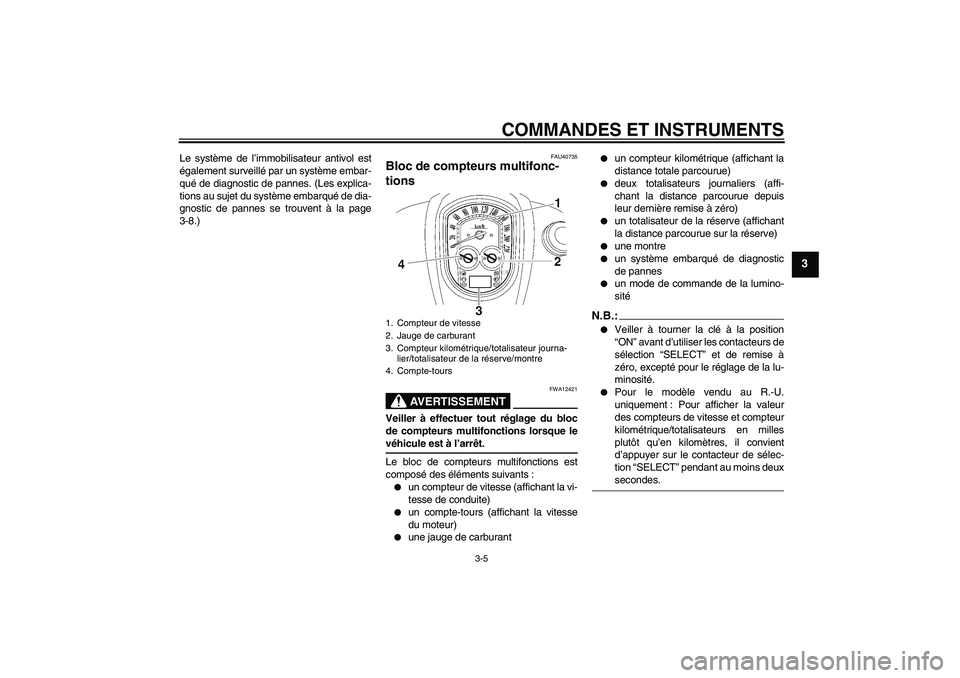

Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de dia-
gnostic de pannes se trouvent à la page
3-8.)
FAU40735
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12421
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque levéhicule est à l’arrêt.
Le bloc de compteurs multifonctions est
composé des éléments suivants :

un compteur de vitesse (affichant la vi-
tesse de conduite)


un compte-tours (affichant la vitesse
du moteur)


une jauge de carburant


un compteur kilométrique (affichant la
distance totale parcourue)


deux totalisateurs journaliers (affi-
chant la distance parcourue depuis
leur dernière remise à zéro)


un totalisateur de la réserve (affichant
la distance parcourue sur la réserve)


une montre


un système embarqué de diagnostic
de pannes


un mode de commande de la lumino-
sité
N.B.:

Veiller à tourner la clé à la position
“ON” avant d’utiliser les contacteurs de
sélection “SELECT” et de remise à
zéro, excepté pour le réglage de la lu-
minosité.


Pour le modèle vendu au R.-U.
uniquement : Pour afficher la valeur
des compteurs de vitesse et compteur
kilométrique/totalisateurs en milles
plutôt qu’en kilomètres, il convient
d’appuyer sur le contacteur de sélec-
tion “SELECT” pendant au moins deuxsecondes.
1. Compteur de vitesse
2. Jauge de carburant
3. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/montre
4. Compte-tours
U5C4F2F0.book Page 5 Friday, September 7, 2007 9:22 AM

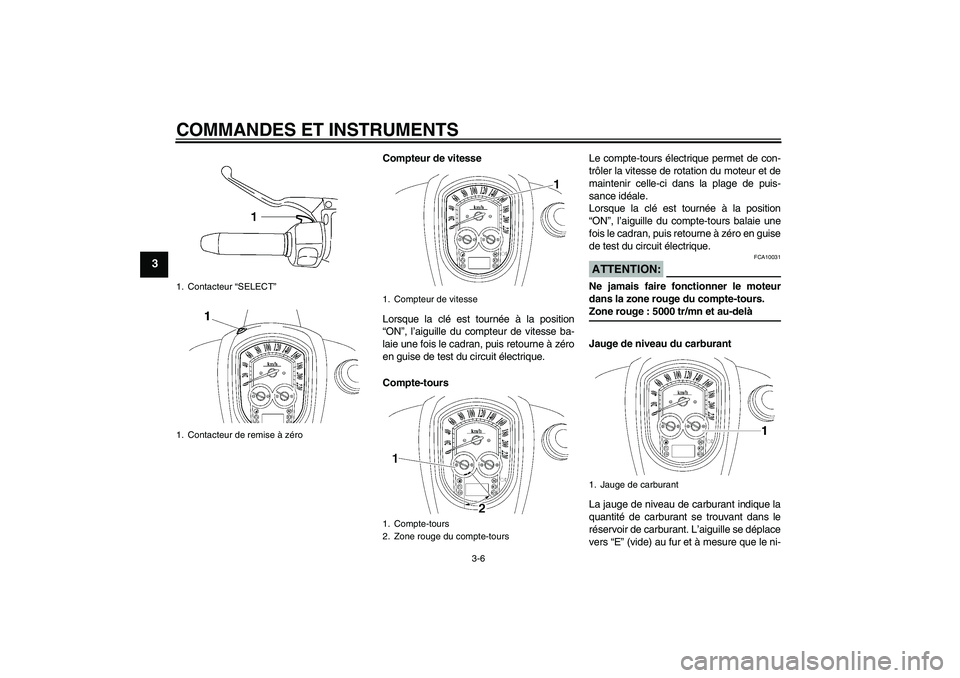

COMMANDES ET INSTRUMENTS
3-6
3
Compteur de vitesse
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro
en guise de test du circuit électrique.
Compte-toursLe compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.
ATTENTION:
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 5000 tr/mn et au-delà
Jauge de niveau du carburant
La jauge de niveau de carburant indique la
quantité de carburant se trouvant dans le
réservoir de carburant. L’aiguille se déplace
vers “E” (vide) au fur et à mesure que le ni-
1. Contacteur “SELECT”
1. Contacteur de remise à zéro
1. Compteur de vitesse
1. Compte-tours
2. Zone rouge du compte-tours
1. Jauge de carburant
U5C4F2F0.book Page 6 Friday, September 7, 2007 9:22 AM
