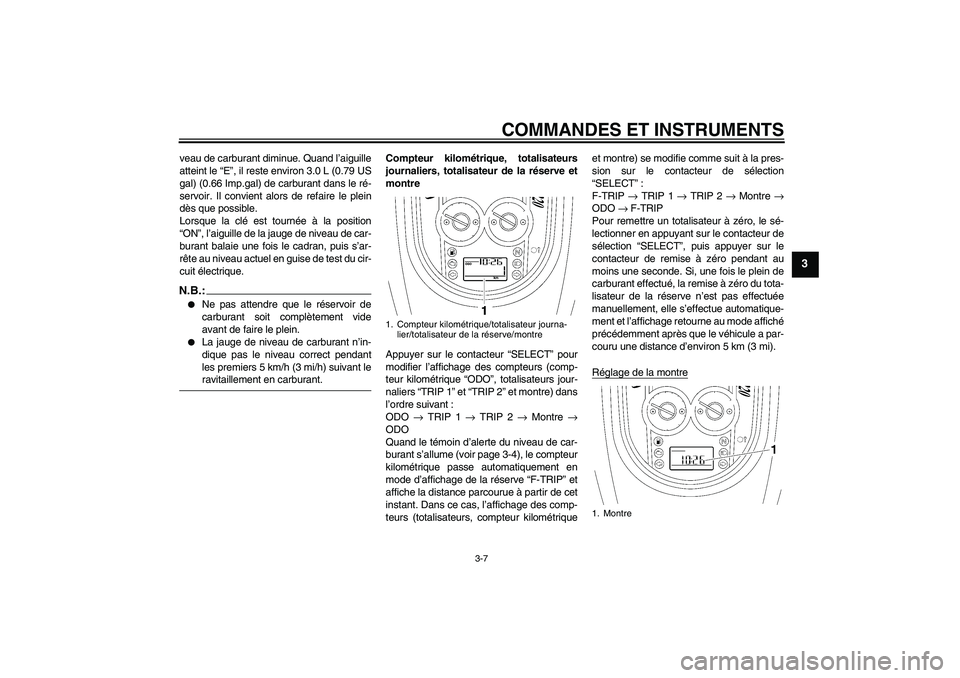

COMMANDES ET INSTRUMENTS
3-7
3
veau de carburant diminue. Quand l’aiguille
atteint le “E”, il reste environ 3.0 L (0.79 US
gal) (0.66 Imp.gal) de carburant dans le ré-
servoir. Il convient alors de refaire le plein
dès que possible.
Lorsque la clé est tournée à la position
“ON”, l’aiguille de la jauge de niveau de car-
burant balaie une fois le cadran, puis s’ar-
rête au niveau actuel en guise de test du cir-
cuit électrique.N.B.:

Ne pas attendre que le réservoir de
carburant soit complètement vide
avant de faire le plein.


La jauge de niveau de carburant n’in-
dique pas le niveau correct pendant
les premiers 5 km/h (3 mi/h) suivant leravitaillement en carburant.Compteur kilométrique, totalisateurs
journaliers, totalisateur de la réserve et
montre
Appuyer sur le contacteur “SELECT” pour
modifier l’affichage des compteurs (comp-
teur kilométrique “ODO”, totalisateurs jour-
naliers “TRIP 1” et “TRIP 2” et montre) dans
l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → Montre →
ODO
Quand le témoin d’alerte du niveau de car-
burant s’allume (voir page 3-4), le compteur
kilométrique passe automatiquement en
mode d’affichage de la réserve “F-TRIP” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (totalisateurs, compteur kilométriqueet montre) se modifie comme suit à la pres-
sion sur le contacteur de sélection
“SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → Montre →
ODO → F-TRIP
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le contacteur de
sélection “SELECT”, puis appuyer sur le
contacteur de remise à zéro pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
Réglage de la montre
1. Compteur kilométrique/totalisateur journa-
lier/totalisateur de la réserve/montre
1. Montre
U5C4F2F0.book Page 7 Friday, September 7, 2007 9:22 AM

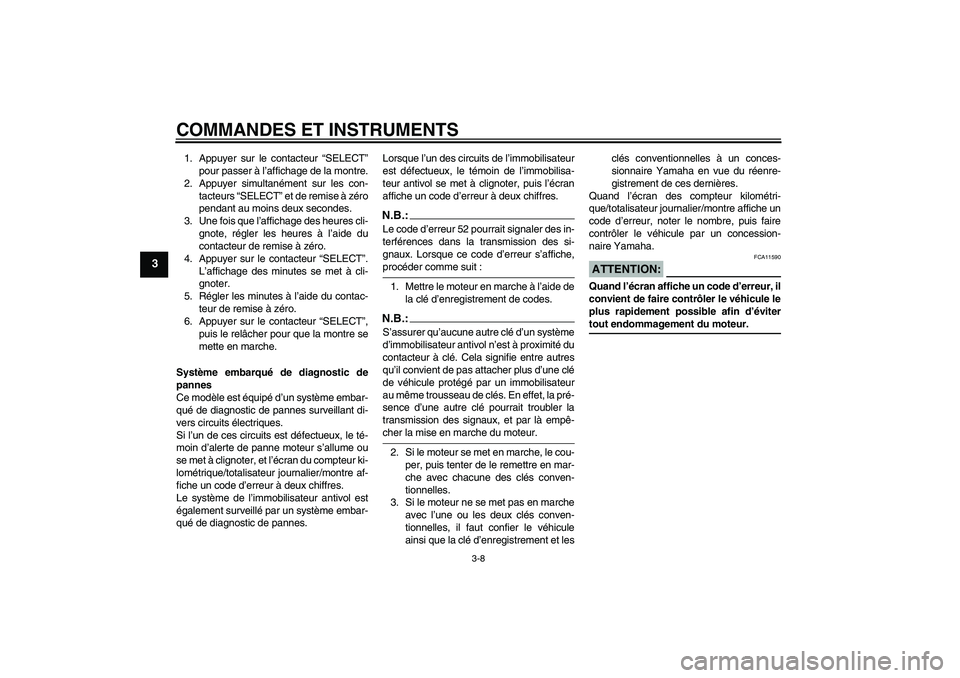

COMMANDES ET INSTRUMENTS
3-8
3
1. Appuyer sur le contacteur “SELECT”
pour passer à l’affichage de la montre.
2. Appuyer simultanément sur les con-
tacteurs “SELECT” et de remise à zéro
pendant au moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures à l’aide du
contacteur de remise à zéro.
4. Appuyer sur le contacteur “SELECT”.
L’affichage des minutes se met à cli-
gnoter.
5. Régler les minutes à l’aide du contac-
teur de remise à zéro.
6. Appuyer sur le contacteur “SELECT”,
puis le relâcher pour que la montre se
mette en marche.
Système embarqué de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume ou
se met à clignoter, et l’écran du compteur ki-
lométrique/totalisateur journalier/montre af-
fiche un code d’erreur à deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
affiche un code d’erreur à deux chiffres.
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol n’est à proximité du
contacteur à clé. Cela signifie entre autres
qu’il convient de pas attacher plus d’une clé
de véhicule protégé par un immobilisateur
au même trousseau de clés. En effet, la pré-
sence d’une autre clé pourrait troubler la
transmission des signaux, et par là empê-cher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et lesclés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran des compteur kilométri-
que/totalisateur journalier/montre affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
U5C4F2F0.book Page 8 Friday, September 7, 2007 9:22 AM

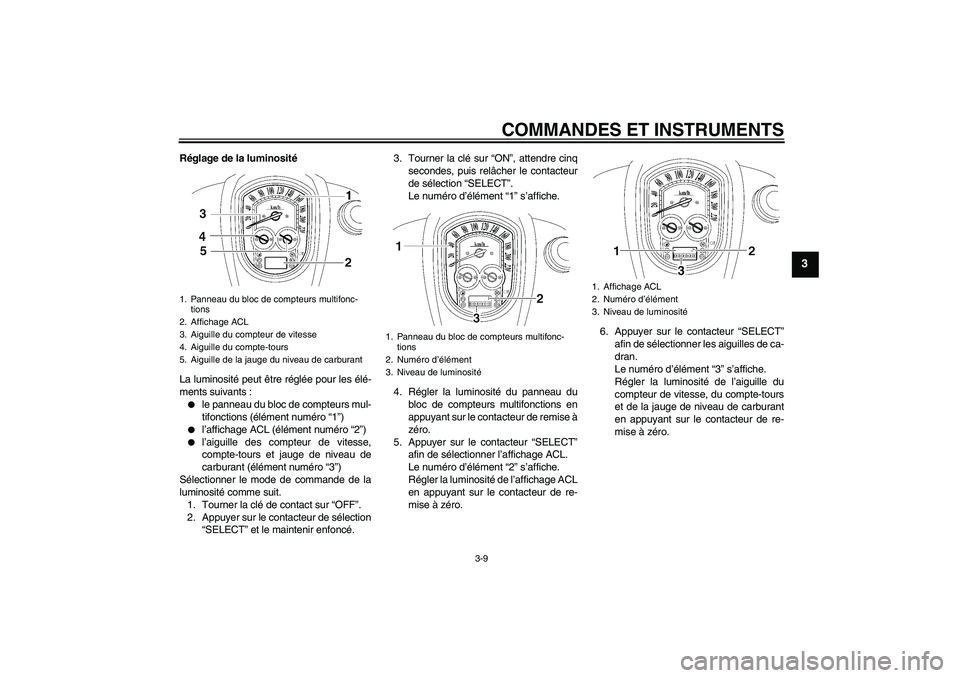

COMMANDES ET INSTRUMENTS
3-9
3
Réglage de la luminosité
La luminosité peut être réglée pour les élé-
ments suivants :

le panneau du bloc de compteurs mul-
tifonctions (élément numéro “1”)


l’affichage ACL (élément numéro “2”)


l’aiguille des compteur de vitesse,
compte-tours et jauge de niveau de
carburant (élément numéro “3”)
Sélectionner le mode de commande de la
luminosité comme suit.
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le contacteur de sélection
“SELECT” et le maintenir enfoncé.3. Tourner la clé sur “ON”, attendre cinq
secondes, puis relâcher le contacteur
de sélection “SELECT”.
Le numéro d’élément “1” s’affiche.
4. Régler la luminosité du panneau du
bloc de compteurs multifonctions en
appuyant sur le contacteur de remise à
zéro.
5. Appuyer sur le contacteur “SELECT”
afin de sélectionner l’affichage ACL.
Le numéro d’élément “2” s’affiche.
Régler la luminosité de l’affichage ACL
en appuyant sur le contacteur de re-
mise à zéro.6. Appuyer sur le contacteur “SELECT”
afin de sélectionner les aiguilles de ca-
dran.
Le numéro d’élément “3” s’affiche.
Régler la luminosité de l’aiguille du
compteur de vitesse, du compte-tours
et de la jauge de niveau de carburant
en appuyant sur le contacteur de re-
mise à zéro.
1. Panneau du bloc de compteurs multifonc-
tions
2. Affichage ACL
3. Aiguille du compteur de vitesse
4. Aiguille du compte-tours
5. Aiguille de la jauge du niveau de carburant
1. Panneau du bloc de compteurs multifonc-
tions
2. Numéro d’élément
3. Niveau de luminosité
1. Affichage ACL
2. Numéro d’élément
3. Niveau de luminosité
U5C4F2F0.book Page 9 Friday, September 7, 2007 9:22 AM

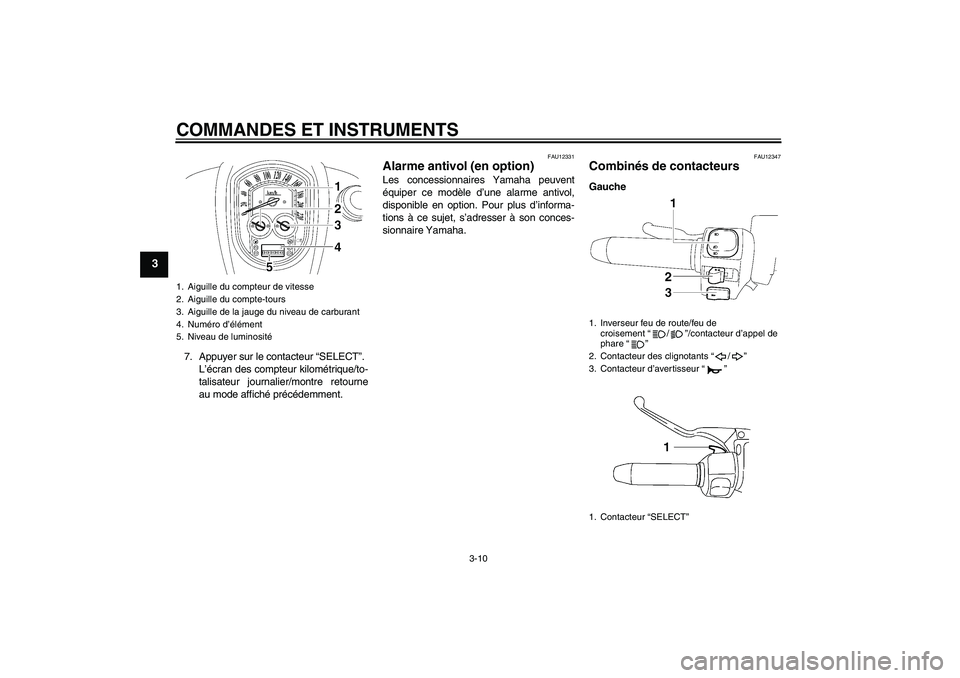

COMMANDES ET INSTRUMENTS
3-10
3
7. Appuyer sur le contacteur “SELECT”.
L’écran des compteur kilométrique/to-
talisateur journalier/montre retourne
au mode affiché précédemment.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12347
Combinés de contacteurs Gauche
1. Aiguille du compteur de vitesse
2. Aiguille du compte-tours
3. Aiguille de la jauge du niveau de carburant
4. Numéro d’élément
5. Niveau de luminosité
1. Inverseur feu de route/feu de
croisement“/”/contacteur d’appel de
phare“”
2. Contacteur des clignotants“/”
3. Contacteur d’avertisseur“”
1. Contacteur “SELECT”
U5C4F2F0.book Page 10 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-11
3
Droite
FAU40750
Inverseur feu de route/feu de
croisement“/”/contacteur d’ap-
pel de phare“”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
Afin d’effectuer un appel de phare, feu de
croisement allumé, appuyer sur le côté feu
de croisement“” de l’inverseur.
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU44600
Contacteur “SELECT”
Ce contacteur permet d’effectuer des sélec-
tions dans les modes compteur kilométri-
que et totalisateurs, et de régler la montre et
la luminosité du bloc de compteurs multi-
fonctions.
1. Coupe-circuit du moteur“/”
2. Contacteur des feux de détresse“”
3. Contacteur du démarreur“”
U5C4F2F0.book Page 11 Friday, September 7, 2007 9:22 AM

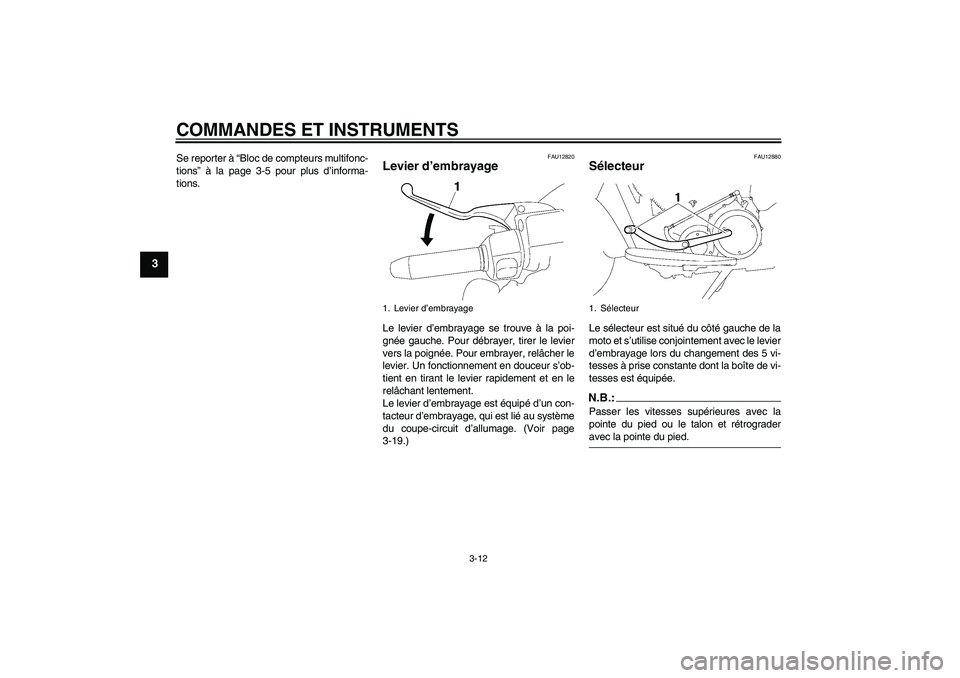

COMMANDES ET INSTRUMENTS
3-12
3
Se reporter à “Bloc de compteurs multifonc-
tions” à la page 3-5 pour plus d’informa-
tions.
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-19.)
FAU12880
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.N.B.:Passer les vitesses supérieures avec la
pointe du pied ou le talon et rétrograderavec la pointe du pied.
1. Levier d’embrayage
1. Sélecteur
U5C4F2F0.book Page 12 Friday, September 7, 2007 9:22 AM

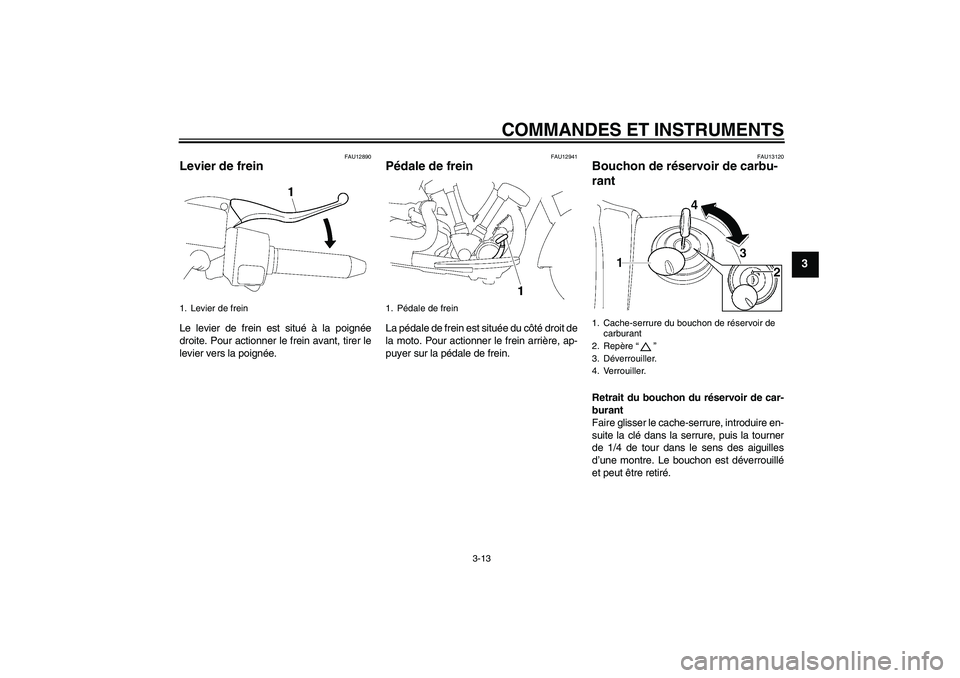

COMMANDES ET INSTRUMENTS
3-13
3
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13120
Bouchon de réservoir de carbu-
rant Retrait du bouchon du réservoir de car-
burant
Faire glisser le cache-serrure, introduire en-
suite la clé dans la serrure, puis la tourner
de 1/4 de tour dans le sens des aiguilles
d’une montre. Le bouchon est déverrouillé
et peut être retiré.
1. Levier de frein
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Repère“”
3. Déverrouiller.
4. Verrouiller.
U5C4F2F0.book Page 13 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-14
3
Repose du bouchon du réservoir de car-
burant
1. Remettre le bouchon en place dans
l’orifice du réservoir, la clé étant dans
la serrure, en veillant à diriger le
repère“” vers l’avant.
2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.N.B.:Le bouchon ne peut être remis en place cor-
rectement si la clé n’est pas dans la serrure.
De plus, la clé ne peut être retirée si le bou-
chon n’est pas correctement mis en place etverrouillé.
AVERTISSEMENT
FWA10130
S’assurer que le bouchon du réservoir
de carburant est remis correctement enplace avant de démarrer.
FAU13211
Carburant S’assurer que le niveau de carburant est
suffisant. Remplir le réservoir de carburant
jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13390
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE SUPER SANS PLOMB
EXCLUSIVEMENT
Capacité du réservoir de carburant :
17.0 L (4.49 US gal) (3.74 Imp.gal)
Quantité de carburant au moment où
le témoin d’alerte du niveau de car-
burant s’allume :
3.0 L (0.79 US gal) (0.66 Imp.gal)
U5C4F2F0.book Page 14 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-15
3

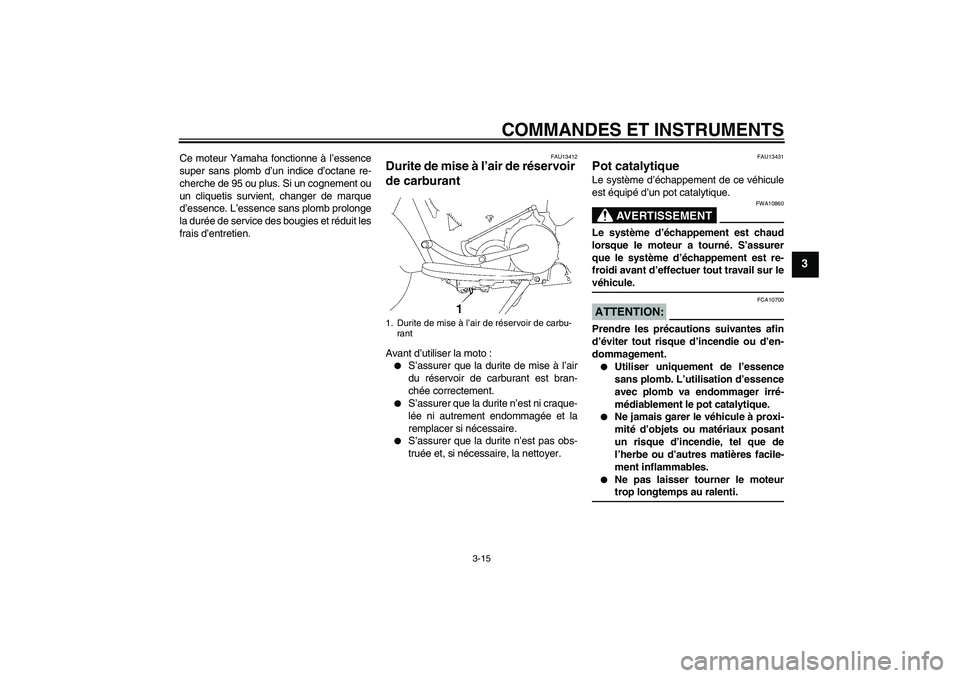

Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 ou plus. Si un cognement ou
un cliquetis survient, changer de marque
d’essence. L’essence sans plomb prolonge
la durée de service des bougies et réduit les
frais d’entretien.
FAU13412
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU13431
Pot catalytique Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
1. Durite de mise à l’air de réservoir de carbu-
rant
U5C4F2F0.book Page 15 Friday, September 7, 2007 9:22 AM

COMMANDES ET INSTRUMENTS
3-16
3

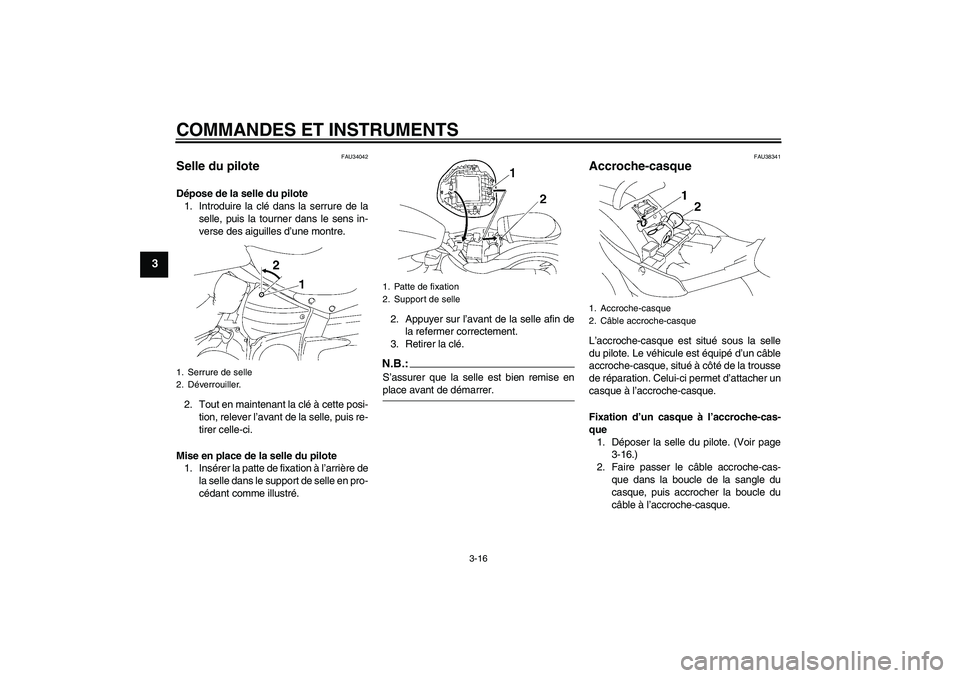

FAU34042
Selle du pilote Dépose de la selle du pilote
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi-
tion, relever l’avant de la selle, puis re-
tirer celle-ci.
Mise en place de la selle du pilote
1. Insérer la patte de fixation à l’arrière de
la selle dans le support de selle en pro-
cédant comme illustré.2. Appuyer sur l’avant de la selle afin de
la refermer correctement.
3. Retirer la clé.
N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
FAU38341
Accroche-casque L’accroche-casque est situé sous la selle
du pilote. Le véhicule est équipé d’un câble
accroche-casque, situé à côté de la trousse
de réparation. Celui-ci permet d’attacher un
casque à l’accroche-casque.
Fixation d’un casque à l’accroche-cas-
que
1. Déposer la selle du pilote. (Voir page
3-16.)
2. Faire passer le câble accroche-cas-
que dans la boucle de la sangle du
casque, puis accrocher la boucle du
câble à l’accroche-casque.
1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
1. Accroche-casque
2. Câble accroche-casque
U5C4F2F0.book Page 16 Friday, September 7, 2007 9:22 AM
