ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

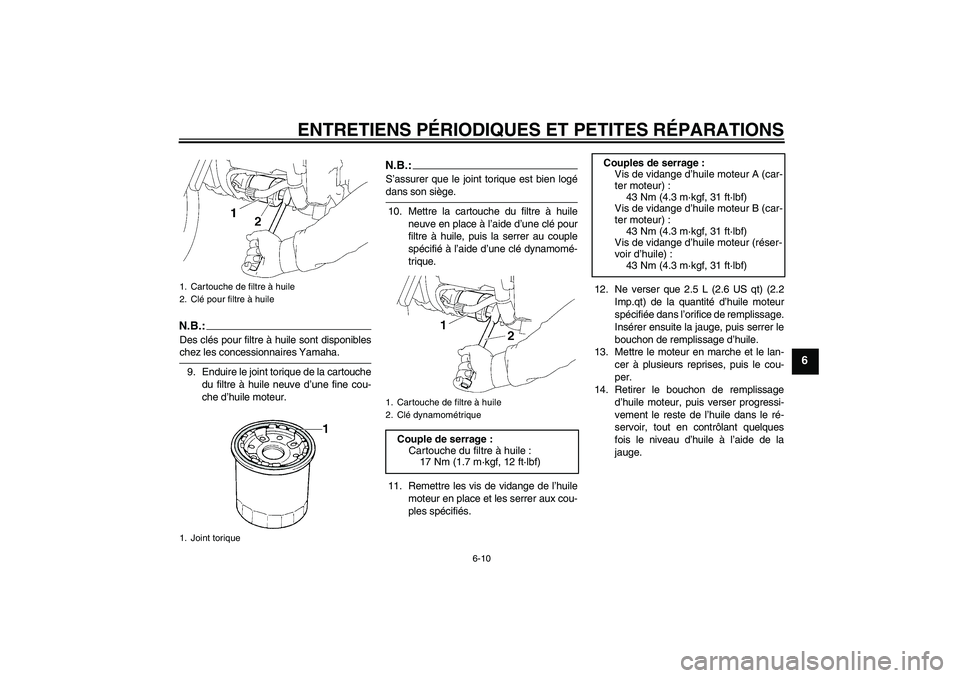

6-10
6
N.B.:Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
9. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur.
N.B.:S’assurer que le joint torique est bien logédans son siège.
10. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
11. Remettre les vis de vidange de l’huile
moteur en place et les serrer aux cou-
ples spécifiés.12. Ne verser que 2.5 L (2.6 US qt) (2.2
Imp.qt) de la quantité d’huile moteur
spécifiée dans l’orifice de remplissage.
Insérer ensuite la jauge, puis serrer le
bouchon de remplissage d’huile.
13. Mettre le moteur en marche et le lan-
cer à plusieurs reprises, puis le cou-
per.
14. Retirer le bouchon de remplissage
d’huile moteur, puis verser progressi-
vement le reste de l’huile dans le ré-
servoir, tout en contrôlant quelques
fois le niveau d’huile à l’aide de la
jauge.
1. Cartouche de filtre à huile
2. Clé pour filtre à huile
1. Joint torique
1. Cartouche de filtre à huile
2. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
Couples de serrage :
Vis de vidange d’huile moteur A (car-
ter moteur) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Vis de vidange d’huile moteur B (car-
ter moteur) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Vis de vidange d’huile moteur (réser-
voir d’huile) :
43 Nm (4.3 m·kgf, 31 ft·lbf)
U5C4F2F0.book Page 10 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
N.B.:Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION:
FCA15080


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le réservoird’huile.
15. Remettre le bouchon de remplissage
d’huile moteur en place.
16. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
17. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
18. Remettre la selle du pilote en place.
FAU20051
Huile de carter de chaîne pri-
maire Il faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de chaîne primaire. Si une fuite est détec-
tée, faire contrôler et réparer le véhicule par
un concessionnaire Yamaha. Il convient en
outre de faire contrôler le niveau d’huile de
carter de chaîne primaire et de faire chan-
ger l’huile par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
4.10 L (4.33 US qt) (3.61 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
4.90 L (5.18 US qt) (4.31 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U5C4F2F0.book Page 11 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

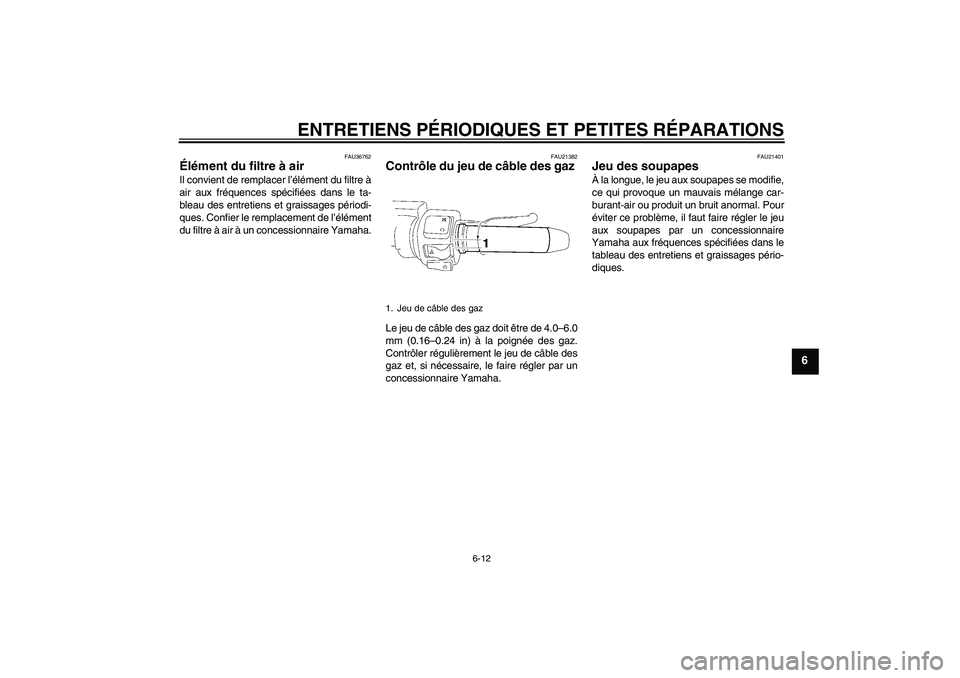

6-12
6
FAU36762
Élément du filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Confier le remplacement de l’élément
du filtre à air à un concessionnaire Yamaha.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 4.0–6.0
mm (0.16–0.24 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Jeu de câble des gaz
U5C4F2F0.book Page 12 Friday, September 7, 2007 9:22 AM

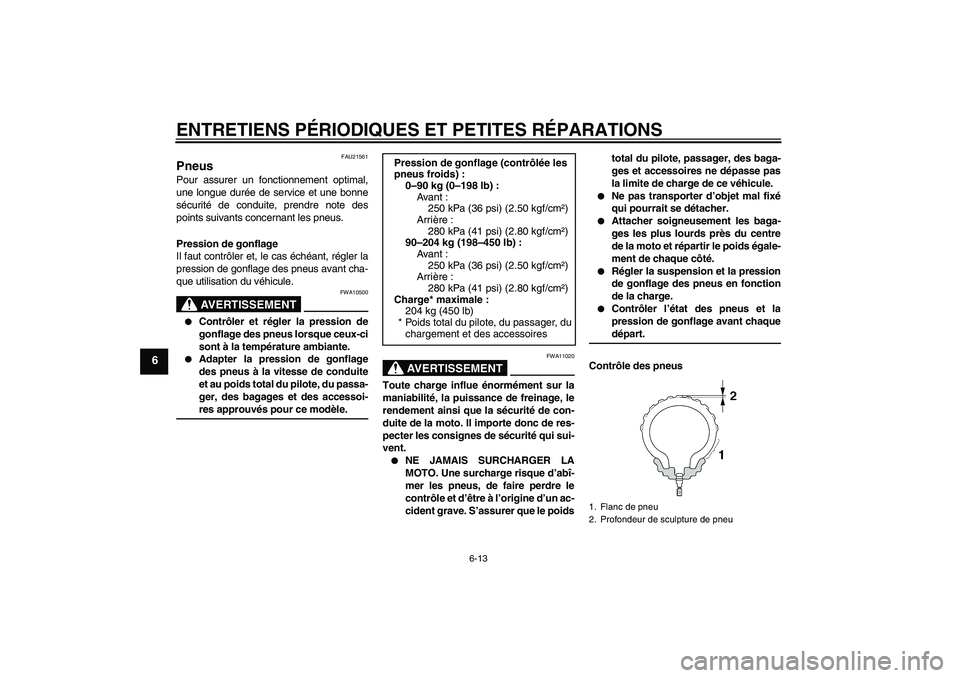

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
FAU21561
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre le
contrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poidstotal du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
280 kPa (41 psi) (2.80 kgf/cm²)
90–204 kg (198–450 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
280 kPa (41 psi) (2.80 kgf/cm²)
Charge* maximale :
204 kg (450 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U5C4F2F0.book Page 13 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

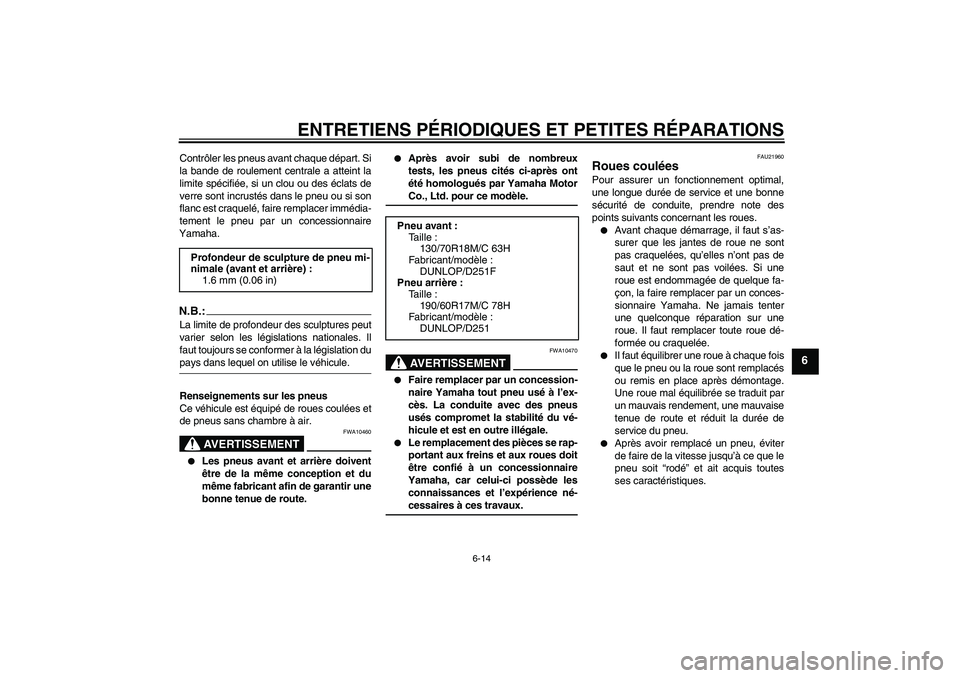

6-14
6
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
Renseignements sur les pneus
Ce véhicule est équipé de roues coulées et
de pneus sans chambre à air.
AVERTISSEMENT
FWA10460


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha MotorCo., Ltd. pour ce modèle.AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
Pneu avant :
Taille :
130/70R18M/C 63H
Fabricant/modèle :
DUNLOP/D251F
Pneu arrière :
Taille :
190/60R17M/C 78H
Fabricant/modèle :
DUNLOP/D251
U5C4F2F0.book Page 14 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

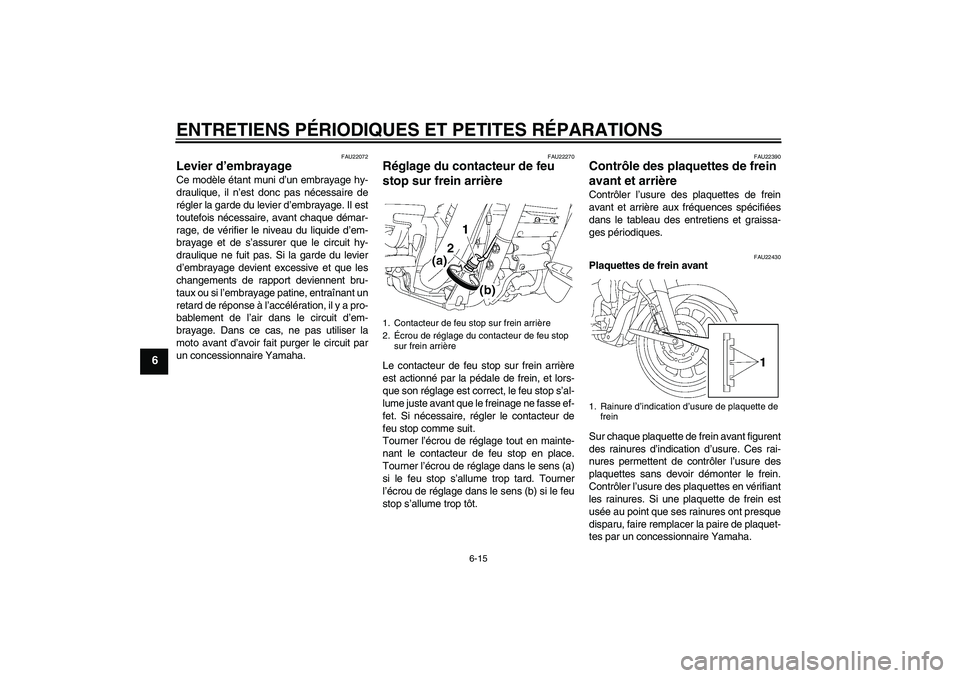

6-15
6
FAU22072
Levier d’embrayage Ce modèle étant muni d’un embrayage hy-
draulique, il n’est donc pas nécessaire de
régler la garde du levier d’embrayage. Il est
toutefois nécessaire, avant chaque démar-
rage, de vérifier le niveau du liquide d’em-
brayage et de s’assurer que le circuit hy-
draulique ne fuit pas. Si la garde du levier
d’embrayage devient excessive et que les
changements de rapport deviennent bru-
taux ou si l’embrayage patine, entraînant un
retard de réponse à l’accélération, il y a pro-
bablement de l’air dans le circuit d’em-
brayage. Dans ce cas, ne pas utiliser la
moto avant d’avoir fait purger le circuit par
un concessionnaire Yamaha.
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22430
Plaquettes de frein avant
Sur chaque plaquette de frein avant figurent
des rainures d’indication d’usure. Ces rai-
nures permettent de contrôler l’usure des
plaquettes sans devoir démonter le frein.
Contrôler l’usure des plaquettes en vérifiant
les rainures. Si une plaquette de frein est
usée au point que ses rainures ont presque
disparu, faire remplacer la paire de plaquet-
tes par un concessionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
U5C4F2F0.book Page 15 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
FAU22500

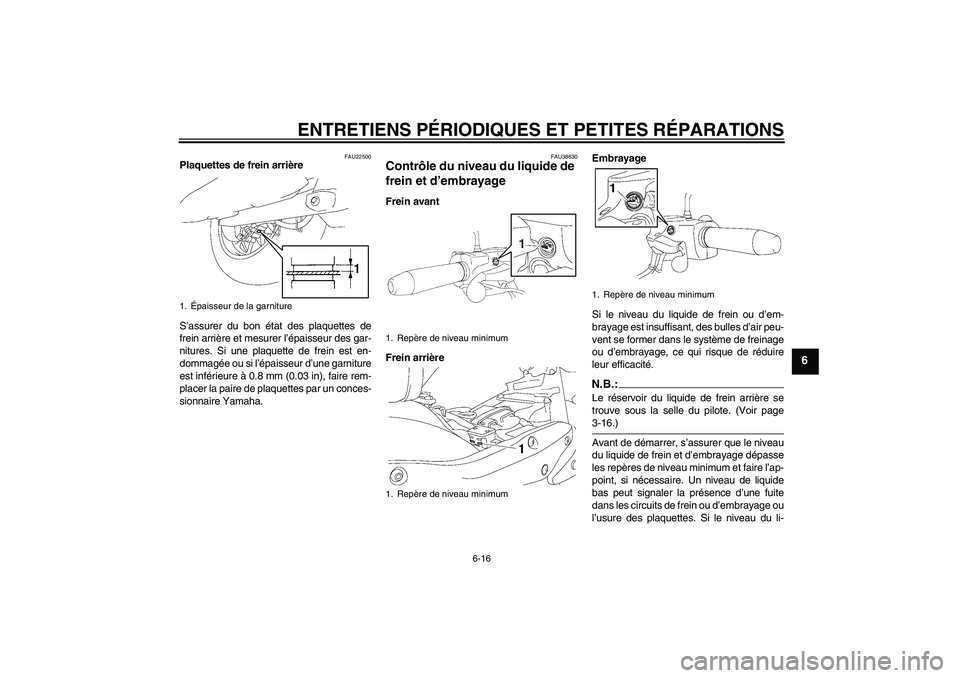

Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 0.8 mm (0.03 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU38630
Contrôle du niveau du liquide de
frein et d’embrayage Frein avant
Frein arrièreEmbrayage
Si le niveau du liquide de frein ou d’em-
brayage est insuffisant, des bulles d’air peu-
vent se former dans le système de freinage
ou d’embrayage, ce qui risque de réduire
leur efficacité.
N.B.:Le réservoir du liquide de frein arrière se
trouve sous la selle du pilote. (Voir page3-16.)
Avant de démarrer, s’assurer que le niveau
du liquide de frein et d’embrayage dépasse
les repères de niveau minimum et faire l’ap-
point, si nécessaire. Un niveau de liquide
bas peut signaler la présence d’une fuite
dans les circuits de frein ou d’embrayage ou
l’usure des plaquettes. Si le niveau du li-
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
1. Repère de niveau minimum
U5C4F2F0.book Page 16 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6

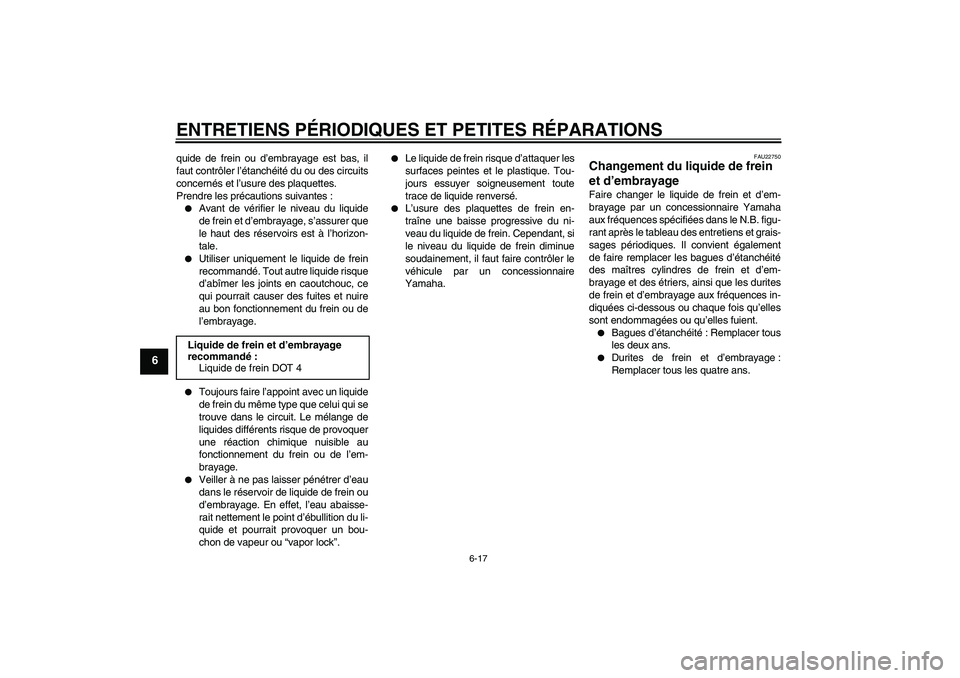

quide de frein ou d’embrayage est bas, il
faut contrôler l’étanchéité du ou des circuits
concernés et l’usure des plaquettes.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide
de frein et d’embrayage, s’assurer que
le haut des réservoirs est à l’horizon-
tale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein ou de
l’embrayage.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein ou de l’em-
brayage.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein ou
d’embrayage. En effet, l’eau abaisse-
rait nettement le point d’ébullition du li-
quide et pourrait provoquer un bou-
chon de vapeur ou “vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22750
Changement du liquide de frein
et d’embrayage Faire changer le liquide de frein et d’em-
brayage par un concessionnaire Yamaha
aux fréquences spécifiées dans le N.B. figu-
rant après le tableau des entretiens et grais-
sages périodiques. Il convient également
de faire remplacer les bagues d’étanchéité
des maîtres cylindres de frein et d’em-
brayage et des étriers, ainsi que les durites
de frein et d’embrayage aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein et d’embrayage :
Remplacer tous les quatre ans. Liquide de frein et d’embrayage
recommandé:
Liquide de frein DOT 4
U5C4F2F0.book Page 17 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU23040

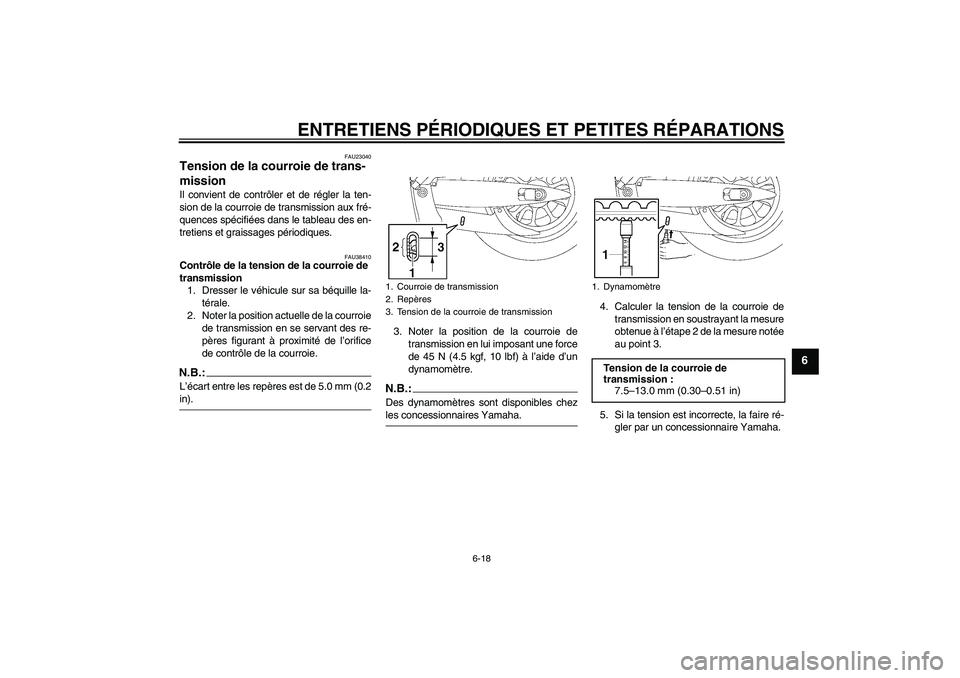

Tension de la courroie de trans-
mission Il convient de contrôler et de régler la ten-
sion de la courroie de transmission aux fré-
quences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
FAU38410
Contrôle de la tension de la courroie de
transmission
1. Dresser le véhicule sur sa béquille la-
térale.
2. Noter la position actuelle de la courroie
de transmission en se servant des re-
pères figurant à proximité de l’orifice
de contrôle de la courroie.N.B.:L’écart entre les repères est de 5.0 mm (0.2in).3. Noter la position de la courroie de
transmission en lui imposant une force
de 45 N (4.5 kgf, 10 lbf) à l’aide d’un
dynamomètre.
N.B.:Des dynamomètres sont disponibles chezles concessionnaires Yamaha.4. Calculer la tension de la courroie de
transmission en soustrayant la mesure
obtenue à l’étape 2 de la mesure notée
au point 3.
5. Si la tension est incorrecte, la faire ré-
gler par un concessionnaire Yamaha.1. Courroie de transmission
2. Repères
3. Tension de la courroie de transmission
1. Dynamomètre
Tension de la courroie de
transmission :
7.5–13.0 mm (0.30–0.51 in)
U5C4F2F0.book Page 18 Friday, September 7, 2007 9:22 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU23100

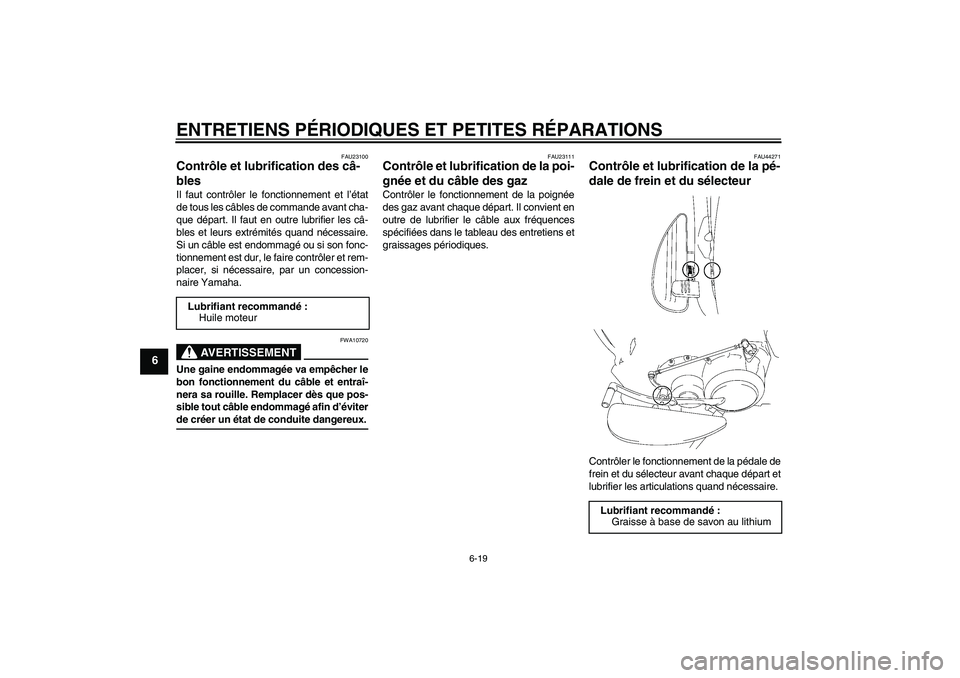

Contrôle et lubrification des câ-
bles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux.
FAU23111
Contrôle et lubrification de la poi-
gnée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU44271
Contrôle et lubrification de la pé-
dale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire. Lubrifiant recommandé:
Huile moteurLubrifiant recommandé:
Graisse à base de savon au lithium
U5C4F2F0.book Page 19 Friday, September 7, 2007 9:22 AM
