YAMAHA XV1900A 2009 Betriebsanleitungen (in German)

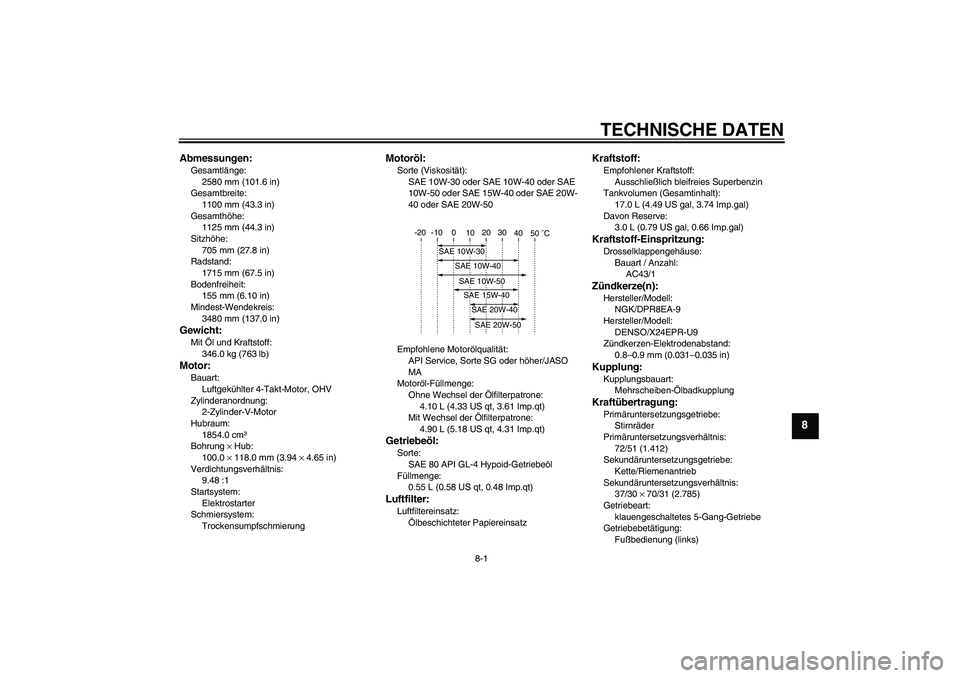

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2580 mm (101.6 in)
Gesamtbreite:
1100 mm (43.3 in)
Gesamthöhe:
1125 mm (44.3 in)
Sitzhöhe:
705 mm (27.8 in)
Radstand:
1715 mm (67.5 in)
Bodenfreiheit:
155 mm (6.10 in)
Mindest-Wendekreis:
3480 mm (137.0 in)Gewicht:Mit Öl und Kraftstoff:
346.0 kg (763 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, OHV
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
1854.0 cm³
Bohrung × Hub:
100.0 × 118.0 mm (3.94 × 4.65 in)
Verdichtungsverhältnis:
9.48 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Sorte (Viskosität):
SAE 10W-30 oder SAE 10W-40 oder SAE
10W-50 oder SAE 15W-40 oder SAE 20W-
40 oder SAE 20W-50
Empfohlene Motorölqualität:
API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
4.10 L (4.33 US qt, 3.61 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.90 L (5.18 US qt, 4.31 Imp.qt)Getriebeöl:Sorte:
SAE 80 API GL-4 Hypoid-Getriebeöl
Füllmenge:
0.55 L (0.58 US qt, 0.48 Imp.qt)Luftfilter:Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Superbenzin
Tankvolumen (Gesamtinhalt):
17.0 L (4.49 US gal, 3.74 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)Kraftstoff-Einspritzung:Drosselklappengehäuse:
Bauart / Anzahl:
AC43/1Zündkerze(n):Hersteller/Modell:
NGK/DPR8EA-9
Hersteller/Modell:
DENSO/X24EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
72/51 (1.412)
Sekundäruntersetzungsgetriebe:
Kette/Riemenantrieb
Sekundäruntersetzungsverhältnis:
37/30 × 70/31 (2.785)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U5C4G3G0.book Page 1 Friday, September 12, 2008 5:15 PM

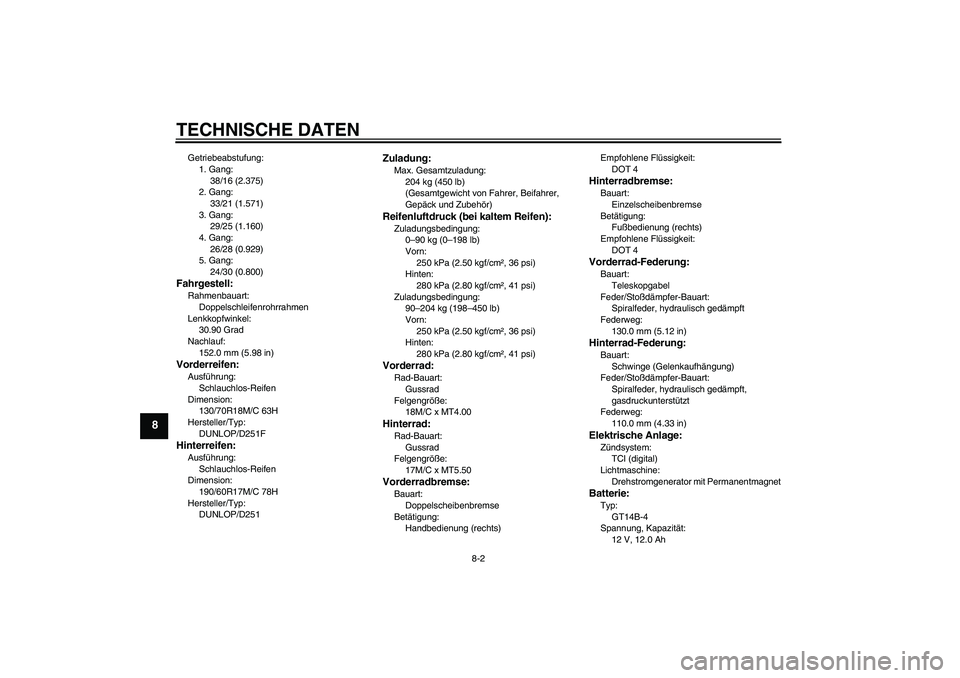

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
38/16 (2.375)
2. Gang:
33/21 (1.571)
3. Gang:
29/25 (1.160)
4. Gang:
26/28 (0.929)
5. Gang:
24/30 (0.800)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
30.90 Grad
Nachlauf:
152.0 mm (5.98 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
130/70R18M/C 63H
Hersteller/Typ:
DUNLOP/D251FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/60R17M/C 78H
Hersteller/Typ:
DUNLOP/D251
Zuladung:Max. Gesamtzuladung:
204 kg (450 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)
Zuladungsbedingung:
90–204 kg (198–450 lb)
Vorn:
250 kPa (2.50 kgf/cm², 36 psi)
Hinten:
280 kPa (2.80 kgf/cm², 41 psi)Vorderrad:Rad-Bauart:
Gussrad
Felgengröße:
18M/C x MT4.00Hinterrad:Rad-Bauart:
Gussrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
110.0 mm (4.33 in)Elektrische Anlage:Zündsystem:
TCI (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 Ah
U5C4G3G0.book Page 2 Friday, September 12, 2008 5:15 PM

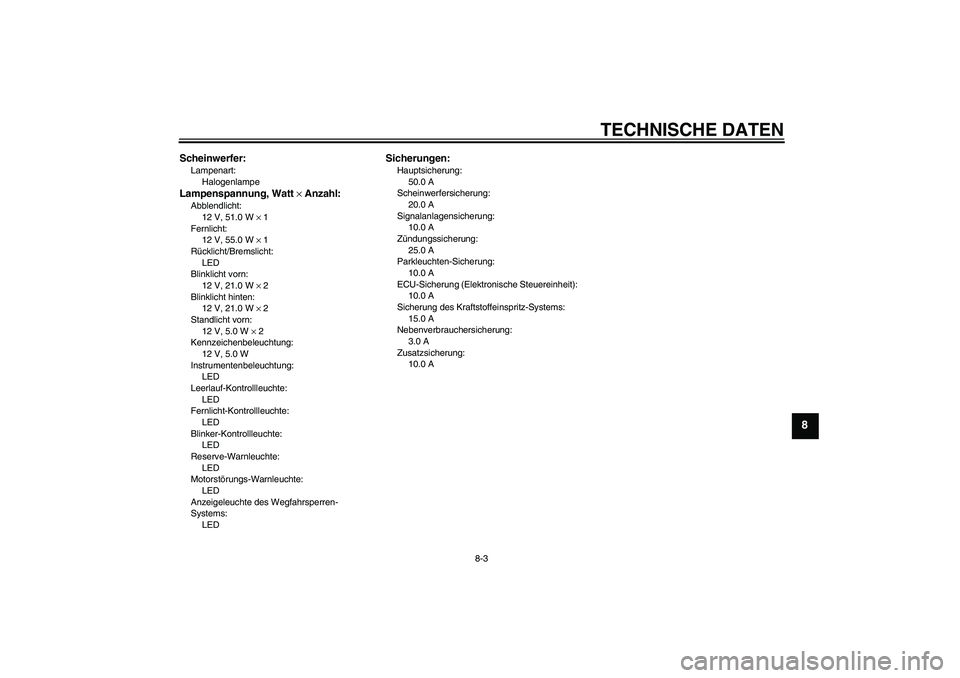

TECHNISCHE DATEN
8-3
8
Scheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 51.0 W × 1
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W × 2
Blinklicht hinten:
12 V, 21.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Parkleuchten-Sicherung:
10.0 A
ECU-Sicherung (Elektronische Steuereinheit):
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung:
10.0 A
U5C4G3G0.book Page 3 Friday, September 12, 2008 5:15 PM

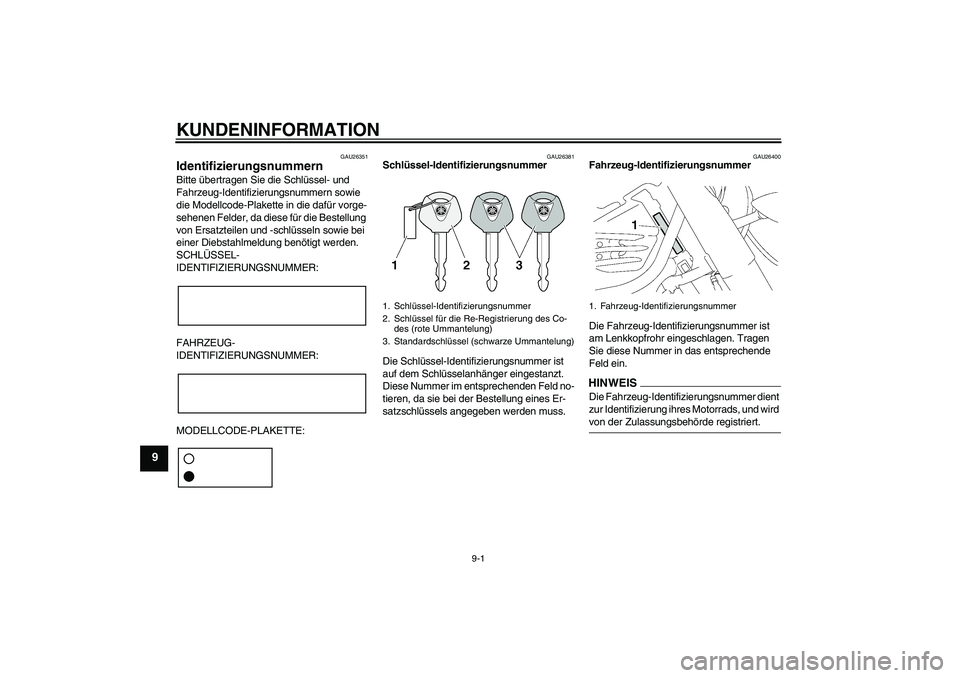

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Plakette in die dafür vorge-
sehenen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie bei
einer Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muss.
GAU26400
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrzeug-Identifizierungsnummer
U5C4G3G0.book Page 1 Friday, September 12, 2008 5:15 PM

KUNDENINFORMATION
9-2
9
GAU26470
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-16.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U5C4G3G0.book Page 2 Friday, September 12, 2008 5:15 PM

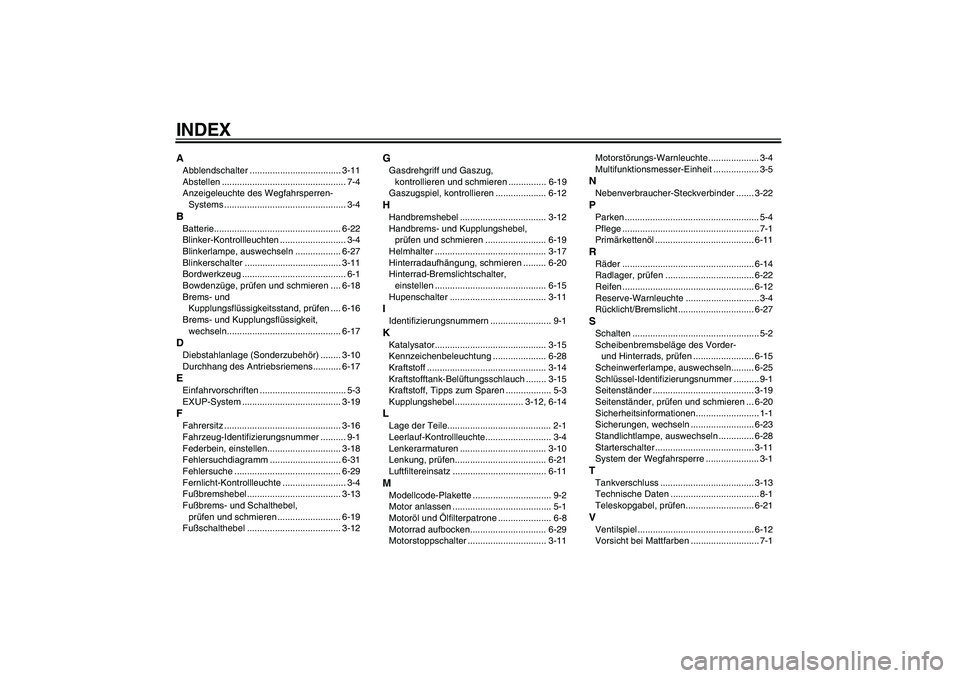

INDEXAAbblendschalter .................................... 3-11
Abstellen ................................................. 7-4
Anzeigeleuchte des Wegfahrsperren-
Systems ................................................ 3-4BBatterie.................................................. 6-22
Blinker-Kontrollleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-27
Blinkerschalter ...................................... 3-11
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-18
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-16
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-17DDiebstahlanlage (Sonderzubehör) ........ 3-10
Durchhang des Antriebsriemens........... 6-17EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-19FFahrersitz .............................................. 3-16
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-18
Fehlersuchdiagramm ............................ 6-31
Fehlersuche .......................................... 6-29
Fernlicht-Kontrollleuchte ......................... 3-4
Fußbremshebel ..................................... 3-13
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-19
Fußschalthebel ..................................... 3-12
GGasdrehgriff und Gaszug,
kontrollieren und schmieren ............... 6-19
Gaszugspiel, kontrollieren .................... 6-12HHandbremshebel .................................. 3-12
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-19
Helmhalter ............................................ 3-17
Hinterradaufhängung, schmieren ......... 6-20
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-15
Hupenschalter ...................................... 3-11IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-15
Kennzeichenbeleuchtung ..................... 6-28
Kraftstoff ............................................... 3-14
Kraftstofftank-Belüftungsschlauch ........ 3-15
Kraftstoff, Tipps zum Sparen .................. 5-3
Kupplungshebel ........................... 3-12, 6-14LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte.......................... 3-4
Lenkerarmaturen .................................. 3-10
Lenkung, prüfen.................................... 6-21
Luftfiltereinsatz ..................................... 6-11MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorrad aufbocken.............................. 6-29
Motorstoppschalter ............................... 3-11Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsmesser-Einheit .................. 3-5
NNebenverbraucher-Steckverbinder ....... 3-22PParken ..................................................... 5-4
Pflege ...................................................... 7-1
Primärkettenöl ....................................... 6-11RRäder .................................................... 6-14
Radlager, prüfen ................................... 6-22
Reifen .................................................... 6-12
Reserve-Warnleuchte ............................. 3-4
Rücklicht/Bremslicht .............................. 6-27SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-15
Scheinwerferlampe, auswechseln......... 6-25
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-19
Seitenständer, prüfen und schmieren ... 6-20
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-23
Standlichtlampe, auswechseln .............. 6-28
Starterschalter ....................................... 3-11
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-13
Technische Daten ................................... 8-1
Teleskopgabel, prüfen........................... 6-21VVentilspiel .............................................. 6-12
Vorsicht bei Mattfarben ........................... 7-1
U5C4G3G0.book Page 1 Friday, September 12, 2008 5:15 PM

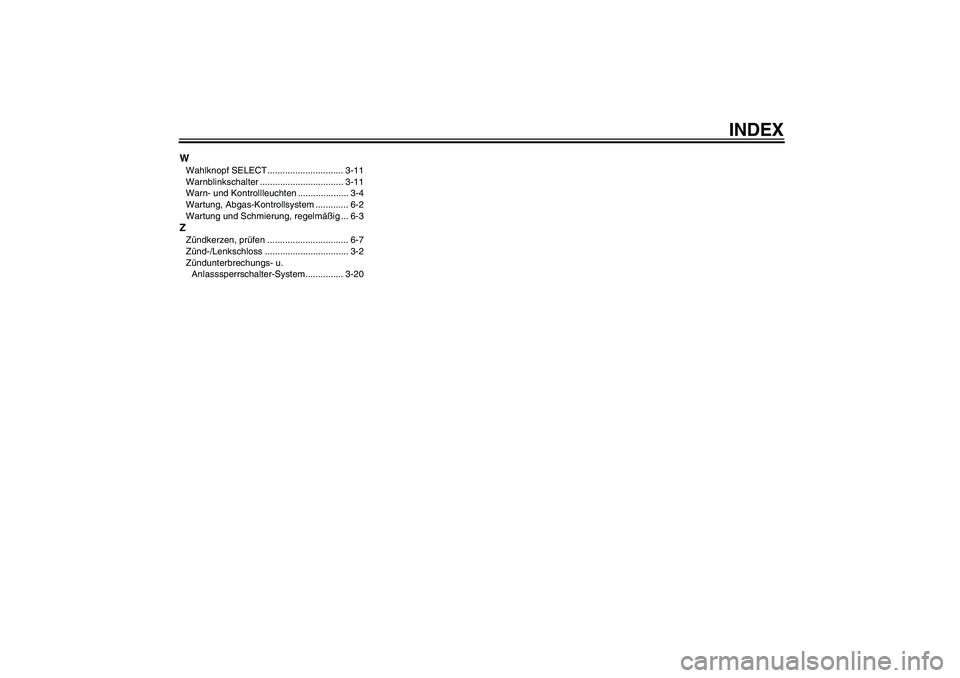

INDEX
WWahlknopf SELECT.............................. 3-11
Warnblinkschalter ................................. 3-11
Warn- und Kontrollleuchten .................... 3-4
Wartung, Abgas-Kontrollsystem ............. 6-2
Wartung und Schmierung, regelmäßig ... 6-3ZZündkerzen, prüfen ................................ 6-7
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-20
U5C4G3G0.book Page 2 Friday, September 12, 2008 5:15 PM
