YAMAHA XV1900A 2009 Betriebsanleitungen (in German)

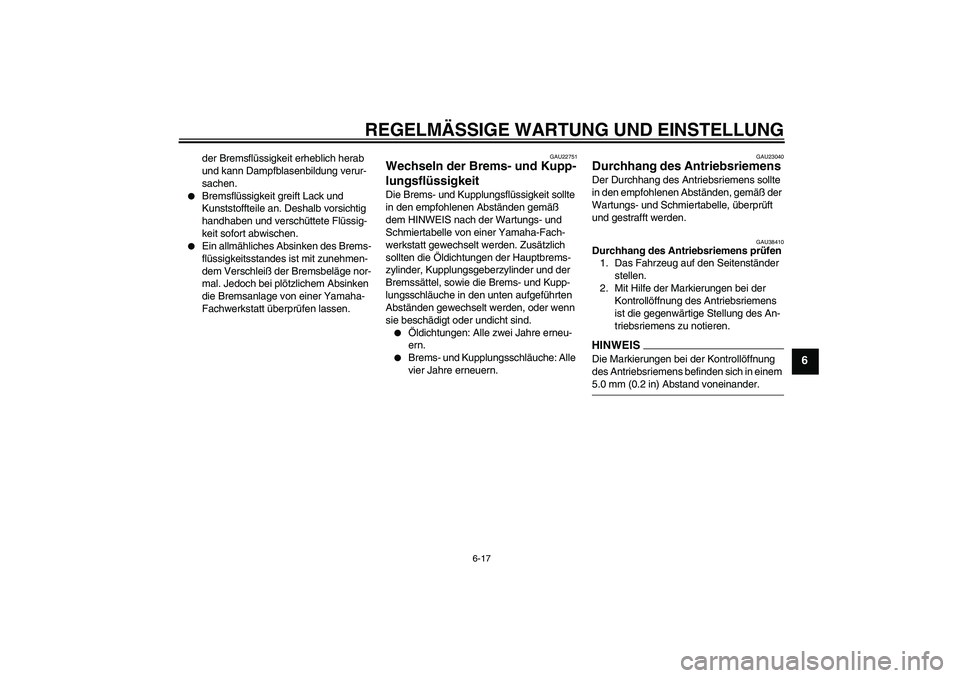

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-17
6
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.


Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.


Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22751
Wechseln der Brems- und Kupp-
lungsflüssigkeit Die Brems- und Kupplungsflüssigkeit sollte
in den empfohlenen Abständen gemäß
dem HINWEIS nach der Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder, Kupplungsgeberzylinder und der
Bremssättel, sowie die Brems- und Kupp-
lungsschläuche in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.

Öldichtungen: Alle zwei Jahre erneu-
ern.


Brems- und Kupplungsschläuche: Alle
vier Jahre erneuern.
GAU23040
Durchhang des Antriebsriemens Der Durchhang des Antriebsriemens sollte
in den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, überprüft
und gestrafft werden.
GAU38410
Durchhang des Antriebsriemens prüfen
1. Das Fahrzeug auf den Seitenständer
stellen.
2. Mit Hilfe der Markierungen bei der
Kontrollöffnung des Antriebsriemens
ist die gegenwärtige Stellung des An-
triebsriemens zu notieren.HINWEISDie Markierungen bei der Kontrollöffnung
des Antriebsriemens befinden sich in einem 5.0 mm (0.2 in) Abstand voneinander.
U5C4G3G0.book Page 17 Friday, September 12, 2008 5:15 PM

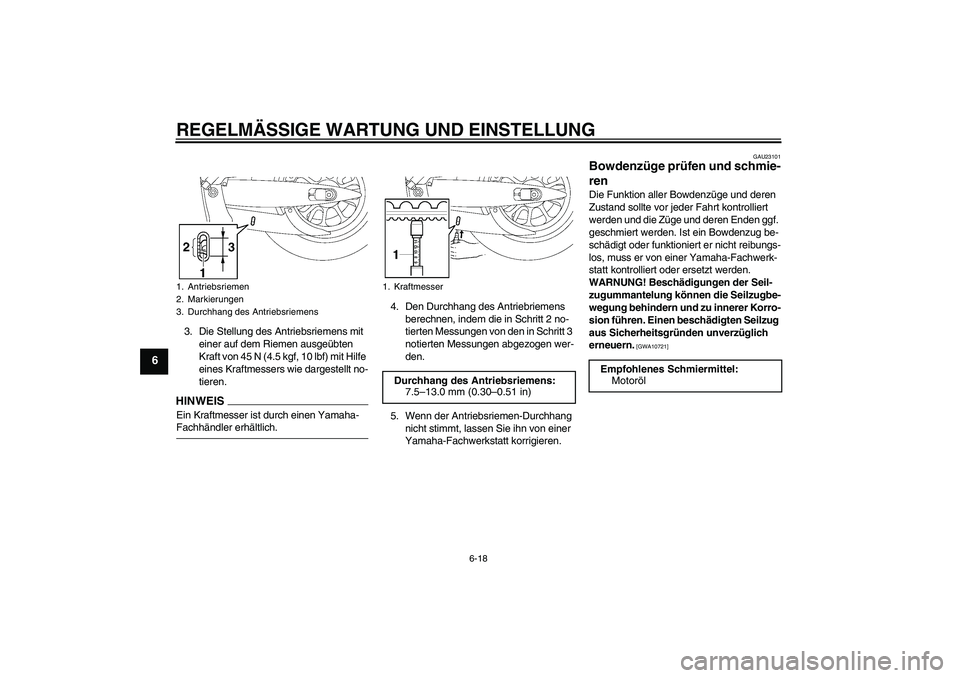

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-18
6
3. Die Stellung des Antriebsriemens mit
einer auf dem Riemen ausgeübten
Kraft von 45 N (4.5 kgf, 10 lbf) mit Hilfe
eines Kraftmessers wie dargestellt no-
tieren.HINWEISEin Kraftmesser ist durch einen Yamaha-Fachhändler erhältlich.4. Den Durchhang des Antriebriemens
berechnen, indem die in Schritt 2 no-
tierten Messungen von den in Schritt 3
notierten Messungen abgezogen wer-
den.
5. Wenn der Antriebsriemen-Durchhang
nicht stimmt, lassen Sie ihn von einer
Yamaha-Fachwerkstatt korrigieren.
GAU23101
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG! Beschädigungen der Seil-
zugummantelung können die Seilzugbe-
wegung behindern und zu innerer Korro-
sion führen. Einen beschädigten Seilzug
aus Sicherheitsgründen unverzüglich
erneuern.
[GWA10721]
1. Antriebsriemen
2. Markierungen
3. Durchhang des Antriebsriemens
1. KraftmesserDurchhang des Antriebsriemens:
7.5–13.0 mm (0.30–0.51 in)
Empfohlenes Schmiermittel:
Motoröl
U5C4G3G0.book Page 18 Friday, September 12, 2008 5:15 PM

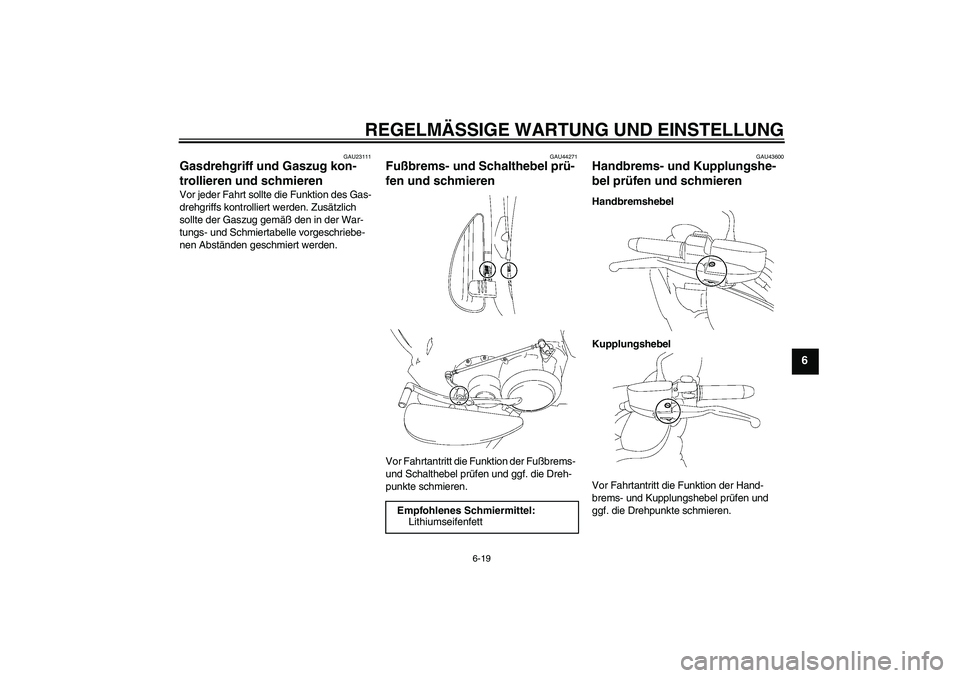

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-19
6
GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU44271
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU43600
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett
U5C4G3G0.book Page 19 Friday, September 12, 2008 5:15 PM

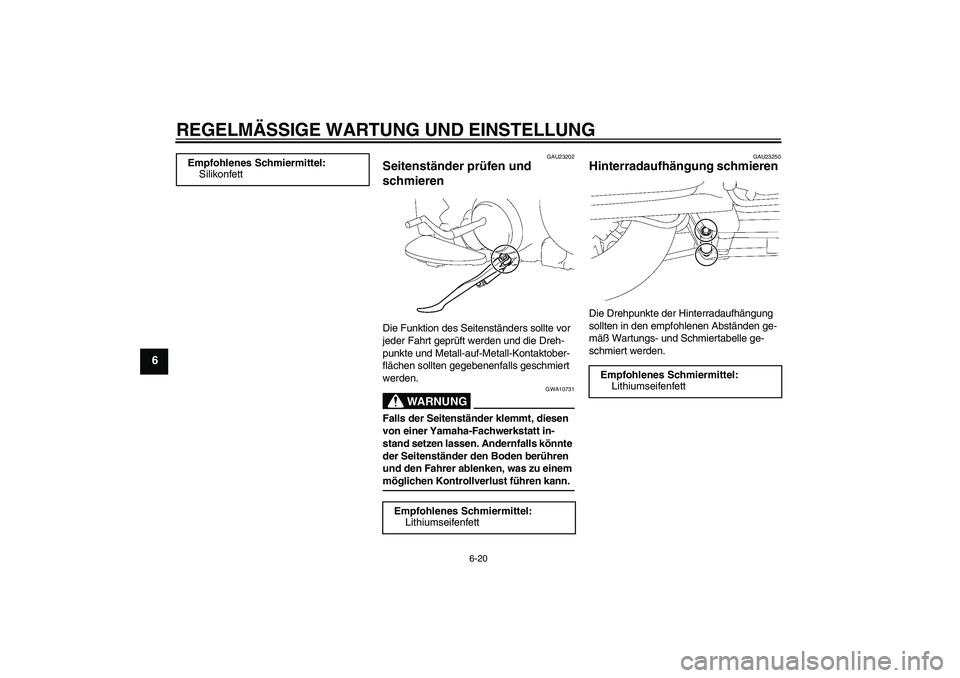

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-20
6
GAU23202
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10731
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stand setzen lassen. Andernfalls könnte
der Seitenständer den Boden berühren
und den Fahrer ablenken, was zu einem möglichen Kontrollverlust führen kann.
GAU23250
Hinterradaufhängung schmieren Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen ge-
mäß Wartungs- und Schmiertabelle ge-
schmiert werden. Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5C4G3G0.book Page 20 Friday, September 12, 2008 5:15 PM

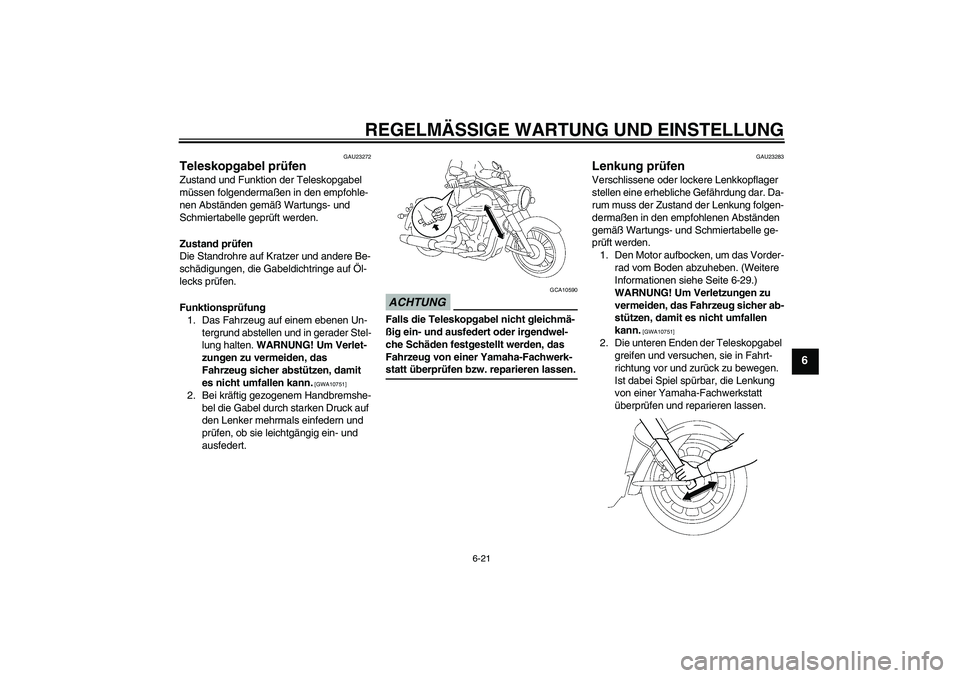

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-21
6
GAU23272
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um Verlet-
zungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23283
Lenkung prüfen Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vorder-
rad vom Boden abzuheben. (Weitere
Informationen siehe Seite 6-29.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher ab-
stützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
U5C4G3G0.book Page 21 Friday, September 12, 2008 5:15 PM

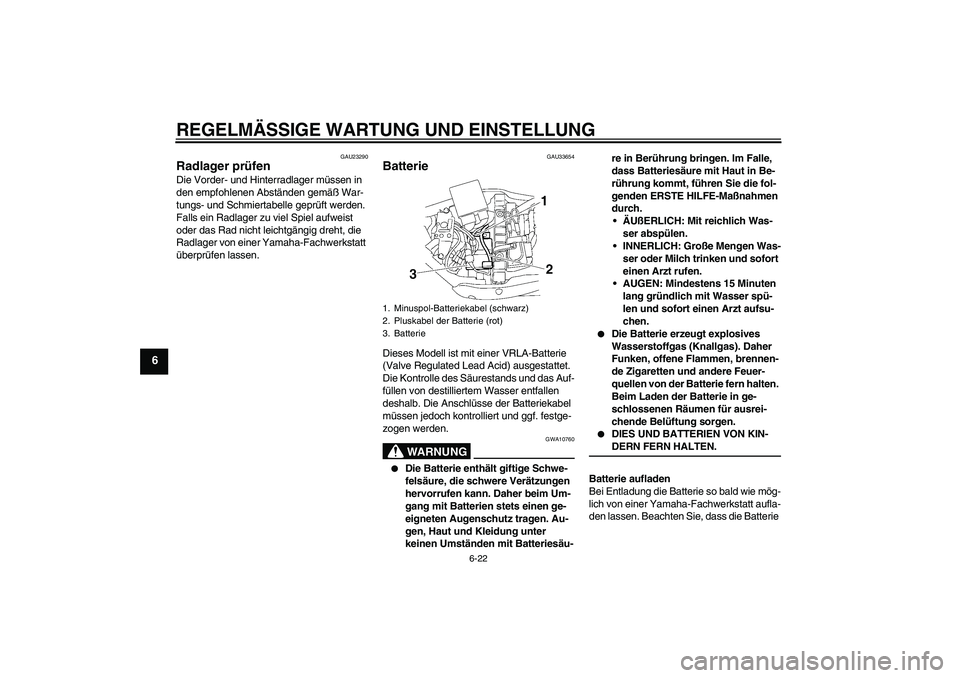

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU33654
Batterie Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10760


Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.
INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.


DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, dass die Batterie
1. Minuspol-Batteriekabel (schwarz)
2. Pluskabel der Batterie (rot)
3. Batterie
U5C4G3G0.book Page 22 Friday, September 12, 2008 5:15 PM

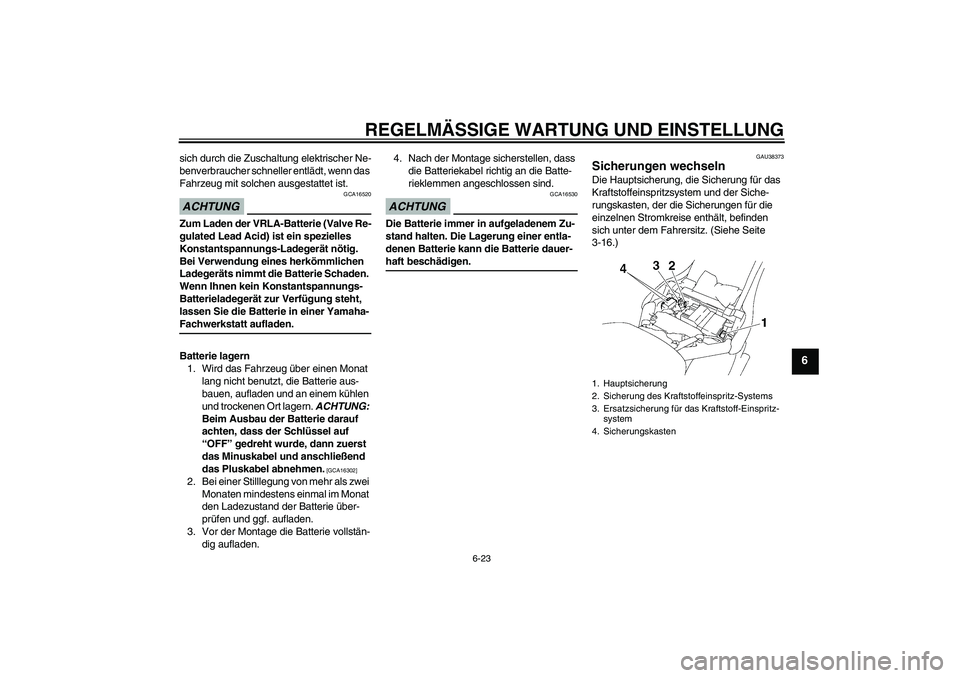

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-23
6
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.ACHTUNG
GCA16520
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Schaden.
Wenn Ihnen kein Konstantspannungs-
Batterieladegerät zur Verfügung steht,
lassen Sie die Batterie in einer Yamaha-Fachwerkstatt aufladen.
Batterie lagern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG
GCA16530
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie dauer-haft beschädigen.
GAU38373
Sicherungen wechseln Die Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Fahrersitz. (Siehe Seite
3-16.)1. Hauptsicherung
2. Sicherung des Kraftstoffeinspritz-Systems
3. Ersatzsicherung für das Kraftstoff-Einspritz-
system
4. Sicherungskasten
U5C4G3G0.book Page 23 Friday, September 12, 2008 5:15 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-24
6
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG! Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei-
den.
[GWA15131]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
1. Sicherungskasten
2. Sicherung des Nebenverbraucher-Steckver-
binders
3. Signalanlagensicherung
4. Zündungssicherung
5. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
6. ECU-Sicherung (Elektronische Steuerein-
heit)
7. Scheinwerfersicherung
8. Parkbeleuchtungssicherung
9. Ersatzsicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Sicherung des Kraftstoffeinspritz-
Systems:
15.0 A
ECU-Sicherung (Elektronische Steu-
ereinheit):
10.0 A
Nebenverbrauchersicherung:
3.0 A
Parkleuchten-Sicherung:
10.0 A
Zusatzsicherung:
10.0 A
U5C4G3G0.book Page 24 Friday, September 12, 2008 5:15 PM

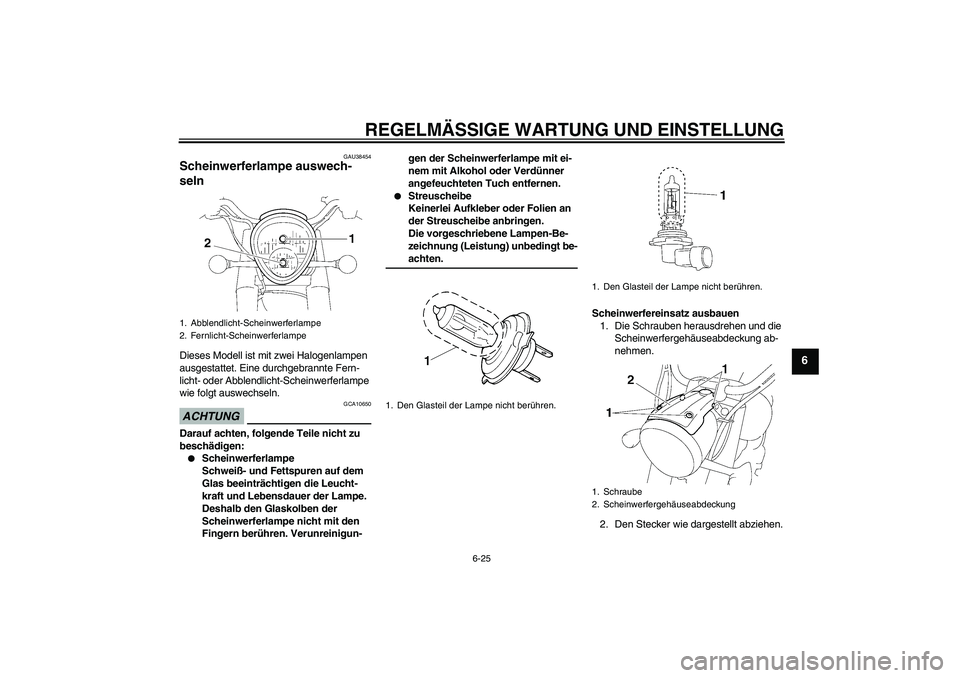

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-25
6
GAU38454
Scheinwerferlampe auswech-
seln Dieses Modell ist mit zwei Halogenlampen
ausgestattet. Eine durchgebrannte Fern-
licht- oder Abblendlicht-Scheinwerferlampe
wie folgt auswechseln.ACHTUNG
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:

Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.


Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
Scheinwerfereinsatz ausbauen
1. Die Schrauben herausdrehen und die
Scheinwerfergehäuseabdeckung ab-
nehmen.
2. Den Stecker wie dargestellt abziehen.
1. Abblendlicht-Scheinwerferlampe
2. Fernlicht-Scheinwerferlampe
1. Den Glasteil der Lampe nicht berühren.
1. Den Glasteil der Lampe nicht berühren.
1. Schraube
2. Scheinwerfergehäuseabdeckung
U5C4G3G0.book Page 25 Friday, September 12, 2008 5:15 PM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-26
6
3. Den Scheinwerfereinsatz abschrau-
ben.
Fernlicht-Scheinwerferlampe auswechseln1. Die Abdeckung des Scheinwerfer-
Lampenhalters gegen den Uhrzeiger-
sinn herausdrehen.2. Den Scheinwerfer-Steckverbinder lö-
sen und dann den Scheinwerfer-Lam-
penhalter abnehmen.
3. Die durchgebrannte Lampe heraus-
nehmen.4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Den Steckverbinder anschließen und
die Abdeckung des Scheinwerfer-
Lampenhalters im Uhrzeigersinn fest-
drehen.
Abblendlicht-Scheinwerferlampe auswech-
seln1. Den Scheinwerfer-Steckverbinder ab-
ziehen und dann die defekte Lampe
entgegen dem Uhrzeigersinn heraus-
drehen.
2. Eine neue Lampe im Uhrzeigersinn hi-
neindrehen.
3. Den Scheinwerferstecker anschlie-
ßen.
1. Stecker
1. Schraube
1. Abdeckung der Scheinwerferlampenhalte-
rung
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
1. Scheinwerfer-Steckverbinder
2. Scheinwerferlampe
U5C4G3G0.book Page 26 Friday, September 12, 2008 5:15 PM
