Page 41 of 90

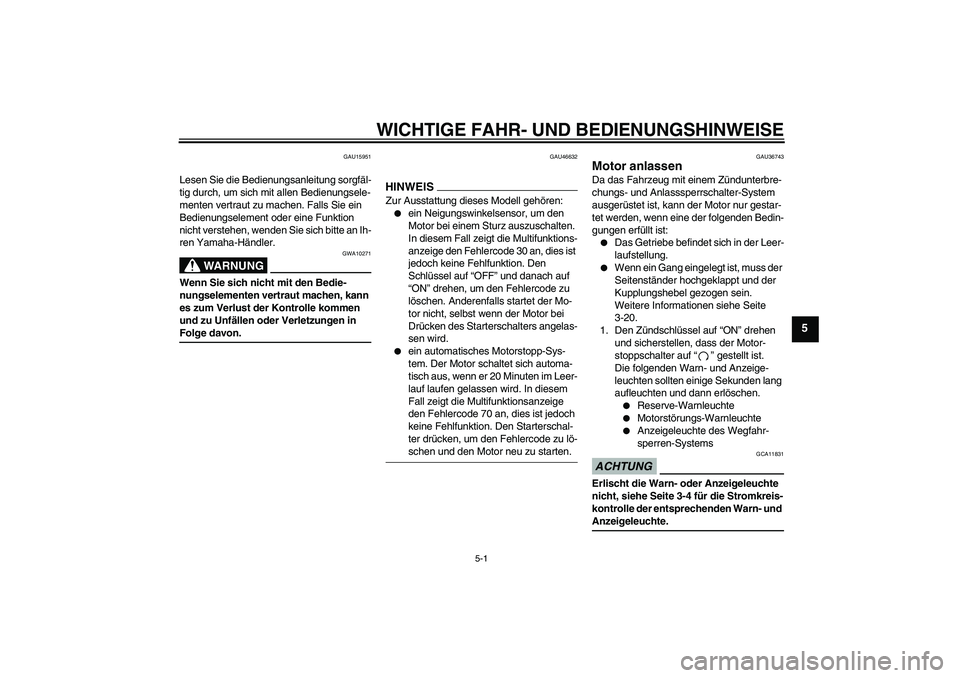

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15951
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an Ih-
ren Yamaha-Händler.
WARNUNG
GWA10271
Wenn Sie sich nicht mit den Bedie-
nungselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
und zu Unfällen oder Verletzungen in Folge davon.
GAU46632
HINWEISZur Ausstattung dieses Modell gehören:
ein Neigungswinkelsensor, um den
Motor bei einem Sturz auszuschalten.
In diesem Fall zeigt die Multifunktions-
anzeige den Fehlercode 30 an, dies ist
jedoch keine Fehlfunktion. Den
Schlüssel auf “OFF” und danach auf
“ON” drehen, um den Fehlercode zu
löschen. Anderenfalls startet der Mo-
tor nicht, selbst wenn der Motor bei
Drücken des Starterschalters angelas-
sen wird.
ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im Leer-
lauf laufen gelassen wird. In diesem
Fall zeigt die Multifunktionsanzeige
den Fehlercode 70 an, dies ist jedoch
keine Fehlfunktion. Den Starterschal-
ter drücken, um den Fehlercode zu lö-schen und den Motor neu zu starten.
GAU36743
Motor anlassen Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:
Das Getriebe befindet sich in der Leer-
laufstellung.
Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.
Weitere Informationen siehe Seite
3-20.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf“” gestellt ist.
Die folgenden Warn- und Anzeige-
leuchten sollten einige Sekunden lang
aufleuchten und dann erlöschen.
Reserve-Warnleuchte
Motorstörungs-Warnleuchte
Anzeigeleuchte des Wegfahr-
sperren-Systems
ACHTUNG
GCA11831
Erlischt die Warn- oder Anzeigeleuchte
nicht, siehe Seite 3-4 für die Stromkreis-
kontrolle der entsprechenden Warn- und Anzeigeleuchte.
U5C4G3G0.book Page 1 Friday, September 12, 2008 5:15 PM
Page 42 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5

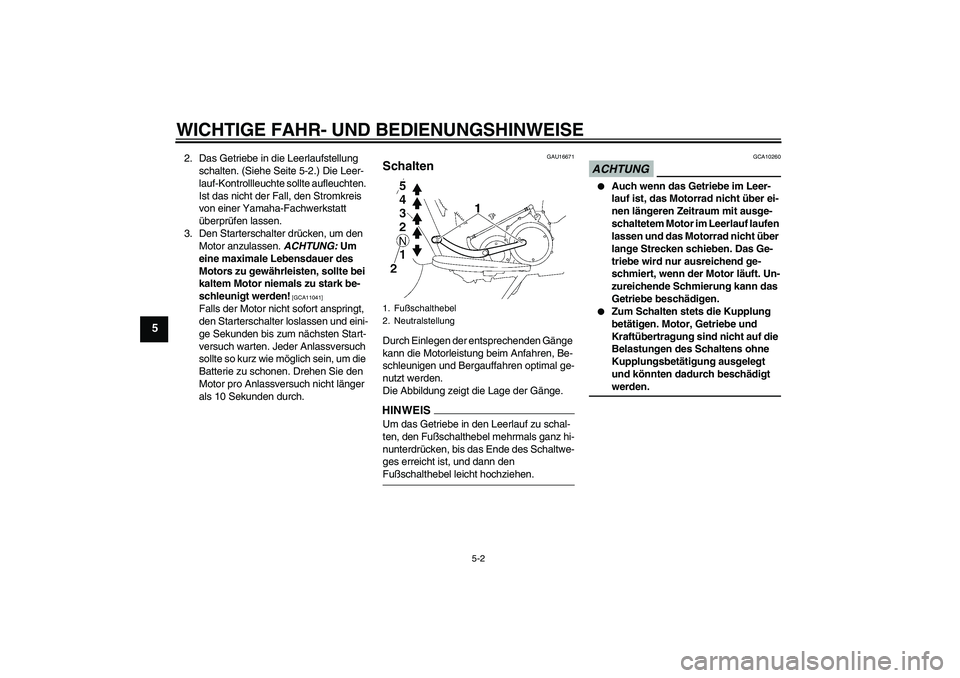

2. Das Getriebe in die Leerlaufstellung
schalten. (Siehe Seite 5-2.) Die Leer-
lauf-Kontrollleuchte sollte aufleuchten.
Ist das nicht der Fall, den Stromkreis
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
3. Den Starterschalter drücken, um den
Motor anzulassen. ACHTUNG: Um
eine maximale Lebensdauer des
Motors zu gewährleisten, sollte bei
kaltem Motor niemals zu stark be-
schleunigt werden!
[GCA11041]
Falls der Motor nicht sofort anspringt,
den Starterschalter loslassen und eini-
ge Sekunden bis zum nächsten Start-
versuch warten. Jeder Anlassversuch
sollte so kurz wie möglich sein, um die
Batterie zu schonen. Drehen Sie den
Motor pro Anlassversuch nicht länger
als 10 Sekunden durch.
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEISUm das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den Fußschalthebel leicht hochziehen.
ACHTUNG
GCA10260
Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.
Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt werden.
1. Fußschalthebel
2. Neutralstellung
U5C4G3G0.book Page 2 Friday, September 12, 2008 5:15 PM
Page 43 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16810

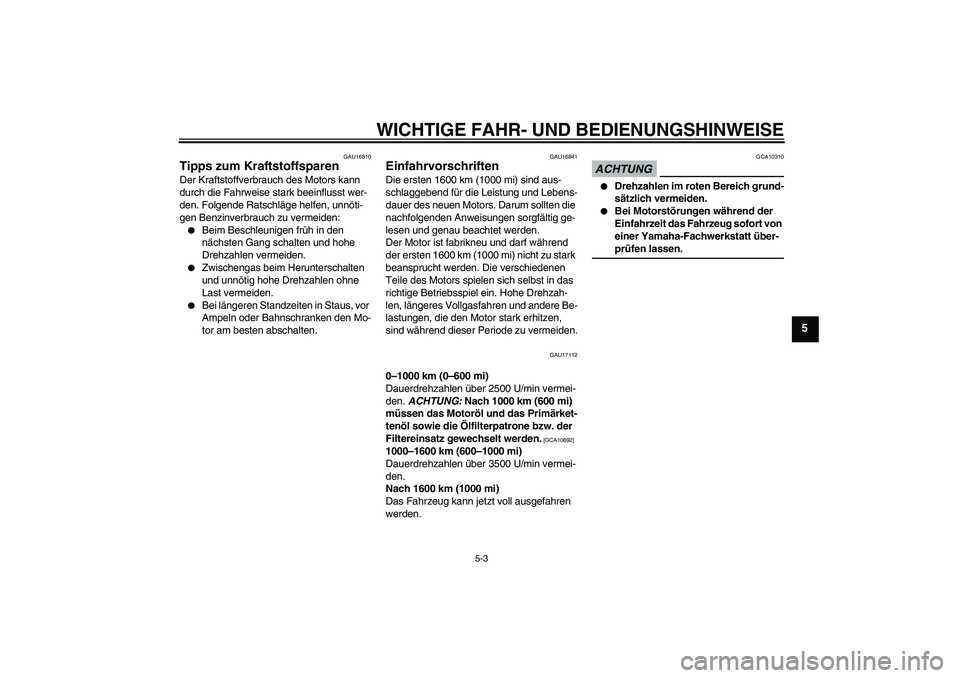

Tipps zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.
Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17112
0–1000 km (0–600 mi)
Dauerdrehzahlen über 2500 U/min vermei-
den. ACHTUNG: Nach 1000 km (600 mi)
müssen das Motoröl und das Primärket-
tenöl sowie die Ölfilterpatrone bzw. der
Filtereinsatz gewechselt werden.
[GCA10892]
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 3500 U/min vermei-
den.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10310
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-prüfen lassen.
U5C4G3G0.book Page 3 Friday, September 12, 2008 5:15 PM
Page 44 of 90
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU17213

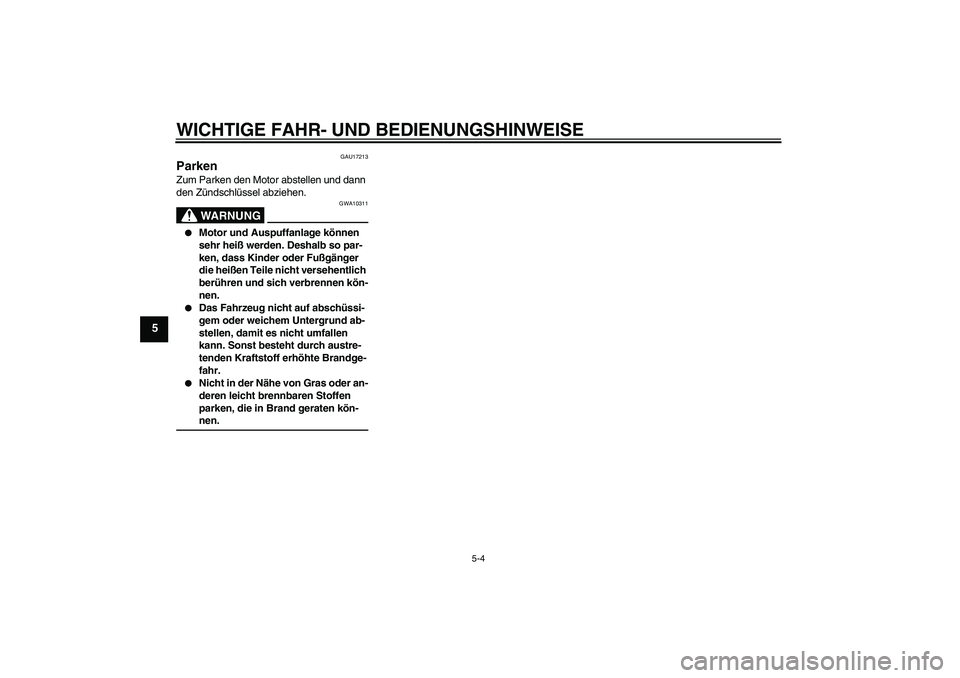

Parken Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10311
Motor und Auspuffanlage können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren und sich verbrennen kön-
nen.
Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann. Sonst besteht durch austre-
tenden Kraftstoff erhöhte Brandge-
fahr.
Nicht in der Nähe von Gras oder an-
deren leicht brennbaren Stoffen
parken, die in Brand geraten kön-nen.
U5C4G3G0.book Page 4 Friday, September 12, 2008 5:15 PM
Page 45 of 90

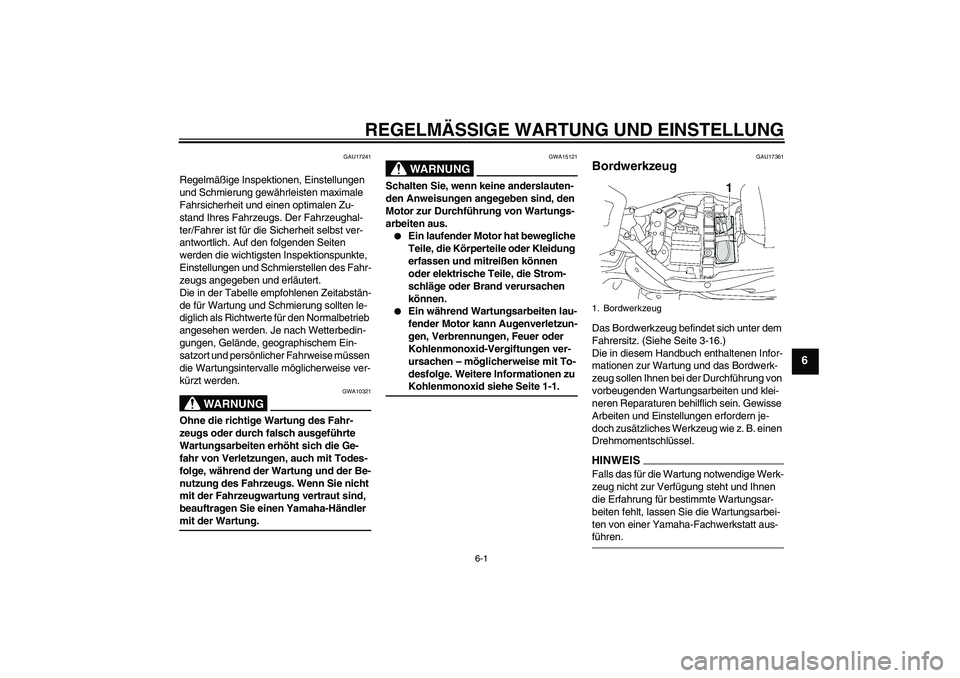

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-1
6
GAU17241
Regelmäßige Inspektionen, Einstellungen
und Schmierung gewährleisten maximale
Fahrsicherheit und einen optimalen Zu-
stand Ihres Fahrzeugs. Der Fahrzeughal-
ter/Fahrer ist für die Sicherheit selbst ver-
antwortlich. Auf den folgenden Seiten
werden die wichtigsten Inspektionspunkte,
Einstellungen und Schmierstellen des Fahr-
zeugs angegeben und erläutert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. Je nach Wetterbedin-
gungen, Gelände, geographischem Ein-
satzort und persönlicher Fahrweise müssen
die Wartungsintervalle möglicherweise ver-
kürzt werden.
WARNUNG
GWA10321
Ohne die richtige Wartung des Fahr-
zeugs oder durch falsch ausgeführte
Wartungsarbeiten erhöht sich die Ge-
fahr von Verletzungen, auch mit Todes-
folge, während der Wartung und der Be-
nutzung des Fahrzeugs. Wenn Sie nicht
mit der Fahrzeugwartung vertraut sind,
beauftragen Sie einen Yamaha-Händler mit der Wartung.
WARNUNG
GWA15121
Schalten Sie, wenn keine anderslauten-
den Anweisungen angegeben sind, den
Motor zur Durchführung von Wartungs-
arbeiten aus.
Ein laufender Motor hat bewegliche
Teile, die Körperteile oder Kleidung
erfassen und mitreißen können
oder elektrische Teile, die Strom-
schläge oder Brand verursachen
können.
Ein während Wartungsarbeiten lau-
fender Motor kann Augenverletzun-
gen, Verbrennungen, Feuer oder
Kohlenmonoxid-Vergiftungen ver-
ursachen – möglicherweise mit To-
desfolge. Weitere Informationen zu Kohlenmonoxid siehe Seite 1-1.
GAU17361
Bordwerkzeug Das Bordwerkzeug befindet sich unter dem
Fahrersitz. (Siehe Seite 3-16.)
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.HINWEISFalls das für die Wartung notwendige Werk-
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, lassen Sie die Wartungsarbei-
ten von einer Yamaha-Fachwerkstatt aus-führen.1. Bordwerkzeug
U5C4G3G0.book Page 1 Friday, September 12, 2008 5:15 PM
Page 46 of 90
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-2
6
GAU46860

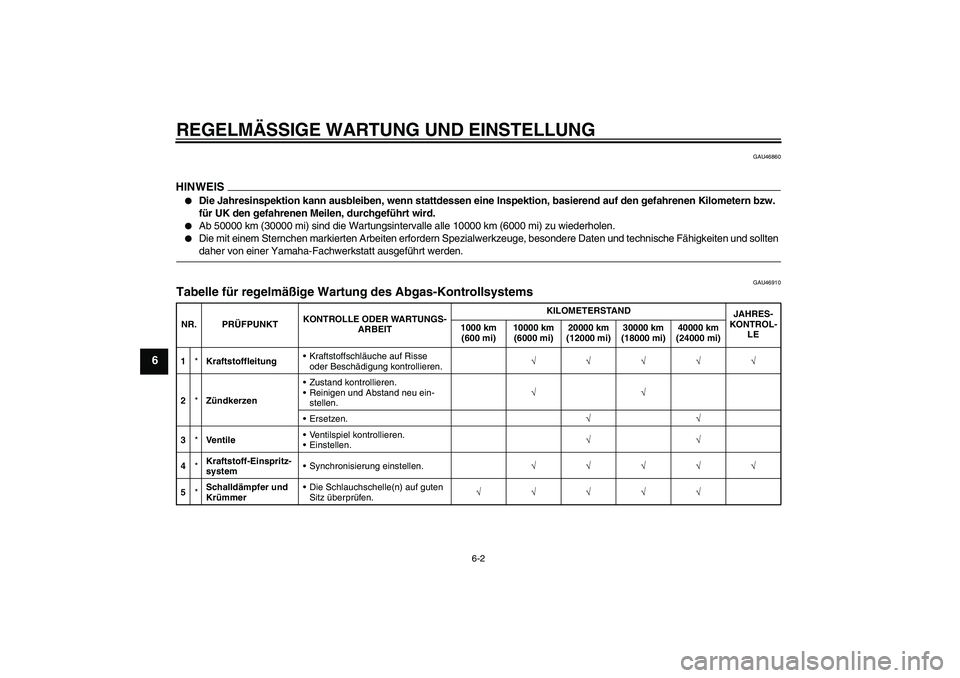

HINWEIS
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern bzw.
für UK den gefahrenen Meilen, durchgeführt wird.
Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU46910
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*KraftstoffleitungKraftstoffschläuche auf Risse
oder Beschädigung kontrollieren.√√√√√
2*ZündkerzenZustand kontrollieren.
Reinigen und Abstand neu ein-
stellen.√√
Ersetzen.√√
3*Ve n til eVentilspiel kontrollieren.
Einstellen.√√
4*Kraftstoff-Einspritz-
systemSynchronisierung einstellen.√√√√√
5*Schalldämpfer und
KrümmerDie Schlauchschelle(n) auf guten
Sitz überprüfen.√√√√√
U5C4G3G0.book Page 2 Friday, September 12, 2008 5:15 PM
Page 47 of 90
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-3
6
GAU1770B

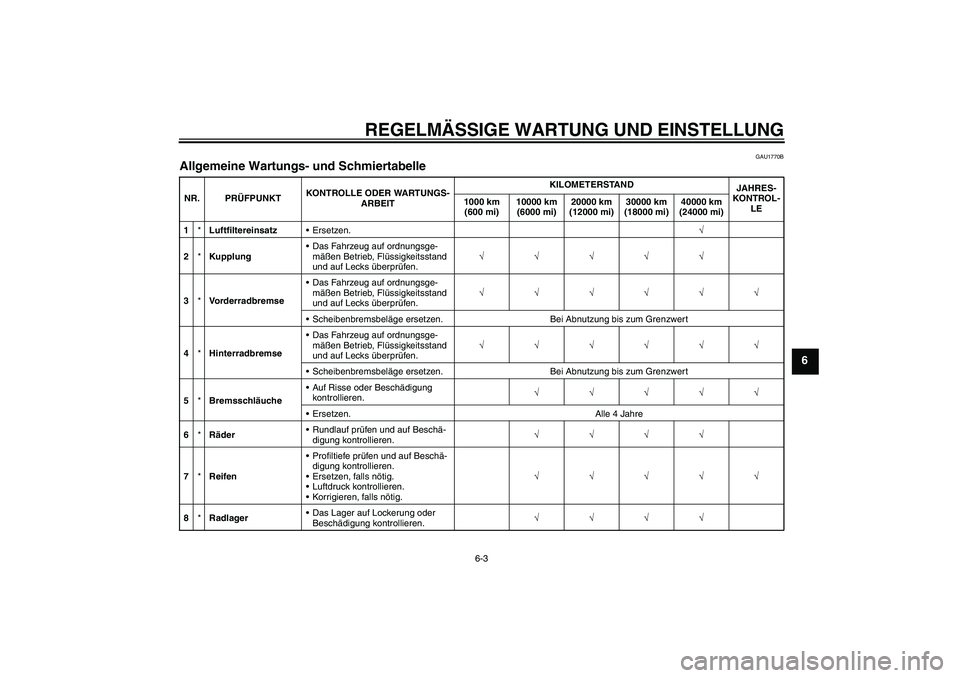

Allgemeine Wartungs- und Schmiertabelle NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*LuftfiltereinsatzErsetzen.√
2*KupplungDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√
3*VorderradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
4*HinterradbremseDas Fahrzeug auf ordnungsge-
mäßen Betrieb, Flüssigkeitsstand
und auf Lecks überprüfen.√√√√√√
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
5*BremsschläucheAuf Risse oder Beschädigung
kontrollieren.√√√√√
Ersetzen. Alle 4 Jahre
6*RäderRundlauf prüfen und auf Beschä-
digung kontrollieren.√√√√
7*ReifenProfiltiefe prüfen und auf Beschä-
digung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.√√√√√
8*RadlagerDas Lager auf Lockerung oder
Beschädigung kontrollieren.√√√√
U5C4G3G0.book Page 3 Friday, September 12, 2008 5:15 PM
Page 48 of 90

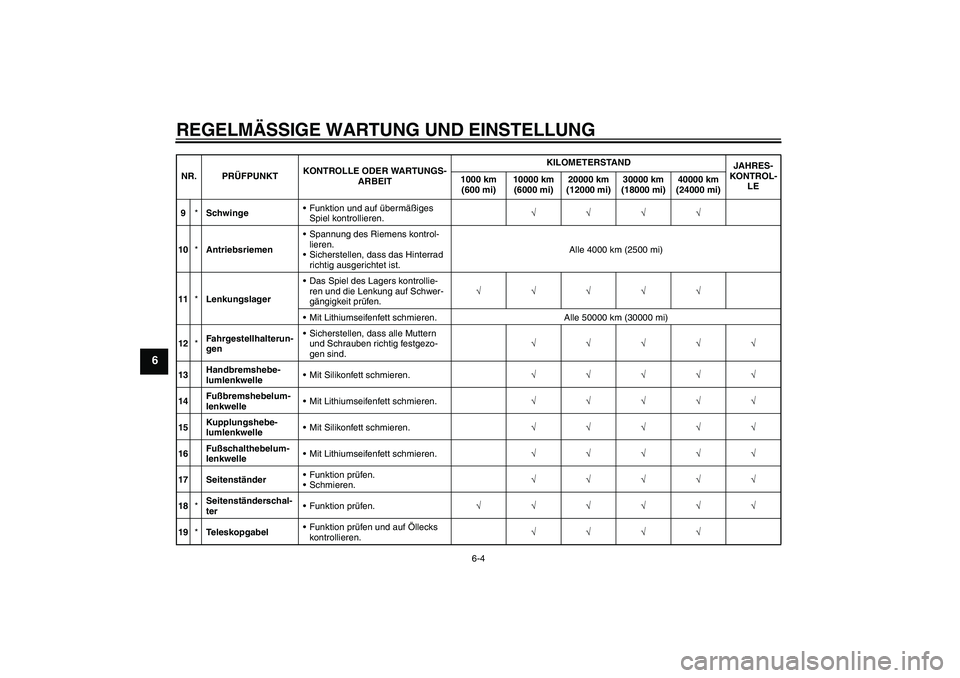

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-4
6
9*SchwingeFunktion und auf übermäßiges
Spiel kontrollieren.√√√√
10*AntriebsriemenSpannung des Riemens kontrol-
lieren.
Sicherstellen, dass das Hinterrad
richtig ausgerichtet ist.Alle 4000 km (2500 mi)
11*LenkungslagerDas Spiel des Lagers kontrollie-
ren und die Lenkung auf Schwer-
gängigkeit prüfen.√√√√√
Mit Lithiumseifenfett schmieren. Alle 50000 km (30000 mi)
12*Fahrgestellhalterun-
genSicherstellen, dass alle Muttern
und Schrauben richtig festgezo-
gen sind.√√√√√
13Handbremshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
14Fußbremshebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
15Kupplungshebe-
lumlenkwelleMit Silikonfett schmieren.√√√√√
16Fußschalthebelum-
lenkwelleMit Lithiumseifenfett schmieren.√√√√√
17 SeitenständerFunktion prüfen.
Schmieren.√√√√√
18*Seitenständerschal-
terFunktion prüfen.√√√√√√
19*TeleskopgabelFunktion prüfen und auf Öllecks
kontrollieren.√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5C4G3G0.book Page 4 Friday, September 12, 2008 5:15 PM
Page 49 of 90

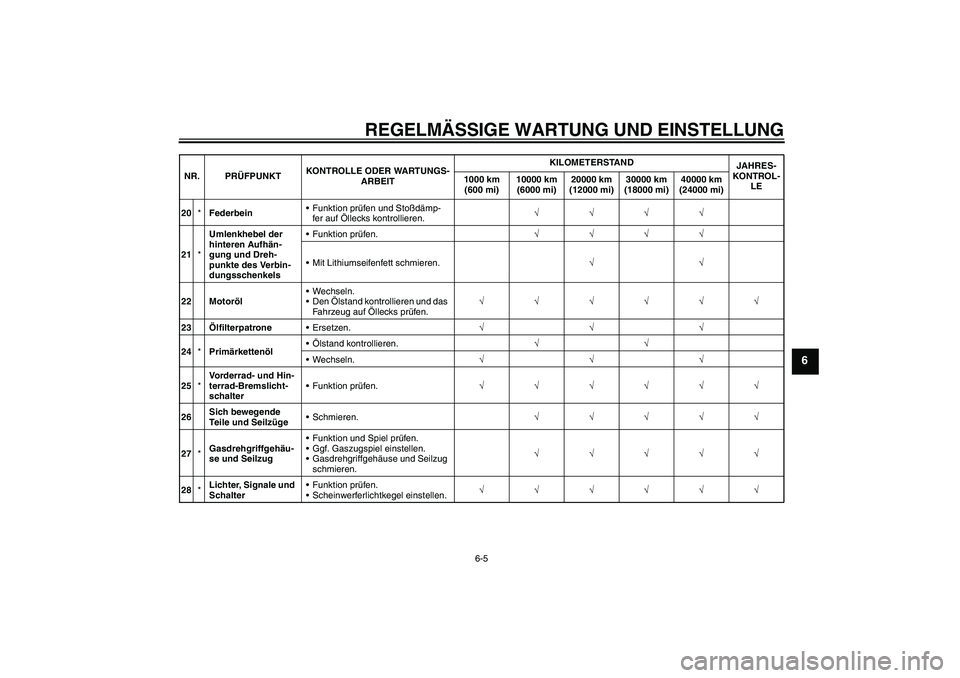

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-5
6
20*FederbeinFunktion prüfen und Stoßdämp-
fer auf Öllecks kontrollieren.√√√√
21*Umlenkhebel der
hinteren Aufhän-
gung und Dreh-
punkte des Verbin-
dungsschenkelsFunktion prüfen.√√√√
Mit Lithiumseifenfett schmieren.√√
22 MotorölWechseln.
Den Ölstand kontrollieren und das
Fahrzeug auf Öllecks prüfen.√√√√√√
23ÖlfilterpatroneErsetzen.√√√
24*PrimärkettenölÖlstand kontrollieren.√√
Wechseln.√√√
25*Vorderrad- und Hin-
terrad-Bremslicht-
schalterFunktion prüfen.√√√√√√
26Sich bewegende
Teile und SeilzügeSchmieren.√√√√√
27*Gasdrehgriffgehäu-
se und SeilzugFunktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug
schmieren.√√√√√
28*Lichter, Signale und
SchalterFunktion prüfen.
Scheinwerferlichtkegel einstellen.√√√√√√ NR. PRÜFPUNKTKONTROLLE ODER WARTUNGS-
ARBEITKILOMETERSTAND
JAHRES-
KONTROL-
LE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U5C4G3G0.book Page 5 Friday, September 12, 2008 5:15 PM
Page 50 of 90
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-6
6

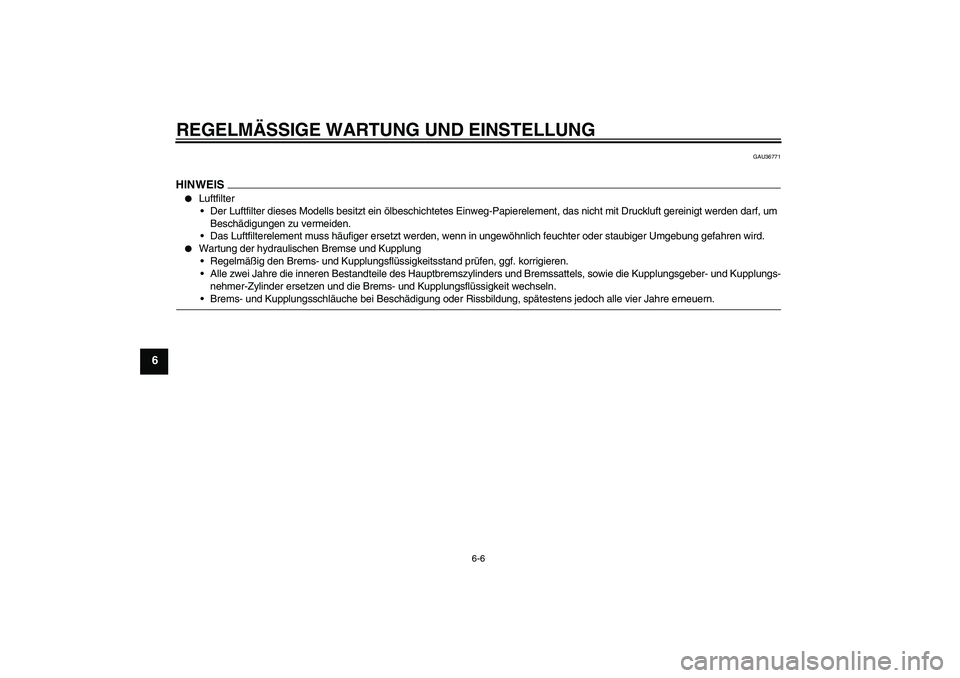

GAU36771
HINWEIS
Luftfilter
Der Luftfilter dieses Modells besitzt ein ölbeschichtetes Einweg-Papierelement, das nicht mit Druckluft gereinigt werden darf, um
Beschädigungen zu vermeiden.
Das Luftfilterelement muss häufiger ersetzt werden, wenn in ungewöhnlich feuchter oder staubiger Umgebung gefahren wird.
Wartung der hydraulischen Bremse und Kupplung
Regelmäßig den Brems- und Kupplungsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bestandteile des Hauptbremszylinders und Bremssattels, sowie die Kupplungsgeber- und Kupplungs-
nehmer-Zylinder ersetzen und die Brems- und Kupplungsflüssigkeit wechseln.Brems- und Kupplungsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
U5C4G3G0.book Page 6 Friday, September 12, 2008 5:15 PM
