YAMAHA XV1900A 2013 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-8
6
DAU19642
Controleren van de bougies Bougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit- ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
de machine wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slag verder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
Voorgeschreven bougie:
NGK/DPR8EA-9
DENSO/X24EPR-U9
1. Elektrodenafstand
Elektrodenafstand:0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:18 Nm (1.8 m·kgf, 13 ft·lbf)
U1CRD2D0.book Page 8 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-9
6
DAU3836B
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wanneer
de machine iets schuin staat, kan het
niveau al foutief worden afgelezen.
2. Verwijder het bestuurderszadel. (Zie
pagina 3-15.)
3. Start de motor en laat warmdraaien tot de motorolie op een normale tempera-
tuur van 60 °C (140 °F) is; laat de mo-
tor dan nog tien seconden stationair
draaien en zet hem uit.OPMERKINGOm de juiste motorolietemperatuur te berei-
ken voor een precieze aflezing van het olie-
niveau, moet de motor eerst volledig zijn
afgekoeld en daarna weer een paar minu-
ten lang zijn opgewarmd tot de normale be-
drijfstemperatuur.
4. Wacht een paar minuten om de olie tot
rust te laten komen, verwijder de olie-
vuldop, veeg de peilstok schoon, steek
deze weer in de vulopening (zonder
vast te draaien) en neem dan weer uit
om het olieniveau te controleren.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
5. Als de motorolie bij of beneden demerkstreep voor minimumniveau
staat, vul dan voldoende olie, van de
aanbevolen soort, bij tot het correcte
niveau.OPMERKINGLet bij het bijvullen van motorolie op dat het
oliereservoir niet wordt overvuld; vanaf de
niveaustreep halverwege de peilstok zal het
olieniveau sneller stijgen.6. Steek de peilstok in de vulopening endraai dan de olievuldop vast.
7. Breng het bestuurderszadel aan.

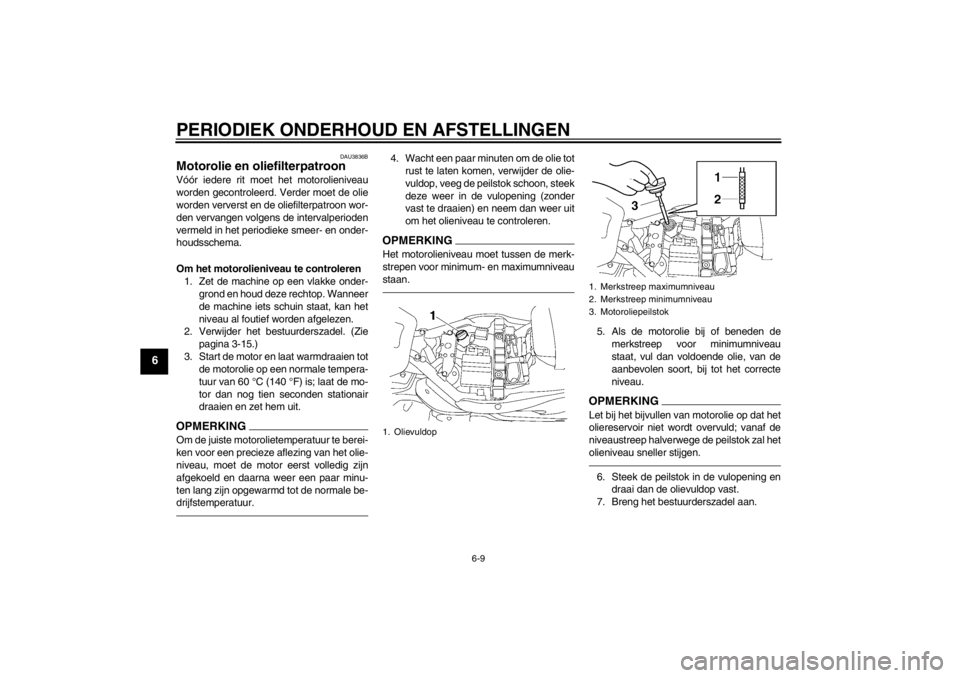

1. Olievuldop
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
3. Motoroliepeilstok
U1CRD2D0.book Page 9 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-10
6
LET OP
DCA10900
Controleer of de olievuldop stevig vast-
zit, anders kan de olie wegsijpelen terwijl
de motor draait.Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)1. Zet de machine op een vlakke onder- grond.
2. Verwijder het bestuurderszadel. (Zie pagina 3-15.)
3. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
4. Zet een olieopvangbak onder het olie- reservoir om de oude olie op te van-
gen.
5. Verwijder de olievuldop en de olieaf- tapplug met de pakking om de olie uit
de olietank te laten stromen. 6. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
7. Verwijder olieaftappluggen A en B en hun pakking om de olie uit het carter af
te tappen.
OPMERKINGSla de stappen 8–10 over als de oliefilterpa-
troon niet wordt vervangen.8. Verwijder de oliefilterpatroon met eenoliefiltersleutel.OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.9. Smeer een dun laagje schone motoro-lie op de O-ring van de nieuwe oliefil-
terpatroon.
1. Olieaftapplug (oliereservoir)
2. Pakking
1. Olieaftapplug A (carter)
2. Olieaftapplug B (carter)
3. Pakking
12
1
2
3
1. Oliefilterpatroon
2. Oliefiltersleutel
U1CRD2D0.book Page 10 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-11
6
OPMERKINGZorg dat de O-ring correct aanligt.10. Plaats de nieuwe oliefilterpatroon meteen oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment. 11. Monteer de olieaftappluggen met hun
nieuwe pakking en zet de pluggen vast
met het voorgeschreven aanhaalmo-
ment.
12. Giet niet meer dan 2.5 L (2.6 US qt, 2.2 Imp.qt) van de voorgeschreven
hoeveelheid van de gespecificeerde
oliesoort in de vulopening, steek de
peilstok in en draai dan de olievuldop
vast.
13. Start de motor, draai het gas een paar keer open en zet dan uit.
14. Verwijder de olievuldop en voeg aan het oliereservoir dan geleidelijk de res-
terende oliehoeveelheid toe terwijl nu
en dan met de peilstok het olieniveau
wordt gecontroleerd.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA15080
●
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olie met
een “CD”-dieselspecificatie of een
hogere kwaliteit dan gespecifi-
ceerd. Gebruik ook geen olie met
een “ENERGY CONSERVING II”- of
hogere aanduiding.
●
Zorg dat er geen verontreinigingen
in het oliereservoir terechtkomen.
15. Breng de olievuldop aan.
1. O-ring
1. Oliefilterpatroon
2. Momentsleutel
Aanhaalmoment:Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmomenten: Olieaftapplug A (carter):32 Nm (3.2 m·kgf, 23 ft·lbf)
Olieaftapplug B (carter): 32 Nm (3.2 m·kgf, 23 ft·lbf)
Olieaftapplug (oliereservoir):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:Zie pagina 8-1.
Oliehoeveelheid: Zonder vervanging van oliefilterpa-
troon:
4.10 L (4.33 US qt, 3.61 Imp.qt)
Met vervanging van oliefilterpatroon: 4.90 L (5.18 US qt, 4.31 Imp.qt)
U1CRD2D0.book Page 11 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-12
6
16. Start de motor, laat deze een paar mi-nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
17. Zet de motor af, controleer dan het olieniveau en corrigeer indien nodig.
18. Breng het bestuurderszadel aan.
DAU20051
Olie in huis van primaire aandrijf-
ketting Vóór elke rit moet het huis van de primaire
aandrijfketting worden gecontroleerd op
olielekkage. In geval van lekkage dient u de
machine door een Yamaha dealer te laten
nakijken en repareren. Ve rder dient het olie-
niveau in het huis van de primaire aandrijf-
ketting gecontroleerd te worden en de olie
ververst te worden door een Yamaha dealer
volgens de intervaltijden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
DAU36764
Luchtfilterelement Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
U1CRD2D0.book Page 12 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-13
6
DAU21384
De vrije slag van de gasgreep
controleren De vrije slag van de gasgreep dient bij de
binnenrand van de gasgreep 4.0–6.0 mm
(0.16–0.24 in) te bedragen. Controleer de
vrije slag van de gasgreep regelmatig en
laat de vrije slag indien nodig afstellen door
een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21566
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10503
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.●
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
●
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
1. Vrije slag van gasgreepU1CRD2D0.book Page 13 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-14
6
WAARSCHUWING
DWA10511
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.

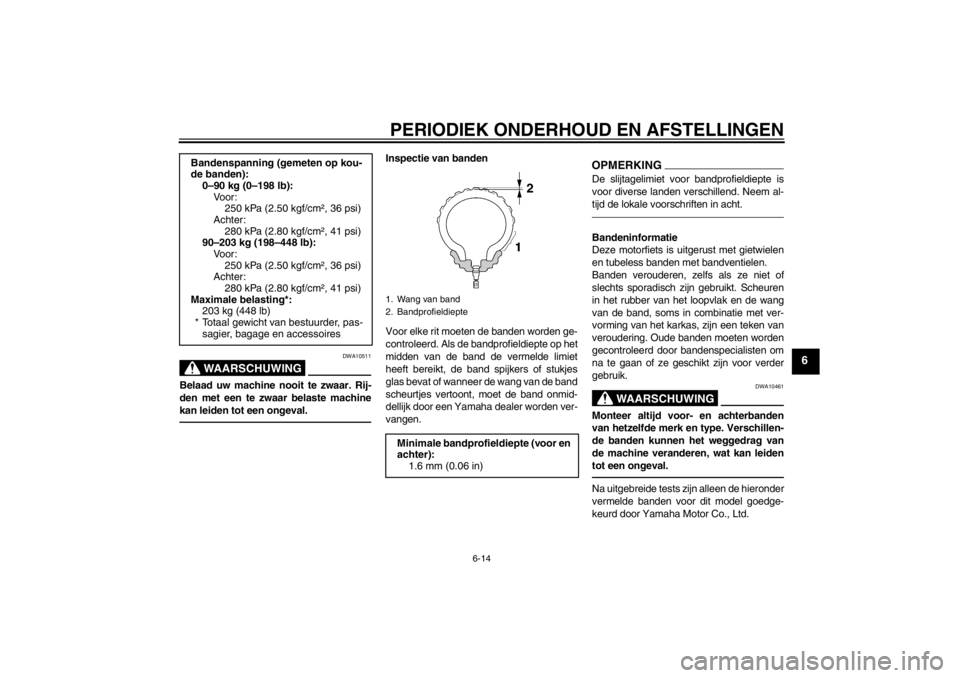

Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10461
Monteer altijd voor- en achterbanden
van hetzelfde merk en type. Verschillen-
de banden kunnen het weggedrag van
de machine veranderen, wat kan leiden
tot een ongeval.Na uitgebreide tests zijn alleen de hieronder
vermelde banden voor dit model goedge-
keurd door Yamaha Motor Co., Ltd.
Bandenspanning (gemeten op kou-
de banden):
0–90 kg (0–198 lb):Vo o r : 250 kPa (2.50 kgf/cm², 36 psi)
Achter: 280 kPa (2.80 kgf/cm², 41 psi)
90–203 kg (198–448 lb):
Vo o r : 250 kPa (2.50 kgf/cm², 36 psi)
Achter:
280 kPa (2.80 kgf/cm², 41 psi)
Maximale belasting*: 203 kg (448 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U1CRD2D0.book Page 14 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-15
6
WAARSCHUWING
DWA10471
●
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
●
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.
●
Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-
schappen verkrijgt.
DAU21962
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.●
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
●
Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Voorband:
Maat:
130/70R18M/C 63H
Fabrikant/model: DUNLOP/D251F L
Achterband: Maat:190/60R17M/C 78H
Fabrikant/model: DUNLOP/D251
U1CRD2D0.book Page 15 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-16
6
DAU22073
Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage worden
gecontroleerd. (Zie pagina 6-18.) Misschien
zit er lucht in het koppelingssysteem als de
koppelingshendel te veel vrije slag heeft en
schakelen moeizaam gaat, of als de koppe-
ling slipt en de machine slecht accelereert.
Als er lucht in het hydraulisch systeem zit,
moet het systeem door een Yamaha dealer
worden ontlucht voordat de motorfiets wordt
gebruikt.
DAU37913
Vrije slag van remhendel contro-
leren Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha
dealer het remsysteem inspecteren.
WAARSCHUWING
DWA14211
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha
dealer ontluchten voordat de machine
wordt gebruikt. Lucht in het hydraulisch
systeem heeft een negatief effect op deremwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.1. Geen vrije slag remhendel
1
U1CRD2D0.book Page 16 Wednesday, August 1, 2012 4:33 PM

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-17
6
DAU22273

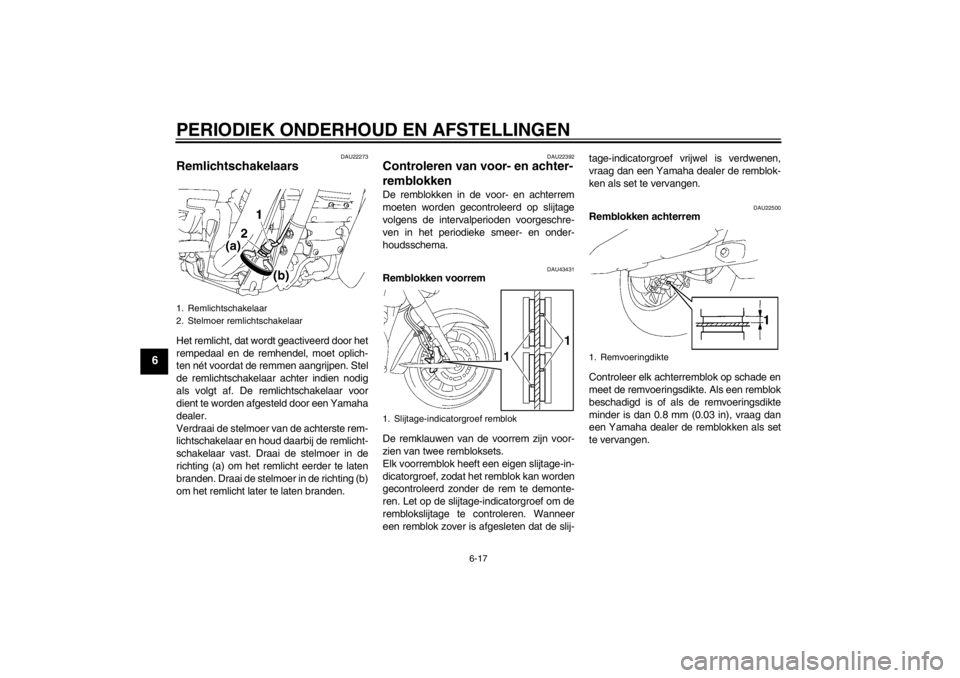

Remlichtschakelaars Het remlicht, dat wordt geactiveerd door het
rempedaal en de remhendel, moet oplich-
ten nét voordat de remmen aangrijpen. Stel
de remlichtschakelaar achter indien nodig
als volgt af. De remlichtschakelaar voor
dient te worden afgesteld door een Yamaha
dealer.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22392
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43431
Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
1
1
1. Remvoeringdikte
U1CRD2D0.book Page 17 Wednesday, August 1, 2012 4:33 PM
