FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-16
3
PAU34042
Assento do condutor Remoção do assento do condutor
1. Introduza a chave na fechadura do as- sento e rode-a no sentido contrário ao
dos ponteiros do relógio.
2. Enquanto mantém a chave nessa po- sição, levante a parte da frente do as-
sento e puxe-o para fora.
Instalação do assento do condutor 1. Introduza o prolongamento da parte
posterior do assento no suporte do as-
sento, conforme ilustrado. 2. Empurre a parte dianteira do assento
para baixo, para o encaixar.
3. Retire a chave.
NOTACertifique-se de que o assento está devida-
mente fixo antes de conduzir o veículo.
PAU38342
Suporte de capacete O suporte do capacete situa-se por baixo
do assento do condutor. Junto ao jogo de
ferramentas do proprietário é providenciado
um cabo porta-capacete para fixar o capa-
cete ao respectivo suporte.
Para fixar um capacete ao respectivo su-
porte 1. Retire o assento do condutor. (Consul- te a página 3-16.)
2. Passe o cabo porta-capacete pela fi- vela da correia do capacete conforme
ilustrado e, depois, prenda a presilha
do cabo ao suporte do capacete.
1. Fechadura do assento
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
1. Suporte de capacete
2. Cabo porta-capacete
1
2
U1CRP2P0.book Page 16 Wednesday, August 8, 2012 4:20 PM
Page 32 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
3. Coloque o capacete do lado esquerdodo veículo e, de seguida, instale o as-
sento do condutor. AVISO! Nunca
conduza com um capacete preso
no suporte do capacete, uma vez
que este pode bater em objectos,
provocando perda de controlo e
possivelmente um acidente.
[PWA10161]
PRECAUÇÃO: Coloque o capacete
no lado esquerdo do veículo. Devi-
do à dimensão ou formato, alguns
capacetes poderão entrar em con-
tacto com o silencioso quando são
colocados no lado direito.
[PCA15331]
Para libertar o capacete do respectivo
suporte
Retire o assento do condutor, o cabo porta-
capacete do suporte do capacete e retire o
capacete, instalando depois o assento.
PAU38405
Ajuste do amortecedor Este amortecedor está equipado com uma
porca ajustadora de pré-carga da mola.PRECAUÇÃO
PCA10101
Para evitar danificar o mecanismo, não
tente efectuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue:
1. Desaperte a contraporca.
2. Para aumentar a pré-carga da mola e assim tornar a suspensão mais dura,
rode a porca ajustadora na direcção
(a). Para reduzir a pré-carga da mola e
assim tornar a suspensão mais mole,
rode a porca ajustadora na direcção
(b).
1. Cabo porta-capacete
2. Capacete
1. Contraporca
2. Porca ajustadora de pré-carga da mola
U1CRP2P0.book Page 17 Wednesday, August 8, 2012 4:20 PM
Page 33 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
●

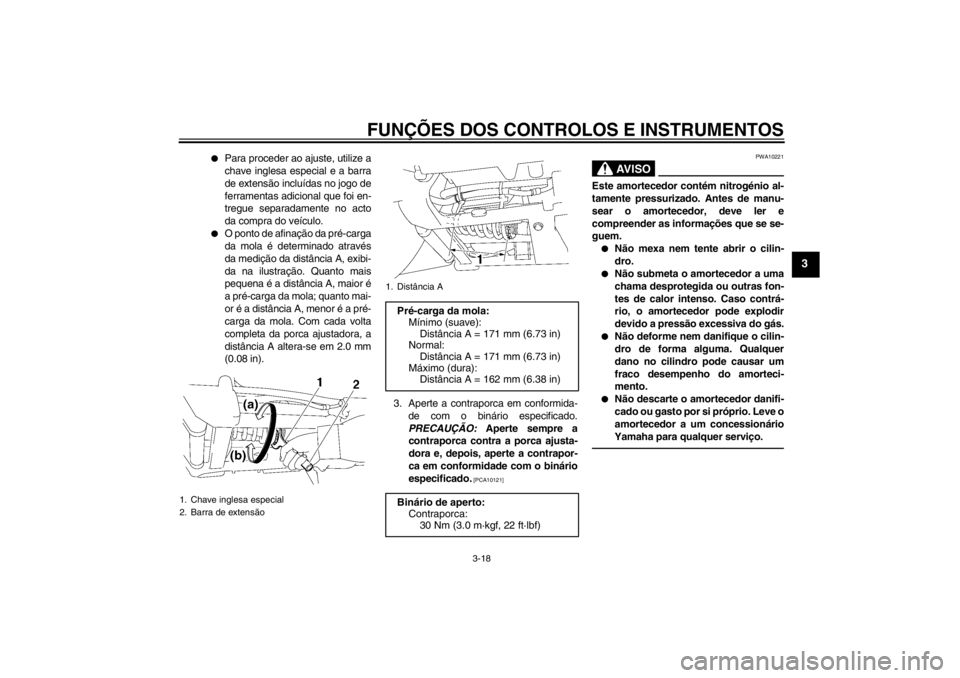

Para proceder ao ajuste, utilize a
chave inglesa especial e a barra
de extensão incluídas no jogo de
ferramentas adicional que foi en-
tregue separadamente no acto
da compra do veículo.
●
O ponto de afinação da pré-carga
da mola é determinado através
da medição da distância A, exibi-
da na ilustração. Quanto mais
pequena é a distância A, maior é
a pré-carga da mola; quanto mai-
or é a distância A, menor é a pré-
carga da mola. Com cada volta
completa da porca ajustadora, a
distância A altera-se em 2.0 mm
(0.08 in).
3. Aperte a contraporca em conformida-de com o binário especificado.
PRECAUÇÃO: Aperte sempre a
contraporca contra a porca ajusta-
dora e, depois, aperte a contrapor-
ca em conformidade com o binário
especificado.
[PCA10121]
AV I S O
PWA10221
Este amortecedor contém nitrogénio al-
tamente pressurizado. Antes de manu-
sear o amortecedor, deve ler e
compreender as informações que se se-
guem.●
Não mexa nem tente abrir o cilin-
dro.
●
Não submeta o amortecedor a uma
chama desprotegida ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortecedor pode explodir
devido a pressão excessiva do gás.
●
Não deforme nem danifique o cilin-
dro de forma alguma. Qualquer
dano no cilindro pode causar um
fraco desempenho do amorteci-
mento.
●
Não descarte o amortecedor danifi-
cado ou gasto por si próprio. Leve o
amortecedor a um concessionário
Yamaha para qualquer serviço.
1. Chave inglesa especial
2. Barra de extensão
1. Distância A
Pré-carga da mola: Mínimo (suave):Distância A = 171 mm (6.73 in)
Normal:
Distância A = 171 mm (6.73 in)
Máximo (dura): Distância A = 162 mm (6.38 in)
Binário de aperto: Contraporca:30 Nm (3.0 m·kgf, 22 ft·lbf)
U1CRP2P0.book Page 18 Wednesday, August 8, 2012 4:20 PM
Page 34 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU15282
Sistema EXUP Este modelo está equipado com o sistema
EXUP (válvula EXhaust Ultimate Power) da
Yamaha. Este sistema aumenta a potência
do motor através de uma válvula que regula
o diâmetro interior do tubo de escape. A vál-
vula do sistema EXUP é constantemente
ajustada em conformidade com a velocida-
de do motor, através de um servomotor
controlado por computador.PRECAUÇÃO
PCA10191
●
O sistema EXUP foi afinado e consi-
deravelmente testado na fábrica da
Yamaha. A alteração destes pontos
de afinação sem conhecimentos
técnicos suficientes pode resultar
num fraco desempenho ou em da-
nos no motor.
●
Se não for possível ouvir o sistema
EXUP quando o interruptor princi-
pal for ligado, solicite a um conces-
sionário Yamaha que o verifique.
PAU15305
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.NOTAO interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Consulte a secção se-
guinte para obter uma explicação sobre o
sistema de corte do circuito de ignição.)
AV I S O
PWA10241
O veículo não deve ser conduzido com o
descanso lateral para baixo, nem se o
descanso lateral não puder ser devida-
mente recolhido para cima (ou não fique
em cima), caso contrário o descanso la-
teral pode entrar em contacto com o
solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema regularmente e se não funcionar bem,
solicite a sua reparação a um concessi-
onário Yamaha.
U1CRP2P0.book Page 19 Wednesday, August 8, 2012 4:20 PM
Page 35 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU44892
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.●
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
●
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para bai-
xo.
●
Corta o funcionamento do motor quan-
do a transmissão está engrenada e o
descanso lateral é colocado para bai-
xo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
U1CRP2P0.book Page 20 Wednesday, August 8, 2012 4:20 PM
Page 36 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3

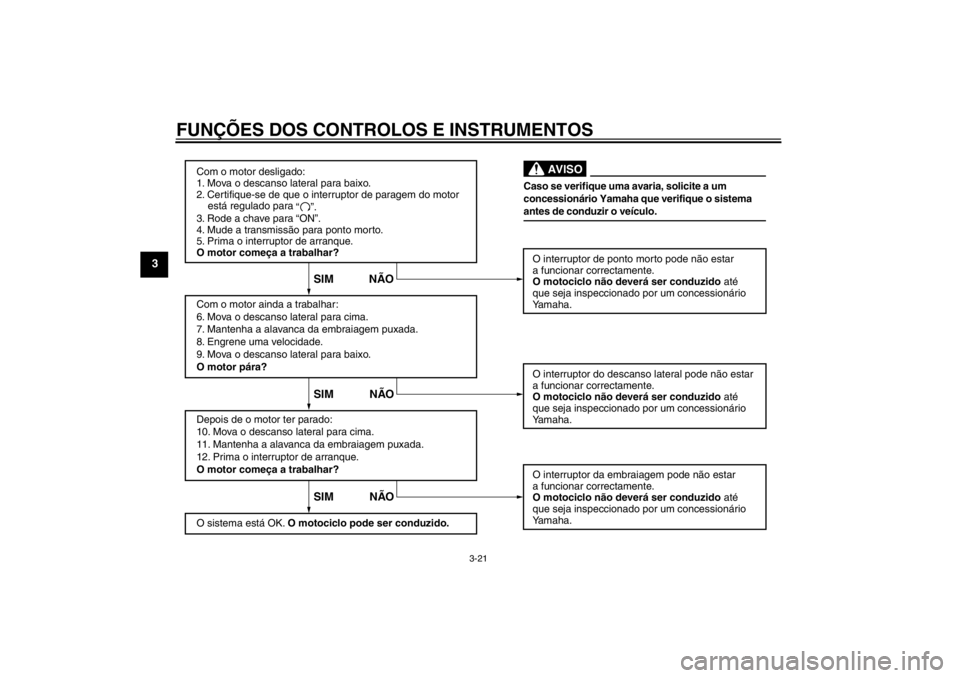

Com o motor desligado:
1. Mova o descanso lateral para baixo.
2. Certifique-se de que o interruptor de paragem do motor
está regulado para
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5. Prima o interruptor de arranque.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Prima o interruptor de arranque.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode ser conduzido. O interruptor de ponto morto pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido
até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor do descanso lateral pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
O interruptor da embraiagem pode não estar
a funcionar correctamente.
O motociclo não deverá ser conduzido até
que seja inspeccionado por um concessionário
Yamaha.
SIM NÃO SIM NÃO SIM NÃO
Caso se verifique uma avaria, solicite a um
concessionário Yamaha que verifique o sistema
antes de conduzir o veículo.
AVISO
“ ”.
U1CRP2P0.book Page 21 Wednesday, August 8, 2012 4:20 PM
Page 37 of 90
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PAU38354

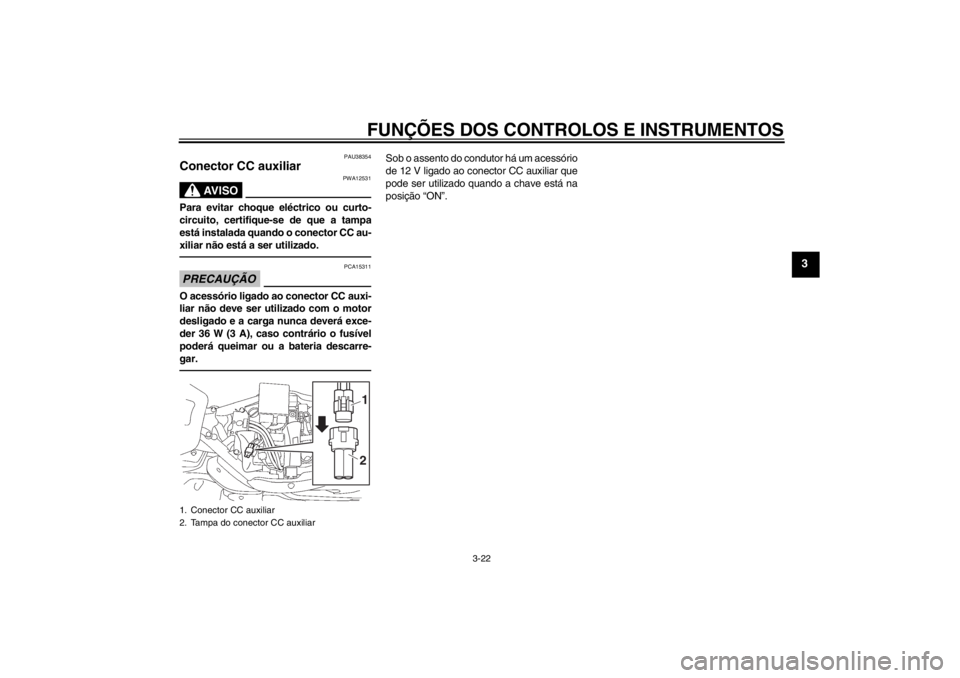

Conector CC auxiliar
AV I S O
PWA12531
Para evitar choque eléctrico ou curto-
circuito, certifique-se de que a tampa
está instalada quando o conector CC au-
xiliar não está a ser utilizado.PRECAUÇÃO
PCA15311
O acessório ligado ao conector CC auxi-
liar não deve ser utilizado com o motor
desligado e a carga nunca deverá exce-
der 36 W (3 A), caso contrário o fusível
poderá queimar ou a bateria descarre-
gar.
Sob o assento do condutor há um acessório
de 12 V ligado ao conector CC auxiliar que
pode ser utilizado quando a chave está na
posição “ON”.
1. Conector CC auxiliar
2. Tampa do conector CC auxiliar
21
U1CRP2P0.book Page 22 Wednesday, August 8, 2012 4:20 PM
Page 38 of 90
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-1
4
PAU15596
Inspeccione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra sempre
os procedimentos e intervalos de inspecç ão e manutenção descritos no Manual do Utilizador.
AV I S O
PWA11151
Se o veículo não for inspeccionado ou mantido em condições, há mais possibilidades de ocorrer um acidente ou danos no equi-
pamento. Não utilize o veículo se detectar algum problema. Se não for possível corrigir um problema através dos procedimentos
deste manual, solicite a um concessionário Yamaha que inspeccione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem.
ITEM VERIFICAÇÕES PÁGINA
Combustível Verifique o nível de combustível no respectivo depósito.
Se necessário, reabasteça.
Verifique se o tubo de combustível apresenta fuga.
Verifique se existem obstruções, fendas ou danos no tubo de respiração/descar-
ga do depósito de combustível e verifique a ligação do tubo. 3-13, 3-15
Óleo do motor Verifique o nível de óleo no respectivo depósito.
Se necessário, adicione óleo recomendado até ao nível especificado.
Verifique se o veículo apresenta fugas de óleo. 6-9
Óleo da caixa de transmissão Verifique se o veículo apresenta fugas de óleo. 6-13
Travão dianteiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos trav ões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-18, 6-18
U1CRP2P0.book Page 1 Wednesday, August 8, 2012 4:20 PM
Page 39 of 90
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-2
4
Travão traseiro Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique se as pastilhas do travão apresentam desgaste.
Se necessário, substitua-os.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos tr avões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-18, 6-18
Embraiagem Verifique o funcionamento.
Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
Verifique o nível de líquido no reservatório.
Se necessário, adicione o líquido dos tr avões especificado até ao nível especifi-
cado.
Verifique se o sistema hidráulico apresenta fugas. 6-16, 6-18
Punho do acelerador Certifique-se de que o funcionamento é suave.
Verifique a folga do punho do acelerador.
Se necessário, solicite a um concessi
onário Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-13, 6-22
Cabos de controlo Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique-a. 6-21
Rodas e pneus Verifique se apresentam danos.
Verifique o estado dos pneus e a profundidade da face de rolamento.
Verifique a pressão do ar.
Se necessário, corrija.
6-14, 6-16
Pedais do travão e de mudan-
ça de velocidade Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação dos pedais.
6-22
Alavancas do travão e da em-
braiagem Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique os pontos de articulação da alavanca.
6-23
Descanso lateral Certifique-se de que o funcionamento é suave.
Se necessário, lubrifique o pivô.
6-23
ITEM VERIFICAÇÕES PÁGINA
U1CRP2P0.book Page 2 Wednesday, August 8, 2012 4:20 PM
Page 40 of 90
PARA SUA SEGURANÇA – VERIFICAÇÕES PRÉVIAS À UTILIZAÇÃO
4-3
4
Fixadores do chassis Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
alinhados.
Se necessário, aperte-os. —
Instrumentos, luzes, signais
e interruptores Verifique o funcionamento.
Se necessário, corrija.
—
Interruptor do descanso late-
ral Verifique o funcionamento do sistema de corte do circuito de ignição.
Se o sistema não estiver a funcionar corr
ectamente, solicite a um concessionário
Yamaha que verifique o veículo. 3-19
ITEM
VERIFICAÇÕES PÁGINA
U1CRP2P0.book Page 3 Wednesday, August 8, 2012 4:20 PM
