YAMAHA XV1900A 2013 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
6
PAU37913
Verificação da folga da alavanca
do travão Não deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecci-
one o sistema de travagem.
AV I S O
PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU22273
Interruptores das luzes dos tra-
vões A luz do travão, que é activada pelo pedal
do travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
pectivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porcaajustadora na direcção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direcção (b).
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do tra-
vão traseiro
U1CRP2P0.book Page 17 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
6
PAU22392
Verificação das pastilhas dos tra-
vões da frente e de trás Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU43431
Pastilhas do travão da frente
As pinças do travão da frente estão equipa-
das com dois conjuntos de pastilhas do tra-
vão.
Cada uma das pastilhas do travão da frente
está equipada com uma ranhura indicadora
de desgaste, que lhe permite verificar o res-
pectivo desgaste sem ter de desmontar o
travão. Para verificar o nível de desgaste da
pastilha do travão, verifique a ranhura indi-cadora de desgaste. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
a ranhura indicadora de desgaste tenha
quase desaparecido, solicite a um conces-
sionário Yamaha que substitua as pastilhas
do travão como um conjunto.
PAU22500
Pastilhas do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessioná-
rio Yamaha que substitua as pastilhas
como um conjunto.
PAU38631
Verificação dos níveis dos líqui-
dos dos travões e da embraia-
gem Antes de conduzir, verifique se os líquidos
dos travões e da embraiagem se encon-
tram acima das marcas de nível mínimo. Ao
verificar os níveis do líquido dos travões e
da embraiagem, certifique-se de que os to-
pos dos reservatórios se encontram na ho-
rizontal. Reabasteça os líquidos dos
travões e da embraiagem, se necessário.
Travão dianteiro
1. Ranhura indicadora de desgaste da pastilha
do travão
1
1
1. Espessura do revestimento
1. Marca do nível mínimo
U1CRP2P0.book Page 18 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
6
Travão traseiro
EmbraiagemNOTAO reservatório do líquido do travão traseiro
encontra-se por baixo do assento do con-
dutor. (Consulte a página 3-16.)
AV I S O
PWA16000
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem ou funcionamento da embraiagem.
Cumpra as seguintes precauções:●
Se o líquido dos travões ou da em-
braiagem for insuficiente, poderá
ocorrer entrada de ar no sistema de
travagem ou da embraiagem, redu-
zindo o desempenho da travagem
ou da embraiagem.
●
Limpe as tampas de enchimento
antes de remover. Utilize apenas lí-
quido dos travões DOT 4 de um re-
cipiente selado.
●
Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
dantes de borracha podem deterio-
rar-se, causando fugas.
●
Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reacção quí-
mica nociva.
●
Durante o reabastecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões
ou da embraiagem. A água fará o
ponto de ebulição do fluido descer
significativamente e poderá resul-
tar na formação de uma bolsa de
vapor.
PRECAUÇÃO
PCA17640
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-
ramado.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Um nível baixo de
líquido da embraiagem pode indicar uma
fuga no sistema da embraiagem, pelo que
deve verificar se o sistema da embraiagem
apresenta fugas. Se o nível de líquido dos
travões ou da embraiagem descer repenti-
1. Marca do nível mínimo
1. Marca do nível mínimo
Líquido dos travões e da embraia-
gem especificado:Líquido dos travões DOT 4
U1CRP2P0.book Page 19 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
6
namente, solicite a um concessionário
Yamaha que verifique qual a causa antes de conduzir.
PAU22752
Mudança dos líquidos dos tra-
vões e da embraiagem Solicite a um concessionário Yamaha que
substitua os líquidos dos travões e da em-
braiagem nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica ou na NOTA a seguir à tabela de lubri-
ficação e manutenção periódica. Para além
disso, mande substituir os vedantes de óleo
dos cilindros mestre dos travões e da em-
braiagem e das pinças, assim como os tu-
bos dos travões e da embraiagem, nos
intervalos especificados a seguir ou sempre
que apresentem danos ou fugas.●
Vedantes de óleo: Substitua de dois
em dois anos.
●
Tubos dos travões e da embraiagem:
Substitua de quatro em quatro anos.
PAU23040
Folga da correia de transmissão A folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU38410
Verificação da folga da correia de trans-
missão 1. Coloque o veículo no descanso late- ral.
2. Observe a posição actual da correia
da transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão.NOTAAs marcas junto do orifício de verificação da
correia de transmissão têm uma distância
de 5.0 mm (0.2 in) entre si.
U1CRP2P0.book Page 20 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
6
3. Observe a posição da correia de trans-missão após aplicação de uma força
de 45 N (4.5 kgf, 10 lbf) na correia com
um calibrador da tensão da correia
como ilustrado.NOTAPoderá obter um calibrador da tensão da
correia num concessionário Yamaha.
4. Calcule a folga da correia de transmis-são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.
5. Se a folga da correia de transmissão estiver incorrecta, solicite o ajuste a
um concessionário Yamaha.
PAU23095
Verificação e lubrificação dos ca-
bos Antes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respectivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais da-
nos no receptáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10711]
1. Correia de transmissão
2. Marcas2 1
1. Calibrador da tensão da correia
2. Folga da correia de transmissão
Folga da correia de transmissão:
7.5–13.0 mm (0.30–0.51 in)
6 8 10 12 14
1
2
Lubrificante recomendado:Yamaha Chain and Cable Lube ou
óleo do motor
U1CRP2P0.book Page 21 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
6
PAU49920
Verificação e lubrificação do pu-
nho e do cabo do acelerador O funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
PAU44273
Verificação e lubrificação dos pe-
dais do travão e de mudança de
velocidades Antes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Pedal do travão
Pedal de mudança de velocidades
Lubrificante recomendado:Massa de lubrificação de sabão de
lítio
U1CRP2P0.book Page 22 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
6
PAU43601
Verificação e lubrificação das
alavancas do travão e da embrai-
agem Antes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
PAU23202
Verificação e lubrificação do des-
canso lateral Antes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AV I S O
PWA10731
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultando
numa possível perda de controlo.
Lubrificante recomendado:Massa de lubrificação de silicone
U1CRP2P0.book Page 23 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
6
PAU23251
Lubrificação da suspensão tra-
seira Os pontos de articulação da suspensão tra-
seira devem ser lubrificados por um con-
cessionário Yamaha nos intervalos
especificados na tabela de lubrificação e
manutenção periódica.
PAU51950

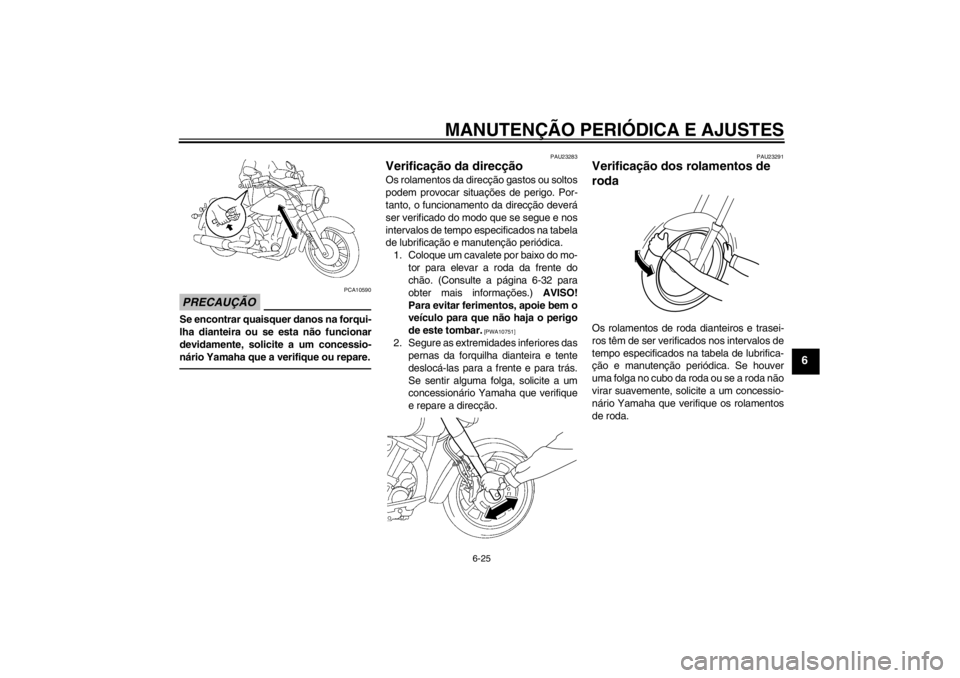

Verificação da forquilha dianteira O estado e funcionamento da forquilha di-
anteira deverão ser verificados como se se-
gue, nos intervalos especificados na tabela
de lubrificação e manutenção periódica.
Verificação do estado
Verifique se a forquilha dianteira está dani-
ficada ou perde óleo em excesso.
Verificação do funcionamento1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10751]
2. Com o travão dianteiro accionado, empurre várias vezes o guiador com
força para baixo para verificar se a for-
quilha dianteira se comprime e recua
suavemente.
Lubrificante recomendado:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:Massa de lubrificação de sabão de
lítio
U1CRP2P0.book Page 24 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
6
PRECAUÇÃO
PCA10590
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-
nário Yamaha que a verifique ou repare.
PAU23283
Verificação da direcção Os rolamentos da direcção gastos ou soltos
podem provocar situações de perigo. Por-
tanto, o funcionamento da direcção deverá
ser verificado do modo que se segue e nos
intervalos de tempo especificados na tabela
de lubrificação e manutenção periódica.1. Coloque um cavalete por baixo do mo- tor para elevar a roda da frente do
chão. (Consulte a página 6-32 para
obter mais informações.) AVISO!
Para evitar ferimentos, apoie bem o
veículo para que não haja o perigo
de este tombar.
[PWA10751]
2. Segure as extremidades inferiores das pernas da forquilha dianteira e tente
deslocá-las para a frente e para trás.
Se sentir alguma folga, solicite a um
concessionário Yamaha que verifique
e repare a direcção.
PAU23291
Verificação dos rolamentos de
roda Os rolamentos de roda dianteiros e trasei-
ros têm de ser verificados nos intervalos de
tempo especificados na tabela de lubrifica-
ção e manutenção periódica. Se houver
uma folga no cubo da roda ou se a roda não
virar suavemente, solicite a um concessio-
nário Yamaha que verifique os rolamentos
de roda.
U1CRP2P0.book Page 25 Wednesday, August 8, 2012 4:20 PM

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
6
PAU50210
Bateria A bateria encontra-se por baixo do assento
do condutor. (Consulte a página 3-16.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
electrólito nem acrescentar água destilada.
No entanto, as ligações dos fios da bateria
devem ser verificadas e, se necessário,
apertadas.
AV I S O
PWA10760
●
O electrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou
o vestuário e proteja sempre osolhos quando trabalhar perto de ba-
terias. Em caso de contacto, efec-
tue os seguintes PRIMEIROS
SOCORROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan- tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante 15 minutos e procure imediata-
mente cuidados médicos.
●
As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.
●
MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-
ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios eléctricos opcio-
nais.
PRECAUÇÃO
PCA16521
Para carregar uma bateria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias convenci-
onal danificará a bateria.Acondicionamento da bateria
1. Caso não pretenda conduzir o veículo durante mais de um mês, retire a bate-
ria, carregue-a totalmente e coloque-a
num local fresco e seco.
PRECAUÇÃO: Para remover a bate-
ria, deve verificar se a chave está
rodada para “OFF”, e, em seguida,
desligue o fio negativo antes de
desligar o fio positivo.
[PCA16302]
2. Caso a bateria fique guardada durante
mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se a
chave está rodada para “OFF”, e,
em seguida, ligue o fio positivo an-
tes de ligar o fio negativo.
[PCA16840]
1. Fio de bateria negativo (preto)
2. Fio de bateria positivo (vermelho)
3. BateriaU1CRP2P0.book Page 26 Wednesday, August 8, 2012 4:20 PM
