MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
6
PAU01168

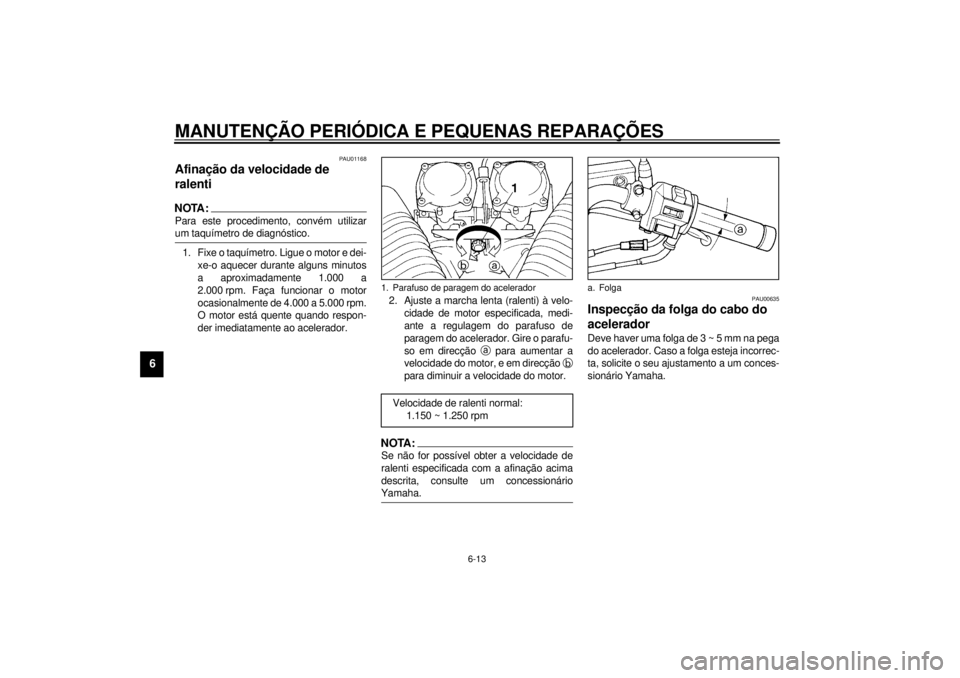

Afinação da velocidade de
ralentiNOTA:@ Para este procedimento, convém utilizar
um taquímetro de diagnóstico. @1. Fixe o taquímetro. Ligue o motor e dei-
xe-o aquecer durante alguns minutos
a aproximadamente 1.000 a
2.000 rpm. Faça funcionar o motor
ocasionalmente de 4.000 a 5.000 rpm.
O motor está quente quando respon-
der imediatamente ao acelerador.2. Ajuste a marcha lenta (ralenti) à velo-
cidade de motor especificada, medi-
ante a regulagem do parafuso de
paragem do acelerador. Gire o parafu-
so em direcção
a para aumentar a
velocidade do motor, e em direcção
b
para diminuir a velocidade do motor.
NOTA:@ Se não for possível obter a velocidade de
ralenti especificada com a afinação acima
descrita, consulte um concessionário
Yamaha. @
PAU00635
Inspecção da folga do cabo do
aceleradorDeve haver uma folga de 3 ~ 5 mm na pega
do acelerador. Caso a folga esteja incorrec-
ta, solicite o seu ajustamento a um conces-
sionário Yamaha.
1. Parafuso de paragem do acelerador
Velocidade de ralenti normal:
1.150 ~ 1.250 rpm
a. Folga
P_3bt_Periodic.fm Page 13 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
6
PAU00637
Afinação da folga da válvulaA folga da válvula alarga com o uso, cau-
sando assim um abastecimento inadequa-
do de combustível/ar ou ruído no motor.
Para tal evitar, é necessário ajustá-la regu-
larmente. Esta afinação, porém, só deve
ser efectuada por um técnico da Yamaha.
PAU00647
PneumáticosPara assegurar o desempenho máximo,
um longo serviço e o funcionamento segu-
ro, observe o seguinte:
Pressão de ar dos pneus
Sempre inspeccione e ajuste a pressão dos
pneus antes de operar a motocicleta.
PW000082
AV I S O
@ A pressão dos pneus deve ser verificada
e ajustada com os pneus à temperatura
ambiente. O ajustamento deve ser efec-
tuado de acordo com o peso total da
carga, condutor e acessórios (carena-
gem, bolsas de selins, etc. se aprovados
para este modelo), e com a velocidade
do veículo. @
CE-32PCarga máxima*220 kg (excepto para a CH, A)
218 kg (para a CH, A)
Pressão do pneu
frioÀ frente A trás
Até 90 kg200 kPa
(2,00 kg/cm
2,
2,00 bar)225 kPa
(2,25 kg/cm
2,
2,25 bar)
De 90 kg até à
carga máxima*200 kPa
(2,00 kg/cm
2,
2,00 bar)250 kPa
(2,50 kg/cm
2,
2,50 bar)
* A carga é o peso total da mercadoria transportada,
condutor, passageiro e acessórios.
P_3bt_Periodic.fm Page 14 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
6
PW000083
AV I S O
@ Respeitar os limites de carga da moto é
importante por vários motivos: estabili-
dade, travagem, rendimento e seguran-
ça. Nunca transporte objectos mal
atados que possam mudar de posição.
Prenda bem os objectos mais pesados
perto do centro da moto e distribua bem
o peso pelos dois lados. Adapte bem a
suspensão à carga que transporta e ve-
rifique o estado e a pressão dos pneus.
NUNCA SOBRECARREGUE A SUA MO-
TO. Certifique-se de que o peso total da
carga, condutor, passageiro e acessóri-
os (carenagem, bolsas de selins, etc. se
aprovados para este modelo) não exce-
da a carga máxima da moto. O funciona-
mento de uma moto sobrecarregada
pode estragar os pneus, provocar um
acidente ou mesmo ferimentos. @

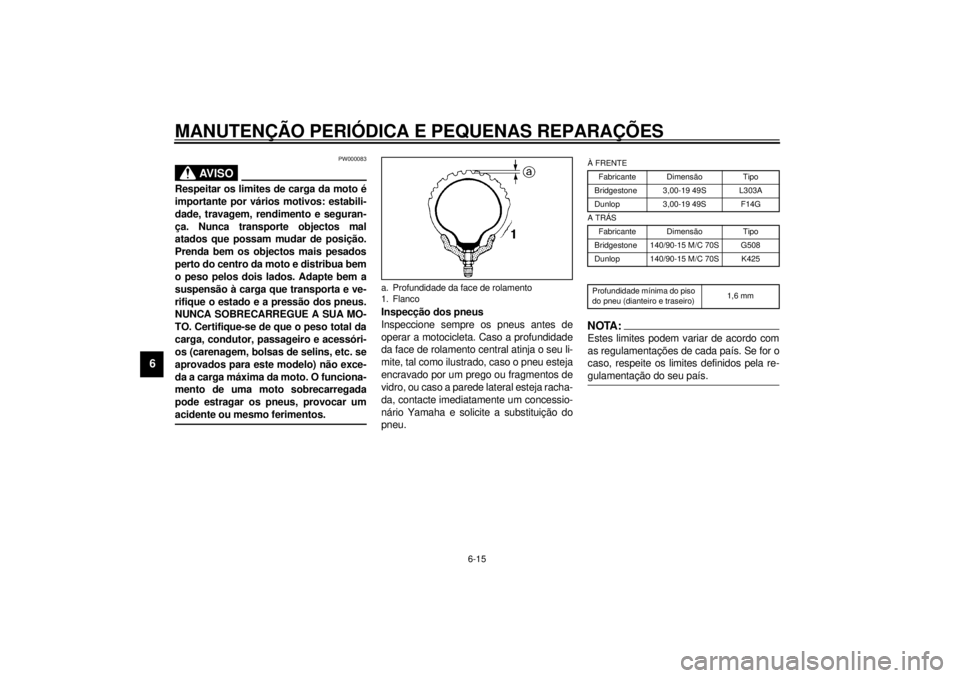

Inspecção dos pneus
Inspeccione sempre os pneus antes de
operar a motocicleta. Caso a profundidade
da face de rolamento central atinja o seu li-
mite, tal como ilustrado, caso o pneu esteja
encravado por um prego ou fragmentos de
vidro, ou caso a parede lateral esteja racha-
da, contacte imediatamente um concessio-
nário Yamaha e solicite a substituição do
pneu.
CE-10PCE-26PNOTA:@ Estes limites podem variar de acordo com
as regulamentações de cada país. Se for o
caso, respeite os limites definidos pela re-
gulamentação do seu país. @
a. Profundidade da face de rolamento
1. Flanco
À FRENTE
Fabricante Dimensão Tipo
Bridgestone 3,00-19 49S L303A
Dunlop 3,00-19 49S F14G
A TRÁS
Fabricante Dimensão Tipo
Bridgestone 140/90-15 M/C 70S G508
Dunlop 140/90-15 M/C 70S K425
Profundidade mínima do piso
do pneu (dianteiro e traseiro)1,6 mm
P_3bt_Periodic.fm Page 15 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
6
PAU00681
AV I S O
@ l
Utilizar a moto com os pneus ex-
cessivamente usados diminui a es-
tabilidade de condução e pode
levar à perda de controlo. Mande
substituir imediatamente por um
concessionário Yamaha os pneus
excessivamente usados. A substi-
tuição dos travões, pneus e peças
relacionadas com as rodas deve
ser efectuada por um Técnico de
Manutenção da Yamaha.
l
Não se recomenda o conserto de
uma câmara de ar. Se, no entanto,
for indispensável, há que fazê-lo
com imenso cuidado e substituí-la
o mais rapidamente possível por
outra de boa qualidade.
@
PAU00685
RodasPara máximo rendimento, longo serviço e
funcionamento com segurança, tenha em
conta os seguintes pontos:l
Verifique sempre as rodas antes de
utilizar a moto. Verifique se há fissu-
ras, envergaduras ou distorção da ro-
da. Veja se os raios estão bem tensos
e não deteriorados. Se verificar algo
de anormal na roda, consulte um con-
cessionário Yamaha. Não tente efec-
tuar mesmo pequenas reparações. Se
uma roda estiver deformada ou deteri-
orada, é preciso substituí-la.
l
Pneus e rodas devem estar bem equi-
librados mesmo em caso de mudança
ou de substituição. Um eventual dese-
quilíbrio das rodas pode provocar fra-
co rendimento, má estabilidade e
diminuir a duração do pneu.
l
Conduza a moto a velocidades mode-
radas após trocar um pneu, visto que
a superfície do pneu deve primeiro ser
amaciada para que possa desenvol-
ver as suas características óptimas.
P_3bt_Periodic.fm Page 16 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-17
6
PAU00694

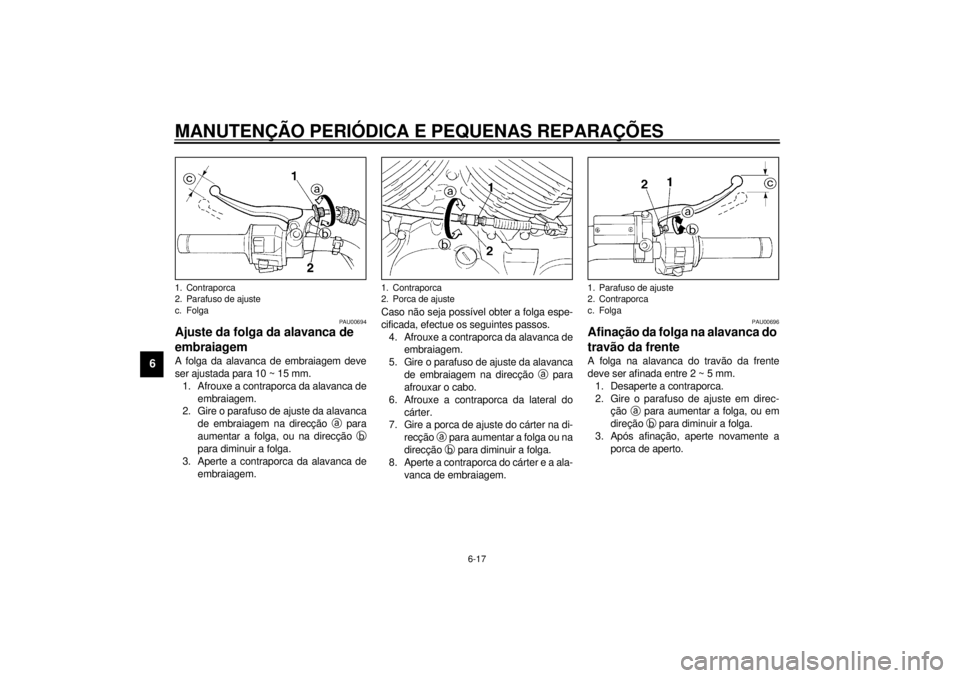

Ajuste da folga da alavanca de
embraiagemA folga da alavanca de embraiagem deve
ser ajustada para 10 ~ 15 mm.
1. Afrouxe a contraporca da alavanca de
embraiagem.
2. Gire o parafuso de ajuste da alavanca
de embraiagem na direcção
a para
aumentar a folga, ou na direcção
b
para diminuir a folga.
3. Aperte a contraporca da alavanca de
embraiagem.Caso não seja possível obter a folga espe-
cificada, efectue os seguintes passos.
4. Afrouxe a contraporca da alavanca de
embraiagem.
5. Gire o parafuso de ajuste da alavanca
de embraiagem na direcção
a para
afrouxar o cabo.
6. Afrouxe a contraporca da lateral do
cárter.
7. Gire a porca de ajuste do cárter na di-
recção
a para aumentar a folga ou na
direcção
b para diminuir a folga.
8. Aperte a contraporca do cárter e a ala-
vanca de embraiagem.
PAU00696
Afinação da folga na alavanca do
travão da frenteA folga na alavanca do travão da frente
deve ser afinada entre 2 ~ 5 mm.
1. Desaperte a contraporca.
2. Gire o parafuso de ajuste em direc-
ção
a para aumentar a folga, ou em
direção
b para diminuir a folga.
3. Após afinação, aperte novamente a
porca de aperto.
1. Contraporca
2. Parafuso de ajuste
c. Folga
1. Contraporca
2. Porca de ajuste
1. Parafuso de ajuste
2. Contraporca
c. Folga
P_3bt_Periodic.fm Page 17 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-18
6
PW000099
AV I S O
@ l
Verifique a folga da alavanca de tra-
vão. Assegure-se de que o travão
funciona correctamente.
l
Uma sensação de moleza e espon-
josa na alavanca do travão pode in-
dicar a presença de ar no sistema
de travão. Este ar deve ser retirado
purgando o sistema de travão an-
tes de utilizar a moto. A presença
de ar pode diminuir consideravel-
mente a eficácia de travagem, cau-
sando assim a perda do controlo da
máquina e eventualmente um aci-
dente. Peça a um técnico da
Yamaha que inspeccione e purgue
o sistema, se for necessário.
@
PAU00711

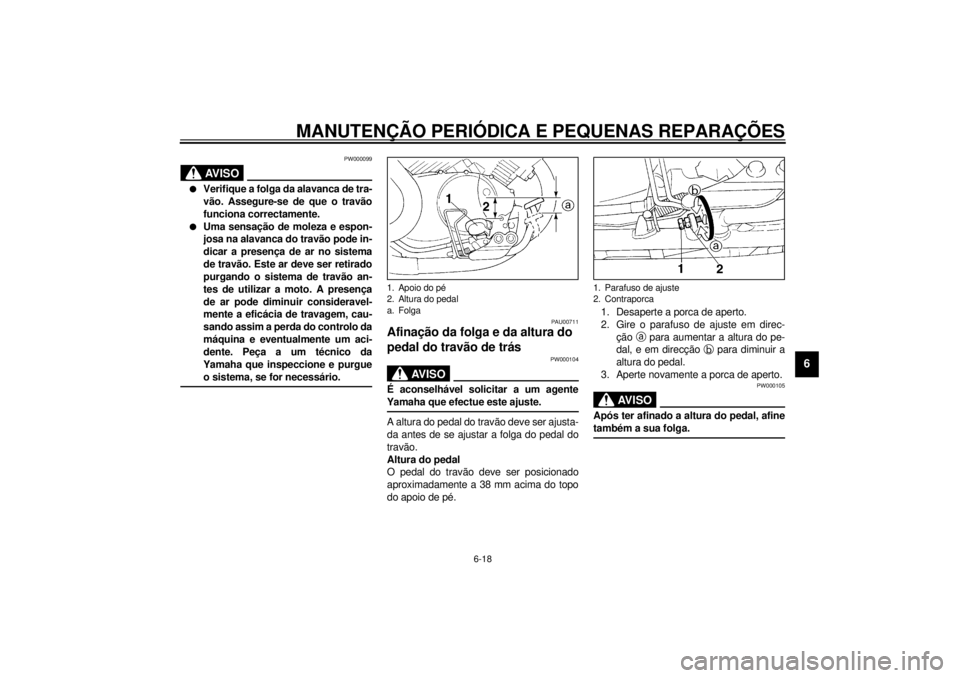

Afinação da folga e da altura do
pedal do travão de trás
PW000104
AV I S O
@ É aconselhável solicitar a um agente
Yamaha que efectue este ajuste. @A altura do pedal do travão deve ser ajusta-
da antes de se ajustar a folga do pedal do
travão.
Altura do pedal
O pedal do travão deve ser posicionado
aproximadamente a 38 mm acima do topo
do apoio de pé.1. Desaperte a porca de aperto.
2. Gire o parafuso de ajuste em direc-
ção
a para aumentar a altura do pe-
dal, e em direcção
b para diminuir a
altura do pedal.
3. Aperte novamente a porca de aperto.
PW000105
AV I S O
@ Após ter afinado a altura do pedal, afine
também a sua folga. @
1. Apoio do pé
2. Altura do pedal
a. Folga
1. Parafuso de ajuste
2. Contraporca
P_3bt_Periodic.fm Page 18 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-19
6

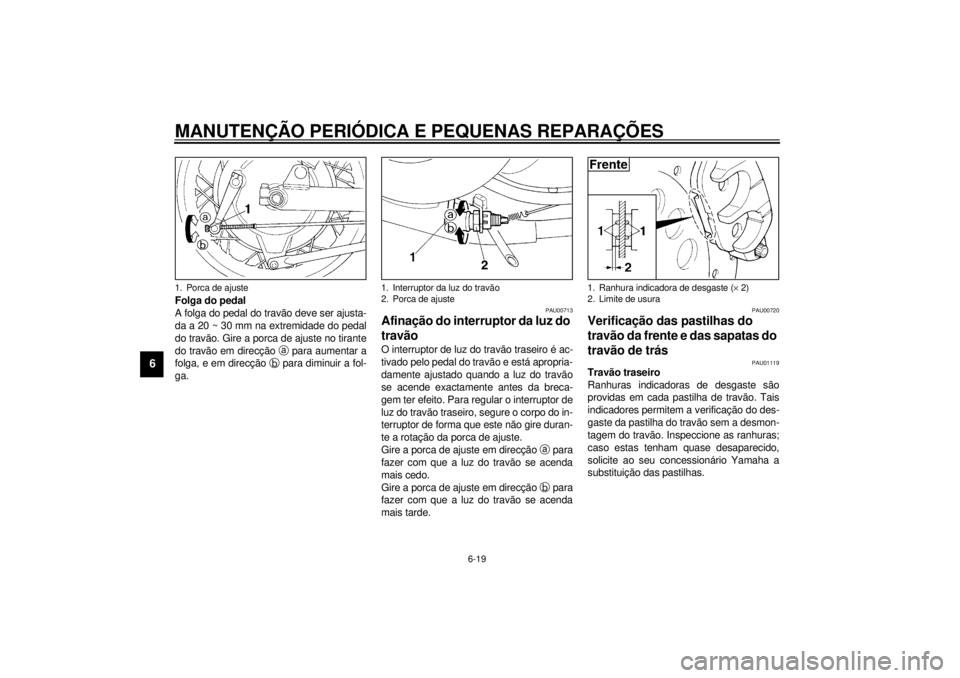

Folga do pedal
A folga do pedal do travão deve ser ajusta-
da a 20 ~ 30 mm na extremidade do pedal
do travão. Gire a porca de ajuste no tirante
do travão em direcção
a para aumentar a
folga, e em direcção
b para diminuir a fol-
ga.
PAU00713
Afinação do interruptor da luz do
travãoO interruptor de luz do travão traseiro é ac-
tivado pelo pedal do travão e está apropria-
damente ajustado quando a luz do travão
se acende exactamente antes da breca-
gem ter efeito. Para regular o interruptor de
luz do travão traseiro, segure o corpo do in-
terruptor de forma que este não gire duran-
te a rotação da porca de ajuste.
Gire a porca de ajuste em direcção
a para
fazer com que a luz do travão se acenda
mais cedo.
Gire a porca de ajuste em direcção
b para
fazer com que a luz do travão se acenda
mais tarde.
PAU00720
Verificação das pastilhas do
travão da frente e das sapatas do
travão de trás
PAU01119
Travão traseiro
Ranhuras indicadoras de desgaste são
providas em cada pastilha de travão. Tais
indicadores permitem a verificação do des-
gaste da pastilha do travão sem a desmon-
tagem do travão. Inspeccione as ranhuras;
caso estas tenham quase desaparecido,
solicite ao seu concessionário Yamaha a
substituição das pastilhas.
1. Porca de ajuste
1. Interruptor da luz do travão
2. Porca de ajuste
1. Ranhura indicadora de desgaste (´ 2)
2. Limite de usura
P_3bt_Periodic.fm Page 19 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-20
6
PAU00727

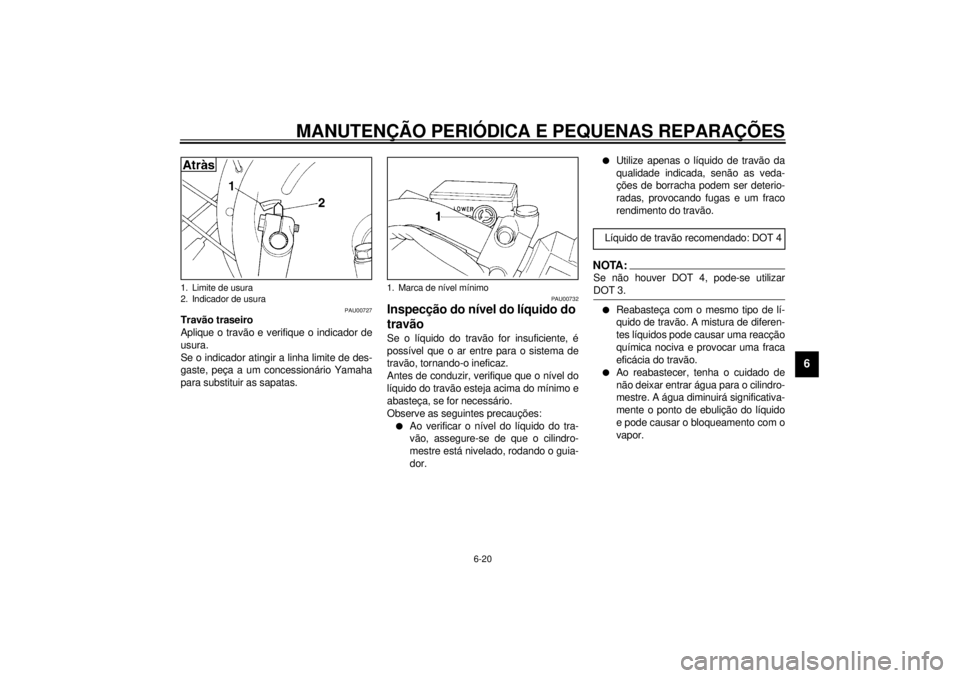

Travão traseiro
Aplique o travão e verifique o indicador de
usura.
Se o indicador atingir a linha limite de des-
gaste, peça a um concessionário Yamaha
para substituir as sapatas.
PAU00732
Inspecção do nível do líquido do
travãoSe o líquido do travão for insuficiente, é
possível que o ar entre para o sistema de
travão, tornando-o ineficaz.
Antes de conduzir, verifique que o nível do
líquido do travão esteja acima do mínimo e
abasteça, se for necessário.
Observe as seguintes precauções:l
Ao verificar o nível do líquido do tra-
vão, assegure-se de que o cilindro-
mestre está nivelado, rodando o guia-
dor.
l
Utilize apenas o líquido de travão da
qualidade indicada, senão as veda-
ções de borracha podem ser deterio-
radas, provocando fugas e um fraco
rendimento do travão.
NOTA:@ Se não houver DOT 4, pode-se utilizar
DOT 3. @l
Reabasteça com o mesmo tipo de lí-
quido de travão. A mistura de diferen-
tes líquidos pode causar uma reacção
química nociva e provocar uma fraca
eficácia do travão.
l
Ao reabastecer, tenha o cuidado de
não deixar entrar água para o cilindro-
mestre. A água diminuirá significativa-
mente o ponto de ebulição do líquido
e pode causar o bloqueamento com o
vapor.
1. Limite de usura
2. Indicador de usura
1. Marca de nível mínimo
Líquido de travão recomendado: DOT 4
P_3bt_Periodic.fm Page 20 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-21
6
l
O líquido do travão pode deteriorar as
superfícies pintadas ou as peças de
plástico. Limpe sempre e imediata-
mente as eventuais gotas de líquido.
l
Se o nível do líquido do travão baixar,
faça verificar a causa por um conces-
sionário Yamaha.
PAU00742
Mudança do líquido do travãoA mudança completa do líquido do travão
só deve ser efectuada pelo pessoal de ma-
nutenção Yamaha. Faça substituir por um
concessionário Yamaha os seguintes com-
ponentes quando da manutenção periódica
ou quando eles estiverem deteriorados ou
se verifiquem fugas.l
Vedações de óleo (de dois em dois
anos).
l
Tubos do travão (de quatro em quatro
anos).
PAU02962
Inspecção e lubrificação do cabo
PW000112
AV I S O
@ Bainhas dos cabos danificadas podem
causar ferrugem interna e interferir no
movimento do cabo. Substitua os cabos
danificados o mais depressa possível
para evitar situações de insegurança. @Lubrifique os cabos e as extremidades de
cabo. Se este não funcionar suavemente,
peça a um concessionário Yamaha para
lho substituir.
Lubrificante recomendado:
Óleo para motor
P_3bt_Periodic.fm Page 21 Wednesday, July 14, 1999 1:45 PM

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-22
6
PAU00773
Lubrificação do cabo e do punho
do aceleradorA montagem do punho do acelerador deve
ser lubrificada ao mesmo tempo que o ca-
bo, dado ser necessário retirar o punho
para se atingir a extremidade do cabo. De-
pois de retirar os parafusos, segure a extre-
midade do cabo voltada para cima e deixe
escorrer algumas gotas de lubrificante ao
longo dele. Com o punho do acelerador
desmontado, unte a sua superfície metálica
com um lubrificante de amplo uso adequa-
do.
PAU02984
Lubrificação dos pedais do
travão e de mudança de
velocidadeLubrifique as articulações.
PAU02985
Lubrificação das alavancas do
travão e da embraiagemLubrifique as articulações.
Lubrificante recomendado:
Óleo para motorLubrificante recomendado:
Óleo para motor
P_3bt_Periodic.fm Page 22 Wednesday, July 14, 1999 1:45 PM
