YAMAHA XV535 2000 Manuale duso (in Italian)

L
2-1
DESCRIZIONE
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-2.frame
Vista da sinistra
HAU00026
1. Faro (pagina 6-27)
2. Filtro aria (pagina 6-10)
3. Sella per il pilota (pagina 3-7)
4. Borsa porta-attrezzi (pagina 6-1)
5. Sella per il passeggero (pagina 3-7)6. Anello di regolazione precarica
molla ammortizzatore posteriore (pagina 3-9)
7. Interruttore principale (pagina 3-1)
8. Starter (choke) Ò Ó (pagina 3-6)
9. Pedale cambio (pagina 3-4)

R
2-2
DESCRIZIONE
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-2.frame
Vista da destra
10. Freccia posteriore (pagina 6-29)
11. Serbatoio carburante secondario
12. Serbatoio carburante (pagina 3-5)13. Freccia anteriore (pagina 6-29)
14. Pedale freno posteriore (pagina 3-4)
15. Batteria (pagina 6-25)

L
2-3
DESCRIZIONE
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-2.frame
Comandi/Strument’
1. Leva frizione (pagina 3-3)
2. Tachimetro (pagina 3-2)
3. Leva del freno anteriore (pagina 3-4)
4. Manopola dellÕacceleratore (pagina 6-13)
5. Interruttore sul manubrio destro (pagina 3-3)
6. Interruttore sul manubrio sinistro (pagina 3-2)

R

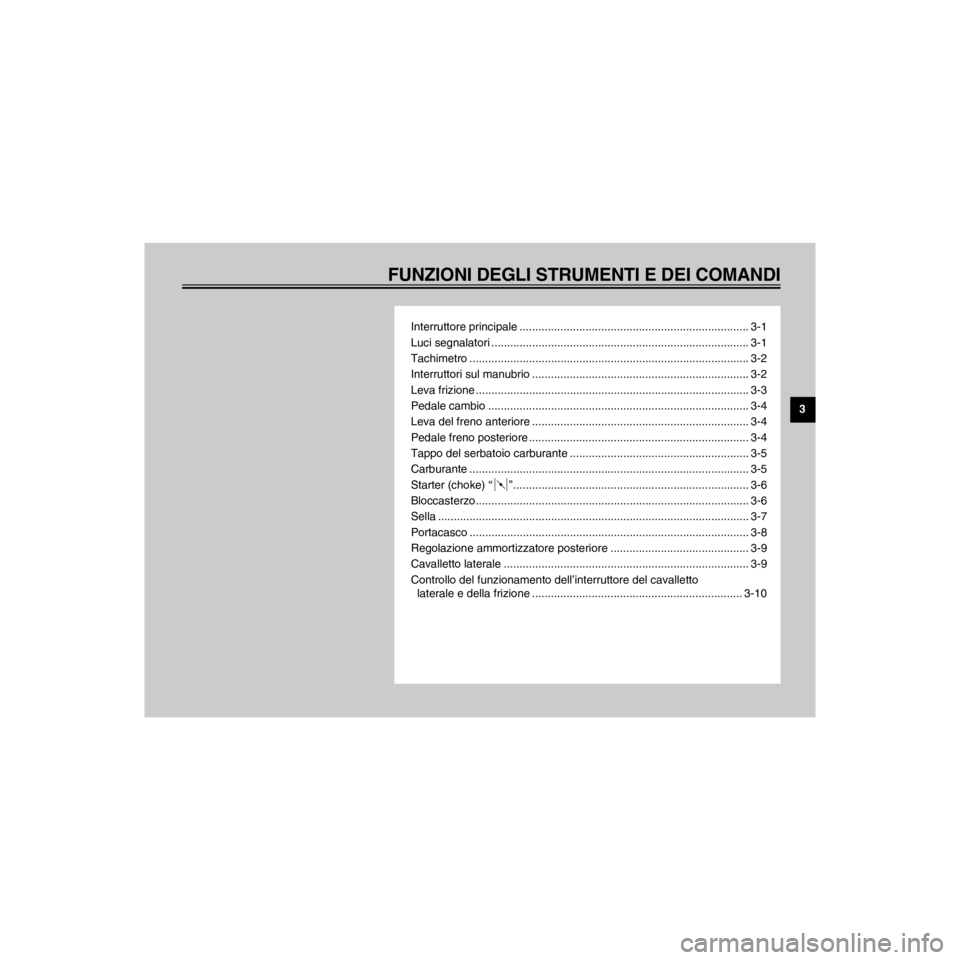

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3TOC.frame
Interruttore principale ......................................................................... 3-1
Luci segnalatori .................................................................................. 3-1
Tachimetro ......................................................................................... 3-2
Interruttori sul manubrio ..................................................................... 3-2
Leva frizione ....................................................................................... 3-3
Pedale cambio ................................................................................... 3-4
Leva del freno anteriore ..................................................................... 3-4
Pedale freno posteriore ...................................................................... 3-4
Tappo del serbatoio carburante ......................................................... 3-5
Carburante ......................................................................................... 3-5
Starter (choke) Ò Ó........................................................................... 3-6
Bloccasterzo....................................................................................... 3-6
Sella ................................................................................................... 3-7
Portacasco ......................................................................................... 3-8
Regolazione ammortizzatore posteriore ............................................ 3-9
Cavalletto laterale .............................................................................. 3-9
Controllo del funzionamento dellÕinterruttore del cavalletto
laterale e della frizione ................................................................... 3-10

L
3-1
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
HAU00027
HAU00028
Interruttore principale
LÕinterruttore principale comanda i circuiti di
accensione e di illuminazione, il suo funzio-

HAU00036
ON
I circuiti elettrici sono inseriti. Il motore pu˜
essere avviato. La chiave non pu˜ essere
tolta, in questa posizione.
HAU00038
OFF
Tutti i circuiti elettrici sono disinseriti. La
chiave pu˜ essere tolta.
1. Premere
2. Rilasciare
3. Girare
HAU00055
P (Parking)
Il fanalino posteriore e la luce ausiliaria
sono accesi ma tutti gli altri circuiti sono di-
sinseriti. Con la chiavetta su ÒOFFÓ, spin-
gerla nellÕinterruttore principale e rilasciarla.
Quindi girarla in senso antiorario su ÒPÓ e
toglierla. (Non usare questa posizione per
lungo tempo perchŽ la batteria pu˜ scari-
carsi.) Per disattivare la funzione di par-
cheggio, girare la chiavetta in senso orario.
1. Luce segnalatore del faro abbagliante Ò Ó
2. Luce segnalatore della marcia di folle Ò Ó
3. Luce dellÕindicatore di svolta Ò Ó
HAU00056
Luci segnalatoriHAU00063
Luce segnalatore del faro abbagliante
ÒÓ
Questo segnalatore sÕillumina quando si
usa il faro abbagliante.
HAU00061
Luce segnalatore della marcia di folle
ÒÓ
Questo segnalatore sÕillumina quando la

HAU00057
Luce dellÕindicatore di svolta Ò Ó
Questo indicatore lampeggia quando lÕin-
terruttore di svolta viene spostato a sinistra
o a destra.

R
3-2
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
1. Interruttore di azzeramento
2. Contachilometri
3. Contachilometri parziale
HAU00095
Tachimetro
Il tachimetro indica la velocitˆ raggiunta.
Esso possiede anche un contachilometri
normale ed uno azzerabile. Quello azzera-
bile pu˜ essere riportato a zero con la ma-
nopola apposita. Usare il contachilometri
azzerabile per stabilire quanti chilometri si
possono percorrere con un serbatoio di car-

agevolmente le fermate per rifornimento
carburante durante futuri viaggi.
1. Interruttore di sorpasso Ò Ó
2. Commutatore faro
3. Interruttore di indicatori di direzione Ò Ó
4. Interruttore avvisatore acustico Ò Ó
HAU00118
Interruttori sul manubrio
HAU00119Interruttore di sorpasso Ò Ó
Premere lÕinterruttore per accendere la luce
di sorpasso.
HAU00121Commutatore faro
La posizione Ò Ó corrisponde alla luce
abbagliante, e la posizione Ò Ó a quella
anabbagliante.
HAU00124Interruttore di indicatori di direzione
ÒÓ

autocancellazione dei segnali di svolta. Per
segnalare una svolta a destra, premere lÕin-
terruttore a destra; per segnalare una svolta
a sinistra, premere lÕinterruttore a sinistra.
Quando lÕinterruttore viene lasciato, ritorna
alla posizione di centro. Per sopprimere gli
indicatori di direzione, premere in dentro lo

sizione centrale. Se gli indicatori di direzio-
ne non vengono annullati manualmente, si
spegneranno automaticamente dopo che la
motocicletta ha percorso almeno 150 metri
e sono passati 15 secondi. Il meccanismo di
arresto automatico funziona solo quando la

annullerˆ automaticamente quando siete
fermi ad un incrocio.
HAU00129Interruttore avvisatore acustico Ò Ó
Premere questo interruttore per azionare
lÕavvisatore acustico.

L
3-3
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
1. Interruttore di fermo motore
2. Interruttore delle luci
3. Interruttore di avviamento Ò Ó
4. Interruttore carburante di riserva ÒFUELÓ
HAU00138Interruttore di fermo motore

rezza che si utilizza in caso dÕurgenza; per
esempio quando la moto si rovescia o
quando il sistema dÕaccelerazione si bloc-
ca. Girare su Ò Ó per avviare il motore. In
caso dÕurgenza mettere questo interruttore
in posizione Ò Ó per fermare il motore.
HAU00134Interruttore delle luci
Ponendo lÕinterruttore di illuminazione su
Ò Ó si accende la luce ausiliaria, la luce
strumentazione e la luce posteriore. Ponen-
do lÕinterruttore di illuminazione su Ò Ó si
accende anche il fanale anteriore.
HAU00143Interruttore di avviamento Ò Ó
Per avviare il motore, premere lÕinterruttore
dÕavviamento.
HC000005
ATTENZIONE:
Vedere le istruzioni sullÕavviamento pri-
ma di mettere in moto il motore.
HAU00149Interruttore carburante di riserva
ÒFUELÓ
Guidare normalmente con questo interrutto-

di benzina mettere lÕinterruttore in posizione
ÒRESÓ poi fare rifornimento alla prima occa-
sione. Rimettere quindi lÕinterruttore in posi-
zione ÒONÓ.
NOTA:
Se questo interruttore si trova nella posizio-
ne di riserva ÒRESÓ, nel serbatoio rimango-
no circa 2,5 L di benzina.
1. Leva frizione
HAU00152
Leva frizione

manubrio e il sistema di chiusura del circui-

di questa leva. Tirare la leva frizione verso il
manubrio per disinnestare la frizione e la-
sciare la leva per innestarla. Per partenze
dolci, la leva deve essere tirata rapidamen-
te e lasciata lentamente. (Per il funziona-
mento del sistema di chiusura del circuito
dÕavviamento, vedere i procedimenti per
lÕavviamento motore.)

R
3-4
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
1. Pedale cambio
HAU00157
Pedale cambio
I 5 rapporti del cambio a presa diretta sono

comandato dal pedale selettore situato sul
lato sinistro del motore.
1. Leva del freno anteriore
HAU00158
Leva del freno anteriore
La leva del freno anteriore si trova sulla de-
stra del manubrio. Tirarla verso il manubrio
per azionare il freno anteriore.
1. Pedale freno posteriore
HAU00162
Pedale freno posteriore
Il pedale freno posteriore si trova sul lato
destro della moto. Premere il pedale per
azionare il freno posteriore.

L
3-5
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
1. Aprire
HAU00167
Tappo del serbatoio carburante
Per aprire
Inserire la chiave ed eseguire 1/4 di giro in
senso orario. La chiusura viene sbloccata
ed il tappo pu˜ essere aperto.
Per chiudere
Per ricollocare il tappo, premere lo stesso
con la chiave inserita. Per togliere la chiave
ruotarla verso sinistra fino alla posizione
originale.
NOTA:
Questo tappo serbatoio non pu˜ essere

La chiave non pu˜ essere tolta se il tappo

HW000023
Prima di partire, assicurarsi che il tappo
sia correttamente collocato e bloccato.1. Tubicino di rifornimento
2. Livello del carburante
HAU01183
Carburante

serbatoio. Riempire il serbatoio del carbu-
rante fino al fondo del tubo di riempimento
come mostrato nellÕillustrazione.
HW000130
Non riempire troppo il serbatoio carbu-
rante. Evitare di versare del carburante

re il serbatoio oltre il fondo del tubo di
riempimento, altrimenti pu˜ traboccare
quando il carburante si scalda e si dila-
ta.

R
3-6
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
/home/Imai/imai_data/YMC-om/AA9152_XV535-H6/Italian/I-3.frame
HAU00185
ATTENZIONE:
Asciugare sempre immediatamente il
carburante rovesciato e pulire con uno
straccetto morbido. Il carburante erode
facilmente le superfici o le parti plasti-
che.
HAU00191
NOTA:
In caso di battito in testa, usare benzina di
una marca differente o con un numero di ot-
tano superiore.Carburante consigliato:
Benzina senza piombo normale
con un numero di ottano
Research di 91 o superiore.
Capacitˆ del serbatoio del carburante:
Totale:
13,5 L
Riserva:
2,5 L
1. Starter (choke) Ò Ó
HAU02976
Starter (choke) Ò Ó


mento. Un circuito dÕavviamento separato
fornisce questa miscela.
Spostarla in direzione
a per attivare lo
starter (choke).
Spostarla in direzione
b per disattivare lo
starter (choke).
1. Bloccasterzo
HAU02934
Bloccasterzo
Per bloccare lo sterzo
Girare il manubrio completamente verso
destra e aprire il coperchio del bloccasterzo.
Inserire la chiave e girarla di 1/8 di giro in
senso antiorario. Quindi premere in dentro
la chiave girando leggermente il manubrio
verso sinistra e girare la chiave di 1/8 di giro
in senso orario.
Controllare che lo sterzo sia bloccato,
estrarre la chiave e chiudere il coperchio
del bloccasterzo.
Per disattivare il blocco
Inserire la chiave, premerla in dentro e gi-
rarla di 1/8 di giro in senso antiorario in
modo che fuoriesca. Quindi rilasciare ed
estrarre la chiave.
