INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
• Nunca prenda artigos grandes oupesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Estes artigos, incluindo algu-
ma carga, tal como sacos-cama,
sacos grossos de lã ou tendas, po-
dem criar um manuseamento instá-
vel ou uma fraca resposta da
direcção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e mod
ificações do
merca do d e reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.  Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessó-
rio antes de o utilizar, para se certificar de que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran- des podem afectar seriamente a
estabilidade do motociclo devido
aos efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
U2DEP0P0.book Page 4 Monday, June 17, 2013 3:34 PM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico do motociclo
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Pneus e jantes d o mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-14 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo. 
Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte. 
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U2DEP0P0.book Page 5 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-1
2
PAU10411
Vista esquerda
1
2
3
4
5
6
7
1. Farol dianteiro (página 6-30)
2. Jogo de ferramentas do proprietário (página 6-2)
3. Anel ajustador de pré-carga da mola do amortecedor (página 3-17)
4. Fusíveis (página 6-28)
5. Cavilha de drenagem do óleo do motor (página 6-10)
6. Pedal de mudança de velocidades (página 3-10)
7. Tampa de enchimento de óleo do motor (página 6-10)
U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-2
2
PAU10421
Vista direita
1
2
3
4
5
6
7
8
10
9
11
1. Luz da chapa de matrícula (página 6-33)
2. Luz do travão/farolim traseiro (página 6-32)
3. Bateria (página 6-27)
4. Reservatório de líquido do travão traseiro (página 6-19)
5. Elemento do filtro de ar (página 6-13)
6. Tampa do depósito de combustível (página 3-12)
7. Interruptor principal (página 3-2)
8. Bloqueio da direcção (página 3-15) 9. Cartucho do filtro de óleo do motor (página 6-10)
10.Interruptor da luz do travão traseiro (página 6-18)
11.Pedal do travão (página 3-10)U2DEP0P0.book Page 2 Monday, June 17, 2013 3:34 PM

DESCRIÇÃO
2-3
2
PAU10431
Controlos e instrumentos
1
2
3
4
5
6
7
1. Alavanca da embraiagem (página 3-9)
2. Interruptores do punho esquerdo do guiador (página 3-8)
3. Módulo do contador multifuncional (página 3-5)
4. Reservatório de líquido do travão dianteiro (página 6-19)
5. Interruptores do punho direito do guiador (página 3-8)
6. Alavanca do travão (página 3-10)
7. Punho do acelerador (página 6-14)
U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-receptor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Elec-
trónico) 
um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais po dem continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se perd erem todas as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta- mente recomen
dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a
ímans (incluin do, entre outros, pro-
d utos tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
 Não coloque objectos pesa dos so-
bre as chaves.
 Não rectifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobilizad or no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do sistema imobiliza dor
afa s

tad as da chave de reconfigura-
ção do có digo d o veículo.
 Mantenha as chaves d e outro siste-
ma imobiliza dor afastad as do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme- lha)
2. Chaves standard (pretas)U2DEP0P0.book Page 1 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU57670

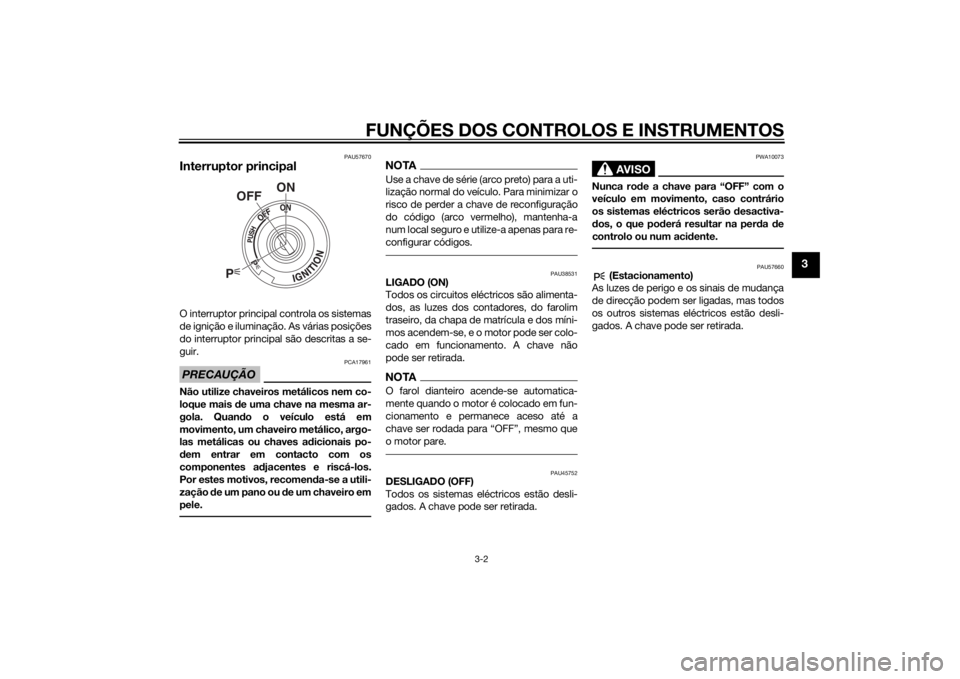

Interruptor principalO interruptor principal controla os sistemas
de ignição e iluminação. As várias posições
do interruptor principal são descritas a se-
guir.PRECAUÇÃO
PCA17961
Não utilize chaveiros metálicos nem co-
loque mais de uma chave na mesma ar-
gola. Quan do o veículo está em
movimento, um chaveiro metálico, argo-
las metálicas ou chaves a dicionais po-
d em entrar em contacto com os
componentes a djacentes e riscá-los.
Por estes motivos, recomen da-se a utili-
zação de um pano ou de um chaveiro em
pele.
NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU38531
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos, as luzes dos contadores, do farolim
traseiro, da chapa de matrícula e dos míni-
mos acendem-se, e o motor pode ser colo-
cado em funcionamento. A chave não
pode ser retirada.NOTAO farol dianteiro acende-se automatica-
mente quando o motor é colocado em fun-
cionamento e permanece aceso até a
chave ser rodada para “OFF”, mesmo que
o motor pare.
PAU45752
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10073
Nunca ro de a chave para “OFF” com o
veículo em movimento, caso contrário
os sistemas eléctricos serão desactiva-
d os, o que po derá resultar na per da de
controlo ou num aci dente.
PAU57660
(Estacionamento)
As luzes de perigo e os sinais de mudança
de direcção podem ser ligadas, mas todos
os outros sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
P
ON
OFF
U2DEP0P0.book Page 2 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
PAU49394
Indica dores luminosos e luzes de
a d vertência
PAU11021
In dica dor luminoso de mu dança de
d irecção “ ”
Este indicador luminoso fica intermitente
quando o interruptor do sinal de mudança
de direcção é accionado para a esquerda
ou para a direita.
PAU11061
In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
In dica dor luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11255
Luz de ad vertência do nível de
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
NOTA Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está também equipado
com um dispositivo de auto-diagnós-
tico para o circuito de detecção do ní-
vel de óleo. Se for detectado um
problema no circuito de detecção do
nível do óleo, o ciclo seguinte será re-
petido até que a avaria seja corrigida:
A luz de advertência do nível do óleo
piscará dez vezes e depois apagar-
se-á durante 2.5 segundos. Se isto
acontecer, solicite a um concessioná-
rio Yamaha que verifique o veículo.
PAU11367
Luz de a dvertência do nível de
combustível “ ”
Esta luz de advertência acende-se quando
o nível de combustível desce abaixo de 2.8
L (0.74 US gal, 0.62 Imp.gal) aproximada-
mente. Quando isto acontece, reabasteça
o mais brevemente possível.

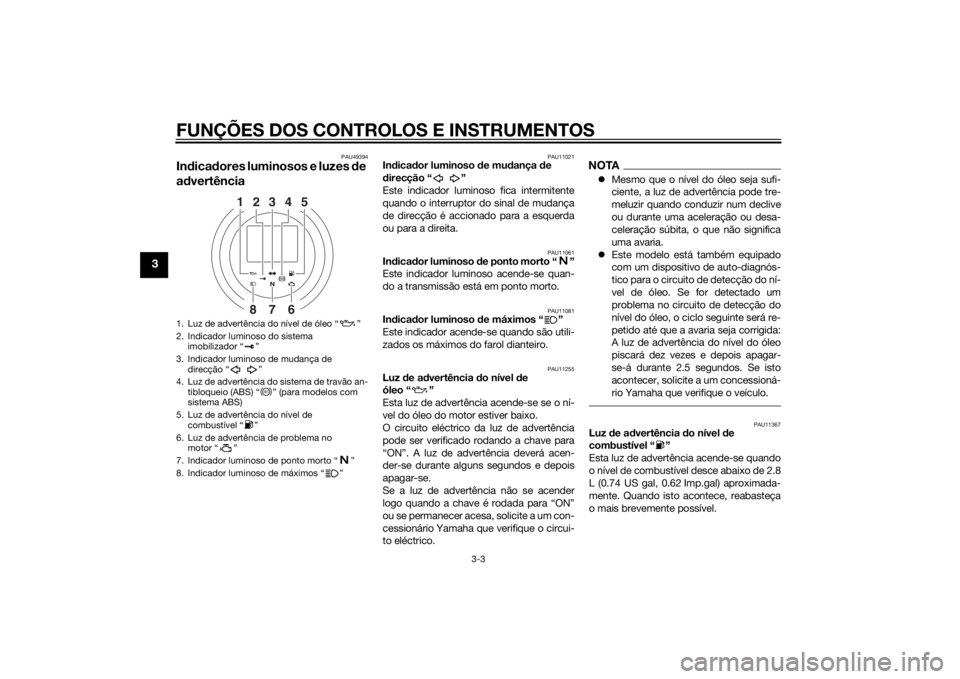

1. Luz de advertência do nível de óleo “ ”
2. Indicador luminoso do sistema imobilizador “ ”
3. Indicador luminoso de mudança de direcção “ ”
4. Luz de advertência do sistema de travão an- tibloqueio (ABS) “ ” (para modelos com
sistema ABS)
5. Luz de advertência do nível de combustível “ ”
6. Luz de advertência de problema no motor “ ”
7. Indicador luminoso de ponto morto “ ”
8. Indicador luminoso de máximos “ ”
1
35 42
8
7
6
ABS
U2DEP0P0.book Page 3 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.NOTAEste modelo está também equipado com
um dispositivo de auto-diagnóstico para o
circuito de detecção do nível de combustí-
vel. Se for detetado um problema no circui-
to de detecção do nível do combustível, o
ciclo seguinte será repetido até que a ava-
ria seja corrigida: A luz de advertência do
nível de combustível piscará oito vezes e
depois apagar-se-á durante 3.0 segundos.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o veículo.
PAU42775
Luz de ad vertência de problema no
motor “ ”
Esta luz de advertência acende-se quando
é detectado um problema no circuito eléc-
trico de supervisão do motor. Se isto acon-
tecer, solicite a um concessionário Yamaha
que verifique o sistema de auto-diagnósti- co. (Consulte a página 3-7 para obter expli-
cações sobre o dispositivo de auto-
diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU51781
Luz
de ad vertência do ABS “ ” (para
mo delos com sistema ABS)
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior O sistema ABS pode não funcionar correc-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-11.)
AVISO
PWA16041
Se a luz
de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
loci dad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de a dvertência se acen der ou
ficar intermitente durante a con dução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz d e ad-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema d e travagem e os cir-
cuitos eléctricos logo que possível.NOTASe o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
ABS
U2DEP0P0.book Page 4 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
PAU54681
Indica dor luminoso do sistema
imobiliza dor “ ”
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
Depois de a chave ser rodada para “OFF”
e terem passado 30 segundos, o indicador
luminoso ficará intermitente indicando que
o sistema imobilizador está activado. Pas-
sadas 24 horas, o indicador luminoso pára
de piscar, mas o sistema imobilizador con-
tinua activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. (Consulte a página 3-7
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
PAU57680
Mód ulo do conta dor multifuncio-
nal
AVISO
PWA12423
Pare o veículo antes de fazer ajustes ao
mó dulo do conta dor multifuncional. A
alteração dos ajustes durante a con du-
ção pod e distrair o con dutor e aumentar
o risco de aci dente.O módulo do contador multifuncional está
equipado com o seguinte:
 um velocímetro
 um conta-quilómetros 
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
 um contador de percurso de reserva
de combustível (que exibe a distância
percorrida com o combustível na re-
serva)
 um relógio
 um dispositivo de auto-diagnóstico
NOTACertifique-se de que roda a chave
para “ON” antes de utilizar os inter-
ruptores “SELECT” e “RESET”.
 Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima o inter-
ruptor “SELECT” durante pelo menos
três segundos.

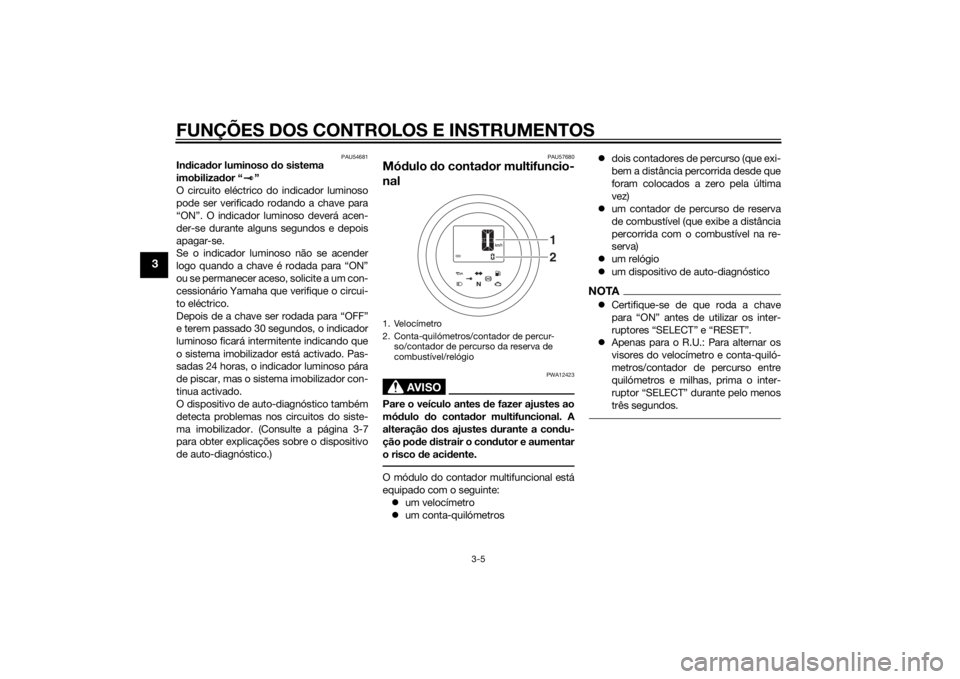

1. Velocímetro
2. Conta-quilómetros/contador de percur-
so/contador de percurso da reserva de
combustível/relógio
21
U2DEP0P0.book Page 5 Monday, June 17, 2013 3:34 PM
