YAMAHA XV950 2014 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Conta-quilómetros, contadores de per-
curso, contad or de percurso d a reserva
d e combustível e relógio Prima o interruptor “SELECT” para mudar o
visor entre o modo de conta-quilómetros
“ODO”, os modos de contador de percurso
“TRIP 1” e “TRIP 2” e o modo de relógio
pela ordem seguinte:
ODO
→ TRIP 1 → TRIP 2 → relógio → ODO
Se a luz de advertência do nível de com-
bustível se acender (consulte a página 3-3),
o visor do conta-quilómetros mudará auto-
maticamente para o modo de contador de
percurso de reserva de combustível “TRIP
F” e começará a contar a distância percor-
rida a partir desse ponto. Nesse caso, pri-
ma o interruptor “SELECT” para mudar o
visor entre os diversos modos de contador
de percurso e conta-quilómetros pela or-
dem seguinte:
TRIP F → TRIP 1 → TRIP 2 → relógio →
ODO → TRIP F
Para reiniciar um contador de percurso, se-
lecione-o premindo o interruptor “SELECT”
e prima depois o interruptor “RESET” du-
rante pelo menos um segundo. Se não rei-
niciar o contador de percurso da reserva de
combustível manualmente, este reiniciar-
se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi). Para acertar o relógio
1. Prima simultaneamente os interrupto-
res “SELECT” e “RESET” durante
pelo menos três segundos.
2. Quando os dígitos da hora ficarem in- termitentes, prima o interruptor “SE-
LECT” para acertar a hora.
3. Prima o interruptor “RESET” e os dígi- tos dos minutos ficarão intermitentes.
4. Prima o interruptor “SELECT” para acertar os minutos.
5. Prima o interruptor “SELECT” durante
pelo menos dois segundos para ini-
ciar o relógio.

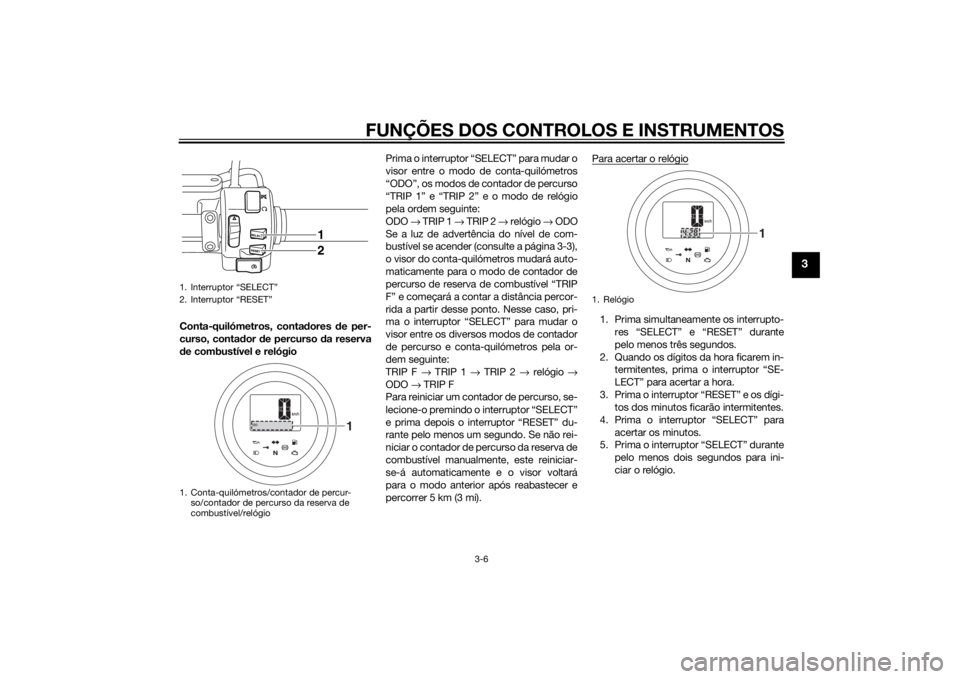

1. Interruptor “SELECT”
2. Interruptor “RESET”
1. Conta-quilómetros/contador de percur-so/contador de percurso da reserva de
combustível/relógio
1
2
1
1. Relógio
1
U2DEP0P0.book Page 6 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários cir-
cuitos eléctricos.
Se for detectado algum problema num
desses circuitos, a luz de advertência de
problema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do siste-
ma imobilizador. Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em fun-
cionamento.NOTACertifique-se de que não existem quais-
quer outras chaves do imobilizador próxi-
mas do interruptor principal, e não guarde
mais do que uma chave deste tipo no mes-
mo porta-chaves! As chaves do sistema
imobilizador podem provocar interferência,
o que poderá impedir o motor de funcionar.2. Se o motor funcionar, desligue-o etente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em fun-
cionamento, leve o veículo, a chave
de reconfiguração do código e as duas chaves normais a um concessio-
nário Yamaha para reconfigurar as
chaves normais.
PRECAUÇÃO
PCA11591
Quan
do o visor exibe um cód igo de erro,
o veículo deverá ser verificad o logo que
possível de mo do a evitar d anos no mo-
tor.
1. Exibição de código de erro
2. Luz de advertência de problema no motor “ ”
3. Indicador luminoso do sistema imobilizador “ ”
123
U2DEP0P0.book Page 7 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU1234E
Interruptores do guia dorEsquer da Direita
PAU12351
Interruptor
de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12401
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12461
Interruptor do sinal d e mudança de
d irecção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, o
interruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter
voltado para a posição central.
PAU12501
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12661
Interruptor de paragem do
motor “ / ”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar
o motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de direcção “ / ”
4. Interruptor da buzina “ ”
3
4 12
1. Interruptor de paragem do motor “ / ”
2. Interruptor “SELECT”
3. Interruptor “RESET”
4. Interruptor de arranque “ ”
5. Interruptor de perigo “ ”
1
5 2
3
4
U2DEP0P0.book Page 8 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU12712
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Con-
sulte a página 5-1 para obter instruções re-
lativas ao arranque, antes de colocar o
motor em funcionamento.
PAU41701
A luz de advertência de problema no motor
acende-se quando a chave é rodada para
“ON” e o interruptor de arranque é premi-
do, mas isto não indica qualquer avaria.
PAU12734
Interruptor d e perigo “ ”
Com a chave na posição “ON” ou “ ”,
utilize este interruptor para acender as lu-
zes de perigo (intermitência simultânea de
todos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10062
Não utilize as luzes de perigo durante
um longo perío do de tempo com o mo-
tor desligad o, caso contrário a bateria
pod e descarregar.
PAU55701
Interruptor “SELECT”
Este interruptor é utilizado para executar
selecções no conta-quilómetros e nos con-
tadores de percurso e para acertar o reló-
gio do módulo do contador multifuncional.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
PAU55711
Interruptor “RESET”
Este interruptor é utilizado para reiniciar os
contadores de percurso e para acertar o re-
lógio do módulo do contador multifuncio-
nal.
Consulte “Módulo do contador multifun-
cional” na página 3-5 para obter informa-
ções detalhadas.
PAU12821
Alavanca da embraiagemA alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e liberta-
da lentamente, para obter uma utilização
suave da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-

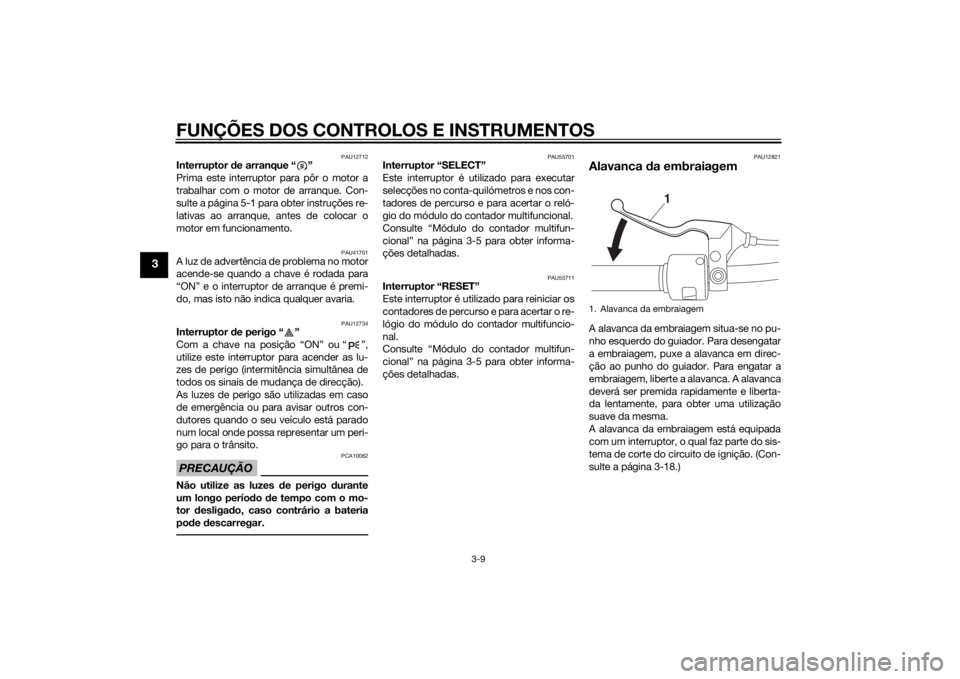

sulte a página 3-18.)1. Alavanca da embraiagem
1
U2DEP0P0.book Page 9 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
PAU12872
Pedal d e mu dança de veloci da-
d esO pedal de mudança de velocidades en-
contra-se no lado esquerdo do motociclo e
é utilizado em conjunto com a alavanca da
embraiagem para mudar as velocidades na
caixa de transmissão contínua de 5 veloci-
dades instalada neste motociclo.
PAU12892
Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do acelerador.
PAU12942
Pe dal d o travãoO pedal do travão situa-se no lado direito
do motociclo. Para accionar o travão tra-
seiro, pressione o pedal do travão.

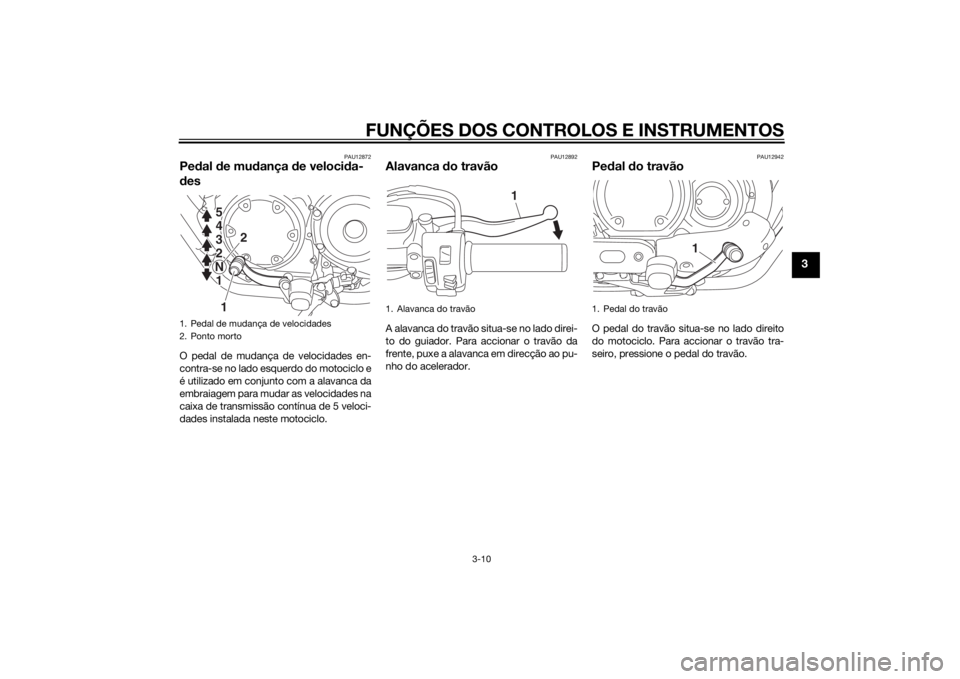

1. Pedal de mudança de velocidades
2. Ponto morto
1
2
5
4
3
2
N 1 5
4
3
2
N 1
1. Alavanca do travão
1
1. Pedal do travão
1
U2DEP0P0.book Page 10 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU51801
ABS (para modelos com sistema
ABS)O ABS (Sistema de Travão Antibloqueio) da
Yamaha possui um sistema de controlo electrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver activado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformi dad e com
a veloci dad e de con dução.
 O sistema ABS funciona melhor em
gran des distâncias de travagem.
 Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
d istância de travagem po derá ser
maior com o ABS do que sem este.O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA O ABS efectua um teste de auto-diag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada
para “ON” e após ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou supe-
rior. Durante este teste, pode ouvir-se
um ruído tipo “estalido” por debaixo
do assento, e se for aplicada a alavan-
ca ou o pedal do travão, ainda que li-
geiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.
 Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar o
seu concessionário Yamaha quando
pretender efectuar este teste.PRECAUÇÃO
PCA16121
Mantenha to do o tipo d e ímans (incluin-
d o ferramentas magnéticas, chaves de
fen das magnéticas, etc.) afastad os dos
cubos das ro das da frente e d e trás,
caso contrário os rotores magnéticos equipa
dos nos cubos d as rodas po dem
ficar danifica dos, resultan do num incor-
recto d esempenho d o sistema de ABS.
1. Cubo da roda de trás
2. Cubo da roda da frente1
2
U2DEP0P0.book Page 11 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
PAU13123

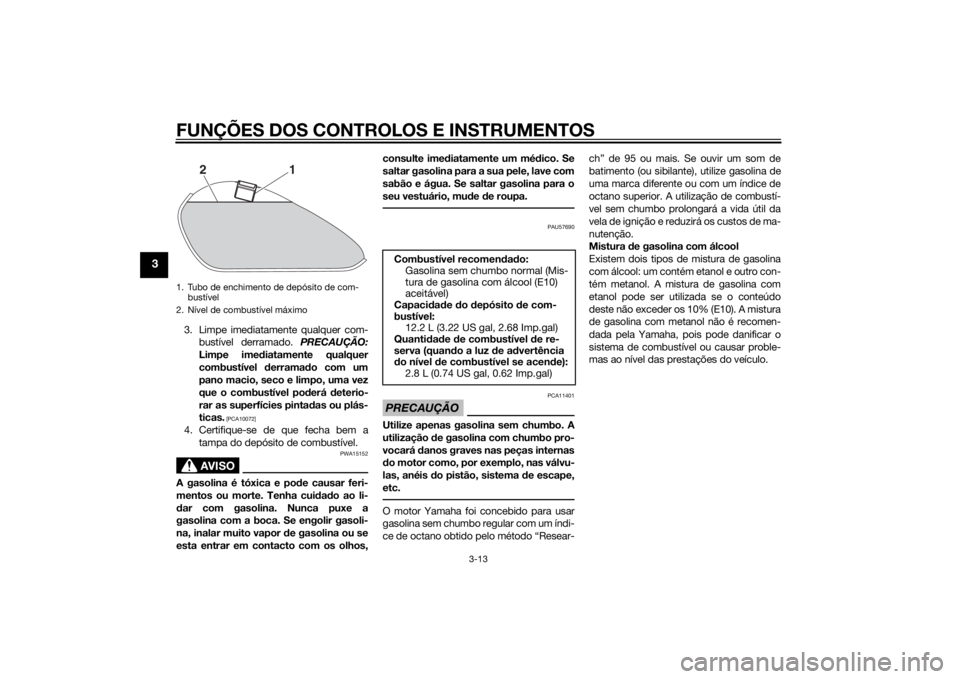

Tampa do depósito de combustí-
velRemoção da tampa d o depósito de
combustível

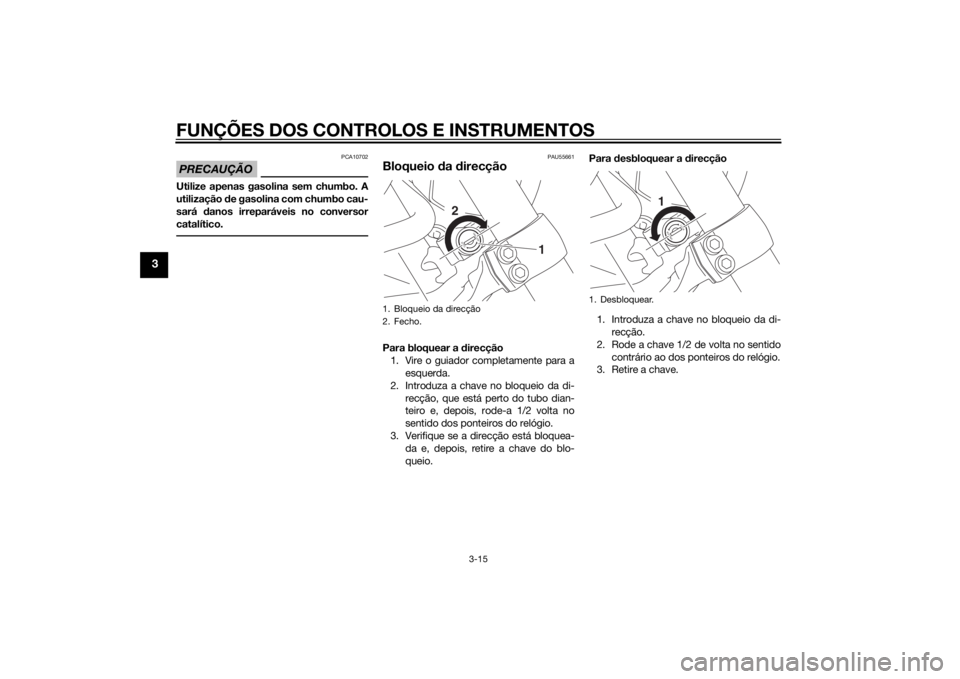

Deslize a cobertura da fechadura da tampa
do depósito de combustível para a abrir, in-
troduza a chave na fechadura e rode-a 1/4
de volta no sentido dos ponteiros do reló-
gio. A fechadura abrir-se-á e a tampa do
depósito de combustível pode ser removi-
da. Instalação
da tampa do depósito de
combustível 1. Introduza a tampa do depósito de combustível na abertura existente no
depósito com a chave inserida na fe-
chadura e com a marca “ ” virada
para a frente.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser colocada a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA10132
Certifique-se de que a tampa do depósi-
to de combustível está d evidamente ins-
tala da antes d e conduzir o veículo. As
fugas de combustível constituem um
perigo d e incêndio.
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores d e gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco d e ferimentos durante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.
1. Cobertura da fechadura da tampa do depó-sito de combustível
2. Marca “ ”
3. Fecho.
4. Desbloquear.1
2
4
3
U2DEP0P0.book Page 12 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
3. Limpe imediatamente qualquer com-bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível pod erá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU57690
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis d o pistão, sistema d e escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear- ch” de 95 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ig nição e reduz ir á os custos de ma-
nutenção.
Mistura
de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina sem chumbo normal (Mis-
tura de gasolina com álcool (E10)
aceitável)
Capaci dad e do depósito de com-
bustível: 12.2 L (3.22 US gal, 2.68 Imp.gal)
Quanti dad e de combustível d e re-
serva (quan do a luz de ad vertência
d o nível de combustível se acen de):
2.8 L (0.74 US gal, 0.62 Imp.gal)
U2DEP0P0.book Page 13 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
PAUB1302
Tubo de respiração/ descarga do
d epósito de combustívelAntes de utilizar o motociclo:
 Verifique a ligação do tubo de respira-
ção/descarga do depósito de com-
bustível.
 Verifique se existem fendas ou danos
no tubo de respiração/descarga do
depósito de combustível e substitua-
o se necessário.
 Certifique-se de que a extremidade
do tubo de respiração/descarga do
depósito de combustível não está blo-
queada e limpe-a, se necessário. 
Certifique-se de que o tubo de respi-
ração/descarga do depósito de com-
bustível está encaminhado pelo
grampo.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
d a utilização. Para evitar risco de incên-
d io ou queimad uras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema de
escape arrefeceu antes d e efectuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
1. Tubo de respiração/descarga do depósito de combustível
2. Presilha
1
2
U2DEP0P0.book Page 14 Monday, June 17, 2013 3:34 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU55661
Bloqueio da direcçãoPara bloquear a direcção
1. Vire o guiador completamente para a esquerda.
2. Introduza a chave no bloqueio da di- recção, que está perto do tubo dian-
teiro e, depois, rode-a 1/2 volta no
sentido dos ponteiros do relógio.
3. Verifique se a direcção está bloquea- da e, depois, retire a chave do blo-
queio. Para
desbloquear a direcção
1. Introduza a chave no bloqueio da di- recção.
2. Rode a chave 1/2 de volta no sentido contrário ao dos ponteiros do relógio.
3. Retire a chave.1. Bloqueio da direcção
2. Fecho.
LOCKUNLOCK
1
2
1. Desbloquear.
LOCKUNLOCK
1
U2DEP0P0.book Page 15 Monday, June 17, 2013 3:34 PM
