INFORMAZIONI DI SICUREZZA
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
6-14 per le specifiche dei pneumatici e
maggiori informazioni sul cambio dei pneu-
matici.
U2DEH0H0.book Page 4 Tuesday, June 11, 2013 10:42 AM

INFORMAZIONI DI SICUREZZA
1-5
1
Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto della ben-
zina (se in dotazione) sia in posizione
“OFF” e che non vi siano perdite di
carburante.
 Orientare la ruota anteriore in posizio-
ne di marcia in line a retta sul rimorchio
o sul pianale dell’autocarro e bloccarla
opportunamente per impedirne lo
spostamento.
 Innestare una marcia (per i modelli
con cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto. 
La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.U2DEH0H0.book Page 5 Tuesday, June 11, 2013 10:42 AM

DESCRIZIONE
2-1
2
HAU10411
Vista da sinistra
1
2
3
4
5
6
7
1. Faro (pagina 6-30)
2. Kit di attrezzi in dotazione (pagina 6-2)
3. Ghiera di regolazione precarica molla ammortizzatore (pagina 3-16)
4. Fusibili (pagina 6-27)
5. Bullone drenaggio olio (pagina 6-10)
6. Pedale cambio (pagina 3-9)
7. Tappo bocchettone riempimento olio motore (pagina 6-10)
U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

DESCRIZIONE
2-2
2
HAU10421
Vista da destra
1
2
3
4
5
6
7
8
10
9
11
1. Luce targa (pagina 6-32)
2. Fanalino posteriore/stop (pagina 6-31)
3. Batteria (pagina 6-26)
4. Serbatoio del liquido freno posteriore (pagina 6-19)
5. Elemento del filtro dell’aria (pagina 6-13)
6. Tappo serbatoio carburante (pagina 3-11)
7. Blocchetto accensione (pagina 3-2)
8. Bloccasterzo (pagina 3-14) 9. Cartuccia del filtro dell’olio motore (pagina 6-10)
10.Interruttore luce stop posteriore (pagina 6-18)
11.Pedale freno (pagina 3-10)U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM

DESCRIZIONE
2-3
2
HAU10431
Comandi e strumentazione
1
2
3
4
5
6
7
1. Leva frizione (pagina 3-9)
2. Interruttori sul lato sinistro del manubrio (pagina 3-7)
3. Strumento multifunzione (pagina 3-5)
4. Serbatoio del liquido freno anteriore (pagina 6-19)
5. Interruttori sul lato destro del manubrio (pagina 3-7)
6. Leva freno (pagina 3-10)
7. Manopola acceleratore (pagina 6-14)
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10978
Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti. una chiave di ricodifica (con calotta
rossa)
 due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
 un transponder (installato nella chiave
di ricodifica)
 la centralina dell’immobilizzatore
 un’ECU
 una spia immobilizer (Vedere pagina
3-4.) La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822

NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave d i ricodifica, è
impossibile re gistrare dei co dici
nuovi nelle chiavi stan dar d. Si può
continuare a d utilizzare le chiavi
stan dar d per accen dere il veicolo,
ma se occorre impostare nuovi co-
d ici (ossia, se si fa una chiave stan-
d ar d nuova o se si per dono tutte le
chiavi), si deve sostituire in blocco il
sistema immobilizzatore. Pertanto
consi gliamo vivamente d i utilizzare
una delle due chiavi stan dar d e di
conservare la chiave d i ricodifica in
un posto sicuro. 
Non immer gere in acq ua nessuna
d elle chiavi.
 Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
 Non mettere nessuna delle chiavi
vicino a ma gneti (compresi, ma non
soltanto, i pro dotti come gli altopar-
lanti, ecc.).
 Non posizionare o ggetti che tra-
smettono se gnali elettrici vicino a
nessuna chiave.
 Non appo ggia
re oggetti pesanti su
una delle chiavi.
 Non molare o mo dificare la forma d i
nessuna delle chiavi.
 Non disassemblare la parte d i pla-
stica di nessuna d elle chiavi.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
 Mantenere sia le chiavi stan dar d sia
le chiavi d i altri sistemi immobilizza-
tori lontane d alla chiave di ricodifi-
ca di q uesto veicolo.
 Mantenere le chiavi di altri sistemi
immobilizzatori lontane d al bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
se gnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U2DEH0H0.book Page 1 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU57670

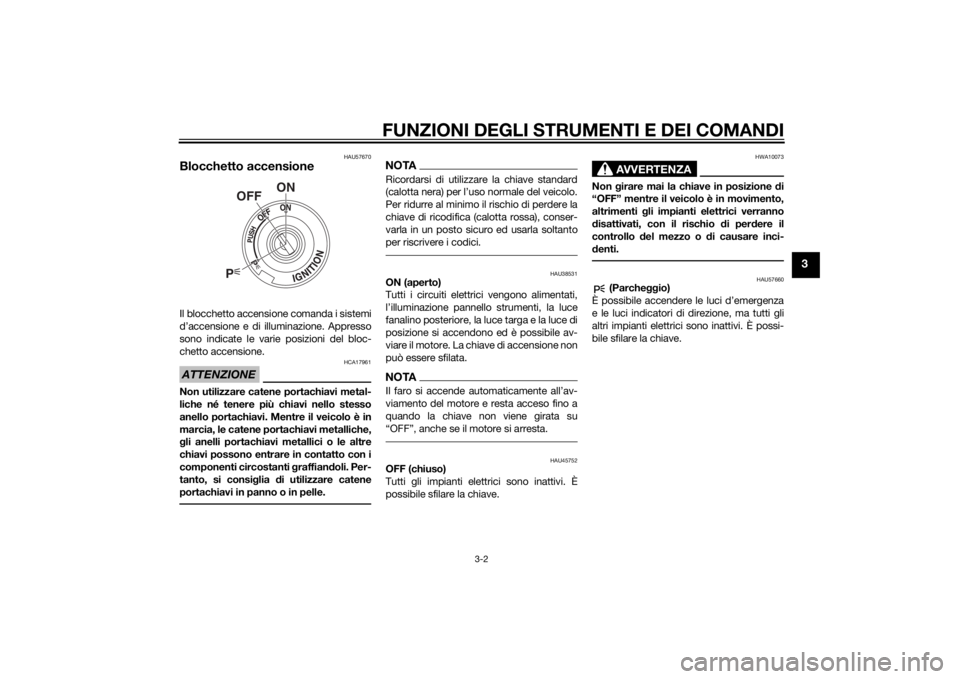

Blocchetto accensioneIl blocchetto accensione comanda i sistemi
d’accensione e di illuminazione. Appresso
sono indicate le varie posizioni del bloc-
chetto accensione.ATTENZIONE
HCA17961
Non utilizzare catene portachiavi metal-
liche né tenere più chiavi nello stesso
anello portachiavi. Mentre il veicolo è in
marcia, le catene portachiavi metalliche,
gli anelli portachiavi metallici o le altre
chiavi possono entrare in contatto con i
componenti circostanti graffian doli. Per-
tanto, si consi glia di utilizzare catene
portachiavi in panno o in pelle.
NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU38531
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e la luce di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTAIl faro si accende automaticamente all’av-
viamento del motore e resta acceso fino a
quando la chiave non viene girata su
“OFF”, anche se il motore si arresta.
HAU45752
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10073
Non girare mai la chiave in posizione di
“OFF” mentre il veicolo è in movimento,
altrimenti gli impianti elettrici verranno
d isattivati, con il rischio di per dere il
controllo del mezzo o di causare inci-
d enti.
HAU57660
(Parche ggio)
È possibile accendere le luci d’emergenza
e le luci indicatori di direzione, ma tutti gli
altri impianti elettrici sono inattivi. È possi-
bile sfilare la chiave.
P
ON
OFF
U2DEH0H0.book Page 2 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
HAU49394

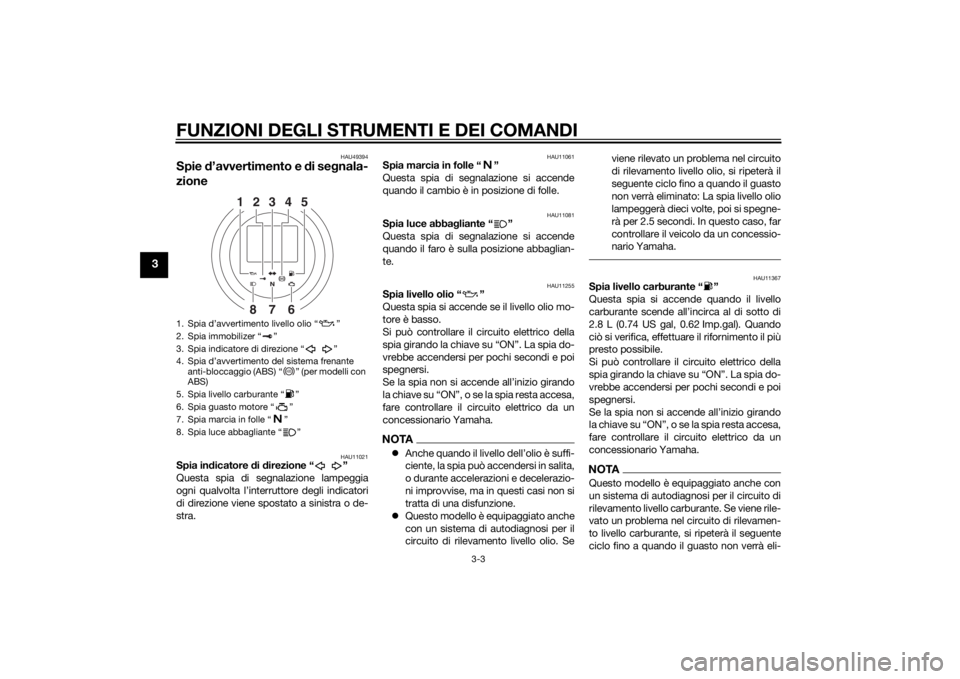

Spie d’avvertimento e d i segnala-
zione
HAU11021
Spia in dicatore di d irezione “ ”
Questa spia di segnalazione lampeggia
ogni qualvolta l’interruttore degli indicatori
di direzione viene spostato a sinistra o de-
stra.
HAU11061
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando il cambio è in posizione di folle.
HAU11081
Spia luce abba gliante “ ”
Questa spia di segnalazione si accende
quando il faro è sulla posizione abbaglian-
te.
HAU11255
Spia livello olio “ ”
Questa spia si accende se il livello olio mo-
tore è basso.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.NOTA Anche quando il livello dell’olio è suffi-
ciente, la spia può accendersi in salita,
o durante accelerazioni e decelerazio-
ni improvvise, ma in questi casi non si
tratta di una disfunzione.
 Questo modello è equipaggiato anche
con un sistema di autodiagnosi per il
circuito di rilevamento livello olio. Se viene rilevato un problema nel circuito
di rilevamento livello olio, si ripeterà il
seguente ciclo fino a quando il guasto
non verrà eliminato: La spia livello olio
lampeggerà dieci volte, poi si spegne-
rà per 2.5 secondi. In questo caso, far
controllare il veicolo da un concessio-
nario Yamaha.
HAU11367
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
2.8 L (0.74 US gal, 0.62 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il più
presto possibile.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circ
uito elettrico da un
concessionario Yamaha.NOTAQuesto modello è equipaggiato anche con
un sistema di autodiagnosi per il circuito di
rilevamento livello carburante. Se viene rile-
vato un problema nel circuito di rilevamen-
to livello carburante, si ripeterà il seguente
ciclo fino a quando il guasto non verrà eli-
1. Spia d’avvertimento livello olio “ ”
2. Spia immobilizer “ ”
3. Spia indicatore di direzione “ ”
4. Spia d’avvertimento del sistema frenante anti-bloccaggio (ABS) “ ” (per modelli con
ABS)
5. Spia livello carburante “ ”
6. Spia guasto motore “ ”
7. Spia marcia in folle “ ”
8. Spia luce abbagliante “ ”
1
35 42
8
7
6ABS
U2DEH0H0.book Page 3 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
minato: La spia livello carburante lampeg-
gerà otto volte, e poi si spegnerà per 3.0
secondi. In questo caso, far controllare il
veicolo da un concessionario Yamaha.
HAU42775
Spia guasto motore “ ”
Questa spia si accende se viene rilevato un
problema nel circuito elettrico di monito-
raggio del motore. Se questo accade, far
controllare il dispositivo di autodiagnosi da
un concessionario Yamaha. (Vedere pagina
3-6 per spiegazioni sul dispositivo di auto-
diagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU51781
Spia ABS “ ” (per mo delli con ABS)
In condizioni di funzionamento normale, la
spia ABS si accende quando si gira la chia-
ve in posizione “ON” e si spegne quando si
raggiunge una velocità di almeno 10 km/h
(6 mi/h).
Se la spia ABS: 
non si accende quando la chiave è gi-
rata su “ON”
 si accende o lampeggia durante la
guida
 non si accende dopo che è stata rag-
giunta una velocità di almeno 10 km/h
(6 mi/h)
L’ABS potrebbe non funzionare corretta-
mente. In presenza di una delle suddette
condizioni, fare controllare il sistema da un
concessionario Yamaha al più presto pos-
sibile. (Vedere pagina 3-10 per una descri-
zione dell’ABS.)
AVVERTENZA
HWA16041
Se la spia ABS non si spe gne al ra ggiun-
g imento di una velocità di almeno 10
km/h (6 mi/h) o se la spia si accen de o
lampe ggia durante la gui da, l’impianto
frenante passa alla mo dalità di frenatura
convenzionale. Se si verifica una di q ue-
ste due cond izioni o se la spia non si ac-
cen de del tutto, prestare ulteriore
attenzione per evitare il blocca ggio delle
ruote durante le frenate di emerg enza.
Far controllare al più presto l’impianto
frenante e i circuiti elettrici da un con-
cessionario Yamaha.
NOTASe si preme l’interruttore di avviamento a
motore in funzione, la spia ABS si accende,
ma questo non è indice di anomalia.
HAU54681
Spia immobilizer “ ”
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.
Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-6 per spiegazioni
sul dispositivo di autodiagnosi.)
ABS
U2DEH0H0.book Page 4 Tuesday, June 11, 2013 10:42 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU57680
Strumento multifunzione
AVVERTENZA
HWA12423
Ricordarsi di arrestare il veicolo prima di
ese guire qualsiasi mo difica delle reg ola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni d uran-
te la marcia può distrarre il pilota e d au-
mentare il rischio di un inci dente.Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 un tachimetro
 un totalizzatore contachilometri 
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
 un contachilometri parziale per il car-
burante di riserva (che indica la distan-
za percorsa con il carburante di
riserva)
 un orologio digitale
 un dispositivo di autodiagnosi
NOTARicordarsi di girare la chiave su “ON”
prima di utilizzare gli interruttori “SE-
LECT” e “RESET”.
 Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale
la visualizzazione dei chilometri e delle
miglia, premere l’interruttore “SE-
LECT” per almeno tre secondi.
Totalizzatore contachilometri, contachi-
lometri parziale, contachilometri parzia-
le riserva carburante e orolo gio dig itale

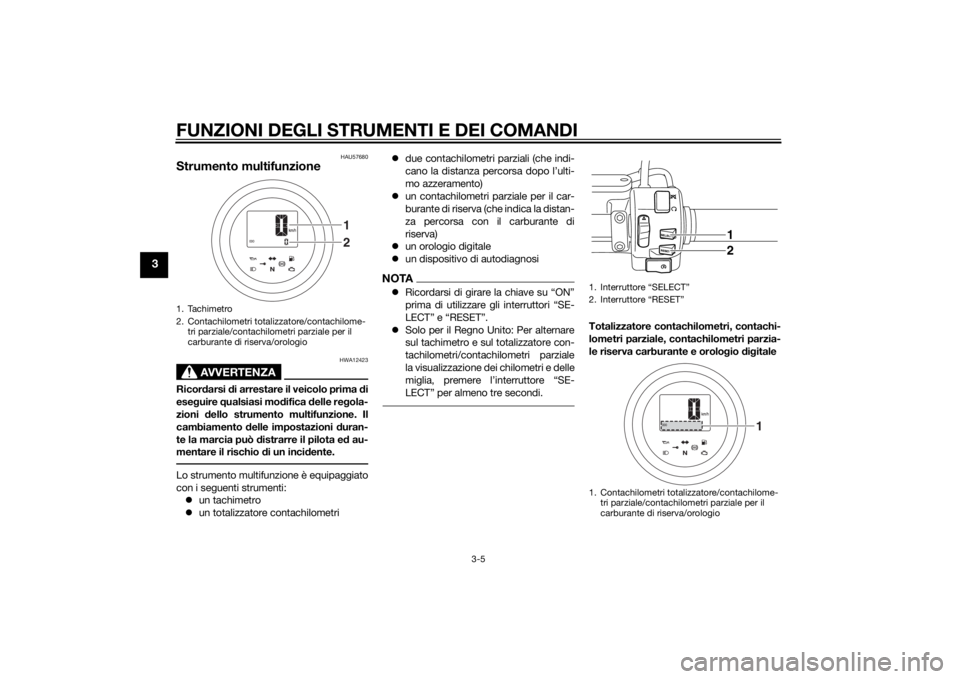

1. Tachimetro
2. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il
carburante di riserva/orologio
21
1. Interruttore “SELECT”
2. Interruttore “RESET”
1. Contachilometri totalizzatore/contachilome-tri parziale/contachilometri parziale per il
carburante di riserva/orologio
1
2
1
U2DEH0H0.book Page 5 Tuesday, June 11, 2013 10:42 AM
