YAMAHA XVS1100 2002 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2002, Model line: XVS1100, Model: YAMAHA XVS1100 2002Pages: 104, PDF-Größe: 7.09 MB
Page 61 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-12
6
GAU00630
Vergaser einstellen Die Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung können Sie jedoch im Rahmen
der regelmäßigen Wartung selbst ausfüh-
ren.
GC000095
ACHTUNG:_ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. _
GAU01168

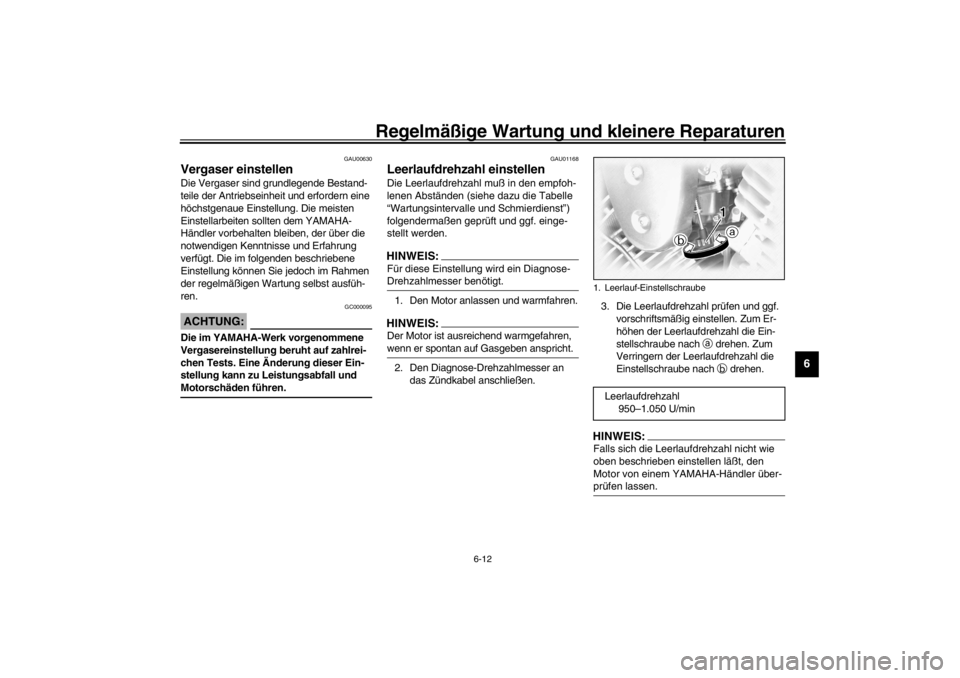

Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muß in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
folgendermaßen geprüft und ggf. einge-
stellt werden.HINWEIS:_ Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt. _1. Den Motor anlassen und warmfahren.HINWEIS:_ Der Motor ist ausreichend warmgefahren,
wenn er spontan auf Gasgeben anspricht. _2. Den Diagnose-Drehzahlmesser an
das Zündkabel anschließen.3. Die Leerlaufdrehzahl prüfen und ggf.
vorschriftsmäßig einstellen. Zum Er-
höhen der Leerlaufdrehzahl die Ein-
stellschraube nach
a drehen. Zum
Verringern der Leerlaufdrehzahl die
Einstellschraube nach
b drehen.
HINWEIS:_ Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. _1. Leerlauf-EinstellschraubeLeerlaufdrehzahl
950–1.050 U/min
U5PBG1.book Page 12 Friday, September 7, 2001 9:26 AM
Page 62 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-13
6
GAU00635
Gaszugspiel einstellen Der Gasdrehgriff muß in Drehrichtung ein
Spiel von 4–6 mm aufweisen. Das Gaszug-
spiel am Drehgriff regelmäßig prüfen und
ggf. vom YAMAHA-Händler einstellen las-
sen.
GAU00637
Ventilspiel einstellen Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert
erreicht. Darüber hinaus kann es durch
falsches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel in den empfohlenen Abständen
(siehe dazu die Tabelle “Wartungsinter-
valle und Schmierdienst”) vom YAMAHA-
Händler geprüft und ggf. eingestellt wer-
den.
GAU03362
Reifen prüfen Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren; siehe dazu folgende
Tabelle.
GW000082
WARNUNG
_
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifenluftdruck ist stets der
Zuladung (d. h. dem Gesamtgewicht
von Fahrer, Beifahrer, Gepäck und
zulässigem Zubehör) sowie der
Fahrgeschwindigkeit anzupassen.
_
a. Gaszugspiel am DrehgriffU5PBG1.book Page 13 Friday, September 7, 2001 9:26 AM
Page 63 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-14
6
XVS1100:CE-01G
CE-07GXVS1100A:CE-01G
CE-07GGWA00012
WARNUNG
_ Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflußt, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen, daß
das Gesamtgewicht aus Gepäck,
Fahrer, Beifahrer und zulässigem
Zubehör nicht die maximale Ge-
samtzuladung überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Fahrzeugmit-
telpunkt hin plazieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
paßt werden.
Reifenzustand und -luftdruck vor
Fahrtantritt prüfen.
_
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg200 kPa
2,00 kg/cm
2
2,00 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamtzula-
dung*200 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Reifenluftdruck (bei kaltem Reifen)
Zuladung* Vorn Hinten
Bis 90 kg225 kPa
2,25 kg/cm
2
2,25 bar225 kPa
2,25 kg/cm
2
2,25 bar
90 kg–Maximum225 kPa
2,25 kg/cm
2
2,25 bar250 kPa
2,50 kg/cm
2
2,50 bar
Max. Gesamt-
zuladung*
200 kg
*Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
U5PBG1.book Page 14 Friday, September 7, 2001 9:26 AM
Page 64 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-15
6
Reifenzustand
Vor jeder Fahrt die Reifen prüfen. Bei un-
zureichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.CE-08GHINWEIS:_ Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden
Vorschriften. _
GW000079
WARNUNG
_
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
_
ReifenausführungDie Räder dieses Motorrads sind mit
Schlauch-Reifen bestückt.
GW000078
WARNUNG
_
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vor-
der- und Hinterrad verwenden.
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden.
_
1. Reifenflanke
a. ReifenprofiltiefeMindestprofiltiefe
(vorn und hinten)1,6 mm
U5PBG1.book Page 15 Friday, September 7, 2001 9:26 AM
Page 65 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-16
6
CE-10G
CE-10GGAU00681
WARNUNG
_
Übermäßig abgefahrene Reifen be-
einträchtigen die Fahrstabilität und
können zum Verlust der Fahrzeug-
kontrolle führen. Abgenutzte Reifen
unverzüglich vom YAMAHA-Händ-
ler austauschen lassen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einem YAMAHA-Händler vorneh-
men lassen.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert
werden. Falls die Lage es jedoch
erfordert, die Reparatur mit größ-
ter Sorgfalt ausführen und den
Schlauch dann möglichst bald
erneuern.
_
GAU00685
Räder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet.
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Verzug
und andere Beschädigungen prüfen.
Ebenfalls Zustand und Spannung der
Speichen kontrollieren. Bei Mängeln
an Reifen oder Rädern das Motorrad
vom YAMAHA-Händler überprüfen
lassen. Selbst kleinste Reparaturen
an Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Fel-
gen mit Verzug und anderen Verfor-
mungen müssen ausgetauscht wer-
den.
Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden. XVS1100
Vorn:
Hersteller Dimension Typ
Dunlop 110/90-18 61S K555F
Dunlop 110/90-18 M/C 61S K555F
Bridgestone 110/90-18 61S EXEDRA L309
Bridgestone 110/90-18 M/C 61S EXEDRA L309
Hinten:
Hersteller Dimension Typ
Dunlop 170/80-15 M/C 77S K555
Bridgestone 170/80-15 M/C 77S EXEDRA G546XVS1100AVorn:
Hersteller Dimension Typ
Dunlop 130/90-16 67S D404F
Dunlop 130/90-16 M/C 67S D404F
Hinten:
Hersteller Dimension Typ
Dunlop 170/80-15 M/C 77S D404G
U5PBG1.book Page 16 Friday, September 7, 2001 9:26 AM
Page 66 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GAU00692
Kupplungshebel-Spiel einstellen Der Kupplungshebel muß ein Spiel von
5–10 mm aufweisen. Das Kupplungs-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Kupp-
lungshebel-Spiels die Einstellschrau-
be nach
b drehen.
3. Die Kontermutter festziehen.
HINWEIS:_ Falls sich die Kupplung nicht, wie oben
beschrieben, korrekt einstellen läßt oder
nicht ordnungsgemäß funktioniert, den
internen Kupplungsmechanismus von
einem YAMAHA-Händler überprüfen las-
sen. _
GAU00696
Handbremshebel-Spiel einstellenDer Handbremshebel muß ein Spiel von
5–8 mm aufweisen. Das Handbrems-
hebel-Spiel regelmäßig prüfen und ggf.
folgendermaßen einstellen.
1. Kontermutter
2. Einstellschraube
c. Kupplungshebel-Spiel
a. Handbremshebel-Spiel
U5PBG1.book Page 17 Friday, September 7, 2001 9:26 AM
Page 67 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-18
6
1. Die Kontermutter am Handbrems-
hebel lockern.2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube nach
a
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be nach
b drehen.
3. Die Kontermutter festziehen.
GW000099
WARNUNG
_
Nach der Einstellung das Spiel am
Handbremshebel prüfen und si-
cherstellen, daß die Bremse richtig
funktioniert.
Ein weiches oder schwammiges
Gefühl bei der Betätigung des
Handbremshebels läßt auf Luft in
der Bremsanlage schließen, die un-
bedingt vor Fahrtantritt durch Ent-
lüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage ver-
ringert die Bremskraft und stellt ein
erhebliches Sicherheitsrisiko dar.
Erforderlichenfalls die Bremsen
von einem YAMAHA-Händler über-
prüfen und entlüften lassen.
_
1. Kontermutter
2. Einstellschraube (Handbremshebel-Spiel)
U5PBG1.book Page 18 Friday, September 7, 2001 9:26 AM
Page 68 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU01746*
Fußbremshebel-Position einstellenDer Höhenunterschied zwischen der Ober-
kante des Fußbremshebels und der Ober-
kante der Fußraste sollte, wie in der Abbil-
dung gezeigt, 82 mm (nur XVS1100) oder
98,5 mm (nur XVS1100A) betragen. Die
Fußbremshebel-Position regelmäßig prü-
fen und ggf. vom YAMAHA-Händler einstel-
len lassen.
GW000109
WARNUNG
_ Ein weiches oder schwammiges Gefühl
bei der Betätigung des Fußbremshebels
läßt auf Luft in der Bremsanlage schlie-
ßen, die unbedingt vor Fahrtantritt durch
Entlüften der Bremsen entfernt werden
muß. Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erhebliches
Sicherheitsrisiko dar. Erforderlichenfalls
die Bremsen von einem YAMAHA-Händ-
ler überprüfen und entlüften lassen. _
GAU00713
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Den Schal-
ter gegebenenfalls folgendermaßen ein-
stellen.
Den Schalter bei der Einstellung festhalten.
Um den Einschaltpunkt des Bremslichts
vorzuversetzen, die Einstellmutter nach
a
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
nach
b drehen.
a. Abstand Fußbremshebel–FußrasteXVS1100
a. Abstand Fußbremshebel–FußrasteXVS1100A
1. Hinterrad-Bremslichtschalter
2. Einstellmutter (Bremslichtschalter)
U5PBG1.book Page 19 Friday, September 7, 2001 9:26 AM
Page 69 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU01314
Bremsbeläge prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muß in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) geprüft
werden. Die Bremsen weisen Verschleiß-
anzeiger (Nuten) auf, die ein Prüfen der
Bremsbeläge ohne Ausbau erlauben. Wenn eine Nut fast
verschwunden ist, die
Scheibenbremsbeläge schnellstmöglich
vom YAMAHA-Händler austauschen las-
sen.
1. VerschleißanzeigerVorn
Vorn
1. VerschleißanzeigerHinten
U5PBG1.book Page 20 Friday, September 7, 2001 9:26 AM
Page 70 of 104
Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU03294
Bremsflüssigkeitsstand prüfen Bei Flüssigkeitsmangel kann Luft in die
Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt den Flüssigkeitsstand im
Vorratsbehälter prüfen und erforderlichen-
falls Bremsflüssigkeit nachfüllen. Da ein
niedriger Flüssigkeitsstand auf Brems-
belagverschleiß oder Undichtigkeit der
Bremsanlage zurückzuführen sein kann,
in diesem Fall ebenfalls den Bremsbelag-
verschleiß und die Bremsanlage auf
Undichtigkeit prüfen.
Folgende Vorsichtsmaßregeln beachten.
Beim Ablesen des Flüssigkeitsstands
muß der Vorratsbehälter waagrecht
stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssig-
keiten können die Dichtungen an-
greifen, Undichtigkeit verursachen
und dadurch die Bremsfunktion be-
einträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit zu-
nehmendem Verschleiß der Brems-
beläge normal; bei plötzlichem Ab-
sinken jedoch die Bremsanlage vom
YAMAHA-Händler überprüfen las-
sen.
1. Bremsflüssigkeits-Vorratsbehälter
2. MinimalstandVorn
1. Bremsflüssigkeits-Vorratsbehälter
2. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinten
U5PBG1.book Page 21 Friday, September 7, 2001 9:26 AM
