Regelmäßige Wartung und kleinere Reparaturen
6-32
6
GAU01579
Motorrad aufbocken Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, folgen-
de Hinweise beachtet werden.Vor der Wartungsarbeit prüfen, ob das
Motorrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile Holz-
kiste unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisie-
ren. Dazu entweder hinten einen
Motorrad-Montageständer verwen-
den oder (falls nicht zwei solcher
Ständer zur Verfügung stehen) einen
Aufbockständer aus dem Automobil-
fachhandel unter den Rahmen in
Nähe des Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entweder
hinten einen Motorrad-Montageständer
verwenden oder zwei Aufbockständer unter
den Hauptrahmen oder die Schwingen-
arme stellen.
GAU01008
Fehlersuche Obwohl alle YAMAHA-Fahrzeuge vor der
Auslieferung einer strengen Inspektion
unterzogen werden, kann es im Alltag zu
Störungen kommen. Zum Beispiel können
Defekte am Kraftstoff- oder Zündsystem
oder mangelnde Kompression zu Anlaß-
problemen und Leistungseinbußen führen.
Das nachfolgende Fehlersuchdiagramm
beschreibt die Vorgänge, die es Ihnen
ermöglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten sollten
jedoch unbedingt von einem YAMAHA-
Händler ausgeführt werden, denn nur die-
ser bietet das Know-how, die Werkzeuge
und die Erfahrung für eine optimale War-
tung.
Ausschließlich YAMAHA-Originalersatz-
teile verwenden. Ersatzteile anderer Her-
steller mögen zwar so aussehen wie
YAMAHA-Teile, bieten aber nur selten die
gleiche Qualität und Lebensdauer, was
erhöhte Reparaturkosten zur Folge hat.
U5PBG1.book Page 32 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-33
6
GAU01297
Fehlersuchdiagramm
GW000125
WARNUNG
_ Bei Prüf- und Reparaturarbeiten am Kraftstoffsystem Funken und offene Flammen fernhalten und auf keinen Fall rauchen. _
Ausreichend
Tank leerVerdichtung prüfen.
Kraftstoff tanken.
2. Verdichtung
Verdichtung vorhanden
Kein VerdichtungZündung prüfen.
Vom YAMAHA-Händler prüfen lassen.
Zünderzen heraus-
schrauben und Elektroden
prüfen.
3. Zündung
Feucht
TrockenMit trockenem Lappen sauberwischen
und Elektrodenabstand korrigieren bzw.
Zündkerzen erneuern.
Vom YAMAHA-Händler prüfen lassen.
Motor startet nicht. Batterie prüfen. Gasdrehgriff halb öffnen und E-Starter
betätigen.
4. Batterie
Motor dreht schnell.
Motor dreht zu langsam.Batterie gut.
1. KraftstoffKraftstoffstand prüfen.
E-Starter betätigen.
E-Starter betätigen.
Anschlüsse prüfen bzw.
Batterie laden.
Motor startet nicht.
Verdichtung prüfen.
Motor startet nicht.
Vom YAMAHA-Händler prüfen lassen.
U5PBG1.book Page 33 Friday, September 7, 2001 9:26 AM

Pflege und Lagerung
7
Motorradpflege – eine Investition, die sich lohnt! .............................. 7-1
Lagerung ........................................................................................... 7-4
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

7-1
7
GAU03412
7-Pflege und LagerungMotorradpflege – eine Investition,
die sich lohnt! Die “Faszination Motorrad” basiert unter an-
derem auf der sichtbaren Technik. Dies hat
aber leider auch einen Nachteil: Während
bei Automobilen beispielsweise ein korro-
dierter Auspuff unbeachtet bleibt, fallen
schon kleine Rostansätze an der Motorrad-
Auspuffanlage unangenehm auf. Gegen
Schönheitsfehler können Sie durch ge-
konnte Pflege allerdings viel tun. Außerdem
sollten Sie eines bedenken: YAMAHA kann
eine Gewährleistung nur dann überneh-
men, wenn Sie Ihr Motorrad auch ange-
messen pflegen. Denn obwohl nur hoch-
wertige Materialien verwendet werden, sind
nicht alle Bauteile absolut korrosionssicher.
Deshalb geben wir hier wichtige Hinweise,
wie Ihr Motorrad behandelt werden muß,
um dauerhaft gut in Form zu bleiben.Vorbereitung für die Wäsche
1. Die Schalldämpfer abkühlen lassen
und dann mit einer Plastiktüte so ab-
decken, daß kein Wasser eindringen
kann.
2. Sicherstellen, daß alle elektrischen
Steckverbinder – auch Zündkerzen-
stecker – und Abdeckkappen fest sit-
zen, damit dort ebenfalls keine Feuch-
tigkeit eindringen kann.
3. Auf stark verschmutzte Stellen, die
z. B. durch verkrustetes Motoröl ver-
unreinigt sind, nur dann einen Kaltrei-
niger mit dem Pinsel auftragen, wenn
keine Gummidichtungen in der Nähe
liegen. Diese könnten sonst rasch
aushärten und ihre Dichtwirkung ver-
lieren. Auch von den Radachsen sollte
Kaltreiniger ferngehalten werden.Wäsche
GCA00010
ACHTUNG:_

Moderne Reiniger, insbesondere
säurehaltige Felgenreiniger, lösen
festgebackenen Schmutz zwar sehr
gut, aber sie können bei besonders
langem Einwirken unter Umständen
die metallische Oberfläche angrei-
fen. Deshalb raten wir von Felgen-
reinigern ab. Auf keinen Fall dürfen
sie bei Drahtspeichenrädern zum
Einsatz kommen. Wenn Sie solche
Reiniger trotzdem verwenden: Nach
der empfohlenen Einwirkzeit die be-
handelten Teile unbedingt sehr gut
mit Wasser spülen, trocknen und
anschließend mit einem Korrosi-
onsschutz (Sprühwachs oder -öl)
versehen.


Starke Reiniger verhalten sich auch
aggressiv gegenüber Kunststoffen
und Gummibauteilen. Verkleidungs-
teile, Radabdeckungen, Lampenglä-
ser, Lenkergriffe usw. sollten ledig-
lich mit einem sauberen weichen
Lappen bzw. Schwamm und Wasser
behandelt werden; nach Bedarf ein
mildes Reinigungsmittel zugeben.
Bei Kratzern hochwertiges Polier-
mittel für Kunststoff verwenden.
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

Pflege und Lagerung
7-2
7


Niemals folgende Mittel bzw. einen
mit diesen Mitteln angefeuchteten
Lappen oder Schwamm benutzen:
alkalische oder stark säurehaltige
Reinigungsmittel, Lösungsmittel,
Benzin, Rostschutz- oder -entfer-
nungsmittel, Brems- oder Kühlflüs-
sigkeit, Batteriesäure.


Zum Waschen keinen Hochdruck-
Wasserstrahl verwenden. Soge-
nannte Dampfstrahler an Tankstel-
len oder Münzwaschanlagen drük-
ken häufig Feuchtigkeit in Radlager,
elektrische Steckverbindungen, In-
strumente, Armaturen, Scheinwer-
fer, Brems- und Blinkleuchten, Ent-
lüftungsöffnungen und -schläuche,
Dichtringe (an Telegabel, Schwin-
genlagern und Getriebewellen)
sowie Bremszylinder.


Zur Behandlung der Windschutz-
scheibe (falls vorhanden): Scharfe
Reinigungsmittel können zu einer
Eintrübung der Scheibe führen, und
ein harter Schwamm kann Kratzer
verursachen. Kunststoffreiniger vor dem ersten
Einsatz am besten an einer nicht im
Blickfeld liegenden Stelle testen,
ob er Scheuerspuren hinterläßt.
_
Regelmäßige WäscheSchmutz am besten mit warmem Wasser,
einem milden Haushaltsreiniger und ei-
nem sauberen, weichen Schwamm lösen,
danach mit einem sanften Wasserstrahl
abspülen. Schwer zugängliche Stellen mit
einer Bürste reinigen. Insekten lassen sich
leicht entfernen, wenn zuvor ein nasses
Tuch oder Spezialmittel einige Minuten die
Verschmutzungen gelöst hat.
Nach Einsatz im Winter, im Regen und in

Küstennähe
Nach einer Fahrt in Küstennähe, auf salz-
gestreuten Straßen und auch nach einer
Regenfahrt im Frühjahr sollten Sie Ihre
YAMAHA folgendermaßen behandeln.HINWEIS:_ Nicht nur in den Wintermonaten, wenn
wegen Glätte gestreut wurde, sondern
auch im Frühjahr befindet sich Salz auf
der Fahrbahn, das zusammen mit Wasser
aggressiv auf allen Metallteilen reagiert.
Auch Meerwasser und salzhaltige Luft
beschleunigen Korrosion. _
U5PBG1.book Page 2 Friday, September 7, 2001 9:26 AM

Pflege und Lagerung
7-3
7
1. Das Motorrad abkühlen lassen und
dann kalt abspülen oder mit einer Sei-
fenlauge abwaschen.
GCA00012
ACHTUNG:_ Warmes Wasser verstärkt das aggressi-
ve Verhalten von Salz. _2. Nach dem Trocknen des Fahrzeugs
alle metallischen Oberflächen mit
Sprühöl oder -wachs konservieren.Nach der Wäsche
1. Das Motorrad mit einem Leder oder
einem saugfähigen Tuch trockenwi-
schen.
2. Verchromte Bauteile aus Stahl oder
Alu mit einem handelsüblichen
Chrompolish polieren. Dies gilt natür-
lich auch für Auspuffanlagen. Ins-
besondere Edelstahlauspuffanlagen
können durch Polieren von Verfär-
bungen (thermisch bedingte Anlauf-
farben) sowie hartnäckigen Flecken
befreit werden.
3. Alle metallischen Oberflächen müssen
unbedingt vor Korrosion geschützt wer-
den, auch wenn sie verchromt, vernik-
kelt, eloxiert oder auf eine andere Art
oberflächenvergütet sind. Dies kann mit
Sprühwachs oder Sprühöl erfolgen.
4. Sollten nach der Wäsche noch
Schmutzstellen zu sehen sein, diese mit
einem weichen Tuch und Sprühöl reini-
gen.
5. Steinschläge, Scheuerstellen und
andere kleine Lackschäden mit
Farblack ausbessern bzw. mit Klar-
lack versiegeln.
6. Lackierte Oberflächen sollten mit einem
handelsüblichen Lackkonservierer ge-
schützt werden.7. Das Motorrad vollständig trocknen
(lassen), bevor es untergestellt oder
abgedeckt wird.
GWA00031
WARNUNG
_

Wenn Wachs oder Öl auf Bremsen
oder Reifen gelangen, besteht Ge-
fahr.


Nach Bedarf Bremsscheiben und
-beläge mit Aceton oder einem
handelsüblichen Bremsenreiniger
säubern, Reifen mit Seifenlauge
abwaschen. Anschließend vor-
sichtig mit dem Motorrad losfah-
ren, eine Bremsprobe machen und
verhalten in Kurven einfahren.
_
U5PBG1.book Page 3 Friday, September 7, 2001 9:26 AM

Pflege und Lagerung
7-4
7
GCA00013
ACHTUNG:_

Wachs und Öl stets sparsam auf-
tragen und jeglichen Überschuß
abwischen.


Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln
behandeln.


Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
_HINWEIS:_ Produktempfehlungen erhalten Sie bei
Ihrem YAMAHA-Händler. _
Lagerung Kurzzeitiges Abstellen
Das Motorrad sollte stets kühl und trocken
untergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um es vor Staub
zu schützen.
GCA00014
ACHTUNG:_

Stellen Sie ein nasses Motorrad
niemals in eine unbelüftete Garage
oder decken es mit einer Plane ab,
denn dann bleibt das Wasser auf
den Bauteilen stehen, und das kann
Rostbildung zur Folge haben.


Feuchte Kellerräume sind kein
geeigneter Abstellplatz. Das gleiche
gilt für Stallungen (ammoniakhaltige
Luft ist besonders aggressiv) und
Räume, in denen aggressive Chemi-
kalien gelagert werden.
_
StillegungMöchten Sie Ihr Motorrad für mehr als
zwei Monate aus dem Verkehr ziehen,
sollten folgende Schutzvorkehrungen
getroffen werden, um Schäden und Kor-
rosion zu verhindern.1. Eine komplette Motorradpflege, wie
zuvor beschrieben, durchführen.
2. Den Kraftstoffhahn ggf. auf “OFF” stel-
len.
3. Die Vergaser-Schwimmerkammern
durch Aufdrehen der Ablaßschrauben
entleeren, um einer Verharzung vor-
zubeugen. Das abgelassene Benzin
in den Kraftstofftank einfüllen.
4. Volltanken, um Rostbildung im Tank
vorzubeugen.
5. Zum Vermeiden von Korrosion im Mo-
tor die folgenden Schritte ausführen:
a. Die Zündkerzenstecker abziehen und
dann die Zündkerzen herausschrau-
ben.
b. Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
U5PBG1.book Page 4 Friday, September 7, 2001 9:26 AM

Pflege und Lagerung
7-5
7
c. Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Funkenbildung zu verhindern.
d. Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen, damit das Öl an Zylinder,
Kolben usw. gelangt.
e. Die Zündkerzen einschrauben und
dann die Zündkerzenstecker aufstek-
ken.
GWA00003
WARNUNG
_ Schritt 5. c) unbedingt beachten, um
Verletzung durch Hochspannung vorzu-
beugen. _6. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat das Motor-
rad etwas verschieben, damit die Rei-
fen nicht ständig an derselben Stelle
aufliegen und dadurch beschädigt
werden.
8. Die Schalldämpfer abkühlen lassen
und dann mit Plastiktüten so abdek-
ken, daß keine Feuchtigkeit eindrin-
gen kann.
9. Die Batterie ausbauen, kühl und trok-
ken lagern, jeden Monat prüfen und
ggf. aufladen. Temperaturen unter
0°C und über 30 °C sind zu vermei-
den. Für nähere Angaben zum La-
gern der Batterie siehe Seite 6-27. HINWEIS:_ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. _
U5PBG1.book Page 5 Friday, September 7, 2001 9:26 AM

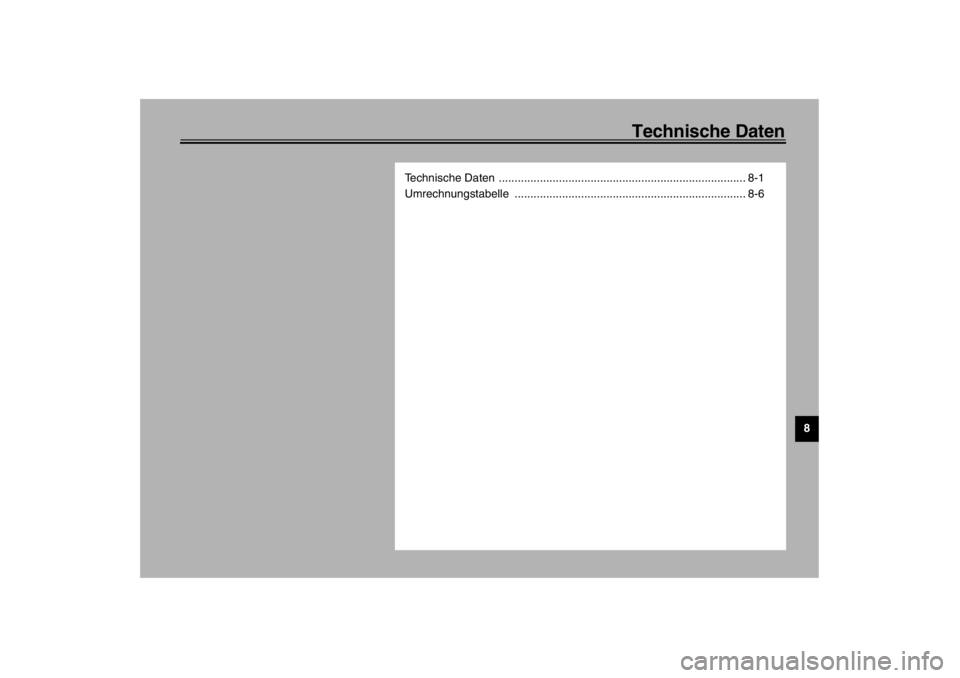

Technische Daten
8
Technische Daten .............................................................................. 8-1
Umrechnungstabelle ......................................................................... 8-6
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM

8-1
8
GAU01038
8-Technische DatenTechnische Daten CS-01G
Modell XVS1100, XVS1100A
Abmessungen
XVS1100
Gesamtlänge 2.405 mm
Gesamtbreite 895 mm
Gesamthöhe 1.095 mm
Sitzhöhe 690 mm
Radstand 1.640 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.200 mm
XVS1100A
Gesamtlänge 2.465 mm
Gesamtbreite 945 mm
Gesamthöhe 1.095 mm
Sitzhöhe 710 mm
Radstand 1.645 mm
Bodenfreiheit 145 mm
Wendehalbkreis 3.300 mm
Leergewicht (fahrfertig, voll-
getankt)
XVS1100275 kg
XVS1100A288 kgMotor
Bauart luftgekühlter 2-Zyl.-4-Takt-
Ottomotor, obenliegende
Nockenwelle (SOHC)
Zylinderanordnung V-2
Hubraum 1.063 cm
3
Bohrung × Hub 95,0 × 75,0 mm
Verdichtungsverhältnis 8,3:1
Startsystem Elektrostarter
Schmiersystem Naßsumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 oder G-5-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5PBG1.book Page 1 Friday, September 7, 2001 9:26 AM
