YAMAHA XVS1100 2002 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
GAU03976
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen (siehe dazu die Anmer-
kung unter der Tabelle “Wartungsintervalle
und Schmierdienst”) vom YAMAHA-Händ-
ler gewechselt werden. Außerdem müs-
sen folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder an-
deren Schäden vom YAMAHA-Händler
ausgetauscht werden.

Dichtringe (Hauptbremszylinder und
Bremssättel): alle zwei Jahre


Bremsschläuche: alle vier Jahre
GAU02962
Bowdenzüge prüfen und schmierenDie Funktion und den Zustand sämtlicher
Seilzüge vor Fahrtantritt prüfen und die
Seilzüge sowie Seilzugnippel ggf. schmie-
ren. Den Seilzug bei Beschädigung oder
Schwergängigkeit vom YAMAHA-Händler
erneuern lassen.
GW000112
WARNUNG
_ Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus
Sicherheitsgründen beschädigte Seil-
züge unverzüglich erneuern. _
GAU04034
Gaszug und -drehgriff prüfen und
schmierenDie Funktion des Gasdrehgriffs sollte vor
Fahrtbeginn geprüft werden. Außerdem
muß in den empfohlenen Abständen (siehe
dazu die Tabelle “Wartungsintervalle und
Schmierdienst”) der Gaszug geschmiert
bzw. erneuert werden.
Empfohlenes Schmiermittel
Motoröl
U5PBG1.book Page 22 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-23
6
GAU03370

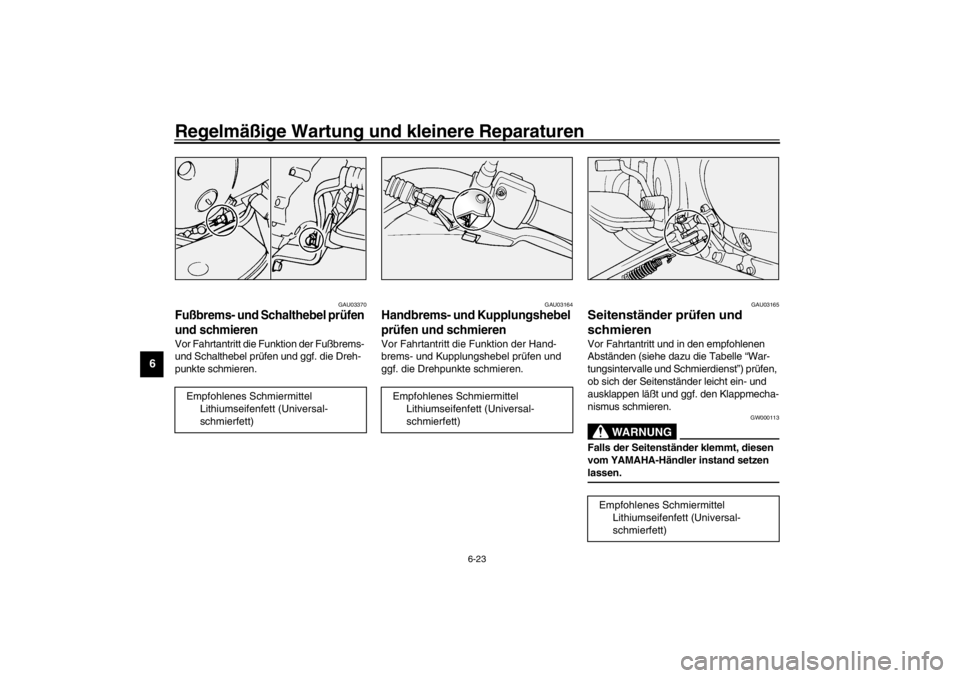

Fußbrems- und Schalthebel prüfen
und schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU03164
Handbrems- und Kupplungshebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
GAU03165
Seitenständer prüfen und
schmierenVor Fahrtantritt und in den empfohlenen
Abständen (siehe dazu die Tabelle “War-
tungsintervalle und Schmierdienst”) prüfen,
ob sich der Seitenständer leicht ein- und
ausklappen läßt und ggf. den Klappmecha-
nismus schmieren.
GW000113
WARNUNG
_ Falls der Seitenständer klemmt, diesen
vom YAMAHA-Händler instand setzen
lassen. _
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
Empfohlenes Schmiermittel
Lithiumseifenfett (Universal-
schmierfett)
U5PBG1.book Page 23 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-24
6
GAU02939
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen (siehe dazu die Tabelle
“Wartungsintervalle und Schmierdienst”)
geprüft werden.
Sichtprüfung
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _Die Standrohre auf Riefen und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.

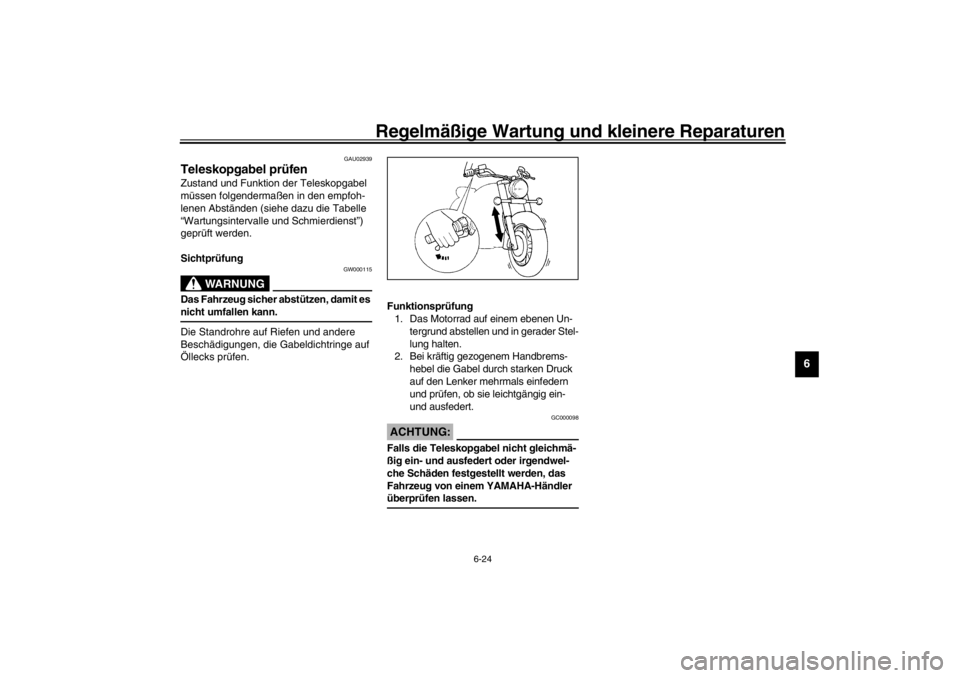

Funktionsprüfung
1. Das Motorrad auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
ACHTUNG:_ Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einem YAMAHA-Händler
überprüfen lassen. _
U5PBG1.book Page 24 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-25
6
GAU00794

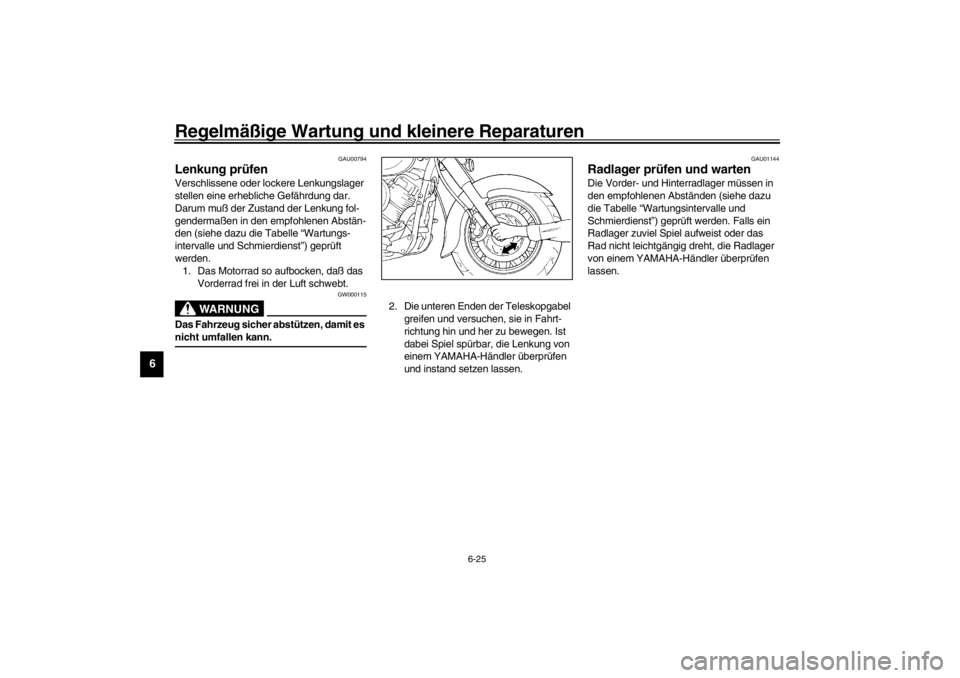

Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den (siehe dazu die Tabelle “Wartungs-
intervalle und Schmierdienst”) geprüft
werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
GW000115
WARNUNG
_ Das Fahrzeug sicher abstützen, damit es
nicht umfallen kann. _
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einem YAMAHA-Händler überprüfen
und instand setzen lassen.
GAU01144
Radlager prüfen und warten Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle “Wartungsintervalle und
Schmierdienst”) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Radlager
von einem YAMAHA-Händler überprüfen
lassen.
U5PBG1.book Page 25 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-26
6
GAU00800
Batterie warten Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Wasser
entfallen deshalb.
GC000101
ACHTUNG:_ Unter keinen Umständen die Verschluß-
kappen entfernen, da dies die Batterie
ernsthaft beschädigen würde. _
GW000116
WARNUNG
_

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
und bleibende Augenschäden her-
vorrufen kann. Daher beim Umgang
mit Batterien stets einen geeigne-
ten Augenschutz tragen. Augen,
Haut und Kleidung unter keinen
Umständen mit Batteriesäure in
Berührung bringen.


Erste HilfeÄußerlich
: Mit reichlich Wasser
abspülen.
Innerlich: Große Mengen Wasser
trinken und sofort einen Arzt ru-
fen.
Augen: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt auf-
suchen.


Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen fernhalten. Beim Laden der
Batterie in geschlossenen Räumen
für ausreichende Belüftung sorgen.


DIE BATTERIE VON KINDERN
FERNHALTEN.
_
U5PBG1.book Page 26 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-27
6
Batterie laden
Bei Entladung die Batterie so bald wie mög-
lich von einem YAMAHA-Händler aufladen
lassen. Beachten Sie, daß die Batterie sich
durch die Zuschaltung elektrischer Neben-
verbraucher schneller entlädt und deshalb
öfter aufgeladen werden muß.
Batterie lagern1. Vor einer etwa einmonatigen Still-
legung die Batterie ausbauen, auf-
laden und an einem kühlen, licht-
geschützten Ort lagern.2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Bei der Montage der Batterie unbe-
dingt auf richtige Polung und Festig-
keit der Klemmen achten.
GC000102
ACHTUNG:_

Die Batterie vor der Lagerung voll-
ständig aufladen. Das Lagern im
entladenen Zustand führt der Bat-
terie bleibende Schäden zu.


Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder
-spannung). Konventionelle Lade-
geräte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Sollten Sie nicht mit Sicher-
heit über ein korrektes Ladegerät
verfügen, wenden Sie sich bitte an
Ihren YAMAHA-Händler.
_

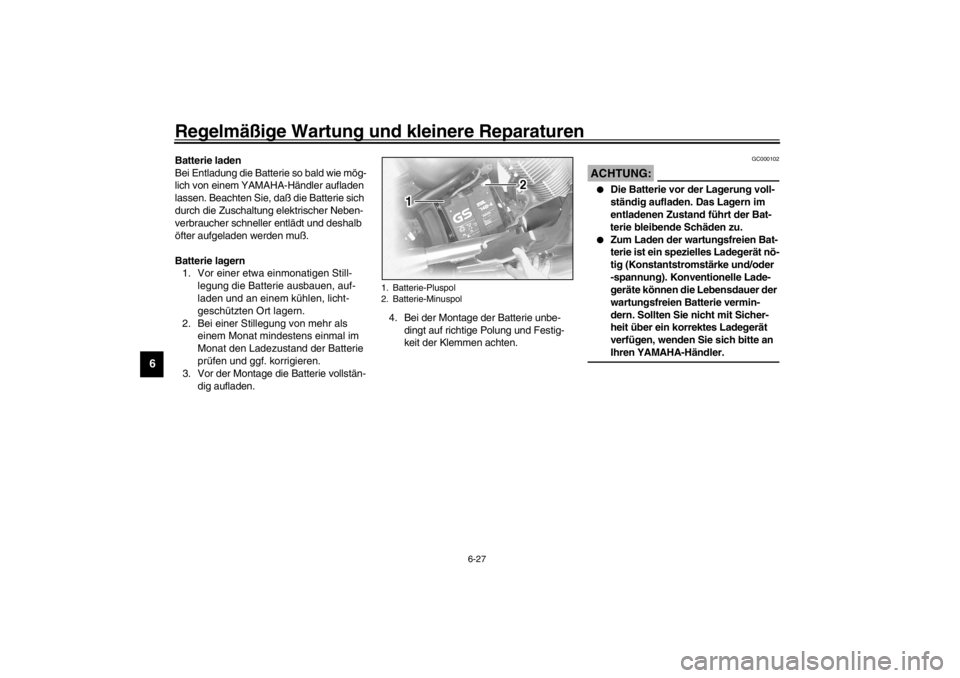

1. Batterie-Pluspol
2. Batterie-Minuspol
U5PBG1.book Page 27 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-28
6
GAU04210*
Sicherung wechseln Die Hauptsicherung befindet sich unter
dem Zündbox-Trägermaterial.
Der Sicherungskasten mit den Sicherungen
für die einzelnen Schaltkreise befindet sich
im Ablagefach; siehe dazu Seite 3-14.Eine Sicherung, falls sie durchgebrannt ist,
folgendermaßen erneuern.
HINWEIS:_ Die Schritte 1–3 und 9–10 nur ausführen,
wenn die Hauptsicherung kontrolliert bzw.
ausgewechselt wird. _1. Den Fahrersitz abnehmen; siehe dazu
Seite 3-11 (nur XVS1100) oder 3-13
(nur XVS1100A).2. Die in der Abbildung gezeigten
Schnellverschlüsse lösen. Dazu
jeweils die Mitte des Schnellver-
schlusses mit einem Schrauben-
dreher eindrücken und dann den
Schnellverschluß herausziehen.
3. Das Zündbox-Trägermaterial zur rech-
ten Seite hochziehen.
4. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschalten.5. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.

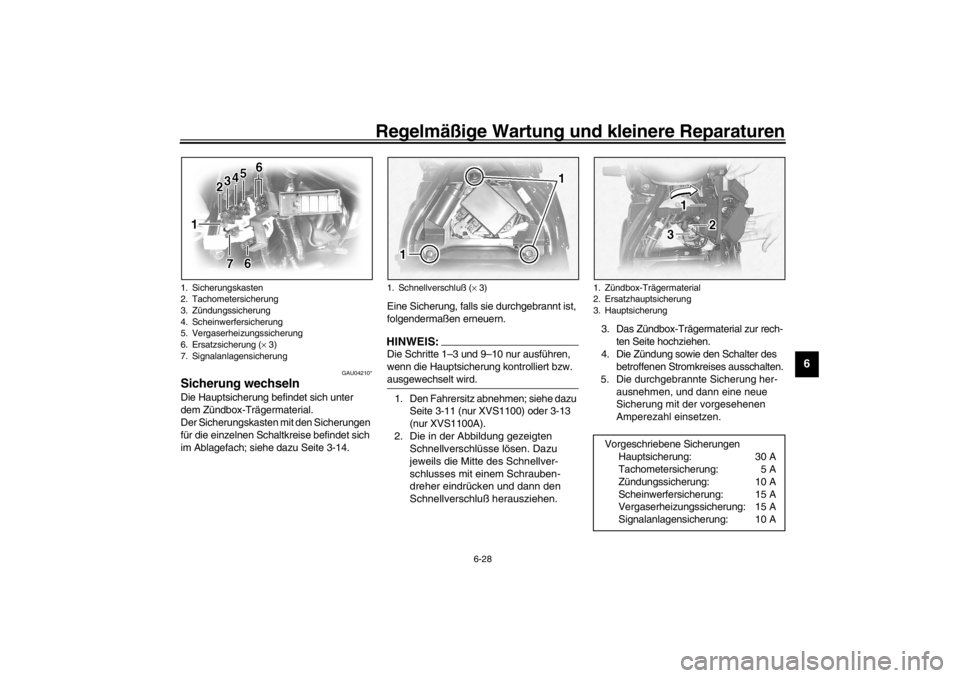

1. Sicherungskasten
2. Tachometersicherung
3. Zündungssicherung
4. Scheinwerfersicherung
5. Vergaserheizungssicherung
6. Ersatzsicherung (× 3)
7. Signalanlagensicherung
1. Schnellverschluß (× 3)
1. Zündbox-Trägermaterial
2. Ersatzhauptsicherung
3. HauptsicherungVorgeschriebene Sicherungen
Hauptsicherung: 30 A
Tachometersicherung: 5 A
Zündungssicherung: 10 A
Scheinwerfersicherung: 15 A
Vergaserheizungssicherung: 15 A
Signalanlagensicherung: 10 A
U5PBG1.book Page 28 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-29
6
GC000103
ACHTUNG:_ Niemals Sicherungen mit einer höheren
als der empfohlenen Amperezahl ver-
wenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen
Brand verursachen. _6. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
7. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einem YAMAHA-Händler über-
prüfen lassen.
8. Den Deckel des Ablagefachs montie-
ren.9. Das Zündbox-Trägermaterial in die
ursprüngliche Lage bringen und dann
die Schnellverschlüsse montieren.

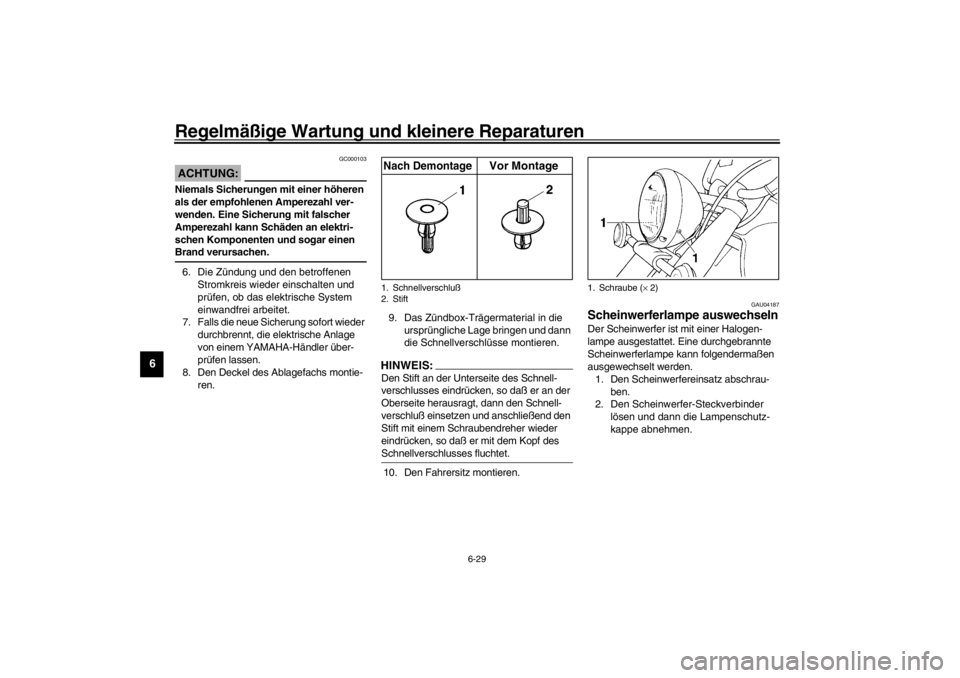

HINWEIS:_ Den Stift an der Unterseite des Schnell-
verschlusses eindrücken, so daß er an der
Oberseite herausragt, dann den Schnell-
verschluß einsetzen und anschließend den
Stift mit einem Schraubendreher wieder
eindrücken, so daß er mit dem Kopf des
Schnellverschlusses fluchtet. _10. Den Fahrersitz montieren.
GAU04187
Scheinwerferlampe auswechselnDer Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.
2. Den Scheinwerfer-Steckverbinder
lösen und dann die Lampenschutz-
kappe abnehmen.
1. Schnellverschluß
2. StiftNach Demontag
e Vor Montage
1. Schraube (× 2)
U5PBG1.book Page 29 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-30
6
3. Den Lampenhalter im Gegenuhr-
zeigersinn losdrehen und dann die
defekte Lampe herausnehmen.
GW000119
WARNUNG
_ Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist. _4. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhalter
sichern.
GC000105
ACHTUNG:_ Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen. _5. Die Lampenschutzkappe und dann
den Scheinwerfer-Steckverbinder auf-
setzen.
6. Den Scheinwerfereinsatz festschrau-
ben.7. Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
1. Lampenhalter
1. Nicht berühren!
U5PBG1.book Page 30 Friday, September 7, 2001 9:26 AM

Regelmäßige Wartung und kleinere Reparaturen
6-31
6
GAU00855

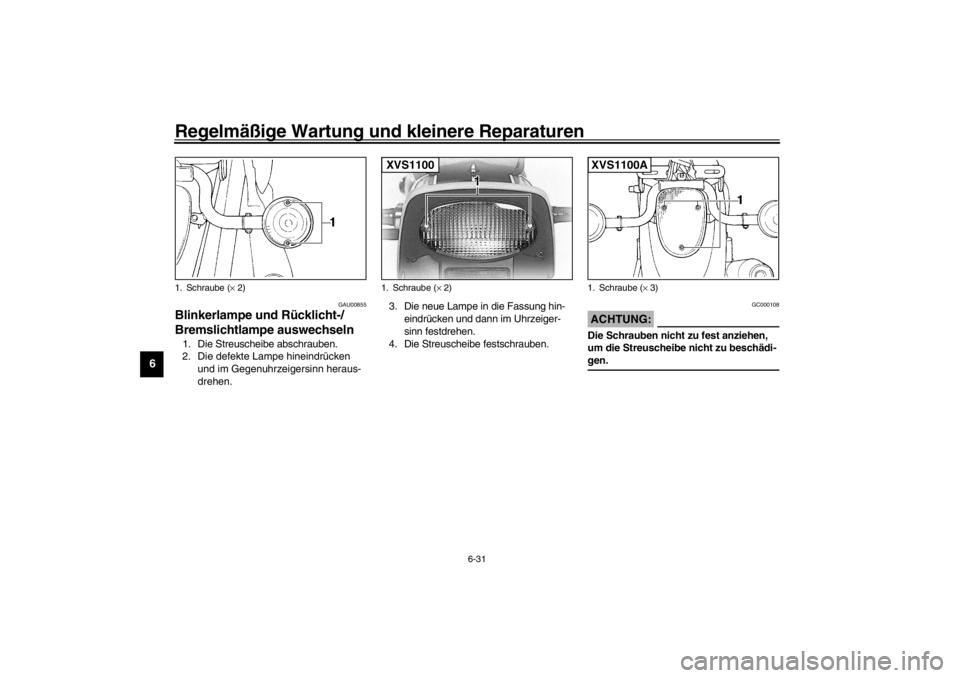

Blinkerlampe und Rücklicht-/
Bremslichtlampe auswechseln 1. Die Streuscheibe abschrauben.
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
ACHTUNG:_ Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschädi-
gen. _
1. Schraube (× 2)
1. Schraube (× 2)XVS1100
1. Schraube (× 3)XVS1100A
U5PBG1.book Page 31 Friday, September 7, 2001 9:26 AM
