CARATTERISTICHE TECNICHE
8-2
8
Quantità
Senza sostituzione dell’ele-
mento filtrante3,0 L
Con sostituzione dell’ele-
mento filtrante 3,1 L
Quantità totale (motore a
secco)3,6 L
Olio del cardano
Tipo Olio per ingranaggi ipoide
SEA 80 API “GL-4”
Quantità 0,2 L
Filtro ariaElemento tipo secco
Carburante
Tipo Benzina normale senza piombo
Capacità del serbatoio 17 L
Quantità di riserva 4,5 L
Carburatore
Fa bb r i c a n t e M I KU N I
Modello ´ quantità BSR37 ´ 2
ATTENZIONE:Assicurarsi di usare olio motore che non contiene modifica-
tori antifrizione. Gli oli motore per automobili (spesso definiti
“ENERGY CONSERVING II”) contengono additivi antifrizione
che causano scivolamenti della frizione e/o frizione dello
starter, risultando in una minore durata dei componenti e
prestazioni motore inferiori.
Candela
Fabbricante/modèle NGK / BPR7ES o
DENSO / W22EPR-U
Distanza 0,7–0,8 mm
Tipo di frizioneUmida, a più dischi
Trasmissione
Sistema di riduzione primaria Ingranaggio cilindrico
Rapporto di riduzione primaria 1,660
Sistema di riduzione
secondaria Trasmissione ad albero
Rapporto di riduzione
secondaria 2,875
Tipo di trasmissione A 5 rapporti, sempre in presa
Selettore cambio Azionamento con il piede sinistro
Rapporti di riduzione
1ª 2,353
2ª 1,667
3ª 1,286
4ª 1,032
5ª 0,853
Parte ciclistica
Tipo di telaio Telaio di sostegno doppio
Angolo di incidenza 33°
Avancorsa
XVS1100 136 mm
XVS1100A 132 mm
H_5KS.book Page 2 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-3
8
Pneumatici
XVS1100
Davanti
Tipo Tubo
Misura 110/90-18 61S
Fabbricante/
modello Bridgestone / EXEDRA L309
Dunlop / K555F
Po st e r i o re
Tipo Tubo
Misura 170/80-15 M/C 77S
Fabbricante/
modello Bridgestone / EXEDRA G546
Dunlop / K555
Carico massimo* 200 kg (soltanto per la D, A, SF)
201 kg (tranne che per la D, A, SF)
Pressione pneumatici (misu-
rata a pneumatici freddi)
Fino a 90 kg*
Davanti 200 kPa (2,00 kg/cm
2, 2,00 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Davanti 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale di pilota, passeggero, carico e accessoriXVS1100A
Davanti
Tipo Tubo
Misura 130/90-16 67S
Fabbricante/
modello Dunlop / D404F
Po s t e r i o r e
Tipo Tubo
Misura 170/80-15 M/C 77S
Fabbricante/
modello Dunlop / D404G
Carico massimo* 200 kg
Pressione pneumatici (misu-
rata a pneumatici freddi)
Fino a 90 kg*
Davanti 225 kPa (2,25 kg/cm
2, 2,25 bar)
Posteriore 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg–massimo*
Davanti 225 kPa (2,25 kg/cm2, 2,25 bar)
Posteriore 250 kPa (2,50 kg/cm2, 2,50 bar)
* Peso totale di pilota, passeggero, carico e accessori
H_5KS.book Page 3 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-4
8
Ruote
XVS1100
Davanti
Tipo Raggio
Misura 18 ´ 2,15
Po s t e r i o r e
Tipo Raggio
Misura 15M/C ´ MT4,50
XVS1100A
Davanti
Tipo Raggio
Misura 16 ´ 3,00
Po s t e r i o r e
Tipo Raggio
Misura 15M/C ´ MT4,50
Freni
Davanti
Tipo Freno a dopplo disco
Funzionamento Azionamento con la mano
destra
Fluido DOT 4
Po s t e r i o r e
Tipo Freno a sigbolo disco
Funzionamento Azionamento con il piede destro
Fluido DOT 4Sospensione
Davanti Forcella telescopica
Posteriore Forcellone
(sospensione a collegamento)
Molla/ammortizzatore
Davanti Molla elicoidale / ammortizza-
tore a bagno d’olio
Posteriore Molla elicoidale / ammortizza-
tore a gas-bagno d’olio, preca-
rica molla regolabile
Corsa della ruota
Davanti 140 mm
Posteriore 113 mm
Parte elettrica
Sistema di accensione T.C.I. (digitale)
Sistema di generatore
Tipo Magnete CA
Uscita standard 14V, 350 W 5.000 giri/min
Batteria
Modello GT14B-4
Tensione, capacità 12 V, 12 Ah
Tipo di faroLampadina al quarzo (alogena)
H_5KS.book Page 4 Monday, August 21, 2000 11:37 AM

CARATTERISTICHE TECNICHE
8-5
8
Tensione e wattaggio della lampadina ´ quantità
Faro 12 V, 60/55 W ´ 1
Luce ausiliaria 12 V, 4 W ´ 1
Luce di posizione posteriore/
freno 12 V, 5/21 W ´ 1
Freccia 12 V, 21 W ´ 4
Strumenti 14 V, 1,4 W ´ 2
Spia del livello dell’olio 12 V, 1,7 W ´ 1
Spia del folle 12 V, 1,7 W ´ 1
Spia degli indicatori di
direzione12 V, 1,7 W ´ 1
Spia problemi al motore 12 V, 1,7 W ´ 1
Spia abbagliante 12 V, 1,7 W ´ 1
Fusibili
Fusible principale 30 A
Fusible dell’impianto di
segnalazione 10 A
Fusible del contachilometri 5 A
Fusible dell’accensione 10 A
Fusible del faro 15 A
Fusible del riscaldatore del
carburatore 15 A
H_5KS.book Page 5 Monday, August 21, 2000 11:37 AM

INFORMAZIONI PER I CONSUMATORI
9
Numeri di identificazione ................................................................... 9-1
Numero di identificazione della chiave .............................................. 9-1
Numero di identificazione del veicolo ................................................ 9-1
Etichetta del modello ......................................................................... 9-2
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

9-1
9
HAU01039
9-INFORMAZIONI PER I CONSUMATORI
HAU02944
Numeri di identificazione Riportare il numero di identificazione della
chiave, il numero di identificazione del vei-
colo e le informazioni dell’etichetta del mo-
dello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimento
in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:CA-02I2. NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:CA-02I3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:CA-01IHAU01041
Numero di identificazione della
chiave Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ri-
portare questo numero nell’apposito spazio
ed usarlo come riferimento per ordinare
una chiave nuova.
HAU01043
Numero di identificazione del
veicolo Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:@ Il numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per immatricolarlo presso le auto-
rità competenti. @
1. Numero di identificazione della chiave
1. Numero di identificazione del veicolo
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU01804*
Etichetta del modello L’etichetta del modello è applicata al telaio
sotto alla sella del pilota (vedere pagina
3-11 [XVS1100] o 3-13 [XVS1100A] per le
procedure di rimozione e di installazione
della sella del pilota). Riportare le informa-
zioni di questa etichetta nell’apposito spa-
zio. Queste informazioni sono necessarie
per ordinare i ricambi presso i concessiona-
ri Yamaha.1. Etichetta del modello
H_5KS.book Page 2 Monday, August 21, 2000 11:37 AM

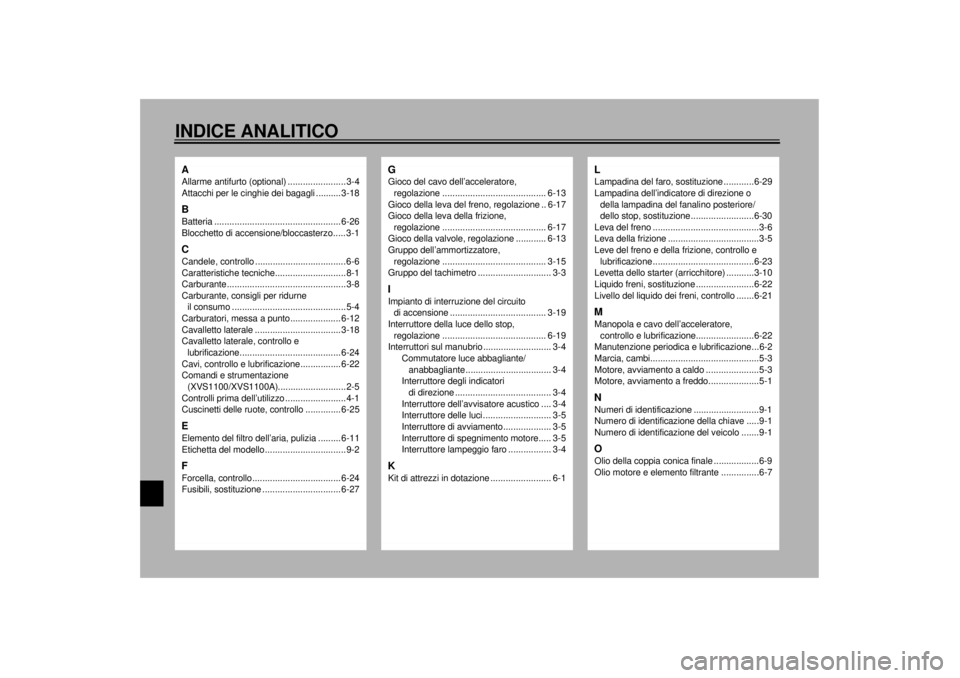

10-INDICE ANALITICOAAllarme antifurto (optional) ....................... 3-4
Attacchi per le cinghie dei bagagli .......... 3-18BBatteria .................................................. 6-26
Blocchetto di accensione/bloccasterzo..... 3-1CCandele, controllo ....................................6-6
Caratteristiche tecniche............................8-1
Carburante...............................................3-8
Carburante, consigli per ridurne
il consumo .............................................5-4
Carburatori, messa a punto.................... 6-12
Cavalletto laterale .................................. 3-18
Cavalletto laterale, controllo e
lubrificazione........................................ 6-24
Cavi, controllo e lubrificazione................ 6-22
Comandi e strumentazione
(XVS1100/XVS1100A)...........................2-5
Controlli prima dell’utilizzo ........................4-1
Cuscinetti delle ruote, controllo .............. 6-25EElemento del filtro dell’aria, pulizia ......... 6-11
Etichetta del modello................................9-2FForcella, controllo................................... 6-24
Fusibili, sostituzione ............................... 6-27
GGioco del cavo dell’acceleratore,
regolazione ......................................... 6-13
Gioco della leva del freno, regolazione .. 6-17
Gioco della leva della frizione,
regolazione ......................................... 6-17
Gioco della valvole, regolazione ............ 6-13
Gruppo dell’ammortizzatore,
regolazione ......................................... 3-15
Gruppo del tachimetro ............................. 3-3IImpianto di interruzione del circuito
di accensione ...................................... 3-19
Interruttore della luce dello stop,
regolazione ......................................... 6-19
Interruttori sul manubrio ........................... 3-4
Commutatore luce abbagliante/
anabbagliante.................................. 3-4
Interruttore degli indicatori
di direzione ...................................... 3-4
Interruttore dell’avvisatore acustico.... 3-4
Interruttore delle luci ........................... 3-5
Interruttore di avviamento................... 3-5
Interruttore di spegnimento motore..... 3-5
Interruttore lampeggio faro ................. 3-4KKit di attrezzi in dotazione ........................ 6-1
LLampadina del faro, sostituzione ............6-29
Lampadina dell’indicatore di direzione o
della lampadina del fanalino posteriore/
dello stop, sostituzione.........................6-30
Leva del freno ..........................................3-6
Leva della frizione ....................................3-5
Leve del freno e della frizione, controllo e
lubrificazione........................................6-23
Levetta dello starter (arricchitore) ...........3-10
Liquido freni, sostituzione .......................6-22
Livello del liquido dei freni, controllo .......6-21MManopola e cavo dell’acceleratore,
controllo e lubrificazione.......................6-22
Manutenzione periodica e lubrificazione...6-2
Marcia, cambi...........................................5-3
Motore, avviamento a caldo .....................5-3
Motore, avviamento a freddo....................5-1NNumeri di identificazione ..........................9-1
Numero di identificazione della chiave .....9-1
Numero di identificazione del veicolo .......9-1OOlio della coppia conica finale ..................6-9
Olio motore e elemento filtrante ...............6-7
H_5KS.book Page 1 Monday, August 21, 2000 11:37 AM

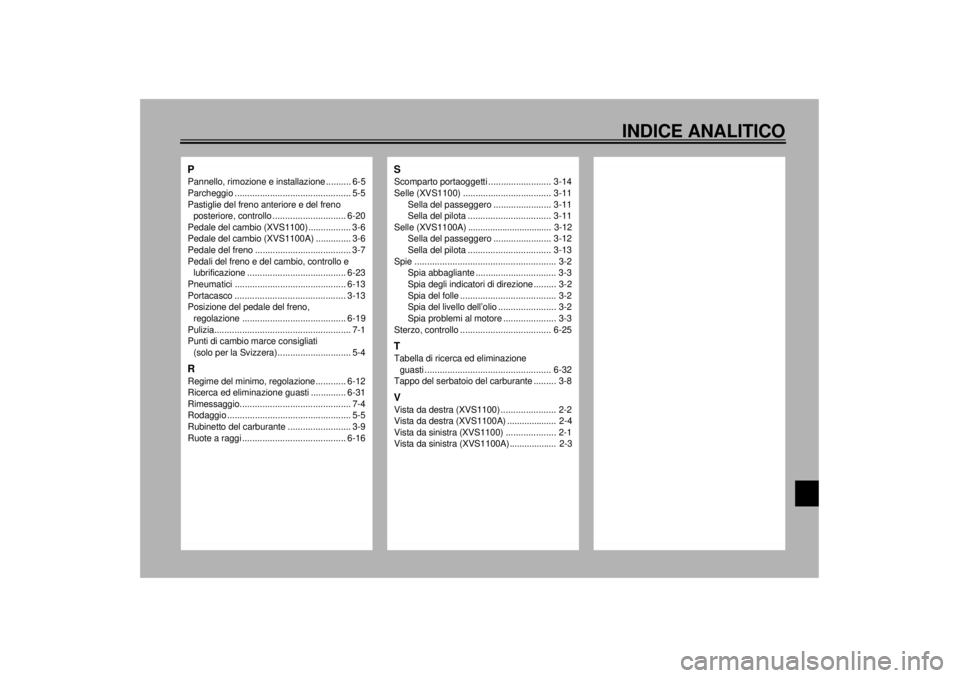

INDICE ANALITICO
PPannello, rimozione e installazione .......... 6-5
Parcheggio .............................................. 5-5
Pastiglie del freno anteriore e del freno
posteriore, controllo ............................. 6-20
Pedale del cambio (XVS1100) ................. 3-6
Pedale del cambio (XVS1100A) .............. 3-6
Pedale del freno ...................................... 3-7
Pedali del freno e del cambio, controllo e
lubrificazione ....................................... 6-23
Pneumatici ............................................ 6-13
Portacasco ............................................ 3-13
Posizione del pedale del freno,
regolazione ......................................... 6-19
Pulizia...................................................... 7-1
Punti di cambio marce consigliati
(solo per la Svizzera)............................. 5-4RRegime del minimo, regolazione............ 6-12
Ricerca ed eliminazione guasti .............. 6-31
Rimessaggio............................................ 7-4
Rodaggio ................................................. 5-5
Rubinetto del carburante ......................... 3-9
Ruote a raggi ......................................... 6-16
SScomparto portaoggetti ......................... 3-14
Selle (XVS1100) ................................... 3-11
Sella del passeggero ....................... 3-11
Sella del pilota ................................. 3-11
Selle (XVS1100A) .................................. 3-12
Sella del passeggero ....................... 3-12
Sella del pilota ................................. 3-13
Spie ........................................................ 3-2
Spia abbagliante ................................ 3-3
Spia degli indicatori di direzione ......... 3-2
Spia del folle ...................................... 3-2
Spia del livello dell’olio ....................... 3-2
Spia problemi al motore ..................... 3-3
Sterzo, controllo .................................... 6-25TTabella di ricerca ed eliminazione
guasti .................................................. 6-32
Tappo del serbatoio del carburante ......... 3-8VVista da destra (XVS1100) ...................... 2-2
Vista da destra (XVS1100A) .................... 2-4
Vista da sinistra (XVS1100) .................... 2-1
Vista da sinistra (XVS1100A) ................... 2-3
H_5KS.book Page 2 Monday, August 21, 2000 11:37 AM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM
