CARACTÉRISTIQUES
8-2
8
Quantité
Sans changement du filtre à
huile3,0 l
Avec changement du filtre à
huile 3,1 l
Quantité totale (moteur sec) 3,6 l
Huile de couple conique arrière
Type Huile pour engrenages hypoïdes
SAE80API “GL-4”
Quantité 0,2 l
Filtre à airÉlément de type sec
Carburant
Type Essence ordinaire sans plomb
Capacité du réservoir 17 l
Quantité de la réserve 4,5 l
Carburateur
Fabricant MIKUNI
Modèle ´ quantité BSR37 ´ 2
ATTENTION:Veiller à ce que l’huile de moteur utilisée ne contienne pas d’additifs
antifriction. Les huiles pour automobiles (portant souvent la dési-
gnation “ENERGY CONSERVINGI
II II
II I
”) contiennent des additifs
antifriction. Ceux-ci feront patiner l’embrayage et/ou l’embrayage
de démarreur, ce qui provoquera une réduction de la durabilité des
organes et du rendement.
Bougies
Fabricant/modèle NGK / BPR7ES ou
DENSO / W22EPR-U
Écartement des électrodes 0,7 à 0,8 mm
EmbrayageHumide, multidisque
Transmission
Système de réduction primaire Engrenage à denture droite
Taux de réduction primaire 1,660
Système de réduction secondaire Entraînement par arbre
Taux de réduction secondaire 2,875
Type de boîte de vitesses Prise constante, 5 rapports
Commande Pied gauche
Taux de réduction
1re 2,353
2e 1,667
3e 1,286
4e 1,032
5e 0,853
Partie cycle
Type de cadre Double berceau
Angle de chasse 33°
Chasse
XVS1100 136 mm
XVS1100A 132 mm
F_5KS.book Page 2 Thursday, August 17, 2000 11:12 AM

CARACTÉRISTIQUES
8-3
8
Pneus
XVS1100
Avant
type Avec chambre
taille 110/90-18 61S
fabricant/modèle Bridgestone / EXEDRA L309
Dunlop / K555F
Arrière
type Avec chambre
taille 170/80-15M/C 77S
fabricant/modèle Bridgestone / EXEDRA G546
Dunlop / K555
Charge maximale* 200 kg (D, A, SF)
201 kg (excepté D, A, SF)
Pression de gonflage
(contrôlé les pheus froids)
Jusqu’à 90 kg*
avant 200 kPa (2,00 kg/cm
2, 2,00 bar)
arrière 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg à maximale*
avant 225 kPa (2,25 kg/cm2, 2,25 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoiresXVS1100A
Avant
type Avec chambre
taille 130/90-16 67S
fabricant/modèle Dunlop / D404F
Arrière
type Avec chambre
taille 170/80-15M/C 77S
fabricant/modèle Dunlop / D404G
Charge maximale* 200 kg
Pression de gonflage
(contrôlé les pheus froids)
Jusqu’à 90 kg*
avant 225 kPa (2,25 kg/cm
2, 2,25 bar)
arrière 225 kPa (2,25 kg/cm2, 2,25 bar)
90 kg à maximale*
avant 225 kPa (2,25 kg/cm2, 2,25 bar)
arrière 250 kPa (2,50 kg/cm2, 2,50 bar)
* Poids total du pilote, du passager, du chargement et des accessoires
F_5KS.book Page 3 Thursday, August 17, 2000 11:12 AM

CARACTÉRISTIQUES
8-4
8
Roues
XVS1100
Avant
type À rayons
taille 18 ´ 2,15
Arrière
type À rayons
taille 15M/C ´ MT4,50
XVS1100A
Avant
type À rayons
taille 16 ´ 3,00
Arrière
type À rayons
taille 15M/C ´ MT4,50
Freins
Avant
type Double disque
commande Main droite
liquide DOT 4
Arrière
type Monodisque
commande Pied droit
liquide DOT 4Suspension
Avant Fourche télescopique
Arrière Bras oscillant (suspension à liaison)
Ressort/amortisseur
Avant Ressort hélicoïdal / amortisseur
hydraulique
Arrière Ressort hélicoïdal / amortisseur
hydro-pneumatique, précontrainte de
ressort réglable
Débattement de roue
Avant 140 mm
Arrière 113 mm
Partie électrique
Système d’allumage Boîtier d’allumage électronique
(T.C.I.)
Système de charge
type Alternateur avec rotor à aimantation
permanente
puissance standard 14 V, 350 W à 5.000 tr/mn
Batterie
modèle GT14B-4
voltage, capacité 12 V, 12 Ah
Type de phareAmpoule à quartz (halogène)
F_5KS.book Page 4 Thursday, August 17, 2000 11:12 AM

CARACTÉRISTIQUES
8-5
8
Voltage et wattage d’ampoule ´
quantité
Phare 12 V, 60/55 W ´ 1
Veilleuse 12 V, 4 W ´ 1
Feu arrière/stop 12 V, 5/21 W ´ 1
Clignotant 12 V, 21 W ´ 4
Éclairage des instruments 14 V, 1,4 W ´ 2
Témoin d’avertissement du niveau
d’huile12 V, 1,7 W ´ 1
Témoin de point mort 12 V, 1,7 W ´ 1
Témoin des clignotants 12 V, 1,7 W ´ 1
Témoin d’avertissement de panne
du moteur12 V, 1,7 W ´ 1
Témoin de feu de route 12 V, 1,7 W ´ 1
Fusibles
Fusible principal 30 A
Fusible du système de
signalisation 10 A
Fusible du compteur kilométrique 5 A
Fusible d’allumage 10 A
Fusible de phare 15 A
Fusible du système de réchauffeur
de carburateur 15 A
F_5KS.book Page 5 Thursday, August 17, 2000 11:12 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9
Numéros d’identification................................................................................ 9-1
Numéro d’identification de la clé .................................................................. 9-1
Numéro d’identification du véhicule ............................................................. 9-1
Étiquette des codes du modèle ....................................................................... 9-2
F_5KS.book Page 1 Thursday, August 17, 2000 11:12 AM

9-1
9
FAU01039
9-RENSEIGNEMENTS COMPLÉMENTAIRES
FAU02944
Numéros d’identificationInscrire le numéro d’identification de la clé, le
numéro d’identification du véhicule et les codes
figurant sur l’étiquette du modèle aux emplace-
ments prévus, pour référence lors de la com-
mande de pièces de rechange auprès d’un con-
cessionnaire Yamaha ou en cas de vol du
véhicule.
1. NUMÉRO D’IDENTIFICATION DE LA
CLÉ :CA-02F2. NUMÉRO D’IDENTIFICATION DU
VÉHICULE :CA-02F3. RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DE MODÈLE :CA-01FFAU01041
Numéro d’identification de la clé Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce numéro à
l’endroit prévu et s’y référer lors de la com-
mande d’une nouvelle clé.
FAU01043
Numéro d’identification du véhicule Le numéro d’identification du véhicule est poin-
çonné sur le tube de direction. Inscrire ce nu-
méro à l’endroit prévu.N.B.:@ Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est requis
lors de son immatriculation. @
1. Numéro d’identification de la clé
1. Numéro d’identification du véhicule
F_5KS.book Page 1 Thursday, August 17, 2000 11:12 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU01804*
Étiquette des codes du modèle L’étiquette du modèle est collée sur le cadre,
sous la selle du pilote. (Voir les explications re-
latives à la dépose et la mise en place de la selle
du pilote à la page 3-11 [XVS1100] ou 3-13
[XVS1100A].) Inscrire les renseignements re-
pris sur cette étiquette dans l’espace prévu à cet
effet. Ces renseignements seront nécessaires
lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha.1. Étiquette des codes du modèle
F_5KS.book Page 2 Thursday, August 17, 2000 11:12 AM

10-INDEXAAccroche-casque............................................. 3-13
Alarme antivol .................................................. 3-4
Amortisseur, réglage....................................... 3-15
Ampoule de clignotant ou de feu arrière/
stop, remplacement ...................................... 6-30
Ampoule du phare, remplacement ................. 6-29BBagages, supports de sangle de fixation ........ 3-18
Batterie ............................................................ 6-26
Béquille latérale .............................................. 3-18
Béquille latérale, contrôle et lubrification ...... 6-24
Bougies, contrôle .............................................. 6-6CCâble des gaz, réglage du jeu ......................... 6-13
Câbles, contrôle et lubrification ..................... 6-22
Cache, dépose et repose.................................... 6-5
Caractéristiques................................................. 8-1
Carburant .......................................................... 3-8
Carburant, économies ....................................... 5-4
Carburateurs, réglage ...................................... 6-12
Changement de vitesse, points recommandés
(Suisse) ........................................................... 5-4
Combinés de contacteurs .................................. 3-4
Appel de phare............................................ 3-4
Avertisseur .................................................. 3-4
Clignotants .................................................. 3-4
Coupe-circuit du moteur ............................ 3-5
Démarreur ................................................... 3-5
Éclairage ..................................................... 3-5
Inverseur feu de route/feu de croisement... 3-4
Commandes et instruments
(XVS1100/XVS1100A) ................................ 2-5
Compartiment de rangement .......................... 3-14
Compteur de vitesse ......................................... 3-3
Contacteur à clé/antivol.................................... 3-1
Contrôles avant utilisation................................ 4-1
Coupe-circuit d’allumage, système................ 3-19DDémarrage moteur chaud ................................. 5-3
Démarrage moteur froid ................................... 5-1
Dépannages .................................................... 6-31
Direction, contrôle .......................................... 6-25EEmbrayage, levier............................................. 3-5
Entretiens et graissages périodiques ................ 6-2
Étiquette des codes du modèle ......................... 9-2FFeu stop sur frein arrière, réglage
du contacteur ................................................ 6-19
Filtre à air, nettoyage de l’élément................. 6-11
Fourche, contrôle ............................................ 6-24
Frein, levier....................................................... 3-6
Frein, pédale ..................................................... 3-7
Frein, réglage de la pédale ............................. 6-19
Fusibles, remplacement .................................. 6-27HHuile de couple conique arrière ....................... 6-9
Huile moteur et élément de filtre ..................... 6-7
LLevier de frein, réglage de la garde ................ 6-17
Levier d’embrayage, réglage de la garde ....... 6-17
Leviers de frein et d’embrayage,
contrôle et lubrification ................................ 6-23
Liquide de frein, changement ......................... 6-22
Liquide de frein, contrôle du niveau............... 6-21NNuméro d’identification de la clé ..................... 9-1
Numéro d’identification du véhicule ................ 9-1PPannes, diagnostics ......................................... 6-32
Pédale de frein et sélecteur,
contrôle et lubrification ................................ 6-23
Plaquettes de frein, contrôle............................ 6-20
Pneus ............................................................... 6-13
Poignée et câble des gaz,
contrôle et lubrification ................................ 6-22RRalenti du moteur, réglage .............................. 6-12
Remisage ........................................................... 7-4
Réservoir de carburant, bouchon ...................... 3-8
Robinet de carburant ......................................... 3-9
Rodage du moteur ............................................. 5-5
Roues à rayons ................................................ 6-16
Roulements de roue, contrôle ......................... 6-25
F_5KS.book Page 1 Thursday, August 17, 2000 11:12 AM

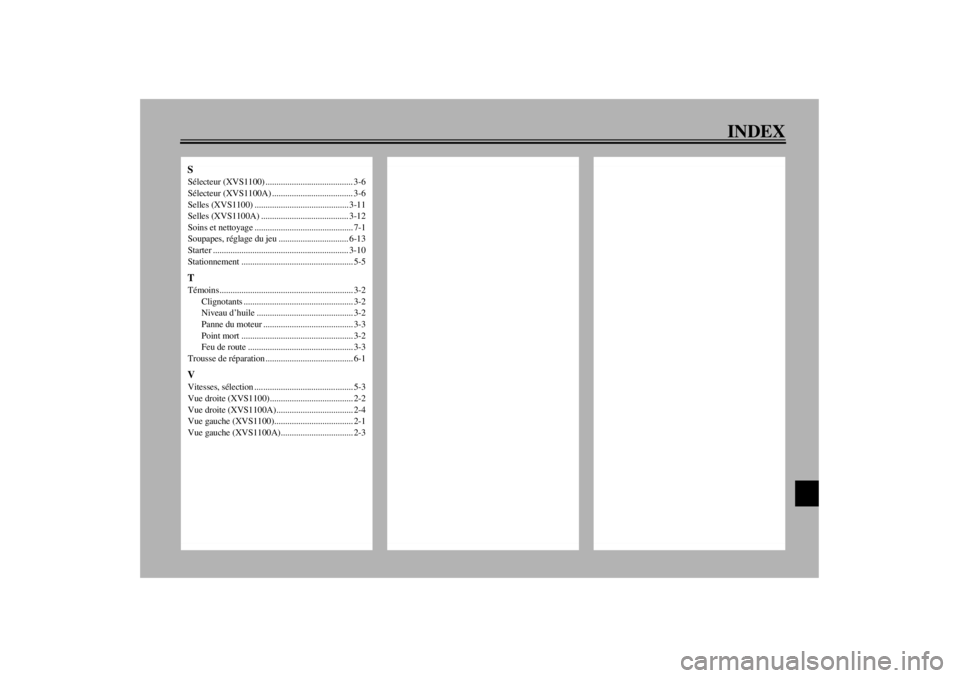

INDEX
SSélecteur (XVS1100) ........................................ 3-6
Sélecteur (XVS1100A) ..................................... 3-6
Selles (XVS1100) ........................................... 3-11
Selles (XVS1100A) ........................................ 3-12
Soins et nettoyage ............................................. 7-1
Soupapes, réglage du jeu ................................ 6-13
Starter .............................................................. 3-10
Stationnement ................................................... 5-5TTémoins............................................................. 3-2
Clignotants .................................................. 3-2
Niveau d’huile ............................................ 3-2
Panne du moteur ......................................... 3-3
Point mort ................................................... 3-2
Feu de route ................................................ 3-3
Trousse de réparation ........................................ 6-1VVitesses, sélection ............................................. 5-3
Vue droite (XVS1100)...................................... 2-2
Vue droite (XVS1100A)................................... 2-4
Vue gauche (XVS1100).................................... 2-1
Vue gauche (XVS1100A)................................. 2-3
F_5KS.book Page 2 Thursday, August 17, 2000 11:12 AM

F_5eb_Toc0.fm Page 2 Wednesday, February 2, 2000 2:02 PM
