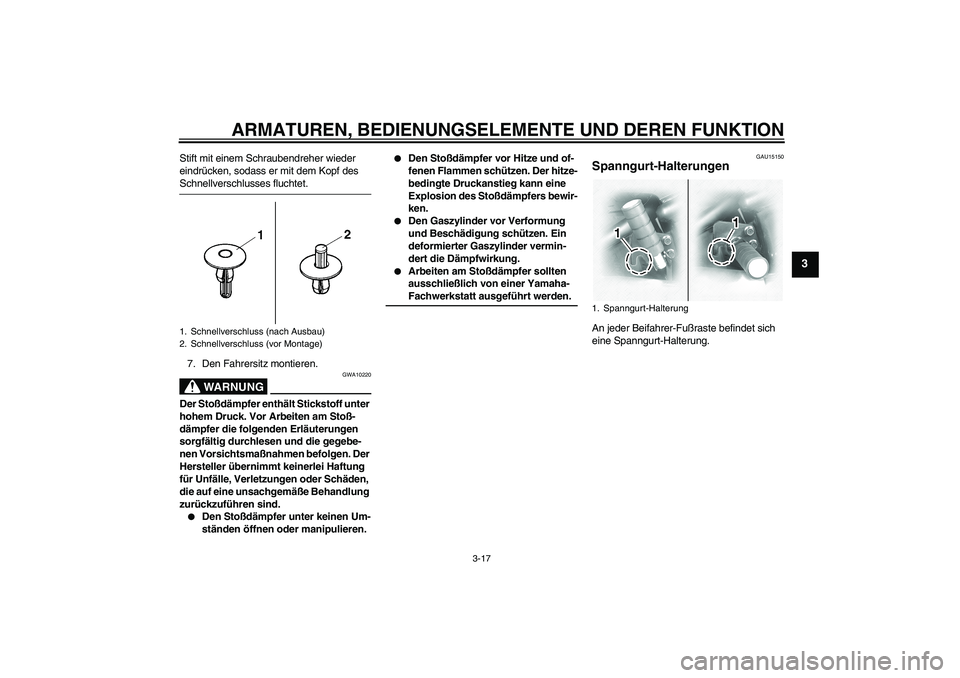

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
Stift mit einem Schraubendreher wieder
eindrücken, sodass er mit dem Kopf des Schnellverschlusses fluchtet.
7. Den Fahrersitz montieren.
WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.

Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.


Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.


Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.


Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15150
Spanngurt-Halterungen An jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
1. Schnellverschluss (nach Ausbau)
2. Schnellverschluss (vor Montage)
1. Spanngurt-Halterung
U5YSG1G0.book Page 17 Tuesday, November 8, 2005 10:11 AM

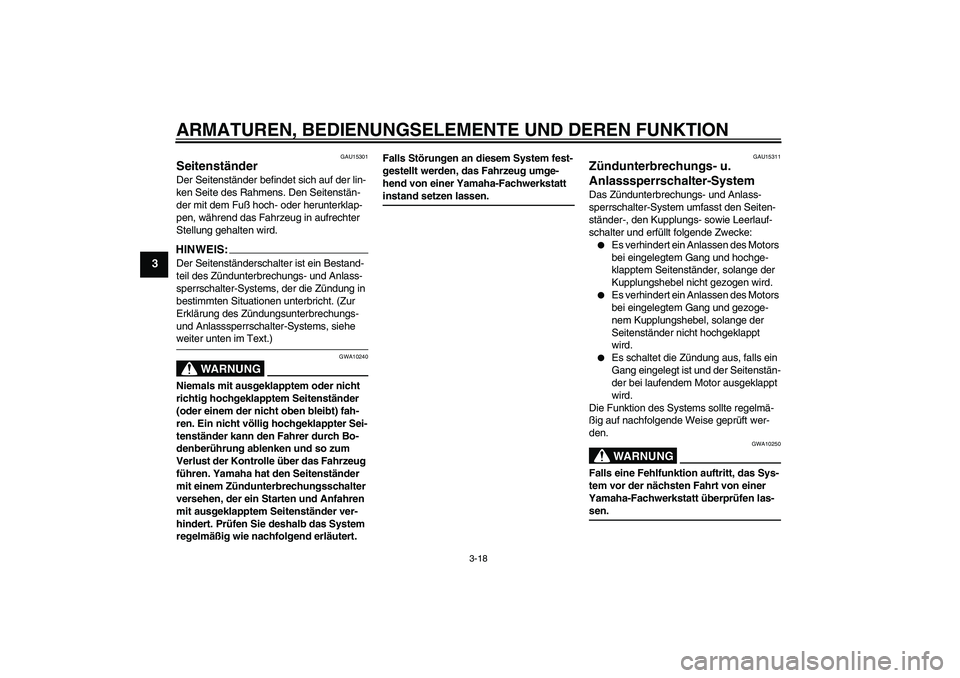

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU15311
Zündunterbrechungs- u.
Anlasssperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:

Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.


Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.


Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Sys-
tem vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
U5YSG1G0.book Page 18 Tuesday, November 8, 2005 10:11 AM

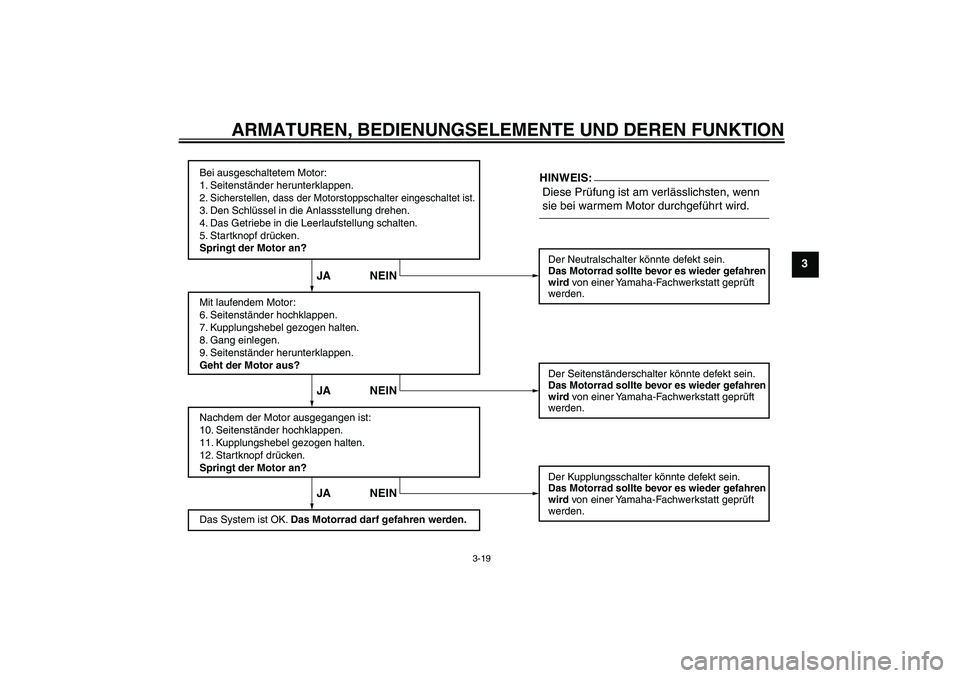

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEINHINWEIS:
U5YSG1G0.book Page 19 Tuesday, November 8, 2005 10:11 AM

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15591
Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.U5YSG1G0.book Page 1 Tuesday, November 8, 2005 10:11 AM

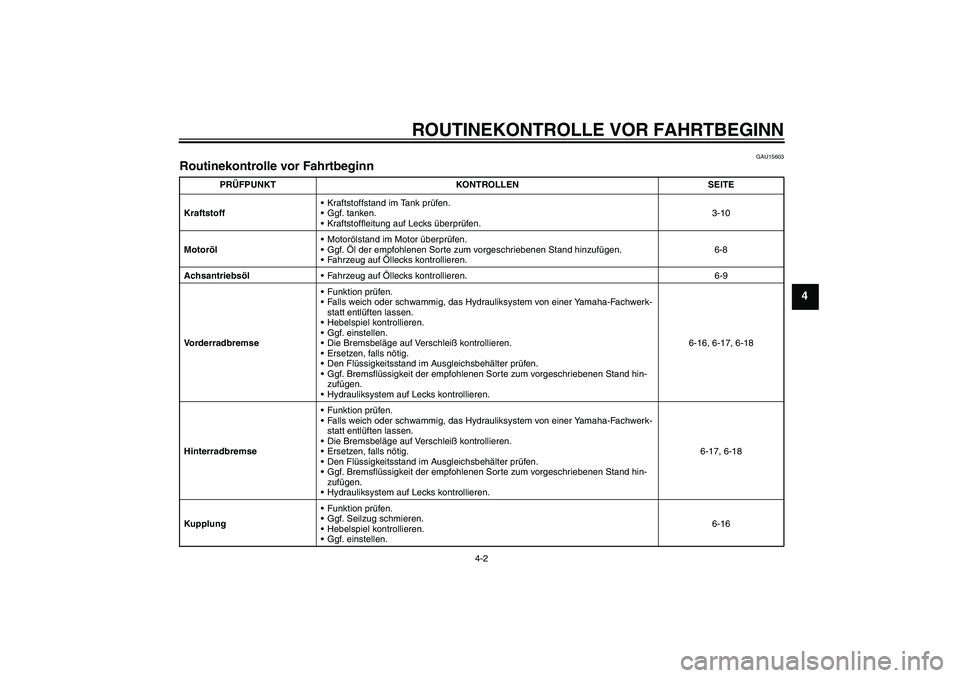

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15603
Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen.
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen .3-10
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-8
AchsantriebsölFahrzeug auf Öllecks kontrollieren. 6-9
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Hebelspiel kontrollieren.
Ggf. einstellen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-16, 6-17, 6-18
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-17, 6-18
KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-16
U5YSG1G0.book Page 2 Tuesday, November 8, 2005 10:11 AM

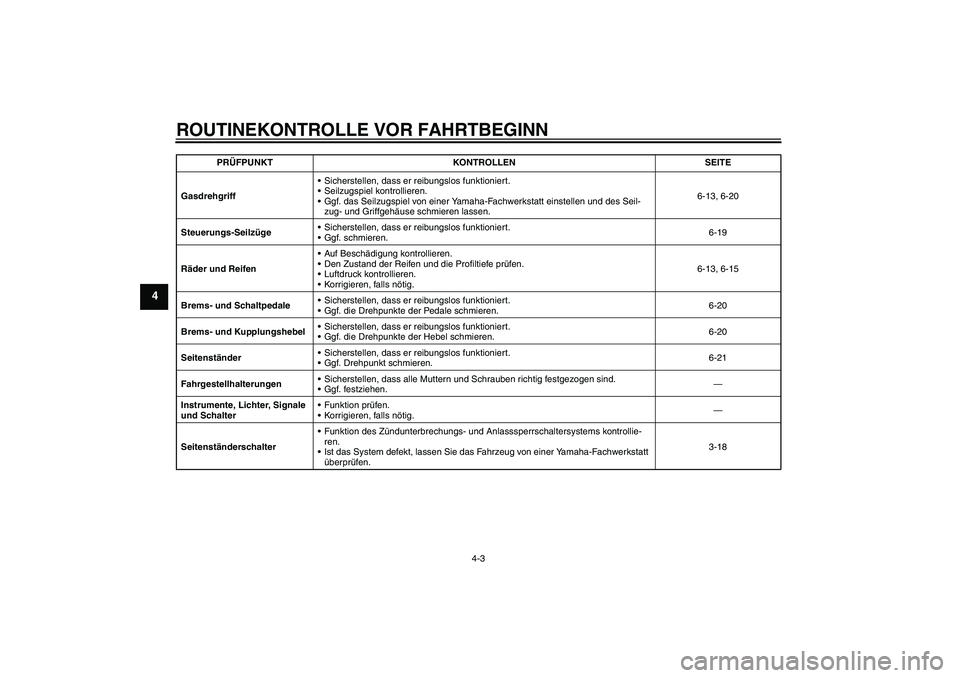

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-13, 6-20
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-19
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-13, 6-15
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-20
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-20
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-21
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.—
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-18 PRÜFPUNKT KONTROLLEN SEITE
U5YSG1G0.book Page 3 Tuesday, November 8, 2005 10:11 AM

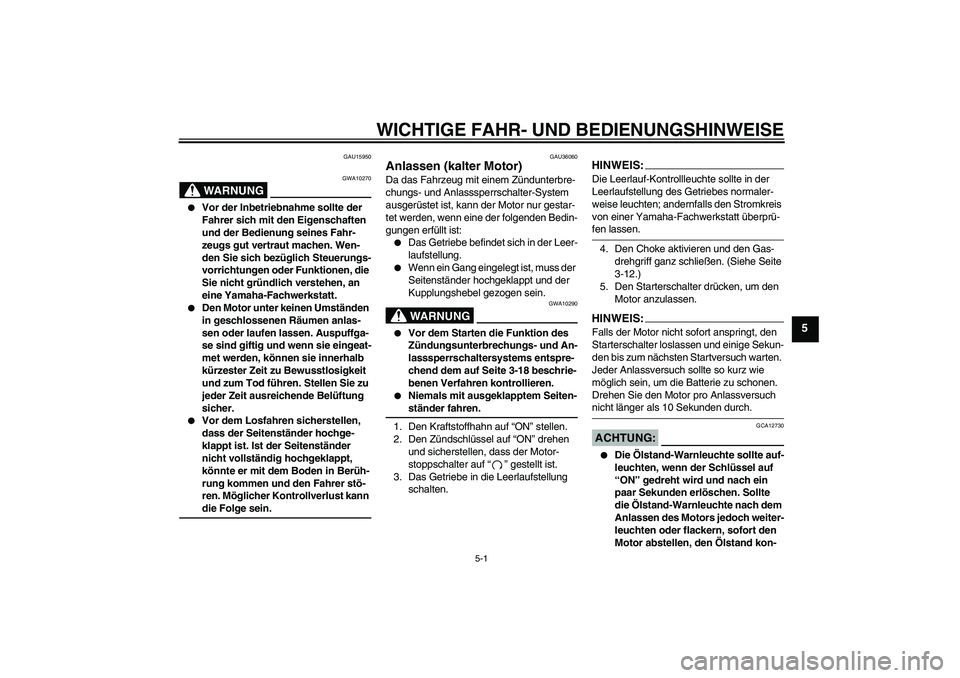

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-1
5
GAU15950
WARNUNG
GWA10270


Vor der Inbetriebnahme sollte der
Fahrer sich mit den Eigenschaften
und der Bedienung seines Fahr-
zeugs gut vertraut machen. Wen-
den Sie sich bezüglich Steuerungs-
vorrichtungen oder Funktionen, die
Sie nicht gründlich verstehen, an
eine Yamaha-Fachwerkstatt.


Den Motor unter keinen Umständen
in geschlossenen Räumen anlas-
sen oder laufen lassen. Auspuffga-
se sind giftig und wenn sie eingeat-
met werden, können sie innerhalb
kürzester Zeit zu Bewusstlosigkeit
und zum Tod führen. Stellen Sie zu
jeder Zeit ausreichende Belüftung
sicher.


Vor dem Losfahren sicherstellen,
dass der Seitenständer hochge-
klappt ist. Ist der Seitenständer
nicht vollständig hochgeklappt,
könnte er mit dem Boden in Berüh-
rung kommen und den Fahrer stö-
ren. Möglicher Kontrollverlust kann die Folge sein.
GAU36060
Anlassen (kalter Motor) Da das Fahrzeug mit einem Zündunterbre-
chungs- und Anlasssperrschalter-System
ausgerüstet ist, kann der Motor nur gestar-
tet werden, wenn eine der folgenden Bedin-
gungen erfüllt ist:

Das Getriebe befindet sich in der Leer-
laufstellung.


Wenn ein Gang eingelegt ist, muss der
Seitenständer hochgeklappt und der
Kupplungshebel gezogen sein.WARNUNG
GWA10290


Vor dem Starten die Funktion des
Zündungsunterbrechungs- und An-
lasssperrschaltersystems entspre-
chend dem auf Seite 3-18 beschrie-
benen Verfahren kontrollieren.


Niemals mit ausgeklapptem Seiten-ständer fahren.
1. Den Kraftstoffhahn auf “ON” stellen.
2. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
3. Das Getriebe in die Leerlaufstellung
schalten.
HINWEIS:Die Leerlauf-Kontrollleuchte sollte in der
Leerlaufstellung des Getriebes normaler-
weise leuchten; andernfalls den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-fen lassen.
4. Den Choke aktivieren und den Gas-
drehgriff ganz schließen. (Siehe Seite
3-12.)
5. Den Starterschalter drücken, um den
Motor anzulassen.HINWEIS:Falls der Motor nicht sofort anspringt, den
Starterschalter loslassen und einige Sekun-
den bis zum nächsten Startversuch warten.
Jeder Anlassversuch sollte so kurz wie
möglich sein, um die Batterie zu schonen.
Drehen Sie den Motor pro Anlassversuch nicht länger als 10 Sekunden durch.ACHTUNG:
GCA12730


Die Ölstand-Warnleuchte sollte auf-
leuchten, wenn der Schlüssel auf
“ON” gedreht wird und nach ein
paar Sekunden erlöschen. Sollte
die Ölstand-Warnleuchte nach dem
Anlassen des Motors jedoch weiter-
leuchten oder flackern, sofort den
Motor abstellen, den Ölstand kon-
U5YSG1G0.book Page 1 Tuesday, November 8, 2005 10:11 AM

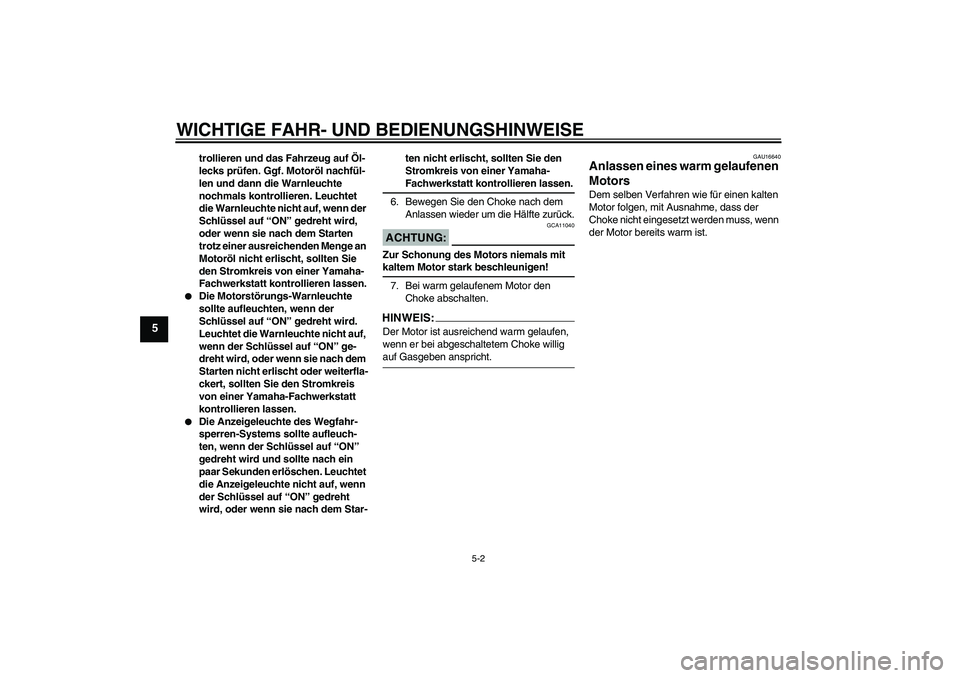

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
5
trollieren und das Fahrzeug auf Öl-
lecks prüfen. Ggf. Motoröl nachfül-
len und dann die Warnleuchte
nochmals kontrollieren. Leuchtet
die Warnleuchte nicht auf, wenn der
Schlüssel auf “ON” gedreht wird,
oder wenn sie nach dem Starten
trotz einer ausreichenden Menge an
Motoröl nicht erlischt, sollten Sie
den Stromkreis von einer Yamaha-
Fachwerkstatt kontrollieren lassen.


Die Motorstörungs-Warnleuchte
sollte aufleuchten, wenn der
Schlüssel auf “ON” gedreht wird.
Leuchtet die Warnleuchte nicht auf,
wenn der Schlüssel auf “ON” ge-
dreht wird, oder wenn sie nach dem
Starten nicht erIischt oder weiterfla-
ckert, sollten Sie den Stromkreis
von einer Yamaha-Fachwerkstatt
kontrollieren lassen.


Die Anzeigeleuchte des Wegfahr-
sperren-Systems sollte aufleuch-
ten, wenn der Schlüssel auf “ON”
gedreht wird und sollte nach ein
paar Sekunden erlöschen. Leuchtet
die Anzeigeleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht
wird, oder wenn sie nach dem Star-ten nicht erIischt, sollten Sie den
Stromkreis von einer Yamaha-
Fachwerkstatt kontrollieren lassen.
6. Bewegen Sie den Choke nach dem
Anlassen wieder um die Hälfte zurück.
ACHTUNG:
GCA11040
Zur Schonung des Motors niemals mit kaltem Motor stark beschleunigen!
7. Bei warm gelaufenem Motor den
Choke abschalten.HINWEIS:Der Motor ist ausreichend warm gelaufen,
wenn er bei abgeschaltetem Choke willig auf Gasgeben anspricht.
GAU16640
Anlassen eines warm gelaufenen
Motors Dem selben Verfahren wie für einen kalten
Motor folgen, mit Ausnahme, dass der
Choke nicht eingesetzt werden muss, wenn
der Motor bereits warm ist.
U5YSG1G0.book Page 2 Tuesday, November 8, 2005 10:11 AM

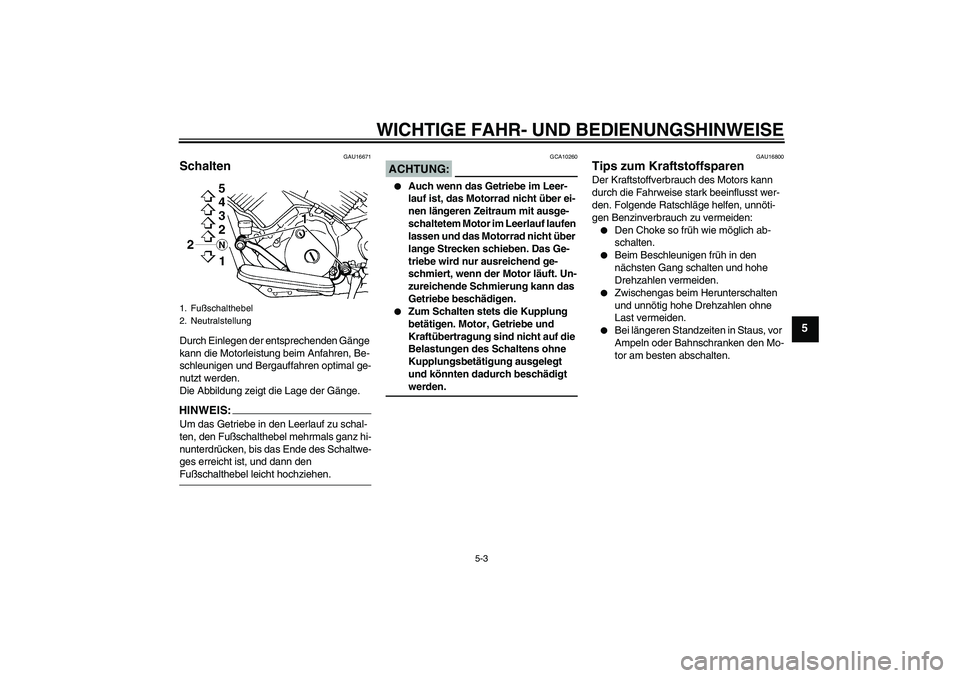

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
5
GAU16671
Schalten Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Abbildung zeigt die Lage der Gänge.HINWEIS:Um das Getriebe in den Leerlauf zu schal-
ten, den Fußschalthebel mehrmals ganz hi-
nunterdrücken, bis das Ende des Schaltwe-
ges erreicht ist, und dann den Fußschalthebel leicht hochziehen.
ACHTUNG:
GCA10260


Auch wenn das Getriebe im Leer-
lauf ist, das Motorrad nicht über ei-
nen längeren Zeitraum mit ausge-
schaltetem Motor im Leerlauf laufen
lassen und das Motorrad nicht über
lange Strecken schieben. Das Ge-
triebe wird nur ausreichend ge-
schmiert, wenn der Motor läuft. Un-
zureichende Schmierung kann das
Getriebe beschädigen.


Zum Schalten stets die Kupplung
betätigen. Motor, Getriebe und
Kraftübertragung sind nicht auf die
Belastungen des Schaltens ohne
Kupplungsbetätigung ausgelegt
und könnten dadurch beschädigt werden.
GAU16800
Tips zum Kraftstoffsparen Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:

Den Choke so früh wie möglich ab-
schalten.


Beim Beschleunigen früh in den
nächsten Gang schalten und hohe
Drehzahlen vermeiden.


Zwischengas beim Herunterschalten
und unnötig hohe Drehzahlen ohne
Last vermeiden.


Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.
1. Fußschalthebel
2. Neutralstellung
U5YSG1G0.book Page 3 Tuesday, November 8, 2005 10:11 AM

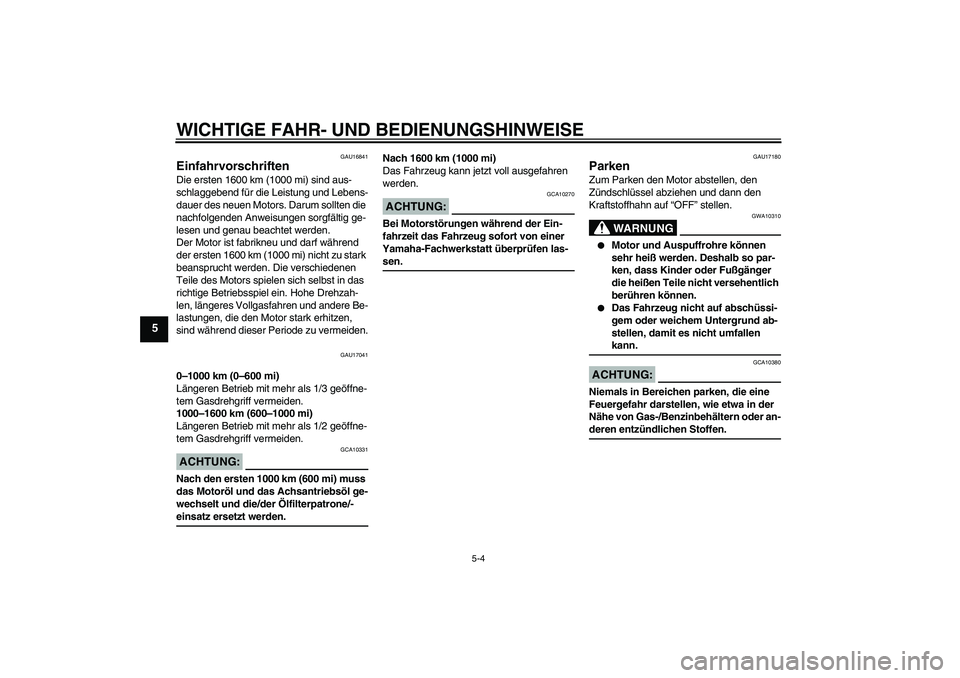

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
5
GAU16841
Einfahrvorschriften Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17041
0–1000 km (0–600 mi)
Längeren Betrieb mit mehr als 1/3 geöffne-
tem Gasdrehgriff vermeiden.
1000–1600 km (600–1000 mi)
Längeren Betrieb mit mehr als 1/2 geöffne-
tem Gasdrehgriff vermeiden.ACHTUNG:
GCA10331
Nach den ersten 1000 km (600 mi) muss
das Motoröl und das Achsantriebsöl ge-
wechselt und die/der Ölfilterpatrone/-einsatz ersetzt werden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:
GCA10270
Bei Motorstörungen während der Ein-
fahrzeit das Fahrzeug sofort von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
GAU17180
Parken Zum Parken den Motor abstellen, den
Zündschlüssel abziehen und dann den
Kraftstoffhahn auf “OFF” stellen.
WARNUNG
GWA10310


Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.


Das Fahrzeug nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen kann.
ACHTUNG:
GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-deren entzündlichen Stoffen.
U5YSG1G0.book Page 4 Tuesday, November 8, 2005 10:11 AM
