YAMAHA XVS1100A 2006 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2006, Model line: XVS1100A, Model: YAMAHA XVS1100A 2006Pages: 84, PDF-Größe: 16.33 MB

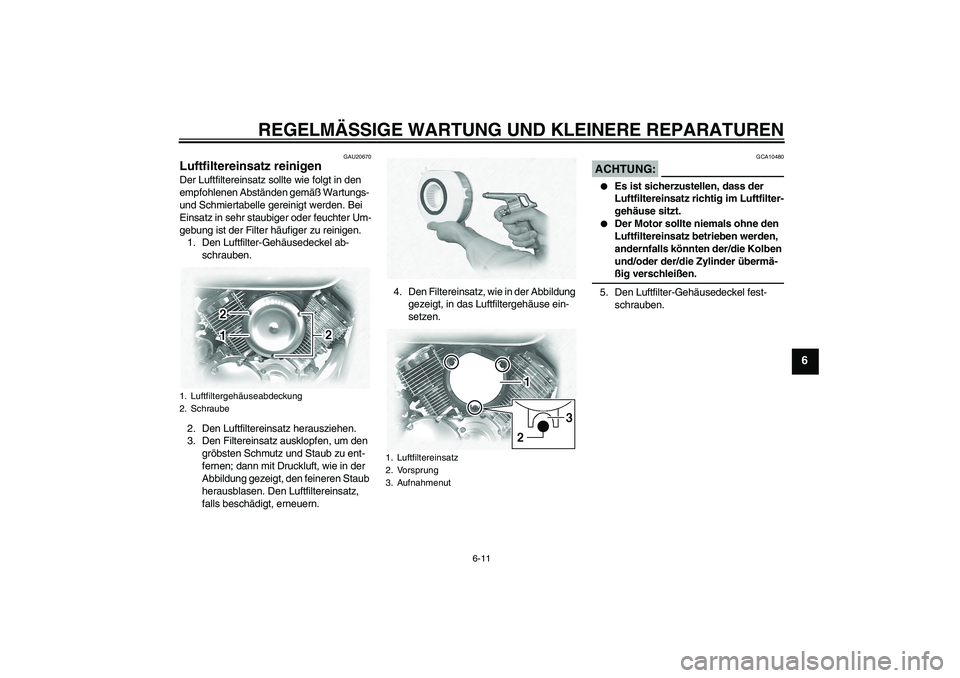

Page 51 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
6
GAU20670
Luftfiltereinsatz reinigen Der Luftfiltereinsatz sollte wie folgt in den
empfohlenen Abständen gemäß Wartungs-
und Schmiertabelle gereinigt werden. Bei
Einsatz in sehr staubiger oder feuchter Um-
gebung ist der Filter häufiger zu reinigen.
1. Den Luftfilter-Gehäusedeckel ab-
schrauben.
2. Den Luftfiltereinsatz herausziehen.
3. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen; dann mit Druckluft, wie in der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.4. Den Filtereinsatz, wie in der Abbildung
gezeigt, in das Luftfiltergehäuse ein-
setzen.
ACHTUNG:
GCA10480
Es ist sicherzustellen, dass der
Luftfiltereinsatz richtig im Luftfilter-
gehäuse sitzt.
Der Motor sollte niemals ohne den
Luftfiltereinsatz betrieben werden,
andernfalls könnten der/die Kolben
und/oder der/die Zylinder übermä-ßig verschleißen.
5. Den Luftfilter-Gehäusedeckel fest-
schrauben.
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
2. Vorsprung
3. Aufnahmenut
U5YSG1G0.book Page 11 Tuesday, November 8, 2005 10:11 AM
Page 52 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
6
GAU21290
Vergaser einstellen Die Vergaser sind wesentliche Bestandteile
des Motors und erfordern eine höchst ge-
naue Einstellung. Die meisten Einstellarbei-
ten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.ACHTUNG:
GCA10560
Die im Yamaha-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung ohne ausreichende Fachkennt-
nis kann zu Leistungsabfall und Motorschäden führen.
GAU21340
Leerlaufdrehzahl einstellen Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
Der Motor sollte warm gelaufen sein, bevor
Sie diese Einstellung vornehmen.HINWEI
S:
Der Motor ist ausreichend warm ge-
laufen, wenn er spontan auf Gasge-
ben anspricht.
Für diese Einstellung wird ein Diagno-se-Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Prüfen Sie die Leerlaufdrehzahl des
Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verrin-
gern der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEIS:Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-prüfen lassen.1. LeerlaufeinstellschraubeLeerlaufdrehzahl:
950–1050 U/min
U5YSG1G0.book Page 12 Tuesday, November 8, 2005 10:11 AM

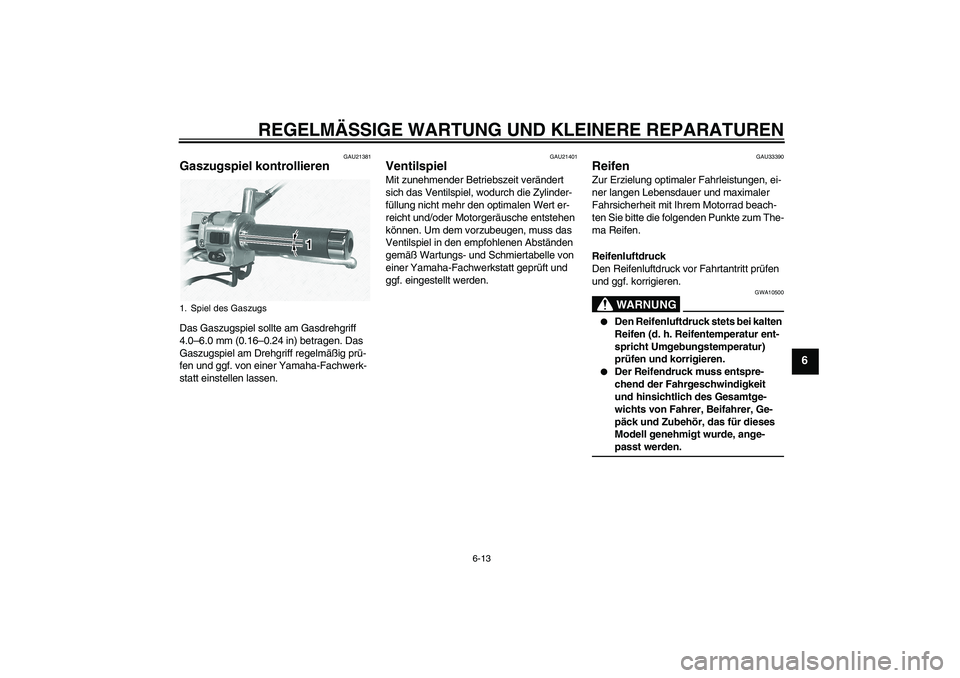

Page 53 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
6
GAU21381
Gaszugspiel kontrollieren Das Gaszugspiel sollte am Gasdrehgriff
4.0–6.0 mm (0.16–0.24 in) betragen. Das
Gaszugspiel am Drehgriff regelmäßig prü-
fen und ggf. von einer Yamaha-Fachwerk-
statt einstellen lassen.
GAU21401
Ventilspiel Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.
GAU33390
Reifen Zur Erzielung optimaler Fahrleistungen, ei-
ner langen Lebensdauer und maximaler
Fahrsicherheit mit Ihrem Motorrad beach-
ten Sie bitte die folgenden Punkte zum The-
ma Reifen.
Reifenluftdruck
Den Reifenluftdruck vor Fahrtantritt prüfen
und ggf. korrigieren.
WARNUNG
GWA10500
Den Reifenluftdruck stets bei kalten
Reifen (d. h. Reifentemperatur ent-
spricht Umgebungstemperatur)
prüfen und korrigieren.
Der Reifendruck muss entspre-
chend der Fahrgeschwindigkeit
und hinsichtlich des Gesamtge-
wichts von Fahrer, Beifahrer, Ge-
päck und Zubehör, das für dieses
Modell genehmigt wurde, ange-passt werden.
1. Spiel des Gaszugs
U5YSG1G0.book Page 13 Tuesday, November 8, 2005 10:11 AM

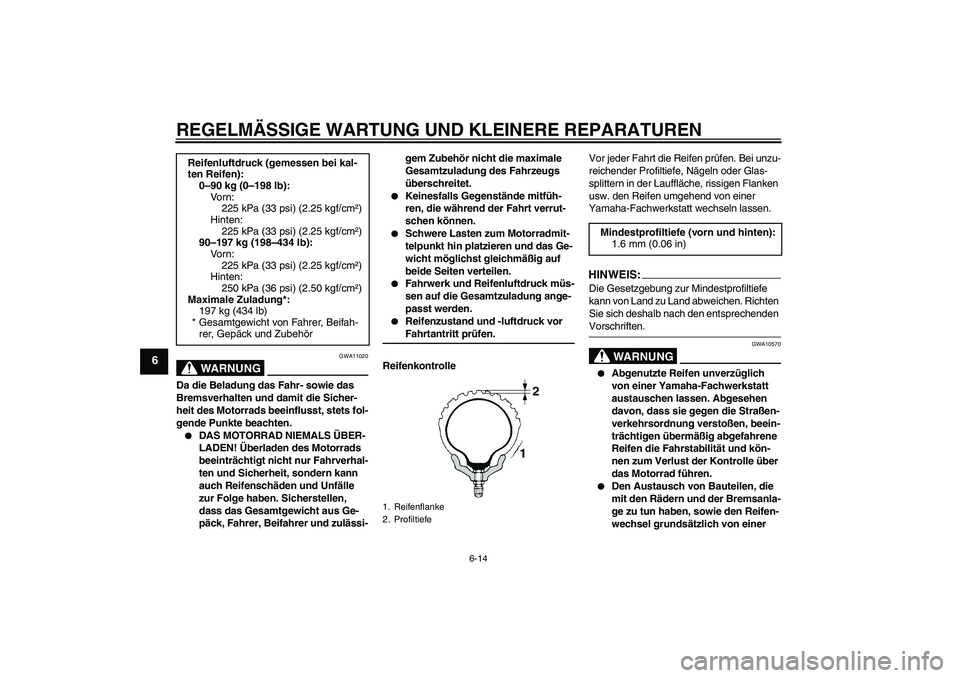

Page 54 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
6
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÜBER-
LADEN! Überladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle
zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.
ReifenkontrolleVor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften.
WARNUNG
GWA10570
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Motorrad führen.
Den Austausch von Bauteilen, die
mit den Rädern und der Bremsanla-
ge zu tun haben, sowie den Reifen-
wechsel grundsätzlich von einer Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
225 kPa (33 psi) (2.25 kgf/cm²)
90–197 kg (198–434 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale Zuladung*:
197 kg (434 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör
1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U5YSG1G0.book Page 14 Tuesday, November 8, 2005 10:11 AM

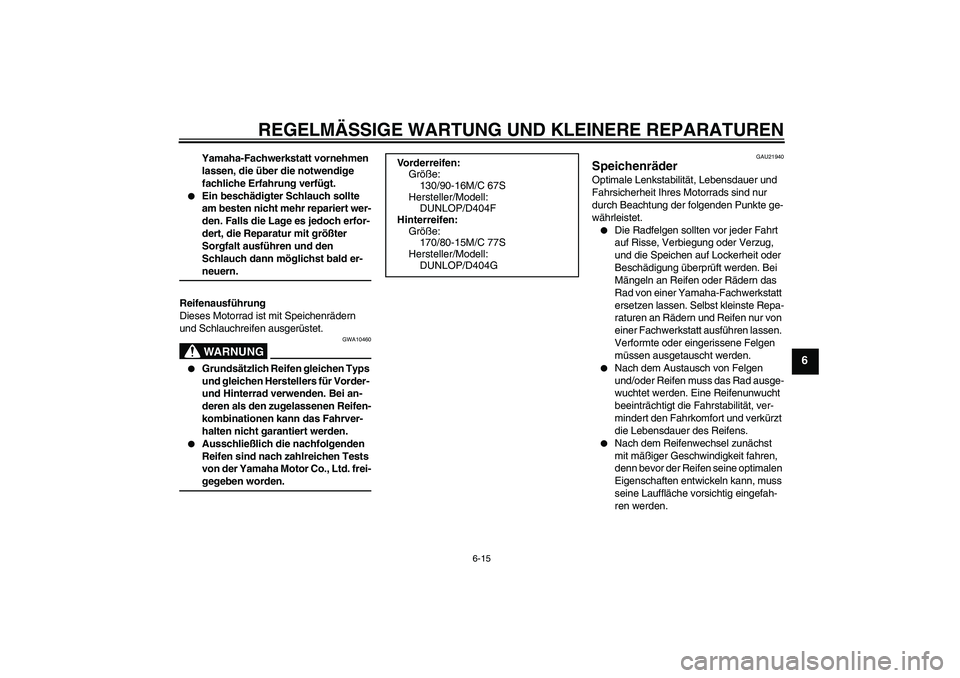

Page 55 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
6
Yamaha-Fachwerkstatt vornehmen
lassen, die über die notwendige
fachliche Erfahrung verfügt.
Ein beschädigter Schlauch sollte
am besten nicht mehr repariert wer-
den. Falls die Lage es jedoch erfor-
dert, die Reparatur mit größter
Sorgfalt ausführen und den
Schlauch dann möglichst bald er-neuern.
Reifenausführung
Dieses Motorrad ist mit Speichenrädern
und Schlauchreifen ausgerüstet.WARNUNG
GWA10460
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten nicht garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-gegeben worden.
GAU21940
Speichenräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Die Radfelgen sollten vor jeder Fahrt
auf Risse, Verbiegung oder Verzug,
und die Speichen auf Lockerheit oder
Beschädigung überprüft werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden. Vorderreifen:
Größe:
130/90-16M/C 67S
Hersteller/Modell:
DUNLOP/D404F
Hinterreifen:
Größe:
170/80-15M/C 77S
Hersteller/Modell:
DUNLOP/D404G
U5YSG1G0.book Page 15 Tuesday, November 8, 2005 10:11 AM

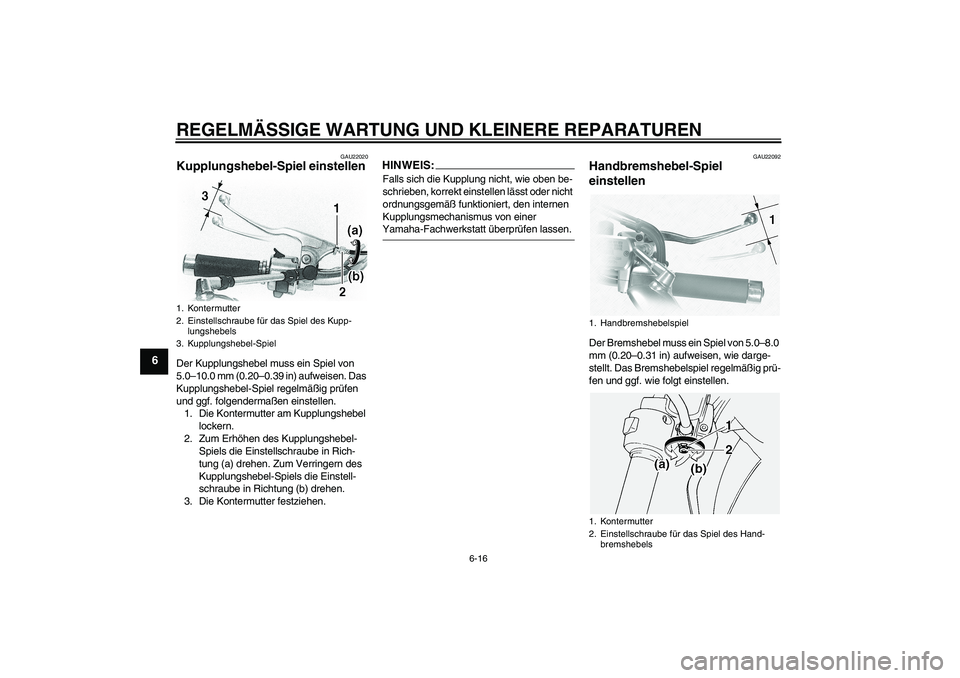

Page 56 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
6
GAU22020
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
5.0–10.0 mm (0.20–0.39 in) aufweisen. Das
Kupplungshebel-Spiel regelmäßig prüfen
und ggf. folgendermaßen einstellen.
1. Die Kontermutter am Kupplungshebel
lockern.
2. Zum Erhöhen des Kupplungshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Kupplungshebel-Spiels die Einstell-
schraube in Richtung (b) drehen.
3. Die Kontermutter festziehen.
HINWEIS:Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU22092
Handbremshebel-Spiel
einstellen Der Bremshebel muss ein Spiel von 5.0–8.0
mm (0.20–0.31 in) aufweisen, wie darge-
stellt. Das Bremshebelspiel regelmäßig prü-
fen und ggf. wie folgt einstellen.
1. Kontermutter
2. Einstellschraube für das Spiel des Kupp-
lungshebels
3. Kupplungshebel-Spiel
1. Handbremshebelspiel
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
U5YSG1G0.book Page 16 Tuesday, November 8, 2005 10:11 AM

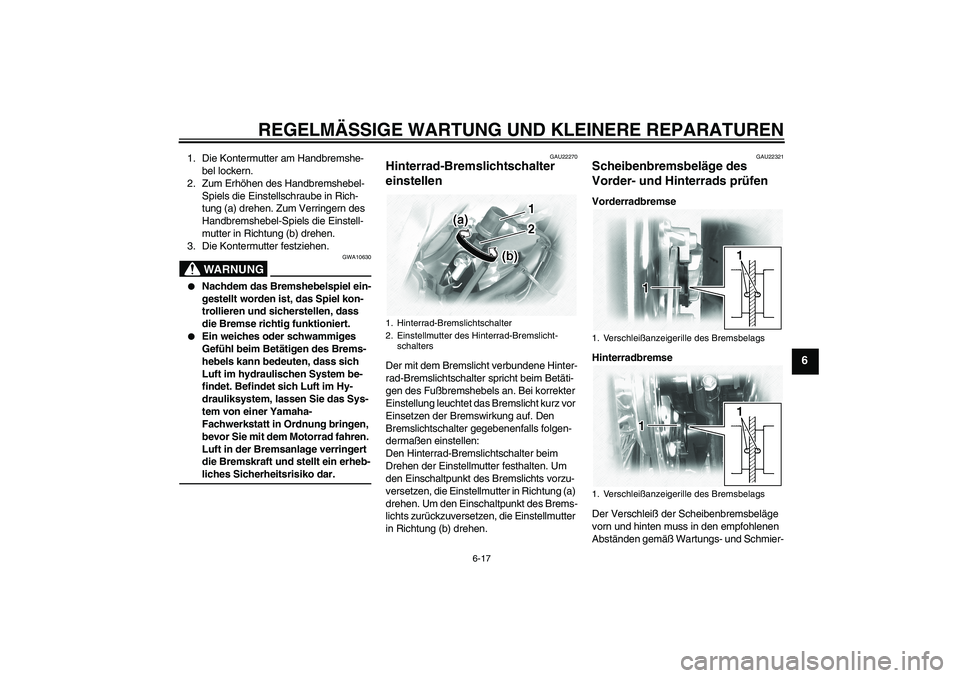

Page 57 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
1. Die Kontermutter am Handbremshe-
bel lockern.
2. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube in Rich-
tung (a) drehen. Zum Verringern des
Handbremshebel-Spiels die Einstell-
mutter in Richtung (b) drehen.
3. Die Kontermutter festziehen.
WARNUNG
GWA10630
Nachdem das Bremshebelspiel ein-
gestellt worden ist, das Spiel kon-
trollieren und sicherstellen, dass
die Bremse richtig funktioniert.
Ein weiches oder schwammiges
Gefühl beim Betätigen des Brems-
hebels kann bedeuten, dass sich
Luft im hydraulischen System be-
findet. Befindet sich Luft im Hy-
drauliksystem, lassen Sie das Sys-
tem von einer Yamaha-
Fachwerkstatt in Ordnung bringen,
bevor Sie mit dem Motorrad fahren.
Luft in der Bremsanlage verringert
die Bremskraft und stellt ein erheb-liches Sicherheitsrisiko dar.
GAU22270
Hinterrad-Bremslichtschalter
einstellen Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls folgen-
dermaßen einstellen:
Den Hinterrad-Bremslichtschalter beim
Drehen der Einstellmutter festhalten. Um
den Einschaltpunkt des Bremslichts vorzu-
versetzen, die Einstellmutter in Richtung (a)
drehen. Um den Einschaltpunkt des Brems-
lichts zurückzuversetzen, die Einstellmutter
in Richtung (b) drehen.
GAU22321
Scheibenbremsbeläge des
Vorder- und Hinterrads prüfen Vorderradbremse
Hinterradbremse
Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
1. Hinterrad-Bremslichtschalter
2. Einstellmutter des Hinterrad-Bremslicht-
schalters
1. Verschleißanzeigerille des Bremsbelags
1. Verschleißanzeigerille des Bremsbelags
U5YSG1G0.book Page 17 Tuesday, November 8, 2005 10:11 AM
Page 58 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

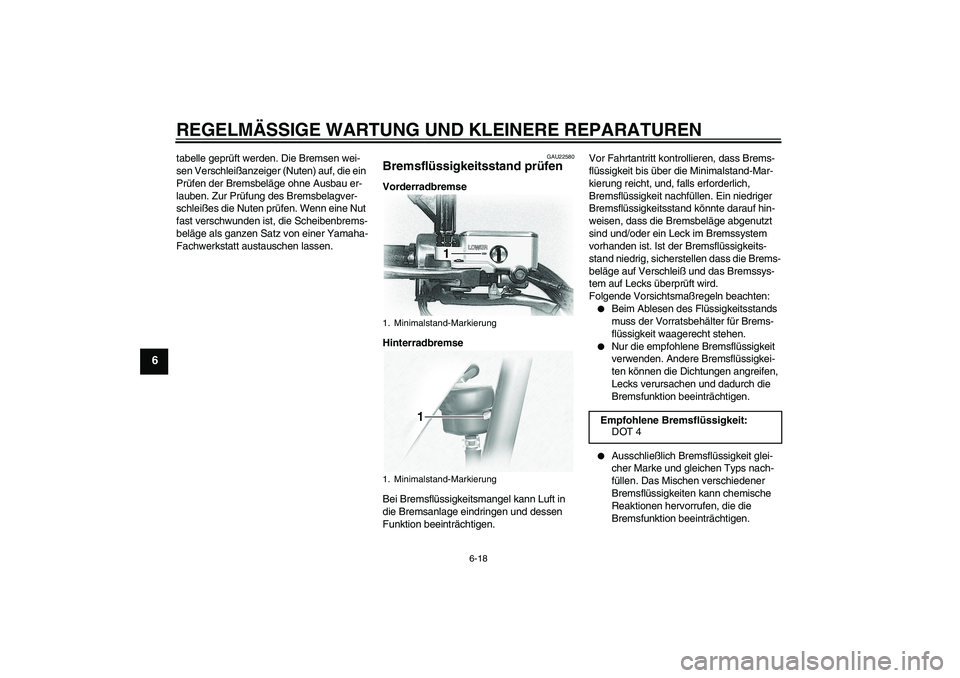

6-18
6
tabelle geprüft werden. Die Bremsen wei-
sen Verschleißanzeiger (Nuten) auf, die ein
Prüfen der Bremsbeläge ohne Ausbau er-
lauben. Zur Prüfung des Bremsbelagver-
schleißes die Nuten prüfen. Wenn eine Nut
fast verschwunden ist, die Scheibenbrems-
beläge als ganzen Satz von einer Yamaha-
Fachwerkstatt austauschen lassen.
GAU22580
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U5YSG1G0.book Page 18 Tuesday, November 8, 2005 10:11 AM
Page 59 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

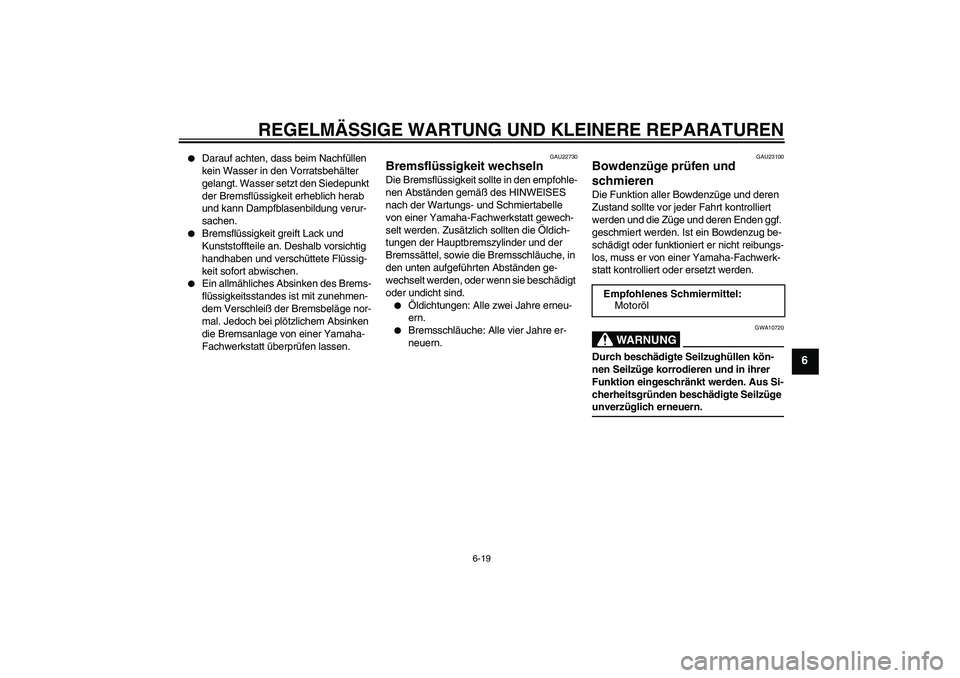

6-19
6
Darauf achten, dass beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22730
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern. Empfohlenes Schmiermittel:
Motoröl
U5YSG1G0.book Page 19 Tuesday, November 8, 2005 10:11 AM
Page 60 of 84
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

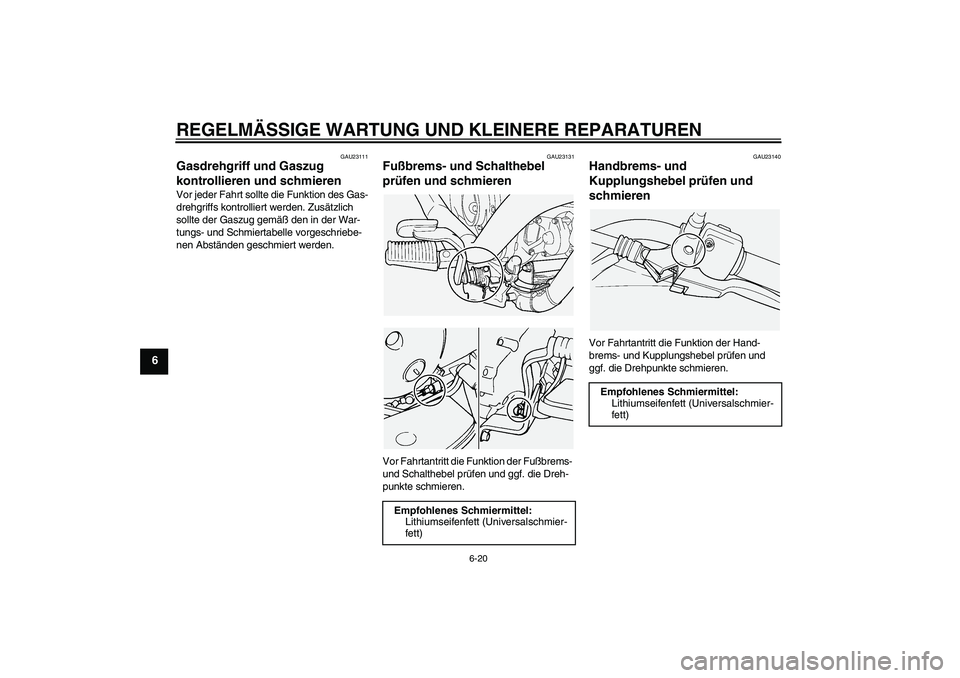

6-20
6
GAU23111
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5YSG1G0.book Page 20 Tuesday, November 8, 2005 10:11 AM
