YAMAHA XVS125 2002 Betriebsanleitungen (in German)

6-30
Regelmäßige Wartung und kleinere Reparaturen
6
Funktionsprüfung
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten.
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
GC000098
dD
Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einem YAMAHA-
Händler überprüfen lassen.
GAU00794
Lenkung prüfenLenkung prüfen
Verschlissene oder lockere Lenkungs-
lager stellen eine erhebliche Gefährdung
dar. Darum muß der Zustand der Len-
kung folgendermaßen in den empfohle-
nen Abständen (siehe dazu die Tabelle
„Wartungsintervalle und Schmierdienst“)
geprüft werden.
1. Das Motorrad so aufbocken, daß
das Vorderrad frei in der Luft
schwebt.
GW000115
W
Das Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie in
Fahrtrichtung hin und her zu bewe-
gen. Ist dabei Spiel spürbar, die Len-
kung von einem YAMAHA-Händler
überprüfen und instand setzen las-
sen.
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 60

6-31
Regelmäßige Wartung und kleinere Reparaturen
6
GAU01144
Radlager prüfen und wartenRadlager prüfen, warten
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen (siehe dazu
die Tabelle „Wartungsintervalle und
Schmierdienst“) geprüft werden. Falls ein
Radlager zuviel Spiel aufweist oder das
Rad nicht leichtgängig dreht, die Rad-
lager von einem YAMAHA-Händler über-
prüfen lassen.
GAU01271
Batterie wartenBatterie warten
Die Batterie ist versiegelt und daher war-
tungsfrei. Die Kontrolle des Säurestands
und das Auffüllen von destilliertem Was-
ser entfallen deshalb.Batterie laden
Bei Entladung die Batterie so bald wie
möglich von einem YAMAHA-Händler
aufladen lassen. Beachten Sie, daß die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller ent-
lädt und deshalb öfter aufgeladen werden
muß.
1
1. Batterie
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 61

6-32
Regelmäßige Wartung und kleinere Reparaturen
6
GW000116
W
8Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzun-
gen und bleibende Augenschäden
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen.
8Erste Hilfe
9Außerlich: Mit reichlich Wasser
abspülen.
9Innerlich
: Große Mengen Was-
ser trinken und sofort einen
Arzt rufen.
9Augen
: Mindestens 15 Minuten
lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.
8Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere
Feuerquellen fernhalten. Beim
Laden der Batterie in geschlosse-
nen Räumen für ausreichende
Belüftung sorgen.8DIE BATTERIE VON KINDERN
FERNHALTEN.
Batterie lagern
1. Vor einer etwa einmonatigen Still-
egung die Batterie ausbauen, aufla-
den und an einem kühlen, lichtge-
schützten Ort lagern.
2. Bei einer Stillegung von mehr als
einem Monat mindestens einmal im
Monat den Ladezustand der Batterie
prüfen und ggf. korrigieren.
3. Vor der Montage die Batterie voll-
ständig aufladen.
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 62

6-33
Regelmäßige Wartung und kleinere Reparaturen
6
GAU04190
Sicherung wechselnSicherung wechseln
Die Hauptsicherung und der
Sicherungskasten befinden sich hinter
der Abdeckung A; siehe dazu Seite 6-5.
Eine Sicherung, falls sie durchgebrannt
ist, folgendermaßen erneuern.
1. Die Zündung sowie den Schalter des
betroffenen Stromkreises ausschal-
ten.
GC000102
dD
8Die Batterie vor der Lagerung
vollständig aufladen. Das Lagern
im entladenen Zustand führt der
Batterie bleibende Schäden zu.
8
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät
nötig (Konstantstromstärke und/
oder spannung). Konventionelle
Ladegeräte können die Lebens-
dauer der wartungsfreien Batterie
vermindern. Sollten Sie nicht mit
Sicherheit über ein korrektes Lade-
gerät verfügen, wenden Sie sich
bitte an Ihren YAMAHA-Händler.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue
Sicherung mit der vorgesehenen
Amperezahl einsetzen.
1173564
21
1. Sicherungskasten (×2) 1. Hauptsicherung
2. Ersatzhauptsicherung
3. Scheinwerfersicherung
4. Zündungssicherung
5. Signalanlagensicherung
6. Vergaserheizungssicherung
7. Ersatzsicherung (×2)
Vorgeschriebene Sicherungen
Hauptsicherung: 30 A
Scheinwerfersicherung: 15 A
Zündungssicherung: 10 A
Signalanlagensicherung: 10 A
Vergaserheizungssicherung: 10 A
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 63

6-34
Regelmäßige Wartung und kleinere Reparaturen
6
GAU04189
Scheinwerferlampe auswechselnScheinwerferlampe auswechseln
Der Scheinwerfer ist mit einer Halogen-
lampe ausgestattet. Eine durchgebrannte
Scheinwerferlampe kann folgendermaßen
ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben.2. Den Scheinwerfer-Steckverbinder
lösen und dann die
Lampenschutzkappe abnehmen.

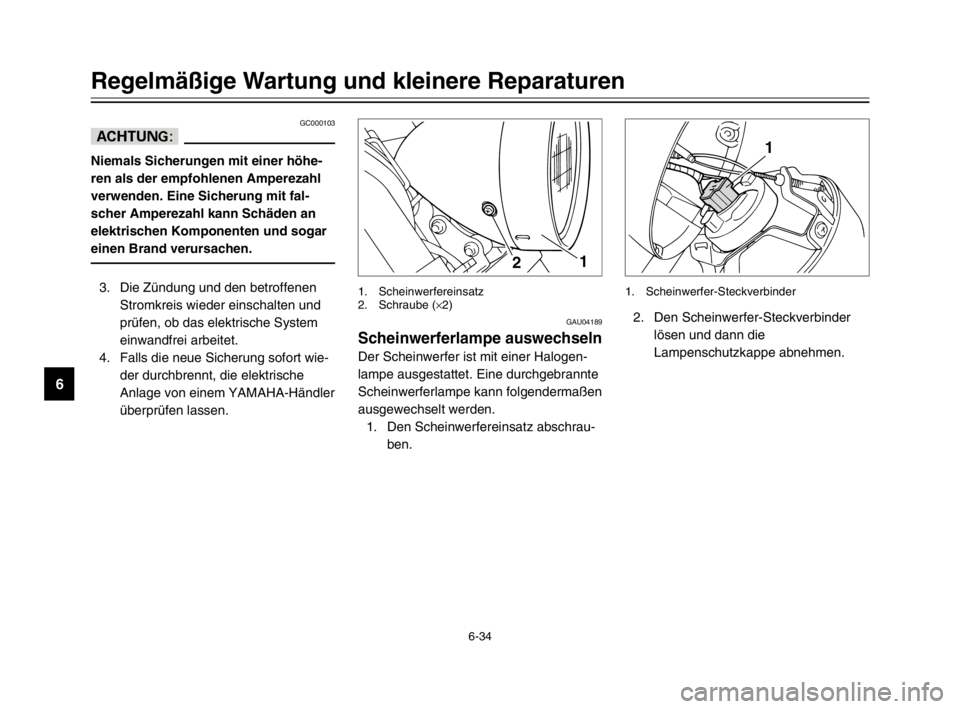

12
1
1. Scheinwerfereinsatz
2. Schraube (×2)1. Scheinwerfer-Steckverbinder
GC000103
dD
Niemals Sicherungen mit einer höhe-
ren als der empfohlenen Amperezahl
verwenden. Eine Sicherung mit fal-
scher Amperezahl kann Schäden an
elektrischen Komponenten und sogar
einen Brand verursachen.
3. Die Zündung und den betroffenen
Stromkreis wieder einschalten und
prüfen, ob das elektrische System
einwandfrei arbeitet.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einem YAMAHA-Händler
überprüfen lassen.
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 64

6-35
Regelmäßige Wartung und kleinere Reparaturen
6
3. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
GW000119
W
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material fernhalten und die Lampe nie-
mals berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter
sichern.
GC000105
dD
Schweiß- und Fettspuren auf dem Glas
beeinträchtigen die Leuchtkraft und
Lebensdauer der Lampe. Deshalb den
Glaskolben der neuen Lampe nicht mit
den Fingern berühren und Verunreini-
gungen der Lampe mit einem mit Alko-
hol oder Verdünner angefeuchteten
Tuch entfernen.
5. Die Lampenschutzkappe und dann
den Scheinwerfer-Steckverbinder
aufsetzen.

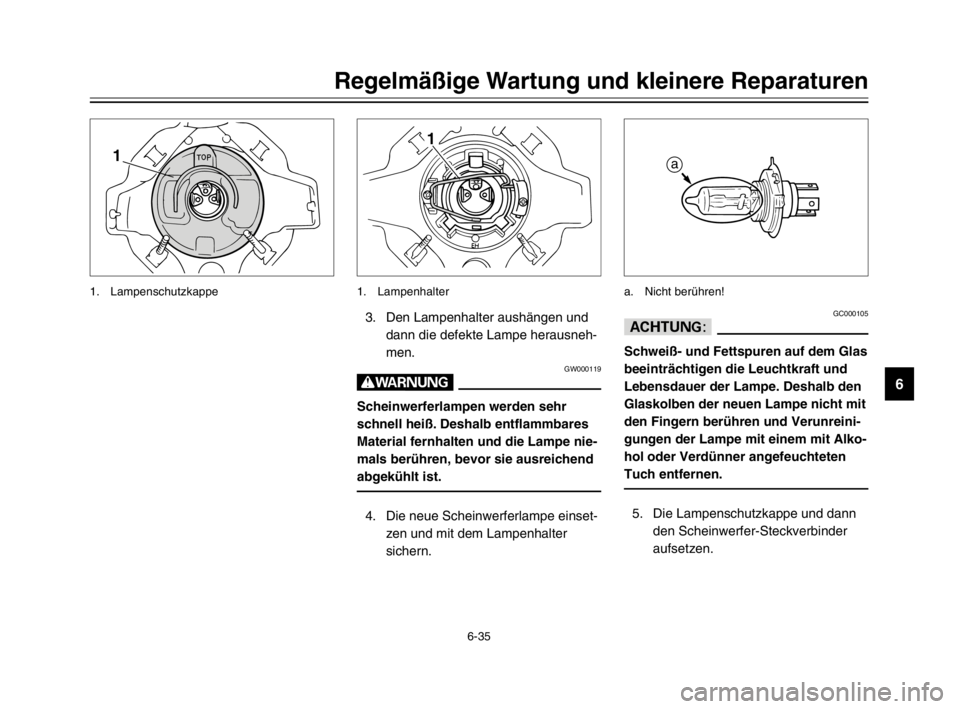

1
a
1. Lampenhalter a. Nicht berühren!
1
1. Lampenschutzkappe
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 65

6-36
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03218
Blinkerlampe auswechselnBlinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
dD
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.

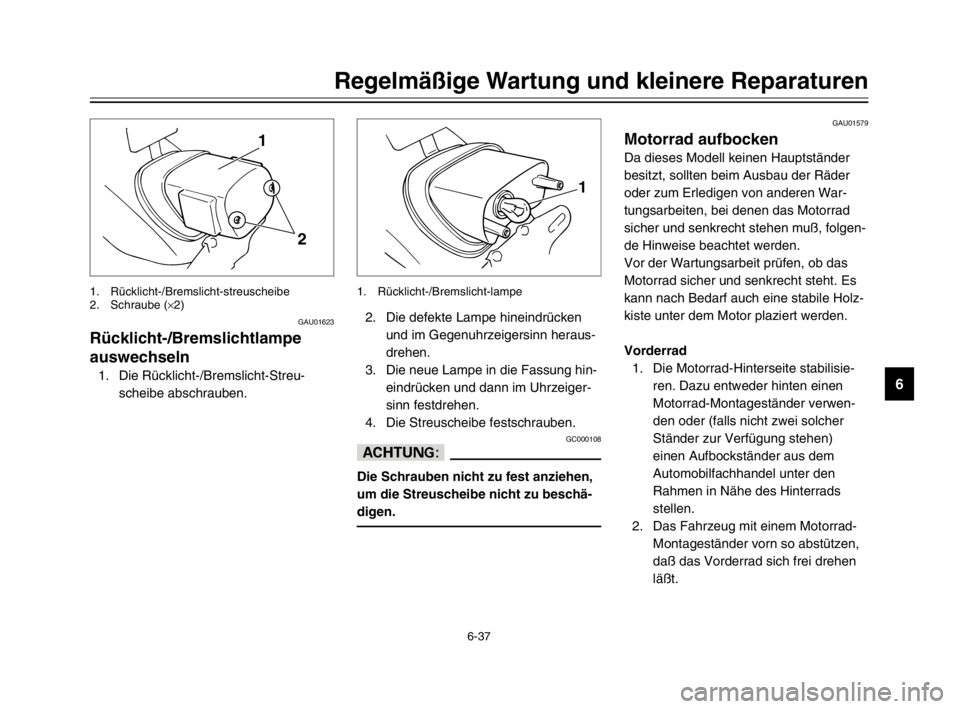

2
1
1
1. Blinker-streuscheibe
2. Schraube (×2)1. Blinker-lampe
6. Den Scheinwerfereinsatz festschrau-
ben.
7.
Den Scheinwerfer ggf. vom YAMAHA-
Händler einstellen lassen.
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 66

6-37
Regelmäßige Wartung und kleinere Reparaturen
6
2. Die defekte Lampe hineindrücken
und im Gegenuhrzeigersinn heraus-
drehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn festdrehen.
4. Die Streuscheibe festschrauben.
GC000108
dD
Die Schrauben nicht zu fest anziehen,
um die Streuscheibe nicht zu beschä-
digen.
GAU01579
Motorrad aufbockenAufbocken (Motorrad)
Da dieses Modell keinen Hauptständer
besitzt, sollten beim Ausbau der Räder
oder zum Erledigen von anderen War-
tungsarbeiten, bei denen das Motorrad
sicher und senkrecht stehen muß, folgen-
de Hinweise beachtet werden.
Vor der Wartungsarbeit prüfen, ob das
Motorrad sicher und senkrecht steht. Es
kann nach Bedarf auch eine stabile Holz-
kiste unter dem Motor plaziert werden.
Vorderrad
1. Die Motorrad-Hinterseite stabilisie-
ren. Dazu entweder hinten einen
Motorrad-Montageständer verwen-
den oder (falls nicht zwei solcher
Ständer zur Verfügung stehen)
einen Aufbockständer aus dem
Automobilfachhandel unter den
Rahmen in Nähe des Hinterrads
stellen.
2. Das Fahrzeug mit einem Motorrad-
Montageständer vorn so abstützen,
daß das Vorderrad sich frei drehen
läßt.

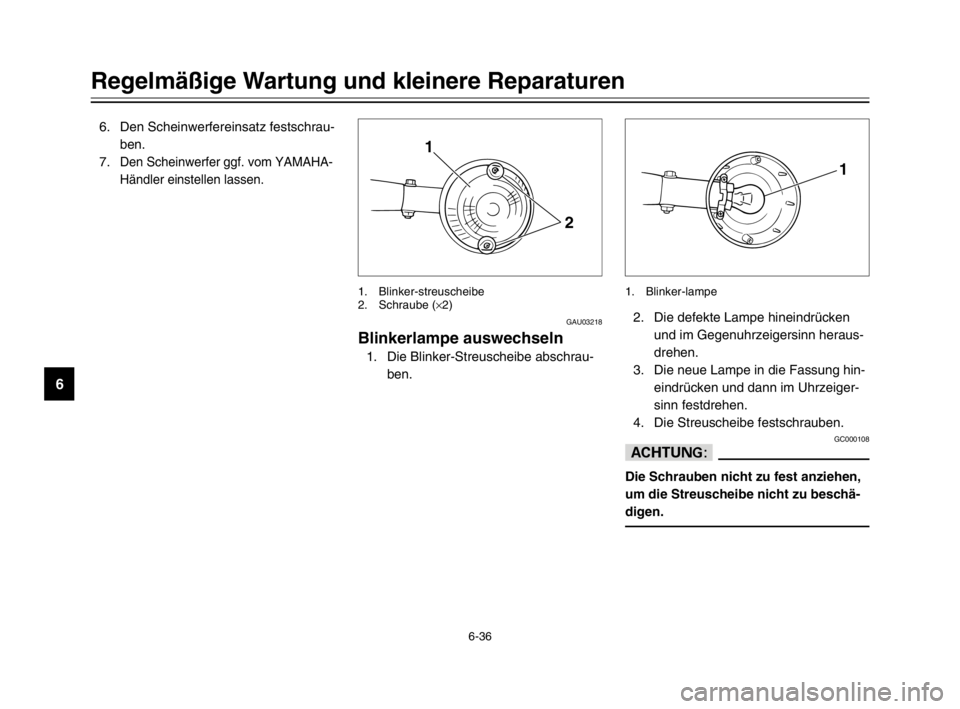

1
1. Rücklicht-/Bremslicht-lampe
GAU01623
Rücklicht-/Bremslichtlampe
auswechseln
Rücklicht-/Bremslichtlampe auswechseln
1. Die Rücklicht-/Bremslicht-Streu-
scheibe abschrauben.
2
1
1. Rücklicht-/Bremslicht-streuscheibe
2. Schraube (×2)
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 67

6-38
Regelmäßige Wartung und kleinere Reparaturen
6
GAU03239
Vorderrad
Vorderrad
Vorderrad ausbauenAusbauen
GW000122
W
8Wartungsarbeiten an den Rädern
sollten grundsätzlich von einem
YAMAHA-Händler durchgeführt
werden.
8Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
1. Die Tachowelle am Vorderrad lösen.Front wheel
Removing
2. Die Vorderachs-Klemmschraube
und dann die Radachse lockern.
3. Das Motorrad aufbocken, um das
Vorderrad vom Boden abzuheben;
siehe dazu Seite 6-37.
4. Die Radachse herausziehen und
dann das Rad herausrollen.
GCA00048
dD
Bei ausgebautem Rad auf keinen Fall
die Bremse betätigen, da sonst die
Bremsbeläge aneinandergedrückt wer-
den.
1
1 2
1. Tachowelle 1. Vorderachs-Klemmschraube
2. Radachse
Hinterrad
Das Motorrad so abstützen, daß das Hin-
terrad sich frei drehen läßt. Dazu entwe-
der hinten einen Motorrad-Montagestän-
der verwenden oder zwei Aufbockständer
unter den Hauptrahmen oder die Schwin-
genarme stellen.
5JX-28199-G2 honbun 9/6/02 4:35 PM Page 68

6-39
Regelmäßige Wartung und kleinere Reparaturen
6
HINWEIS:
Zwischen den Bremsbelägen muß ein
genügend großer Spalt für die Brems-
scheibe vorhanden sein, und die Nase
am Gabelrohr muß in der Nut am Tacho-
meter-Antriebsgehäuse greifen.
3. Die Radachse durchstecken.
4. Das Motorrad herablassen.5. Die Radachse vorschriftsmäßig fest-
ziehen.
6. Die Vorderachs-Klemmschraube
vorschriftsmäßig anziehen.
7. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
8. Die Tachowelle montieren.
1
1. Nase
GAU04423
Vorderrad einbauen
1. Das Tachometer-Antriebsgehäuse in
die Radnabe einsetzen. Die Tacho-
meter-Mitnehmerklauen müssen in
die entsprechenden Nuten eingrei-
fen.
2. Das Rad zwischen den Gabelhol-
men anheben.

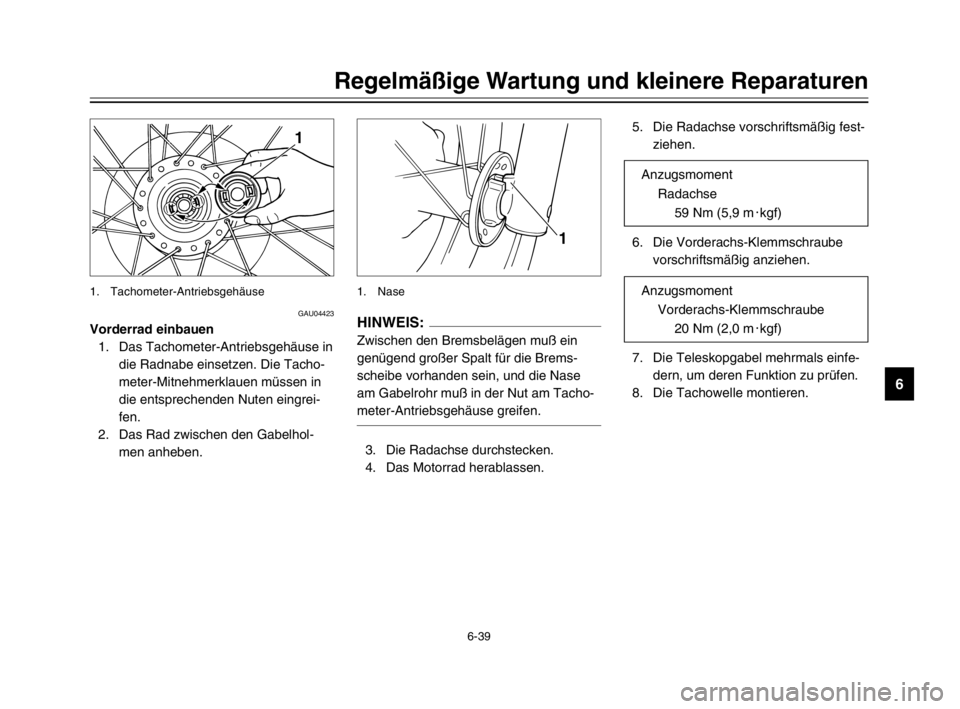

1
1. Tachometer-Antriebsgehäuse
Anzugsmoment
Radachse
59 Nm (5,9 m0kgf)
Anzugsmoment
Vorderachs-Klemmschraube
20 Nm (2,0 m0kgf)
