ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2490 mm (98.0 in)
Largura total:
980 mm (38.6 in)
Altura total:
1115 mm (43.9 in)
Altura do assento:
715 mm (28.1 in)
Distância entre os eixos:
1690 mm (66.5 in)
Distância mínima do chão:
145 mm (5.71 in)
Raio de viragem mínimo:
3500 mm (137.8 in)Peso:Com óleo e combustível:
303.0 kg (668 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, um veio de excêntrico em
cada cabeça (SOHC)
Disposição do cilindro:
2 cilindros em V
Cilindrada:
1304.0 cm³
Diâmetro × curso:
100.0 × 83.0 mm (3.94 × 3.27 in)
Relação de compressão:
9.50 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Tipo:
SAE20W40
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.20 L (3.38 US qt) (2.82 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
3.40 L (3.59 US qt) (2.99 Imp.qt)Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.45 L (0.48 US qt) (0.40 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.10 L (2.22 US qt) (1.85 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
19.0 L (5.02 US gal) (4.18 Imp.gal)
Volume da reserva de combustível:
3.7 L (0.98 US gal) (0.81 Imp.gal)
Injecção du combustível:Fabricante:
NIKK
Modelo/quantidade:
INP-284 x 2Vela(s) de ignição:Fabricante/modelo:
NGK/LMAR7A-9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-discoTransmissão:Sistema primário de redução:
Engrenagem de dentes direitos
Relação primária de redução:
70/45 (1.556)
Sistema secundário de redução:
Transmissão por correia
Relação secundária de redução:
70/30 (2.333)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
36/13 (2.769)
2.ª:
32/18 (1.778)
3.ª:
29/21 (1.381)
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

ESPECIFICAÇÕES
8-2
8
4.ª:
29/26 (1.115)
5.ª:
24/25 (0.960)
Quadro:Tipo de quadro:
Suporte duplo
Ângulo de avanço:
32.70 grau
Cauda:
145.0 mm (5.71 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
130/90 16M/C 67H
Fabricante/modelo:
DUNLOP/D404F X
Fabricante/modelo:
BRIDGESTONE/EXEDRA G721Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
170/70B 16M/C 75H
Fabricante/modelo:
DUNLOP/K555
Fabricante/modelo:
BRIDGESTONE/EXEDRA G722 GCarga:Carga máxima:
210 kg (463 lb)
(Peso total com condutor, passageiro,
carga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm²)
Condição de carga:
90–210 kg (198–463 lb)
Dianteiro:
250 kPa (36 psi) (2.50 kgf/cm²)
Traseiro:
280 kPa (41 psi) (2.80 kgf/cm²)Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
16M/C x MT3.00Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
16M/C x MT4.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de discoOperação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4
Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
110.0 mm (4.33 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada (digital)
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTX20L-BS
Voltagem, capacidade:
12 V, 18.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénio
U11CP0P0.book Page 2 Friday, September 15, 2006 9:24 AM

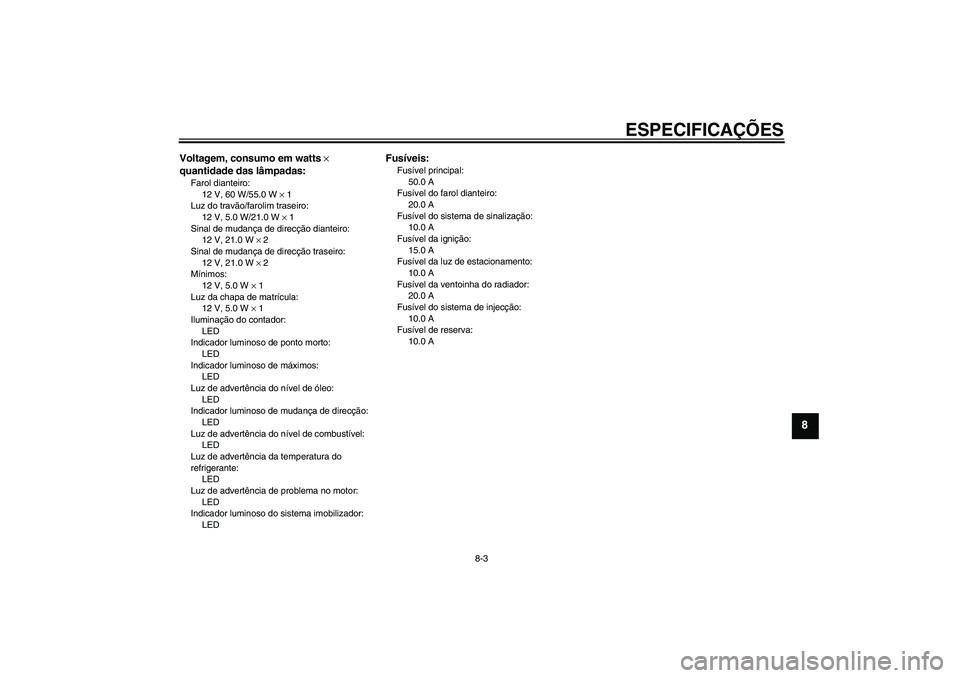

ESPECIFICAÇÕES
8-3
8
Voltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55.0 W × 1
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 1
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência do nível de combustível:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
20.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da luz de estacionamento:
10.0 A
Fusível da ventoinha do radiador:
20.0 A
Fusível do sistema de injecção:
10.0 A
Fusível de reserva:
10.0 A
U11CP0P0.book Page 3 Friday, September 15, 2006 9:24 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU26351
Números de identificação Registe o número de identificação da cha-
ve, o número de identificação do veículo e
a informação da etiqueta do modelo nos es-
paços fornecidos a seguir, para que sirvam
de auxiliares sempre que encomende pe-
ças sobresselentes a um concessionário
Yamaha ou para referência, caso o veículo
seja roubado.
NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26381
Número de identificação da chave
O número de identificação da chave está
gravado na respectiva etiqueta. Registe
este número no espaço fornecido para esse
efeito neste manual e utilize-o como refe-
rência, para quando encomendar uma nova
chave.
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTA:O número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-ção-geral de viação da sua área.
1. Número de identificação da chave
2. Chave de reconfiguração do código (verme-
lha)
3. Chaves standard (pretas)
1. Número de identificação do veículo
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

INFORMAÇÕES PARA O CONSUMIDOR
9-2
9
PAU26470

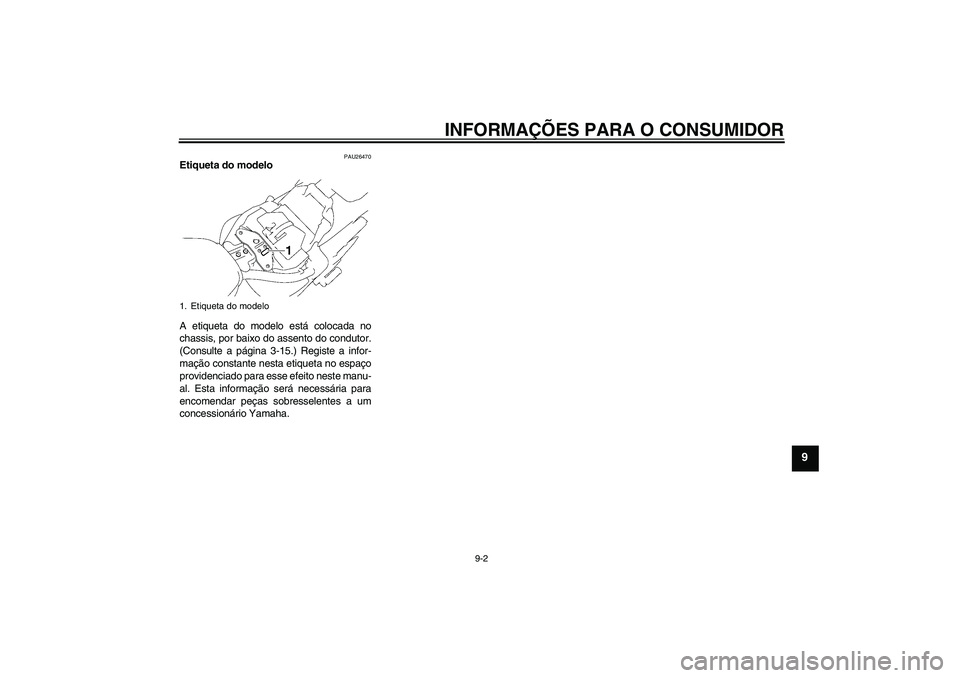

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-15.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.1. Etiqueta do modelo
U11CP0P0.book Page 2 Friday, September 15, 2006 9:24 AM

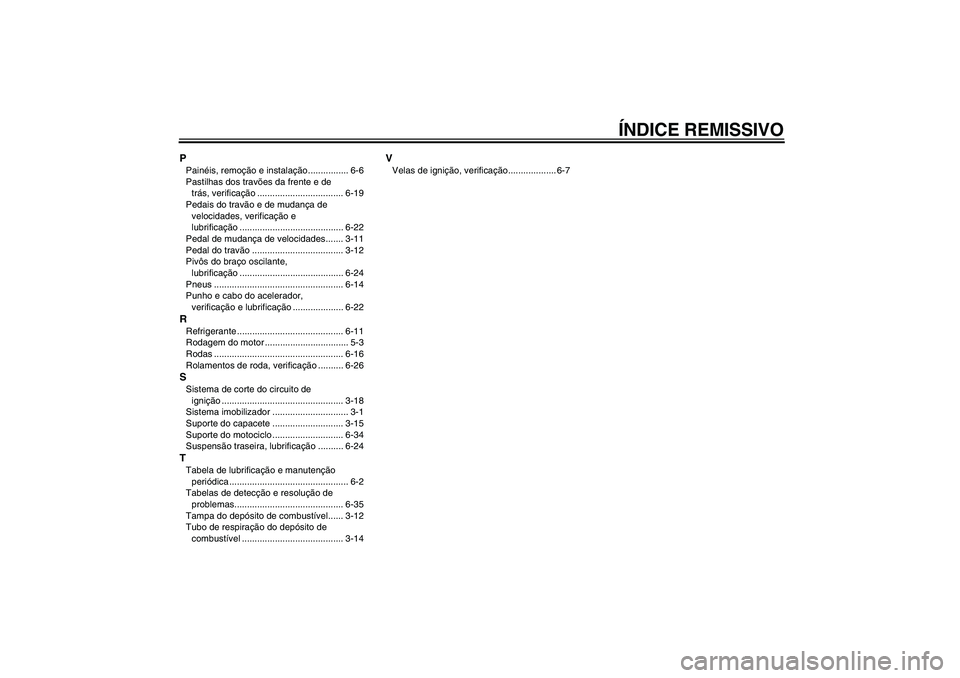

ÍNDICE REMISSIVOAAlarme antifurto (opcional) ...................... 3-9
Alavanca da embraiagem ..................... 3-11
Alavanca da embraiagem, ajuste da
folga .................................................... 6-17
Alavanca do travão ............................... 3-12
Alavancas do travão e da embraiagem,
verificação e lubrificação .................... 6-23
Amortecedor, ajuste .............................. 3-16
Armazenagem......................................... 7-3
Assento do condutor ............................. 3-15BBateria................................................... 6-26CCabos, verificação e lubrificação .......... 6-22
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-13
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversor catalítico .............................. 3-14
Cor mate, cuidado................................... 7-1
Cuidados ................................................. 7-1DDescanso lateral ................................... 3-17
Descanso lateral, verificação e
lubrificação ......................................... 6-24
Detecção e resolução de problemas .... 6-34
Direcção, verificação............................. 6-25EElemento do filtro de ar, substituição.... 6-13
Especificações ........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-2
FFolga da alavanca do travão, ajuste..... 6-18
Folga da correia de transmissão .......... 6-21
Folga das válvulas ................................ 6-14
Folga do cabo do acelerador,
verificação .......................................... 6-14
Forquilha dianteira, verificação............. 6-25
Fusíveis, substituição ........................... 6-27IIndicadores luminosos e luzes de
advertência........................................... 3-4
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de mudança de
direcção................................................ 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-5
Informações relativas à segurança......... 1-1
Interruptor da buzina ............................ 3-10
Interruptor da luz do travão traseiro,
ajuste.................................................. 6-18
Interruptor de arranque......................... 3-10
Interruptor de farol alto/baixo................ 3-10
Interruptor de paragem do motor.......... 3-10
Interruptor de perigo ............................. 3-10
Interruptor de ultrapassagem ............... 3-10
Interruptor do sinal de mudança de
direcção.............................................. 3-10
Interruptores do guiador ......................... 3-9
Interruptor principal/bloqueio da
direcção................................................ 3-2
Interruptor RESET ................................ 3-11
Interruptor SELECT .............................. 3-11
JJogo de ferramentas ............................... 6-1LLâmpada da luz da chapa de matrícula,
substituição ......................................... 6-32
Lâmpada da luz do travão/farolim
traseiro, substituição ........................... 6-31
Lâmpada de mínimos, substituição....... 6-33
Lâmpada do farol dianteiro,
substituição ......................................... 6-29
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-31
Líquido dos travões, mudança .............. 6-20
Lista de verificação prévia à viagem ....... 4-2
Localizações das peças .......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-5
Luz de advertência de problema no
motor..................................................... 3-5
Luz de advertência do nível de
combustível........................................... 3-4
Luz de advertência do nível de óleo ....... 3-4MMódulo do contador multifuncional ......... 3-6
Mudança de velocidades ........................ 5-2NNível de líquido do travão,
verificação........................................... 6-19
Número de identificação da chave .......... 9-1
Número de identificação do veículo ........ 9-1
Números de identificação........................ 9-1OÓleo do motor e cartucho do filtro de
óleo ....................................................... 6-9
U11CP0P0.book Page 1 Friday, September 15, 2006 9:24 AM

ÍNDICE REMISSIVO
PPainéis, remoção e instalação................ 6-6
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-19
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-22
Pedal de mudança de velocidades....... 3-11
Pedal do travão .................................... 3-12
Pivôs do braço oscilante,
lubrificação ......................................... 6-24
Pneus ................................................... 6-14
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-22RRefrigerante .......................................... 6-11
Rodagem do motor ................................. 5-3
Rodas ................................................... 6-16
Rolamentos de roda, verificação .......... 6-26SSistema de corte do circuito de
ignição ................................................ 3-18
Sistema imobilizador .............................. 3-1
Suporte do capacete ............................ 3-15
Suporte do motociclo ............................ 6-34
Suspensão traseira, lubrificação .......... 6-24TTabela de lubrificação e manutenção
periódica ............................................... 6-2
Tabelas de detecção e resolução de
problemas........................................... 6-35
Tampa do depósito de combustível...... 3-12
Tubo de respiração do depósito de
combustível ........................................ 3-14
VVelas de ignição, verificação................... 6-7
U11CP0P0.book Page 2 Friday, September 15, 2006 9:24 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2006.09
