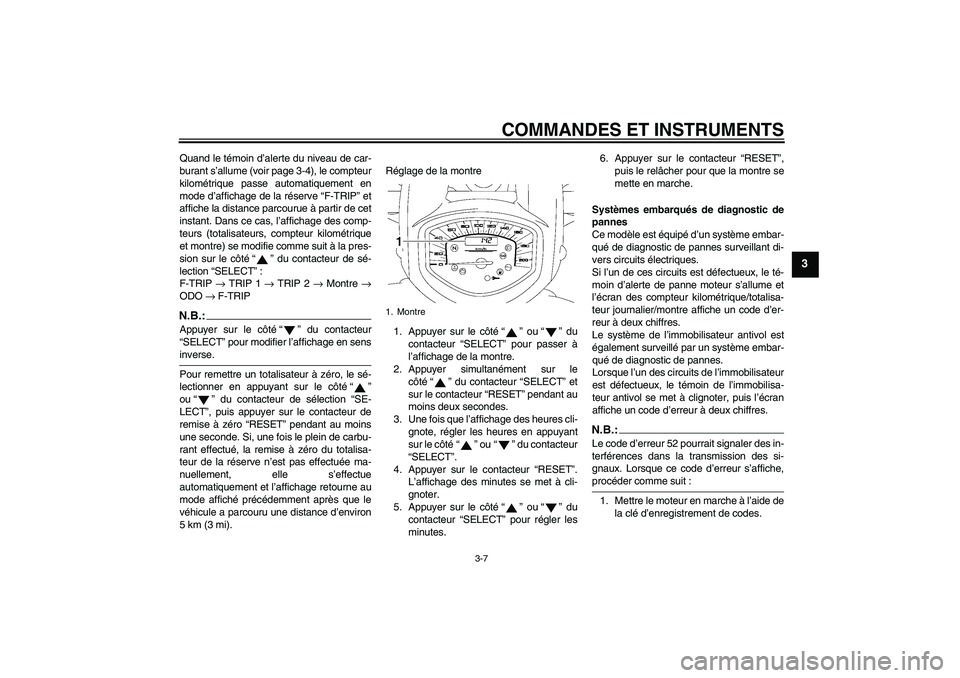

Page 21 of 88
COMMANDES ET INSTRUMENTS
3-7
3
Quand le témoin d’alerte du niveau de car-
burant s’allume (voir page 3-4), le compteur
kilométrique passe automatiquement en
mode d’affichage de la réserve “F-TRIP” et
affiche la distance parcourue à partir de cet
instant. Dans ce cas, l’affichage des comp-
teurs (totalisateurs, compteur kilométrique
et montre) se modifie comme suit à la pres-
sion sur le côté“ ” du contacteur de sé-
lection “SELECT”:
F-TRIP → TRIP 1 → TRIP 2 → Montre →
ODO → F-TRIPN.B.:Appuyer sur le côté“ ” du contacteur
“SELECT” pour modifier l’affichage en sensinverse.
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le côté“ ”
ou“” du contacteur de sélection “SE-
LECT”, puis appuyer sur le contacteur de
remise à zéro “RESET” pendant au moins
une seconde. Si, une fois le plein de carbu-
rant effectué, la remise à zéro du totalisa-
teur de la réserve n’est pas effectuée ma-
nuellement, elle s’effectue
automatiquement et l’affichage retourne au
mode affiché précédemment après que le
véhicule a parcouru une distance d’environ
5 km (3 mi).Réglage de la montre
1. Appuyer sur le côté“ ” ou“” du
contacteur “SELECT” pour passer à
l’affichage de la montre.
2. Appuyer simultanément sur le
côté“ ” du contacteur “SELECT” et
sur le contacteur “RESET” pendant au
moins deux secondes.
3. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le côté“ ” ou“” du contacteur
“SELECT”.
4. Appuyer sur le contacteur “RESET”.
L’affichage des minutes se met à cli-
gnoter.
5. Appuyer sur le côté“ ” ou“” du
contacteur “SELECT” pour régler les
minutes.6. Appuyer sur le contacteur “RESET”,
puis le relâcher pour que la montre se
mette en marche.
Systèmes embarqués de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume et
l’écran des compteur kilométrique/totalisa-
teur journalier/montre affiche un code d’er-
reur à deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Lorsque l’un des circuits de l’immobilisateur
est défectueux, le témoin de l’immobilisa-
teur antivol se met à clignoter, puis l’écran
affiche un code d’erreur à deux chiffres.
N.B.:Le code d’erreur 52 pourrait signaler des in-
terférences dans la transmission des si-
gnaux. Lorsque ce code d’erreur s’affiche,procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
1. Montre
U11CF1F0.book Page 7 Friday, August 31, 2007 9:31 AM

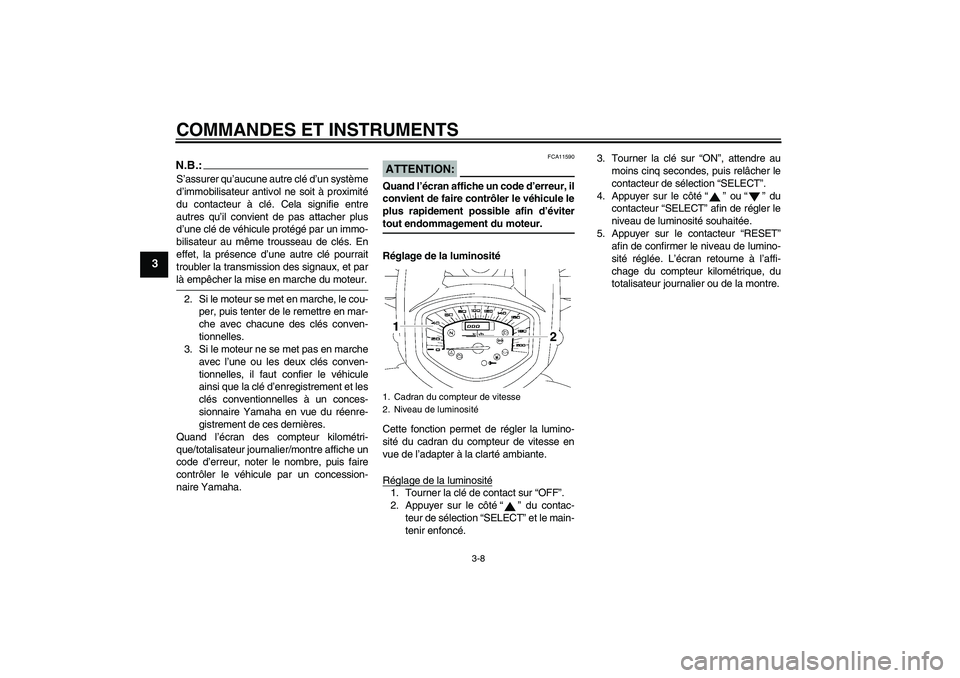

Page 22 of 88
COMMANDES ET INSTRUMENTS
3-8
3
N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran des compteur kilométri-
que/totalisateur journalier/montre affiche un
code d’erreur, noter le nombre, puis faire
contrôler le véhicule par un concession-
naire Yamaha.
ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
Réglage de la luminosité
Cette fonction permet de régler la lumino-
sité du cadran du compteur de vitesse en
vue de l’adapter à la clarté ambiante.
Réglage de la luminosité1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le côté“ ” du contac-
teur de sélection “SELECT” et le main-
tenir enfoncé.3. Tourner la clé sur “ON”, attendre au
moins cinq secondes, puis relâcher le
contacteur de sélection “SELECT”.
4. Appuyer sur le côté“ ” ou“” du
contacteur “SELECT” afin de régler le
niveau de luminosité souhaitée.
5. Appuyer sur le contacteur “RESET”
afin de confirmer le niveau de lumino-
sité réglée. L’écran retourne à l’affi-
chage du compteur kilométrique, du
totalisateur journalier ou de la montre.1. Cadran du compteur de vitesse
2. Niveau de luminosité
U11CF1F0.book Page 8 Friday, August 31, 2007 9:31 AM

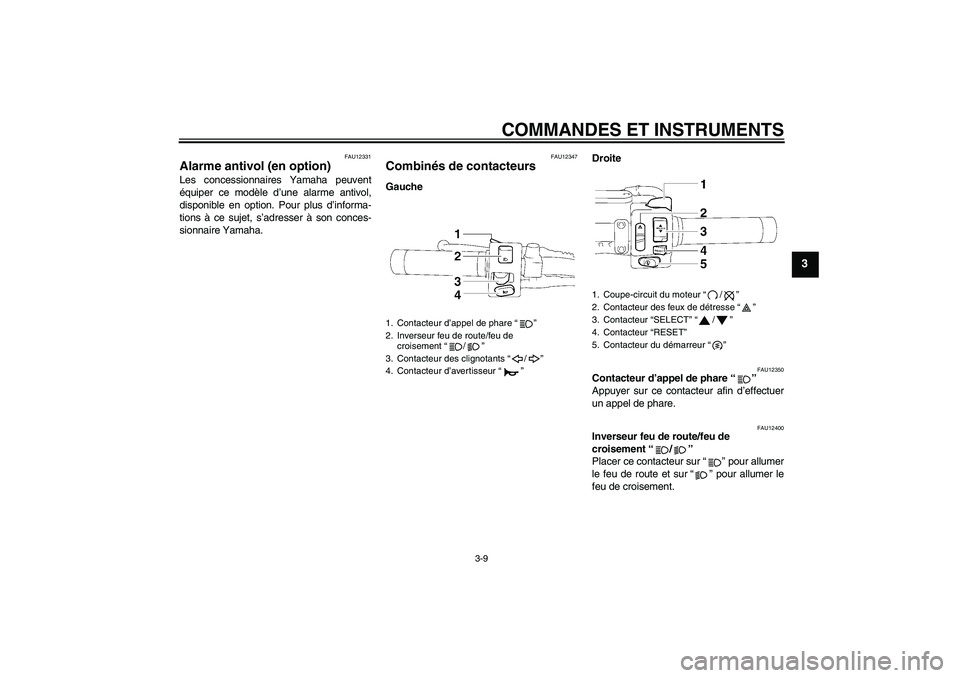

Page 23 of 88
COMMANDES ET INSTRUMENTS
3-9
3
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12347
Combinés de contacteurs GaucheDroite
FAU12350
Contacteur d’appel de phare“”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de
croisement“/”
Placer ce contacteur sur“” pour allumer
le feu de route et sur“” pour allumer le
feu de croisement.
1. Contacteur d’appel de phare“”
2. Inverseur feu de route/feu de
croisement“/”
3. Contacteur des clignotants“/”
4. Contacteur d’avertisseur“”
1. Coupe-circuit du moteur“/”
2. Contacteur des feux de détresse“”
3. Contacteur “SELECT”“/”
4. Contacteur “RESET”
5. Contacteur du démarreur“”
U11CF1F0.book Page 9 Friday, August 31, 2007 9:31 AM

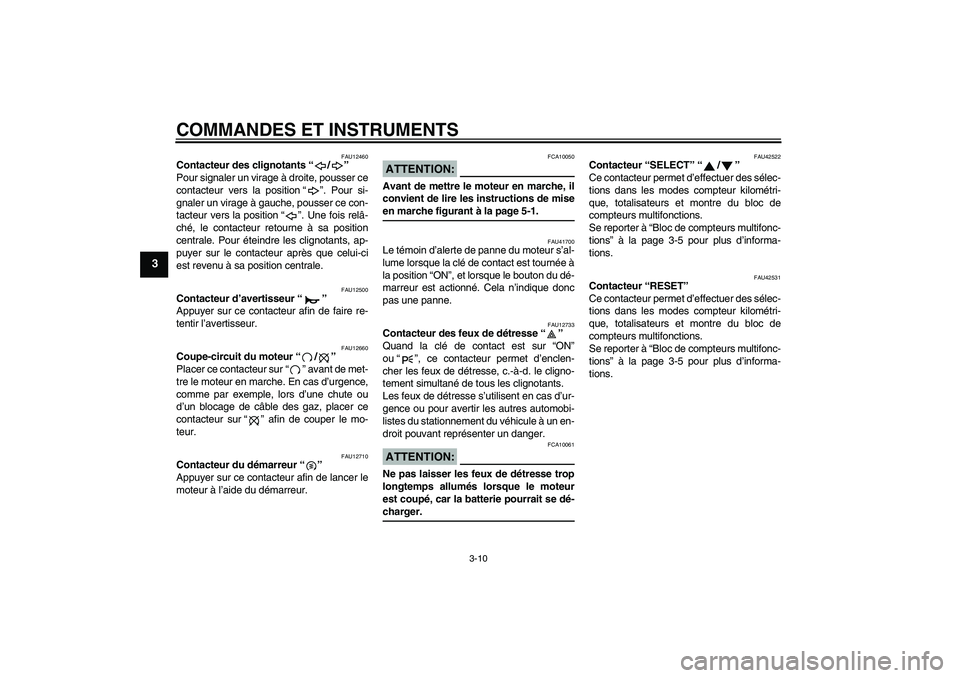

Page 24 of 88
COMMANDES ET INSTRUMENTS
3-10
3
FAU12460
Contacteur des clignotants“/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position“”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position“”. Une fois relâ-
ché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur“”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur“/”
Placer ce contacteur sur“” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur“” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur“”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.
ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU41700
Le témoin d’alerte de panne du moteur s’al-
lume lorsque la clé de contact est tournée à
la position “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse“”
Quand la clé de contact est sur “ON”
ou“”, ce contacteur permet d’enclen-
cher les feux de détresse, c.-à-d. le cligno-
tement simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU42522
Contacteur “SELECT”“/”
Ce contacteur permet d’effectuer des sélec-
tions dans les modes compteur kilométri-
que, totalisateurs et montre du bloc de
compteurs multifonctions.
Se reporter à “Bloc de compteurs multifonc-
tions” à la page 3-5 pour plus d’informa-
tions.
FAU42531
Contacteur “RESET”
Ce contacteur permet d’effectuer des sélec-
tions dans les modes compteur kilométri-
que, totalisateurs et montre du bloc de
compteurs multifonctions.
Se reporter à “Bloc de compteurs multifonc-
tions” à la page 3-5 pour plus d’informa-
tions.
U11CF1F0.book Page 10 Friday, August 31, 2007 9:31 AM

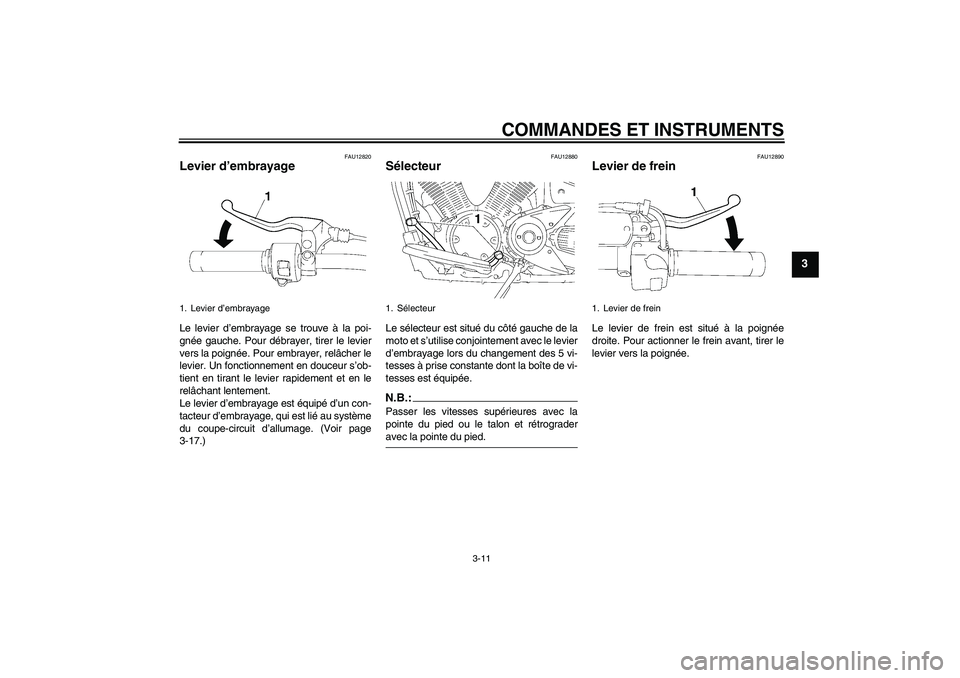

Page 25 of 88
COMMANDES ET INSTRUMENTS
3-11
3
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-17.)
FAU12880
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 5 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.N.B.:Passer les vitesses supérieures avec la
pointe du pied ou le talon et rétrograderavec la pointe du pied.
FAU12890
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.
1. Levier d’embrayage

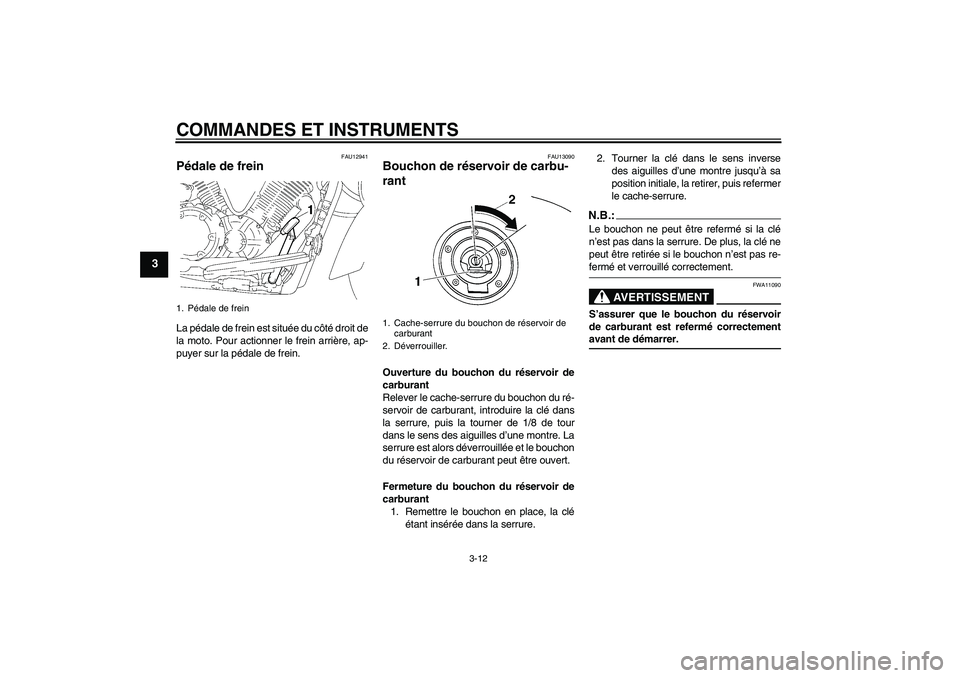

1. Sélecteur
1. Levier de frein
U11CF1F0.book Page 11 Friday, August 31, 2007 9:31 AM
Page 26 of 88
COMMANDES ET INSTRUMENTS
3-12
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU13090
Bouchon de réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/8 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
1. Pédale de frein
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
U11CF1F0.book Page 12 Friday, August 31, 2007 9:31 AM

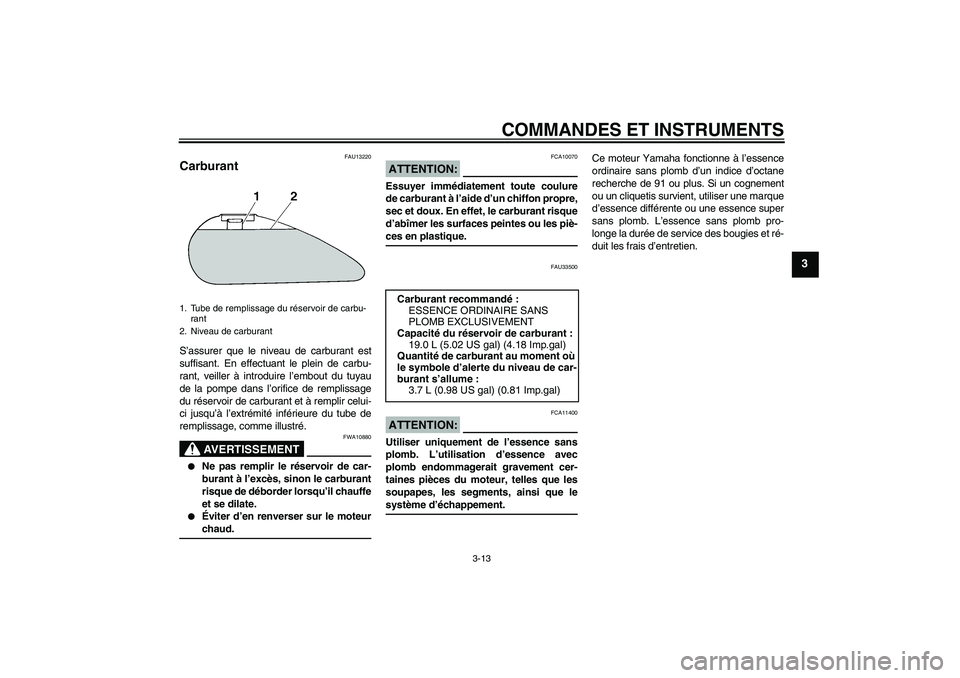

Page 27 of 88
COMMANDES ET INSTRUMENTS
3-13
3
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880
Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.
Éviter d’en renverser sur le moteurchaud.
ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU33500
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marque
d’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
19.0 L (5.02 US gal) (4.18 Imp.gal)
Quantité de carburant au moment où
le symbole d’alerte du niveau de car-
burant s’allume :
3.7 L (0.98 US gal) (0.81 Imp.gal)
U11CF1F0.book Page 13 Friday, August 31, 2007 9:31 AM
Page 28 of 88

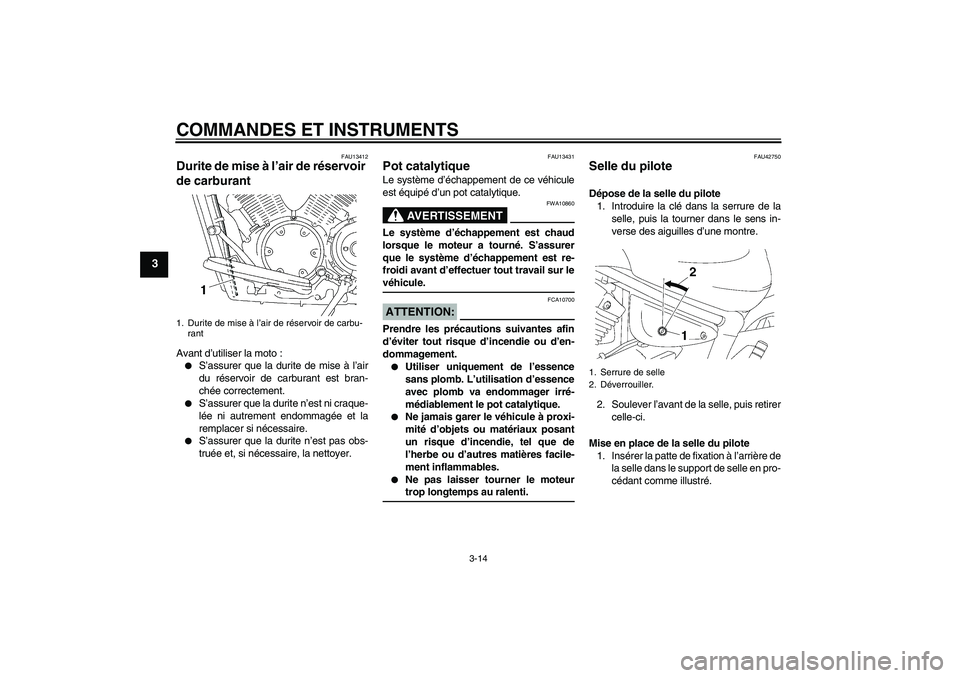

COMMANDES ET INSTRUMENTS
3-14
3
FAU13412
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :
S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.
S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.
S’assurer que la durite n’est pas obs-
truée et, si nécessaire, la nettoyer.
FAU13431
Pot catalytique Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.
Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.
Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.
Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU42750
Selle du pilote Dépose de la selle du pilote
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle, puis retirer
celle-ci.
Mise en place de la selle du pilote
1. Insérer la patte de fixation à l’arrière de
la selle dans le support de selle en pro-
cédant comme illustré.
1. Durite de mise à l’air de réservoir de carbu-
rant
1. Serrure de selle
2. Déverrouiller.
U11CF1F0.book Page 14 Friday, August 31, 2007 9:31 AM
Page 29 of 88

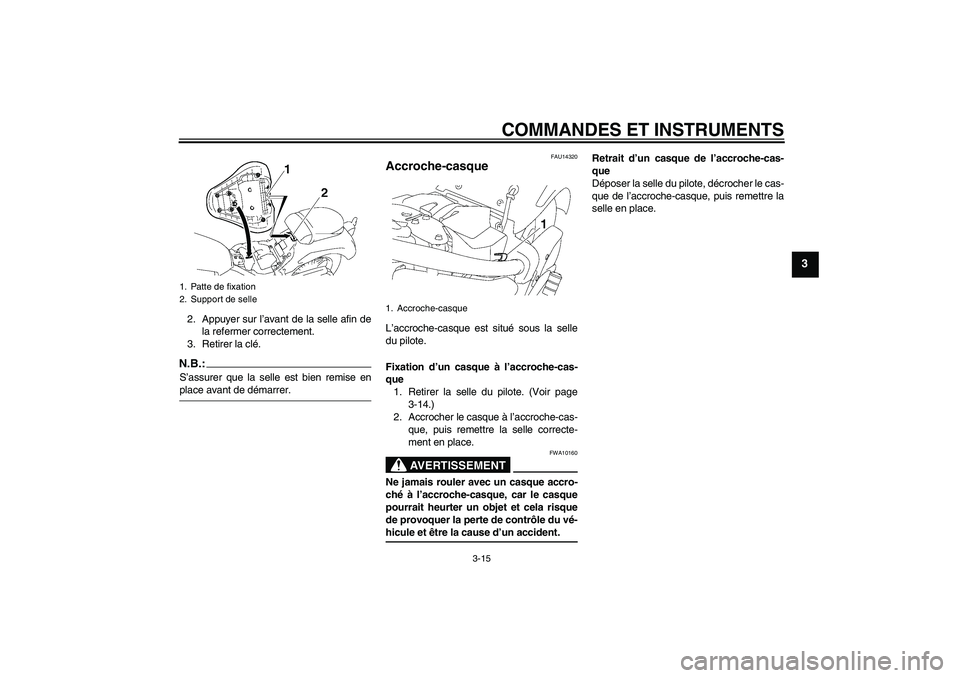

COMMANDES ET INSTRUMENTS
3-15
3
2. Appuyer sur l’avant de la selle afin de
la refermer correctement.
3. Retirer la clé.N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
FAU14320
Accroche-casque L’accroche-casque est situé sous la selle
du pilote.
Fixation d’un casque à l’accroche-cas-
que
1. Retirer la selle du pilote. (Voir page
3-14.)
2. Accrocher le casque à l’accroche-cas-
que, puis remettre la selle correcte-
ment en place.
AVERTISSEMENT
FWA10160
Ne jamais rouler avec un casque accro-
ché à l’accroche-casque, car le casque
pourrait heurter un objet et cela risque
de provoquer la perte de contrôle du vé-hicule et être la cause d’un accident.Retrait d’un casque de l’accroche-cas-
que
Déposer la selle du pilote, décrocher le cas-
que de l’accroche-casque, puis remettre la
selle en place.
1. Patte de fixation
2. Support de selle
1. Accroche-casque
U11CF1F0.book Page 15 Friday, August 31, 2007 9:31 AM
Page 30 of 88
COMMANDES ET INSTRUMENTS
3-16
3
FAU42540
Réglage du combiné ressort-
amortisseur Le combiné ressort-amortisseur est équipé
d’une bague de réglage de la précontrainte
de ressort de sorte à offrir la possibilité d’un
meilleur confort de conduite.
Il est préférable de confier le réglage de la
précontrainte du ressort à un concession-
naire Yamaha.ATTENTION:
FCA10100
Ne jamais forcer un dispositif de réglage
au-delà du réglage minimum et maxi-mum.
N.B.:
Si l’on décide d’effectuer soi-même ce
réglage, se servir de la clé spéciale in-
cluse dans la trousse de réparation
supplémentaire, livrée séparément à
l’achat du véhicule.
Il faut veiller à bien aligner l’encoche
sélectionnée figurant sur la bague de
réglage et l’indicateur de position figu-rant sur l’amortisseur.AVERTISSEMENT
FWA10220
Cet amortisseur contient de l’azote forte-
ment comprimé. Lire attentivement et
s’assurer de bien comprendre les infor-
mations ci-dessous avant de manipuler
l’amortisseur. Le fabricant décline toute
responsabilité pour les dégâts ou les
blessures corporelles résultant d’une
mauvaise manipulation.
Ne pas modifier ni tenter d’ouvrir la
bonbonne de gaz.
Ne pas approcher l’amortisseur
d’une flamme ou de toute autre
source de chaleur. La pression du
gaz augmenterait excessivement,
et la bonbonne de gaz pourrait ex-
ploser.
Ne pas déformer ni endommager la
bonbonne de gaz d’aucune façon,
car cela risque d’amoindrir les per-
formances d’amortissement.
Toujours confier l’entretien de
l’amortisseur à un concessionnaireYamaha.
1. Combiné ressort-amortisseur
2. Indicateur de position
3. Bague de réglage de la précontrainte de res-
sort
Réglage de la précontrainte de
ressort :
Minimum (réglage souple) :
1
Standard :
4
Maximum (réglage dur) :
9
U11CF1F0.book Page 16 Friday, August 31, 2007 9:31 AM
