Manutenção periódica e ajustes
6-10
6
NOTASe não houver uma chave de binário dispo-
nível quando instalar uma vela de ignição,
uma boa estimativa do momento de aperto
correto é 1/4–1/2 volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o momento de aperto es-
pecificado logo que possível.3. Instale a tampa da vela de ignição.
4. Instale a cobertura da vela de ignição,
colocando as respetivas cavilhas.
PAU4259B
Óleo do motor e cartucho d o fil-
tro de óleoO nível de óleo do motor deve ser verifica-
do antes de cada viagem. Para além disso,
o óleo e o cartucho do filtro de óleo devem
ser substituídos nos intervalos especifica-
dos na tabela de lubrificação e manuten-
ção periódica.
Verificação do nível de óleo d o motor
1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical. Uma ligeira inclinação lateral
poderá resultar numa falsa leitura.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até que o óleo assente e verifique o nível do óleo
através da janela de verificação do ní-
vel de óleo do motor situada no lado
inferior esquerdo do cárter.NOTAO óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca do nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
Mu dança do óleo d o motor (com ou sem
substituição do cartucho d o filtro de
óleo) 1. Coloque o veículo numa superfície ni- velada.
2. Coloque o motor em funcionamento, deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Coloque um tabuleiro de recolha do óleo por baixo do motor para recolher
o óleo usado.1. Tampa de enchimento de óleo do motor
2. Janela de verificação do nível de óleo do motor
3. Marca do nível máximo
4. Marca do nível mínimo
U1CSP2P0.book Page 10 Wednesday, July 15, 2015 11:10 AM
Page 52 of 94

Manutenção periódica e ajustes
6-11
6
4. Retire a tampa de enchimento de
óleo, a cavilha de drenagem de óleo
do motor e a respetiva anilha, para
drenar o óleo do cárter.NOTAIgnore os passos 5–7 se não desejar subs-
tituir o cartucho do filtro de óleo.5. Retire o cartucho do filtro de óleo comuma chave inglesa do filtro de óleo.
NOTAPoderá obter uma chave inglesa do filtro de
óleo num concessionário Yamaha.6. Aplique uma camada pouco espessade óleo do motor limpo no anel de ve-
dação em O do novo cartucho do filtro
de óleo.
NOTACertifique-se de que o anel de vedação em
O está bem encaixado.7. Instale o novo cartucho do filtro deóleo com uma chave inglesa do filtro
de óleo e aperte-o em conformidade
com o binário especificado, utilizando
uma chave de binário.
1. Cavilha de drenagem do óleo do motor
2. Anilha
12
1. Cartucho do filtro de óleo
2. Chave inglesa do filtro de óleo
1. Anel de vedação em O
U1CSP2P0.book Page 11 Wednesday, July 15, 2015 11:10 AM
Page 53 of 94

Manutenção periódica e ajustes
6-12
6
8. Instale a cavilha de drenagem de óleo
do motor e a respetiva nova anilha e,
depois, aperte a cavilha em conformi-
dade com o binário especificado.
9. Reabasteça com a quantidade espe- cificada de óleo do motor recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
NOTADepois do motor e do sistema de escape
terem arrefecido, certifique-se de que lim-
pa o óleo eventualmente derramado sobre
quaisquer componentes.PRECAUÇÃO
PCA11621
Para evitar o patinar d a embraia-
gem (uma vez que o óleo do motor
também lubrifica a embraiagem),
não misture quaisquer a ditivos quí-
micos. Não utilize óleos com a es-
pecificação para diesel de “CD”
nem óleos d e qualidad e superior à
especifica da. Para além d isso, não
utilize óleos d enominados “ENER-
GY CONSERVING II” ou superiores.
Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.NOTADepois de ligar o motor, a luz de advertên-
cia do nível de óleo do motor deverá desli-
gar-se se o nível de óleo for suficiente.PRECAUÇÃO
PCA10402
Se a luz d e advertência do nível d e óleo
tremeluzir ou permanecer acesa, mes-
mo que o nível de óleo esteja correto,
d esligue ime diatamente o motor e soli-
cite a um concessionário Yamaha que
verifique o veículo.11. Desligue o motor, aguarde alguns mi- nutos até o óleo assentar e, depois,
verifique o nível do óleo e, se necessá-
rio, corrija-o.
1. Chave de binárioBinário de aperto:
Cartucho do filtro de óleo: 17 Nm (1.7 m·kgf, 12 ft·lbf)
Binário de aperto:
Cavilha de drenagem de óleo do
motor: 43 Nm (4.3 m·kgf, 31 ft·lbf)
Óleo do motor recomen dad o:
Consulte a página 8-1.
Quanti dad e de óleo:
Mudança de óleo: 3.20 L (3.38 US qt, 2.82 Imp.qt)
Com remoção do filtro de óleo: 3.40 L (3.59 US qt, 2.99 Imp.qt)
U1CSP2P0.book Page 12 Wednesday, July 15, 2015 11:10 AM
Page 54 of 94

Manutenção periódica e ajustes
6-13
6
PAU20071
RefrigeranteO nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU42635
Verificação do nível de líqui do refrige-
rante 1. Coloque o veículo numa superfície ni- velada e segure-o numa posição ver-
tical.NOTAO nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura
do motor.
Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.2. Verifique o nível de refrigerante no re-
servatório de refrigerante.NOTAO refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
3. Se o líquido refrigerante se encontrarna marca de nível mínimo ou abaixo
desta, retire o painel A. (Consulte a
página 6-8.)
4. Retire a tampa do reservatório de re- frigerante, adicione líquido refrigeran-
te até à marca de nível máximo e,
depois, instale a tampa do reservató-
rio. AVISO! Retire apenas a tampa
d o reservatório d e refrigerante.
Nunca tente retirar a tampa do ra-
d ia dor enquanto o motor estiver
quente.
[PWA15162]
PRECAUÇÃO: Caso
não tenha líqui do refrigerante, utili-
ze água d estilada ou água macia.
Não utilize água d ura nem água sal-
ga da pois danificam o motor. Caso
tenha utiliza do água em vez de lí- qui
do refrigerante, substitua-a por
líqui do refrigerante logo que possí-
vel, caso contrário o sistema d e re-
frigeração não ficará protegi do
contra congelação e corrosão. Se
tiver sid o acrescenta da água ao lí-
qui do refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
qui do refrigerante logo que
possível, caso contrário a eficácia
d o líqui do refrigerante será re duzi-
d a.
[PCA10473]
5. Instale o painel.
1. Reservatório de refrigerante
2. Marca do nível máximo
3. Marca do nível mínimo
1. Tampa do reservatório de refrigeranteCapaci dad e do reservatório d e
refrigerante (até à marca de nível
máximo): 0.45 L (0.48 US qt, 0.40 Imp.qt)
1
U1CSP2P0.book Page 13 Wednesday, July 15, 2015 11:10 AM
Page 55 of 94

Manutenção periódica e ajustes
6-14
6
NOTACertifique-se de que o tubo de respiração
do reservatório de refrigerante está bem
colocado através do guia.
PAU33032
Mu dança do refrigerante
O refrigerante deve ser substituído nos in-
tervalos especificados na tabela de lubrifi-
cação e manutenção periódica. Solicite a
um concessionário Yamaha que mude o
refrigerante. AVISO! Nunca tente retirar a
tampa do ra dia dor enquanto o motor es-
tiver quente.
[PWA10382] PAU42443
Substituição
do elemento d o fil-
tro de arO elemento do filtro de ar deve ser substi-
tuído nos intervalos especificados na tabe-
la de lubrificação e manutenção periódica.
Substitua o elemento do filtro de ar mais
frequentemente se a condução for feita em
áreas invulgarmente húmidas ou poeiren-
tas.
1. Retire a tampa da caixa do filtro de ar, retirando as respetivas cavilhas.
2. Puxe o elemento do filtro de ar para fora. 3. Introduza um elemento do filtro de ar
na respetiva caixa. PRECAUÇÃO:
Certifique-se de que o elemento do
filtro de ar está d evidamente fixo na
caixa do filtro d e ar. O motor nunca
d eve ser coloca do em funciona-
mento sem o elemento do filtro d e
ar instala do, caso contrário o(s) pis-
tão(ões) e/ou cilin dro(s) po derão
d esgastar-se excessivamente.
[PCA10482]
4. Instale a tampa da caixa do filtro de ar,
colocando as respetivas cavilhas.
1. Guia
2. Tubo de respiração do reservatório de refrigerante
12
1. Tampa da caixa do filtro de ar
2. Cavilha
1. Elemento do filtro de ar
U1CSP2P0.book Page 14 Wednesday, July 15, 2015 11:10 AM
Page 56 of 94

Manutenção periódica e ajustes
6-15
6
PAU21385

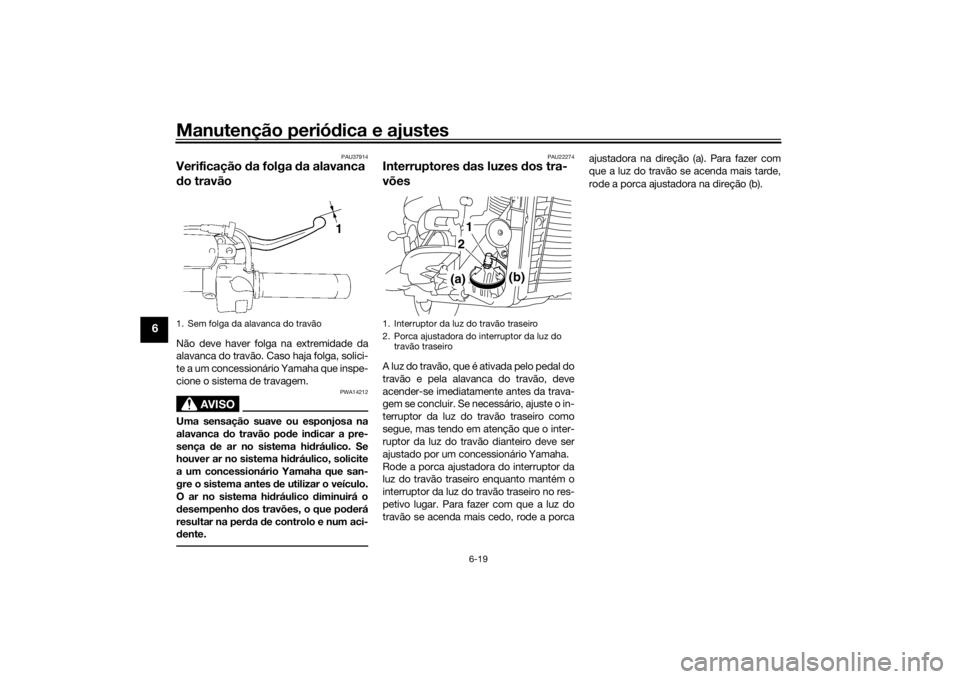

Verificação da folga do punho do
acelera dorA folga do punho do acelerador deverá me-
dir 4.0–6.0 mm (0.16–0.24 in) na borda inte-
rior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
PAU21402
Folga das válvulasA folga das válvulas muda com a utilização,
resultando numa mistura inadequada de
ar/combustível e/ou ruído no motor. Para
evitar que isto ocorra, a folga das válvulas
deverá ser regulada por um concessionário
Yamaha nos intervalos especificados na
tabela de lubrificação e manutenção perió-
dica.
PAU64240
Pneus Os pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
A pressão de ar d os pneus d eve ser
verifica da e ajustad a com os pneus
frios (isto é, quand o a temperatura
d os pneus é igual à temperatura
ambiente).
A pressão de ar dos pneus tem de
ser ajusta da de acor do com a velo-
ci dad e de con dução e o peso total
1. Folga do punho do aceleradorU1CSP2P0.book Page 15 Wednesday, July 15, 2015 11:10 AM
Page 57 of 94

Manutenção periódica e ajustes
6-16
6
do con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
NOTAO limite de profundidade do piso dos
pneus poderá diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
Solicite a um concessionário
Yamaha que substitua os pneus ex- cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a per da de controlo.
A tarefa de substituição de to das as
peças relaciona das com as ro das e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
Após a substituição d e um pneu,
con duza a veloci dad es mo derad as,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Pressão de ar d os pneus (me did a
com os pneus frios): Carga até 90 kg (198 lb):
Frente: 250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s :
280 kPa (2.80 kgf/cm2, 41 psi)
90 kg (198 lb) até carga máxima: Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Tr á s : 280 kPa (2.80 kgf/cm2, 41 psi)
Carga máxima*: 209 kg (461 lb)
* Peso total com condutor,
passageiro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu (frente e trás):
1.6 mm (0.06 in)
U1CSP2P0.book Page 16 Wednesday, July 15, 2015 11:10 AM
Page 58 of 94

Manutenção periódica e ajustes
6-17
6
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo po dem ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
PAU21963
Ro das de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o :
130/90 16M/C 67H
Fabricante/modelo: DUNLOP/D404F X
BRIDGESTONE/EXEDRA G721
Pneu de trás:
Ta m a n h o :
170/70B 16M/C 75H
Fabricante/modelo: DUNLOP/K555
BRIDGESTONE/G722 G
U1CSP2P0.book Page 17 Wednesday, July 15, 2015 11:10 AM
Page 59 of 94

Manutenção periódica e ajustes
6-18
6
PAU48375
Ajuste da folga da alavanca da
embraiagemMeça a folga da alavanca da embraiagem
conforme ilustrado.
Verifique periodicamente a folga da alavan-
ca da embraiagem e, se necessário, ajuste
como se segue.
1. Deslize a cobertura de borracha para trás na alavanca da embraiagem.
2. Desaperte a contraporca. 3. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva cavilha
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a cavilha ajustadora na direção
(b).
NOTASe tiver sido possível obter a folga especi-
ficada para a alavanca da embraiagem
conforme descrito acima, ignore os passos
4–7.4. Rode a cavilha ajustadora totalmentena direção (a) para desapertar o cabo
da embraiagem.
5. Faça deslizar a cobertura de borracha mais para trás no cabo da embraia-
gem e, depois, desaperte a contra-
porca.
6. Para aumentar a folga da alavanca da
embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b). 7. Aperte a contraporca no cabo da em-
braiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
8. Aperte a contraporca na alavanca da embraiagem e, depois, faça deslizar a
cobertura de borracha para a posição
original.
1. Folga da alavanca da embraiagem
2. Contraporca
3. Cavilha ajustadora da folga da alavanca da embraiagem
4. Cobertura de borrachaFolga da alavanca d a embraiagem:
5.0–10.0 mm (0.20–0.39 in)1
2 3
4
1. Porca ajustadora da folga da alavanca da
embraiagem
2. Contraporca
3. Cobertura de borracha
12
(a)
(b)
3
U1CSP2P0.book Page 18 Wednesday, July 15, 2015 11:10 AM
Page 60 of 94

Manutenção periódica e ajustes
6-19
6
PAU37914
Verificação da folga da alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão po de in dicar a pre-
sença de ar no sistema hid ráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU22274
Interruptores das luzes d os tra-
võesA luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
petivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca ajustadora na direção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direção (b).
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do
travão traseiro
(a)2
1
(b)
U1CSP2P0.book Page 19 Wednesday, July 15, 2015 11:10 AM
