YAMAHA XVS1300CU 2015 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-21
6
tem vorhanden ist; daher auf jeden Fall die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüfen. Bei
plötzlichem Absinken des Bremsflüssig-
keitsstandes die Bremsanlage vor dem
nächsten Fahrtantritt von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22733
Bremsflüssi gkeit wechselnDie Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen der Hauptbrems-
zylinder und der Bremssättel, sowie die
Bremsschläuche, in den unten aufgeführ-
ten Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
 Öldichtungen: Alle zwei Jahre erneu-
ern.
 Bremsschläuche: Alle vier Jahre er-
neuern.
GAU23041

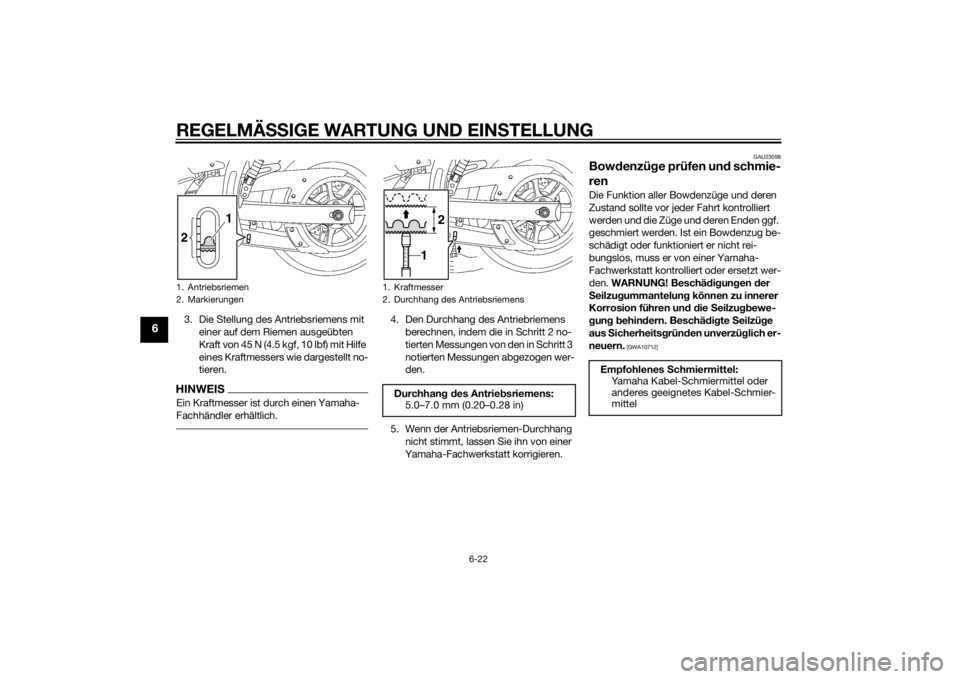

Durchhang d es Antrieb sriemensDer Durchhang des Antriebsriemens sollte
in den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, überprüft
und gestrafft werden.
GAU38412
Durchhang d es Antrie bsriemens prüfen
1. Das Fahrzeug auf den Seitenständer
stellen.
2. Mit Hilfe der Markierungen bei der Kontrollöffnung des Antriebsriemens
ist die gegenwärtige Stellung des An-
triebsriemens zu notieren.HINWEISDie Markierungen bei der Kontrollöffnung
des Antriebsriemens befinden sich in einem
5.0 mm (0.2 in) Abstand voneinander.
U2SSG1G0.book Page 21 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-22
6
3. Die Stellung des Antriebsriemens mit
einer auf dem Riemen ausgeübten
Kraft von 45 N (4.5 kgf, 10 lbf) mit Hilfe
eines Kraftmessers wie dargestellt no-
tieren.HINWEISEin Kraftmesser ist durch einen Yamaha-
Fachhändler erhältlich.
4. Den Durchhang des Antriebriemens berechnen, indem die in Schritt 2 no-
tierten Messungen von den in Schritt 3
notierten Messungen abgezogen wer-
den.
5. Wenn der Antriebsriemen-Durchhang nicht stimmt, lassen Sie ihn von einer
Yamaha-Fachwerkstatt korrigieren.
GAU23098
Bow denzü ge prüfen un d schmie-
renDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht rei-
bungslos, muss er von einer Yamaha-
Fachwerkstatt kontrolliert oder ersetzt wer-
den. WARNUNG! Beschä dig un gen der
S eilzu gummantelung können zu innerer
Korrosion führen un d d ie Seilzu gbewe-
g un g b ehin dern. Beschä dig te Seilzü ge
aus Sicherheits grün den unverzü glich er-
neuern.
[GWA10712]
1. Antriebsriemen
2. Markierungen2 1
1. Kraftmesser
2. Durchhang des AntriebsriemensDurchhan
g d es Antrie bsriemens:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
Empfohlenes Schmiermittel:
Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U2SSG1G0.book Page 22 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-23
6
GAU49921
Gas dreh griff un d Gaszug kont-
rollieren un d schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
GAU44275

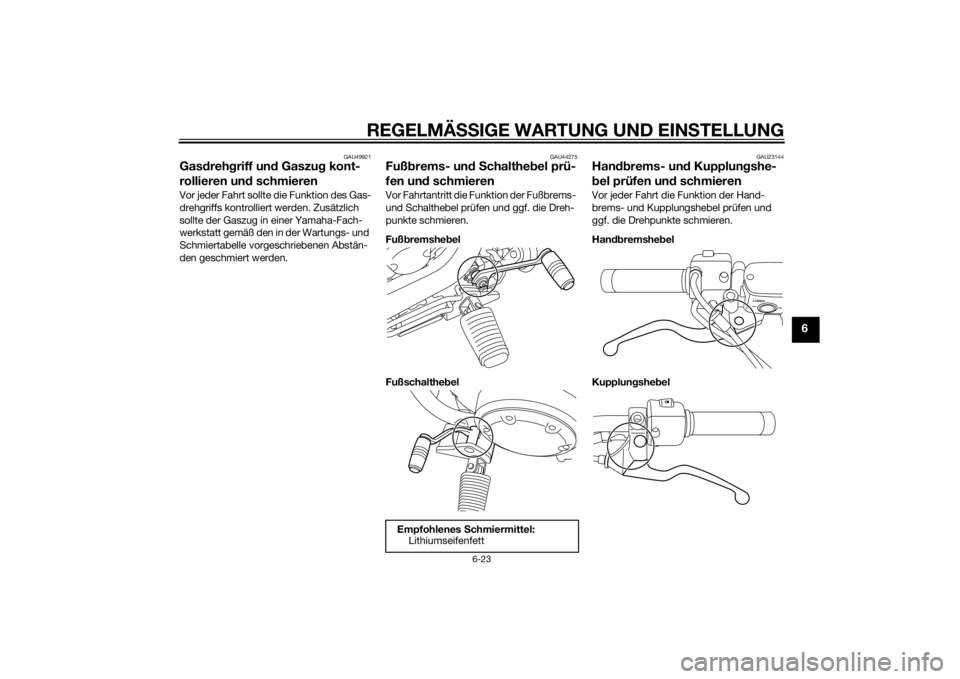

Fuß brems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU23144
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremshe bel
Kupplun gshe bel
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SSG1G0.book Page 23 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-24
6
GAU23203

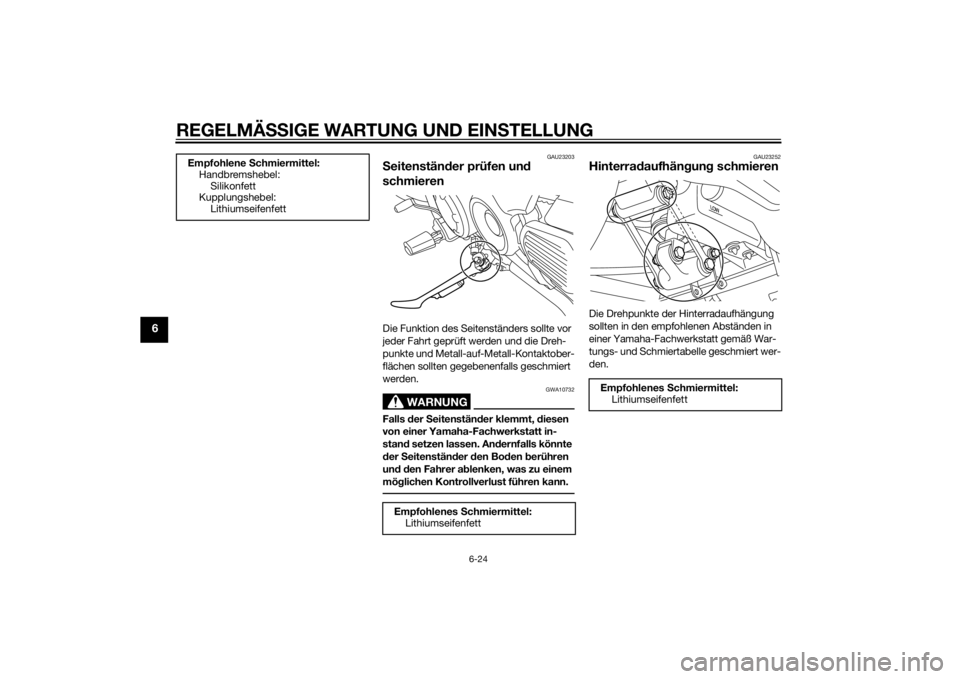

Seitenstän der prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenstän der klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenstän der den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
GAU23252
Hinterra daufhän gung schmierenDie Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert wer-
den.
Empfohlene
Schmiermittel:
Handbremshebel:
Silikonfett
Kupplungshebel: Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SSG1G0.book Page 24 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-25
6
GAUM1653
S chwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273

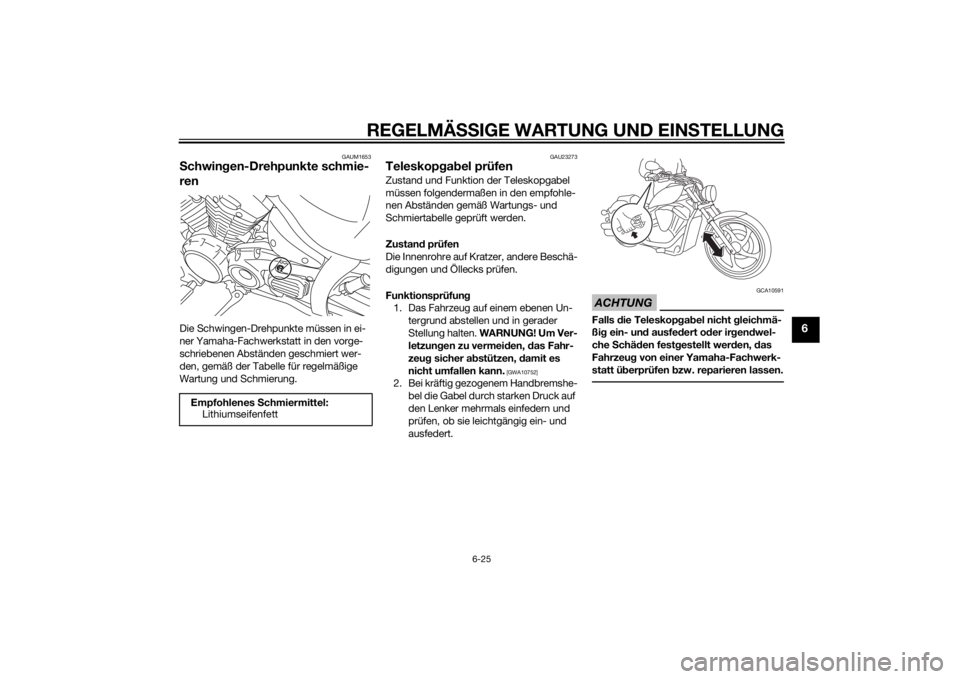

Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht gleichmä-
ßi g ein- un d ausfe dert o der ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeug von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2SSG1G0.book Page 25 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAU23284

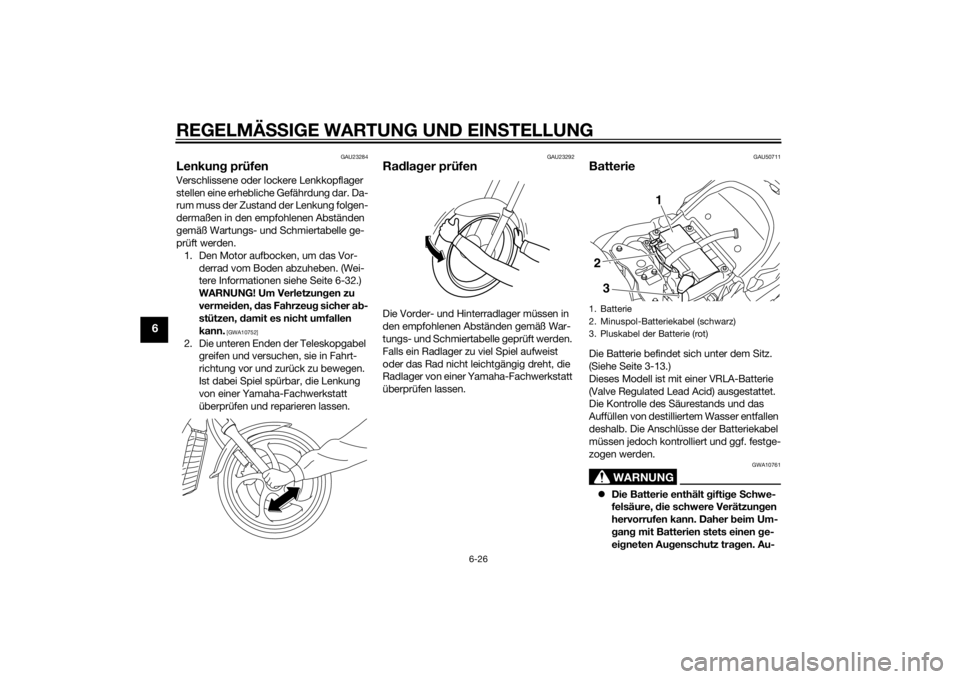

Lenkun g prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-32.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeu g sicher a b-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU50711

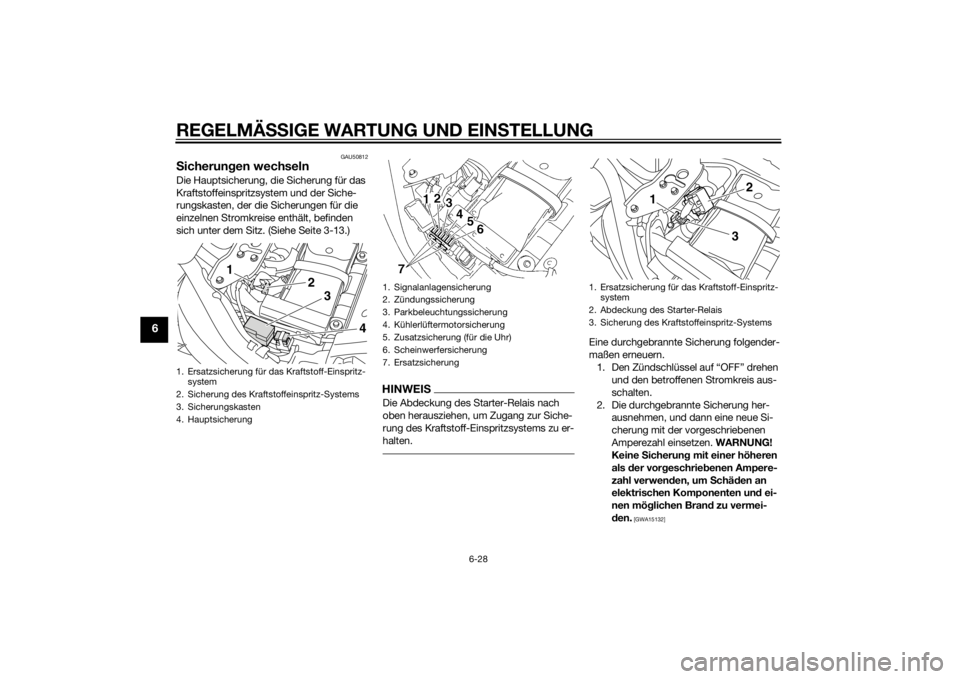

BatterieDie Batterie befindet sich unter dem Sitz.
(Siehe Seite 3-13.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
 Die Batterie enthält gifti ge Schwe-
felsäure, d ie schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen ge-
ei gneten Au genschutz tra gen. Au-1. Batterie
2. Minuspol-Batteriekabel (schwarz)
3. Pluskabel der Batterie (rot)
1
23
U2SSG1G0.book Page 26 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-27
6
gen, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen Sie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser od er Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
und sofort einen Arzt aufsuchen.
 Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, brennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in ge-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
 DIE S UND BA
TTERIEN VON KIN-
DERN FERN HALTEN.
ACHTUNG
GCA10621
Unter keinen Umstän den die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschä dig en wür de.Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri-
scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.ACHTUNG
GCA16522
Zum La den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannung s-Ladeg erät nöti g.
Bei Verwen dung eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie d arauf
achten, dass der Schlüssel auf “OFF”
ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluskab el abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie darauf achten,
d ass der Schlüssel auf “OFF” g e-
d reht wur de, dann zuerst das Plus-
ka bel un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gela denem Zu-
stan d halten. Die La gerun g einer entla-
d enen Batterie kann die Batterie d auer-
haft beschäd ig en.
U2SSG1G0.book Page 27 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
GAU50812
Sicherun gen wechselnDie Hauptsicherung, die Sicherung für das
Kraftstoffeinspritzsystem und der Siche-
rungskasten, der die Sicherungen für die
einzelnen Stromkreise enthält, befinden
sich unter dem Sitz. (Siehe Seite 3-13.)
HINWEISDie Abdeckung des Starter-Relais nach
oben herausziehen, um Zugang zur Siche-
rung des Kraftstoff-Einspritzsystems zu er-
halten.
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her- ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um Schäd en an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
1. Ersatzsicherung für das Kraftstoff-Einspritz-
system
2. Sicherung des Kraftstoffeinspritz-Systems
3. Sicherungskasten
4. Hauptsicherung
1
2
3
4
1. Signalanlagensicherung
2. Zündungssicherung
3. Parkbeleuchtungssicherung
4. Kühlerlüftermotorsicherung
5. Zusatzsicherung (für die Uhr)
6. Scheinwerfersicherung
7. Ersatzsicherung
1. Ersatzsicherung für das Kraftstoff-Einspritz- system
2. Abdeckung des Starter-Relais
3. Sicherung des Kraftstoffeinspritz-Systems
3 2
1
U2SSG1G0.book Page 28 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-29
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU63180

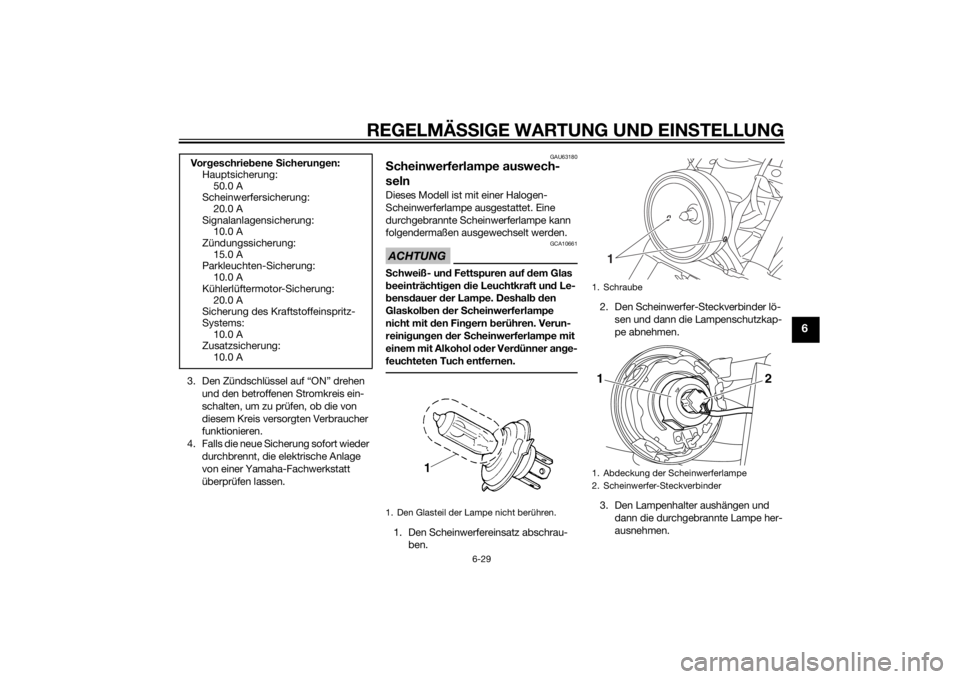

Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10661
S chweiß- un d Fettspuren auf dem Glas
b eeinträchti gen die Leuchtkraft un d Le-
b ens dauer der Lampe. Deshal b d en
Glaskol ben der Scheinwerferlampe
nicht mit d en Fingern berühren. Verun-
reini gun gen der Scheinwerferlampe mit
einem mit Alkohol o der Ver dünner an ge-
feuchteten Tuch entfernen.1. Den Scheinwerfereinsatz abschrau- ben. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen und dann die durchgebrannte Lampe her-
ausnehmen.
Vor
geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung: 20.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
15.0 A
Parkleuchten-Sicherung: 10.0 A
Kühlerlüftermotor-Sicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Zusatzsicherung:
10.0 A1. Den Glasteil der Lampe nicht berühren.
1. Schraube
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
11
2
U2SSG1G0.book Page 29 Monday, October 27, 2014 8:58 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6

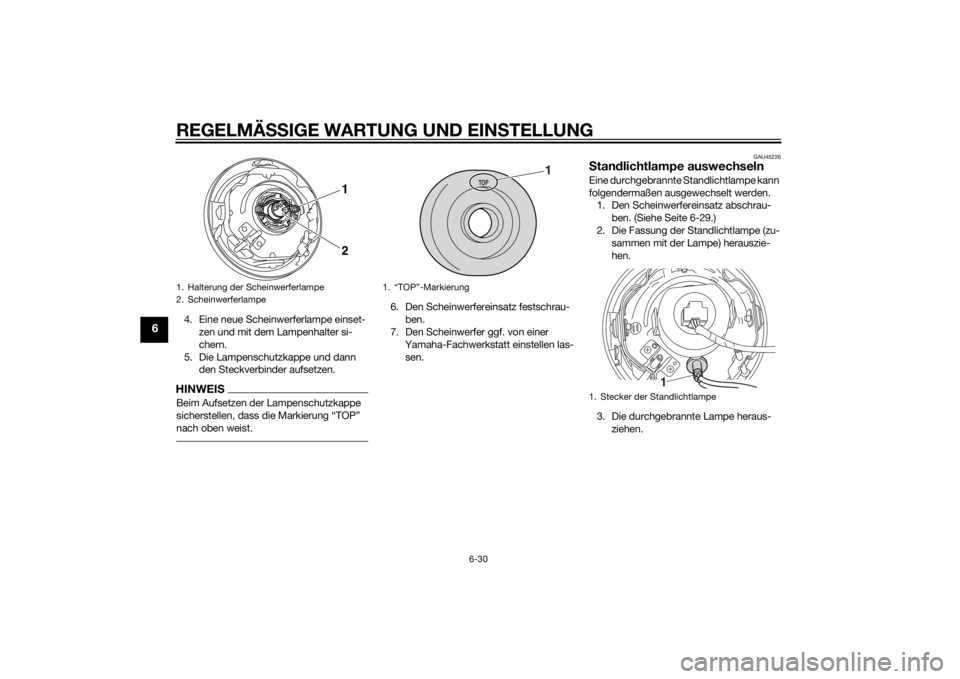

4. Eine neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe und dann den Steckverbinder aufsetzen.HINWEISBeim Aufsetzen der Lampenschutzkappe
sicherstellen, dass die Markierung “TOP”
nach oben weist.
6. Den Scheinwerfereinsatz festschrau-
ben.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU45226
Stan dlichtlampe auswechseln Eine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-29.)
2. Die Fassung der Standlichtlampe (zu- sammen mit der Lampe) herauszie-
hen.
3. Die durchgebrannte Lampe heraus- ziehen.
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
21
1. “TOP”-Markierung
TOP
1
1. Stecker der Standlichtlampe
1
U2SSG1G0.book Page 30 Monday, October 27, 2014 8:58 AM
