YAMAHA XVS1300CU 2015 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-1
8
A bmessun gen:Gesamtlänge:
2535 mm (99.8 in)
Gesamtbreite:
860 mm (33.9 in)
Gesamthöhe: 1130 mm (44.5 in)
Sitzhöhe: 670 mm (26.4 in)
Radstand:
1755 mm (69.1 in)
Bodenfreiheit: 150 mm (5.91 in)
Mindest-Wendekreis: 3400 mm (133.9 in)Gewicht:Gewicht (fahrfertig):293 kg (646 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, SOHC
Zylinderanordnung: 2-Zylinder-V-Motor
Hubraum: 1304 cm3
Bohrung × Hub:
100.0 × 83.0 mm (3.94 × 3.27 in)
Verdichtungsverhältnis: 9.5 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
Sorte (Viskosität):
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oder 20W-50
Empfohlene Motorölqualität: API Service, Sorte SG oder höher/JASO
MA
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:3.20 L (3.38 US qt, 2.82 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
3.40 L (3.59 US qt, 2.99 Imp.qt)Füllmen ge:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.45 L (0.48 US qt, 0.40 Imp.qt)
Kühlers (einschließlich aller Kanäle): 2.10 L (2.22 US qt, 1.85 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter Papiereinsatz
Kraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol (E10)
zulässig)
Tankvolumen (Gesamtinhalt): 15.0 L (3.96 US gal, 3.30 Imp.gal)
Davon Reserve:
5.0 L (1.32 US gal, 1.10 Imp.gal)Kraftstoff-Einspritzung :Drosselklappengehäuse:
Kennzeichnung:3D8D 40Zün dkerze(n):Hersteller/Modell:
NGK/LMAR7A-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftü bertra gung :Primäruntersetzungsverhältnis:
1.556 (70/45)
Achsantrieb:
Riemen
Sekundäruntersetzungsverhältnis: 2.258 (70/31)
Getriebeart: klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung: 1. Gang:
2.769 (36/13)
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2SSG1G0.book Page 1 Monday, October 27, 2014 8:58 AM

TECHNISCHE DATEN
8-2
8
2. Gang:
1.778 (32/18)
3. Gang: 1.381 (29/21)
4. Gang:
1.115 (29/26)
5. Gang: 0.960 (24/25)
Fahr gestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel: 34.00 Grad
Nachlauf: 109 mm (4.3 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 21M/C 62H
Hersteller/Typ:
BRIDGESTONE/EXEDRA G721 GHinterreifen:Ausführung:Schlauchlos-Reifen
Dimension:
210/40R18M/C 73H
Hersteller/Typ: BRIDGESTONE/EXEDRA G852 RADIAL GZula dun g:Max. Gesamtzuladung:
204 kg (450 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)
Zuladungsbedingung: 90–204 kg (198–450 lb)
Vorn:
250 kPa (2.50 kgf/cm2, 36 psi)
Hinten: 280 kPa (2.80 kgf/cm2, 41 psi)Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 21M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 18M/C x MT7.50Vor derra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
135 mm (5.3 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
100 mm (3.9 in)Elektrische Anlag e:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTX20L-BS
Spannung, Kapazität: 12 V, 18.0 AhScheinwerfer:Lampenart:
Halogenlampe
U2SSG1G0.book Page 2 Monday, October 27, 2014 8:58 AM

TECHNISCHE DATEN
8-3
8
Lampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 60.0 W/55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn: LED
Blinklicht hinten: LED
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung: 12 V, 5.0 W × 2
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte: LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte:
LEDSicherun gen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A Signalanlagensicherung:
10.0 A
Zündungssicherung: 15.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftermotor-Sicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-Systems: 10.0 A
Zusatzsicherung:
10.0 A
U2SSG1G0.book Page 3 Monday, October 27, 2014 8:58 AM

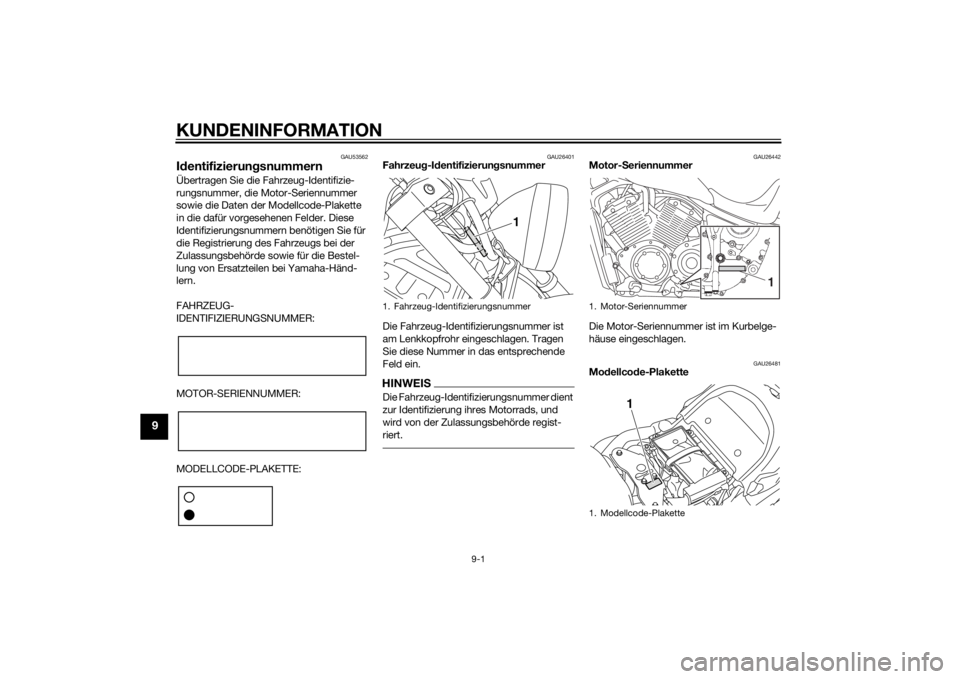

KUNDENINFORMATION
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeu g-I dentifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26481
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2SSG1G0.book Page 1 Monday, October 27, 2014 8:58 AM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-13.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
U2SSG1G0.book Page 2 Monday, October 27, 2014 8:58 AM

10-1
10
INDEXAAbblendschalter ...................................... 3-8
Abdeckung, abnehmen und montieren.............................................. 6-8
Abstellen ................................................. 7-4BBatterie ................................................. 6-26
Blinker-Kontrollleuchte ........................... 3-2
Blinkerschalter ........................................ 3-8
Blinker und Rücklicht/Bremslicht ......... 6-31
Bordwerkzeug......................................... 6-2
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-21
Bremslichtschalter ................................ 6-19DDurchhang des Antriebsriemens .......... 6-21EEinfahrvorschriften .................................. 5-3FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-15
Fehlersuchdiagramme .......................... 6-34
Fehlersuche .......................................... 6-32
Fernlicht-Kontrollleuchte ........................ 3-3
Fußbremshebel ..................................... 3-10
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-23
Fußschalthebel ....................................... 3-9GGasdrehgriff und Gaszug, kontrollieren und schmieren .................................... 6-23HHandbremshebel .................................. 3-10 Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-23
Helmhalter ............................................ 3-14
Hinterradaufhängung, sc hmieren ......... 6-24
Hupenschalter ........................................ 3-8
IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-13
Kennzeichenbeleuchtung ..................... 6-31
Kontrollleuchten und Warnleuchten ....... 3-2
Kraftstoff............................................... 3-11
Kraftstofftank-Belüftungsschlauch/ Überlaufschlauch ............................... 3-12
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-12
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-3
Kupplungshebel ..................................... 3-9
Kupplungshebel-Spiel, einstellen ......... 6-17LLage der Teile ......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-2
Lenkerarmaturen .................................... 3-7
Lenkung, prüfen ................................... 6-26
Lichthupenschalter ................................. 3-8
Luftfiltereinsatz, ersetzen ..................... 6-14MModellcode-Plakette .............................. 9-1
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-10
Motorrad aufbocken ............................. 6-32
Motor-Seriennummer ............................. 9-1
Motorstoppschalter ................................ 3-8 Motorstörungs-Warnleuchte ...................3-4
Multifunktionsmesser-Einheit..................3-4
OÖlstand-Warnleuchte ..............................3-3PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-17
Radlager, prüfen ...................................6-26
Reifen ....................................................6-15
Reserve-Warnleuchte .............................3-3
Rückstellknopf RESET ............................3-9SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-19
Scheinwerferlampe, auswechseln ........6-29
Schwingen-Drehpunkte, schmieren......6-25
Seitenständer ........................................3-16
Seitenständer, prüfen und schmieren ...6-24
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-28
Sitzbank ................................................3-13
Spiel des Gasdrehgriffs, prüfen ............6-15
Spiel des Handbremshebels, prüfen.....6-18
Standlichtlampe, auswechseln .............6-30
Starterschalter.........................................3-8TTankverschluss .....................................3-10
Technische Daten ...................................8-1
Teleskopgabel, prüfen ..........................6-25VVentilspiel ..............................................6-15
U2SSG1G0.book Page 1 Monday, October 27, 2014 8:58 AM

INDEX
10-2
10
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf SELECT ................................ 3-8
Warnblinkschalter ................................... 3-8
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen ................................ 6-8
Zünd-/Lenkschloss ................................. 3-1
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-17
