Page 81 of 88
CARATTERISTICHE TECNICHE
8-2
8
Rapporti di riduzione:1ª:
2.769 (36/13)
2ª: 1.778 (32/18)
3ª: 1.381 (29/21)
4ª:
1.115 (29/26)
5ª: 0.960 (24/25)Parte ciclistica:Tipo di telaio:
A doppia culla
Angolo di incidenza: 34.00 grado
Avancorsa: 109 mm (4.3 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 21M/C 62H
Produttore/modello:
BRIDGESTONE/EXEDRA G721 GPneumatico posteriore:Tipo: Senza camera d'aria
Misura:
210/40R18M/C 73H
Produttore/modello: BRIDGESTONE/EXEDRA G852 RADIAL G
Carico:Carico massimo: 204 kg (450 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)
Condizione di carico:
90–204 kg (198–450 lb)
Anteriore:250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 280 kPa (2.80 kgf/cm2, 41 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 21M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 18M/C x MT7.50Freno anteriore:Tipo:A disco singolo
Comando: Con la mano destra Liquido consigliato:
DOT 4
Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
135 mm (5.3 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
100 mm (3.9 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTX20L-BS
Tensione, capacità:
12 V, 18.0 Ah
U2SSH1H0.book Page 2 Monday, October 27, 2014 9:01 AM
Page 82 of 88
CARATTERISTICHE TECNICHE
8-3
8
Faro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 1
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: LED
Luce ausiliaria: 12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 2
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore: LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile dell’accensione: 15.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore: 20.0 A
Fusibile dell’impianto di iniezione carburante: 10.0 A
Fusibile di backup:
10.0 A
U2SSH1H0.book Page 3 Monday, October 27, 2014 9:01 AM
Page 83 of 88
INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU53562

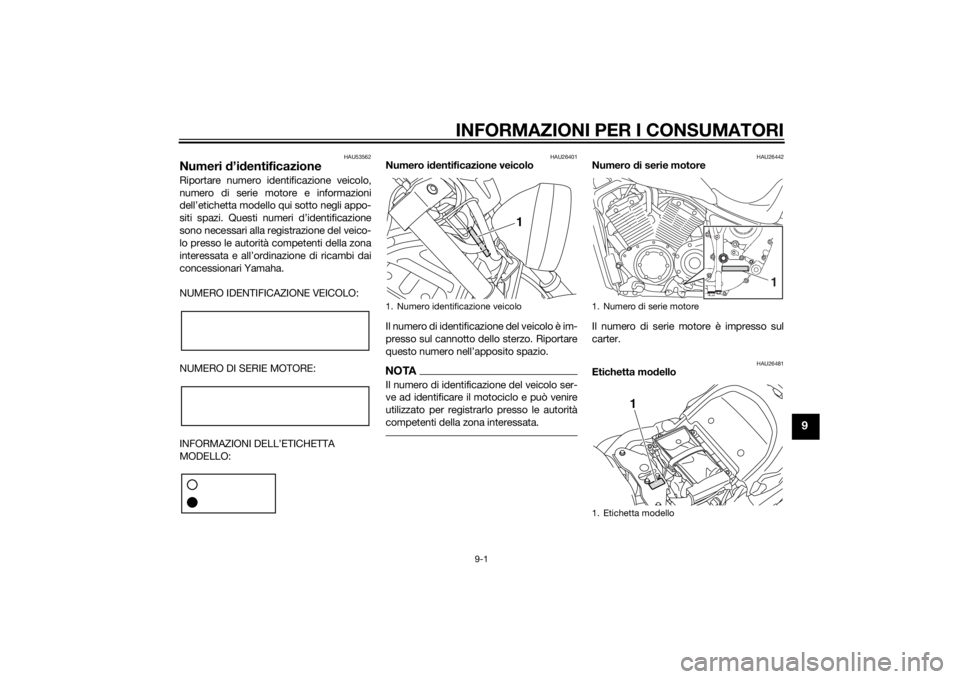

Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarl o presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
1
1
U2SSH1H0.book Page 1 Monday, October 27, 2014 9:01 AM
Page 84 of 88
INFORMAZIONI PER I CONSUMATORI
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-13.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.U2SSH1H0.book Page 2 Monday, October 27, 2014 9:01 AM
Page 85 of 88
10-1
10
INDICE ANALITICO
AAccensione del motore........................... 5-1
Assieme ammortizzatore, regolazione ......................................... 3-14BBatteria ................................................. 6-27
Blocchetto accensione/bloccasterzo ..... 3-1CCambi di marcia ..................................... 5-2
Candele, controllo .................................. 6-8
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-11
Carburante, consigli per ridurne il consumo .............................................. 5-3
Cavalletto laterale ................................. 3-15
Cavalletto laterale, controllo e lubrificazione ...................................... 6-25
Cavi, controllo e lubrificazione ............. 6-23
Come supportare il motociclo .............. 6-33
Commutatore luce abbagliante/anabbagliante................... 3-7
Convertitore catalitico .......................... 3-12
Cuscinetti ruote, controllo .................... 6-27EElemento filtrante, sostituzione ............ 6-14
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-26
Fusibili, sostituzione ............................. 6-29GGioco della leva freno, controllo........... 6-19
Gioco della leva frizione, regolazione ... 6-18
Gioco della manopola acceleratore, controllo ............................................. 6-15 Gioco valvole........................................ 6-15
IIndicatore di direzione e lampada
biluce fanalino/stop ........................... 6-32
Informazioni di sicurezza........................ 1-1
Interruttore avviamento .......................... 3-8
Interruttore dell’avvisatore acustico ....... 3-8
Interruttore di arresto motore ................. 3-8
Interruttore di segnalazione luce abbagliante .......................................... 3-7
Interruttore indicatori di direzione .......... 3-8
Interruttore luci d’emergenza ................. 3-8
Interruttore RESET ................................. 3-8
Interruttore SELECT ............................... 3-8
Interruttori luce stop............................. 6-19
Interruttori manubrio .............................. 3-7KKit attrezzi .............................................. 6-2LLampada faro, sostituzione.................. 6-30
Lampada luce di posizione anteriore, sostituzione........................................ 6-31
Leva freno .............................................. 3-9
Leva frizione ........................................... 3-9
Leve freno e frizione, controllo e lubrificazione ...................................... 6-24
Liquido freni, sostituzione .................... 6-22
Liquido refrigerante .............................. 6-13
Livello liquido freni, controllo ............... 6-20
Luce targa ............................................ 6-32MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-23 Manutenzione e lubrificazione,
periodica............................................... 6-4
Manutenzione, sistema di controllo emissioni .............................................. 6-3
NNumeri d’identificazione ......................... 9-1
Numero di serie motore .......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore e cartuccia filtro olio ......... 6-10PPannello, rimozione e installazione......... 6-8
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-20
Pedale cambio ........................................ 3-9
Pedale freno.......................................... 3-10
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-24
Perni del forcellone, lubrificazione ........ 6-26
Pneumatici ............................................ 6-15
Portacasco............................................ 3-14
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRicerca ed eliminazione guasti ............. 6-33
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-17SSella ...................................................... 3-13
Sistema d’interruzione circuito accensione ......................................... 3-16
U2SSH1H0.book Page 1 Monday, October 27, 2014 9:01 AM
Page 86 of 88
INDICE ANALITICO
10-2
10
Sospensione posteriore, lubrificazione ...................................... 6-25
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia livello carburante ............................ 3-3
Spia livello olio ........................................ 3-2
Spia luce abbagliante ............................. 3-2
Spia marcia in folle ................................. 3-2
Spia temperatura liquido refrigerante ..... 3-3
Spie di segnalazione e di avvertimento ......................................... 3-2
Sterzo, controllo ................................... 6-27
Strumento multifunzione......................... 3-4TTabelle di ricerca ed eliminazione guasti .................................................. 6-35
Tappo serbatoio carburante ................. 3-10
Tensione della cinghia di trasmissione ....................................... 6-22
Tubetto sfiato serbatoio carburante/tubo di troppopieno
serbatoio carburante .......................... 3-12VVerniciatura opaca, prestare
attenzione ............................................. 7-1
U2SSH1H0.book Page 2 Monday, October 27, 2014 9:01 AM
Page 87 of 88
U2SSH1H0.book Page 3 Monday, October 27, 2014 9:01 AM
Page 88 of 88
PRINTED IN JAPAN2014.11-0.3×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
Istruzioni originali
