YAMAHA XVS1300CU 2015 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-2
6
HAU65970
Kit attrezzi Il kit attrezzi si trova sotto la sella. (Vedere
pagina 3-13.)
Inoltre, un kit attrezzi supplementare è stato
consegnato separatamente all’acquisto del
veicolo.
Le informazioni per l’assistenza contenute
in questo libretto e il kit attrezzi in dotazione
hanno lo scopo di aiutarvi nell’esecuzione
della manutenzione preventiva e di piccole
riparazioni. È tuttavia possibile che, per
eseguire correttamente determinati lavori di
manutenzione, siano necessari degli altri
attrezzi, come una chiave dinamometrica.
NOTASe non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessio-
nario Yamaha di fiducia.
1. Kit di attrezzi in dotazione
1
U2SSH1H0.book Page 2 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-3
6
HAU46862
NOTAI controlli annuali vanno eseg uiti ogni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la sca denza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisc o ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU46911
Tabella di manutenzione period ica per il sistema di controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi flessibili della
benzina non siano fessurati o
danneggiati. √√√√√
2Can dele • Controllare lo stato.
• Pulire e ripristinare la distanza
elettrodi. √√
• Sostituire. √√
3 *Va l vo l e • Controllare il gioco valvole.
• Regolare.
√√
4 *Sistema
di iniezio-
ne carburante • Regolare la sincronizzazione.
√√√√√√
5 *Marmitta e tubo
di
scarico • Controllare che il morsetto a vite
(i morsetti a vite) non sia(no) al-
lentato(i). √√√√√
U2SSH1H0.book Page 3 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-4
6
HAU1770K
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento
del filtro
d ell’aria • Sostituire.
√
2Frizione • Controllare il funzionamento.
• Regolare. √√√√√
3 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
4 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite nel veicolo. √√√√√√
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti.
• Controllare che la posa e il ser- raggio siano corretti. √√√√√
• Sostituire. Ogni 4 anni
6 *Liqui do freni • Sostituire. Ogni 2 anni
7 *Ruote • Controllare il disassamento e
danneggiamenti. √√√√
8 *Pneumatici • Controllare la profondità del batti-
strada e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
U2SSH1H0.book Page 4 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-5
6
9*Cuscinetti ruote • Controllare che i cuscinetti non
siano allentati o danneggiati. √√√√
10 *Forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
11 *Cin
ghia di trasmis-
sione • Controllare lo stato della cinghia.
• Sostituire se danneggiata.
• Controllare la tensione della cin-
ghia.
• Accertarsi che la ruota posteriore sia allineata correttamente. Ogni 4000 km (2500 mi)
12 *Cuscinetti
dello
sterzo • Controllare il gioco dei cuscinetti
e la durezza della sterzo. √√√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 20000 km (12000 mi)
13 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
14 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
15 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
16 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. √√√√√
17 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 3
0000 km
(18000 mi) 40000 km
(24000 mi)
U2SSH1H0.book Page 5 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-6
6
18 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
19 *Interruttore
del ca-
valletto laterale • Controllare il funzionamento.
√√√√√√
20 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio. √√√√
21 *Gruppo
dell’ammor-
tizzatore • Controllare il funzionamento e
l’assenza di perdite di olio
nell’ammortizzatore. √√√√
22 *Punti
di rotazione
d el braccio d i rinvio
e del braccio di
g iunzione della so-
spensione posterio-
re • Controllare il funzionamento.
√√√√
• Lubrificare con grasso a base di sapone di litio. √√
23 Olio motore • Cambiare.
• Controllare il livello dell’olio e l’as-
senza di perdite di olio nel veico-
lo. √√√√√√
24 Cartuccia
del filtro
d ell’olio motore • Sostituire.
√√√
25 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare liquido refrigerante. Ogni 3 anni
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2SSH1H0.book Page 6 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-7
6
HAU18681
NOTAFiltro dell’aria
• Il filtro dell’aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita co n aria
compressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
• Ogni due anni sostituire i componenti interni delle pompe freno e delle pinze, e cambiare il liquido dei freni.
• Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.26 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
27 Parti in movimento
e cavi
• Lubrificare.
√√√√√
28 *Manopola accelera-
tore • Controllare il funzionamento.
• Controllare il gioco della manopo-
la acceleratore e se necessario
regolarlo.
• Lubrificare il cavo e il corpo della manopola. √√√√√
29 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio di luce del faro.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U2SSH1H0.book Page 7 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-8
6
HAU18752
Rimozione e installazione del
pannelloIl pannello illustrato va tolto per eseguire al-
cuni dei lavori di manutenzione descritti in
questo capitolo. Fare riferimento a questa
sezione tutte le volte che si deve togliere ed
installare il pannello.
HAU48561
Pannello A
Per rimuovere il pannelloRimuovere il fissaggio rapido ed estrarre il
pannello come illustrato nella figura. Per installare il pannello
Posizionare il pannello nella sua posizione
originaria, e installare il fissaggio rapido.
HAU42433
Controllo
delle can deleLe candele sono componenti importanti del
motore e sono facili da controllare. Poiché
il calore ed i depositi provocano una lenta
erosione delle candele, bisogna rimuoverle
e controllarle in conformità alla tabella della
manutenzione periodica e lubrificazione.
Inoltre, lo stato delle candele può rivelare le
condizioni del motore.
Per to gliere una can dela
1. Togliere il coperchietto candela in questione (posteriore destro o ante-
riore sinistro) togliendo i bulloni.
2. Togliere il cappuccio candela.

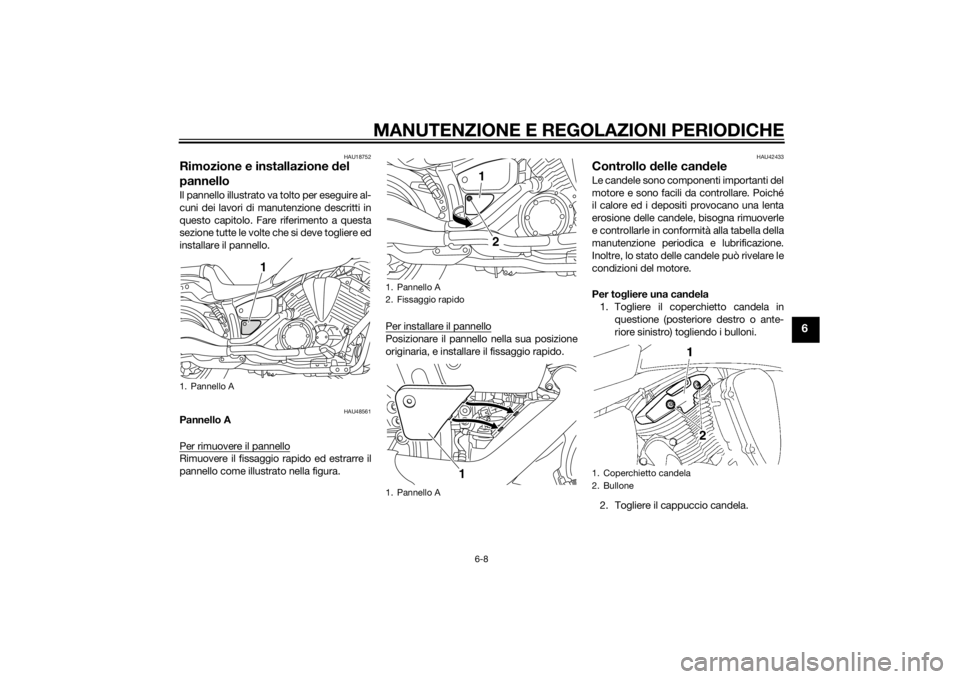

1. Pannello A
1
1. Pannello A
2. Fissaggio rapido
1. Pannello A
1 2
1
1. Coperchietto candela
2. Bullone
U2SSH1H0.book Page 8 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-9
6
3. Togliere la candela come illustratonella figura, con la chiave speciale
compresa nel kit attrezzi supplemen-
tare, che è stato consegnato separa-
tamente all’acquisto del veicolo. Per controllare le can
dele
1. Controllare che l’isolatore di porcella- na intorno all’elettrodo centrale di cia-
scuna candela sia di colore
marroncino chiaro (il colore ideale se il
veicolo viene usato normalmente).
2. Controllare che tutte le candele instal- late nel motore abbiano lo stesso co-
lore.
NOTASe il colore di una candela è nettamente di-
verso, il motore potreb be funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.3. Verificare che ogni singola candela non presenti usura degli elettrodi e ec-
cessivi depositi carboniosi o di altro
genere, e sostituirla se necessario.
4. Misurare la distanza tra gli elettrodi con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica. Per installare una can
dela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can- dela e poi stringerla alla coppia di ser-
raggio secondo specifica.

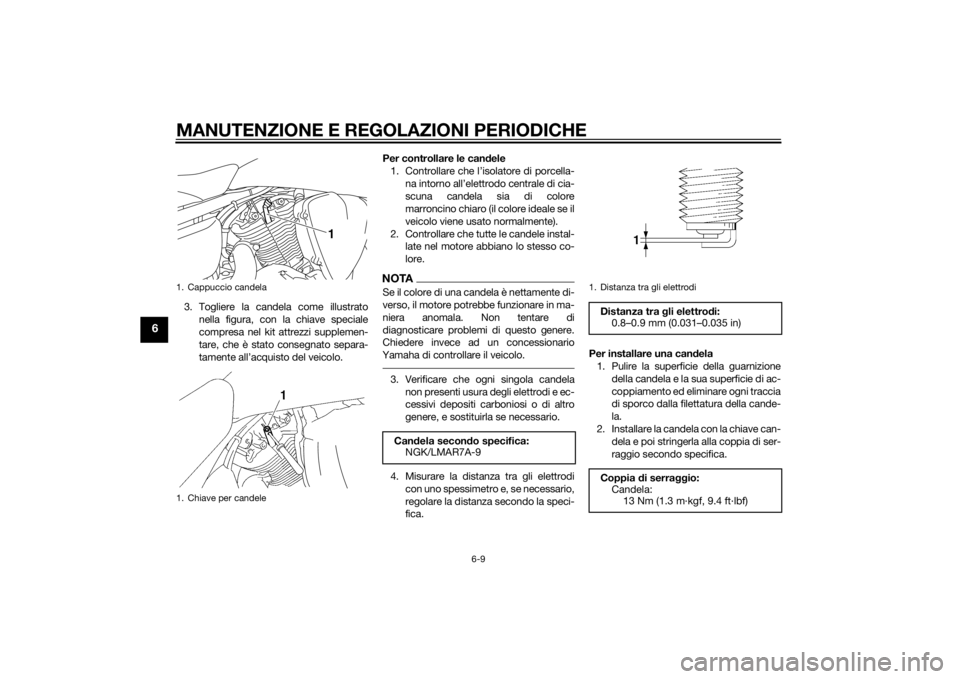

1. Cappuccio candela
1. Chiave per candele
1
Can dela secon do specifica:
NGK/LMAR7A-9
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U2SSH1H0.book Page 9 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-10
6
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.3. Installare il cappuccio candela.
4. Installare il coperchietto candela in-stallando i bulloni.
HAU4259B

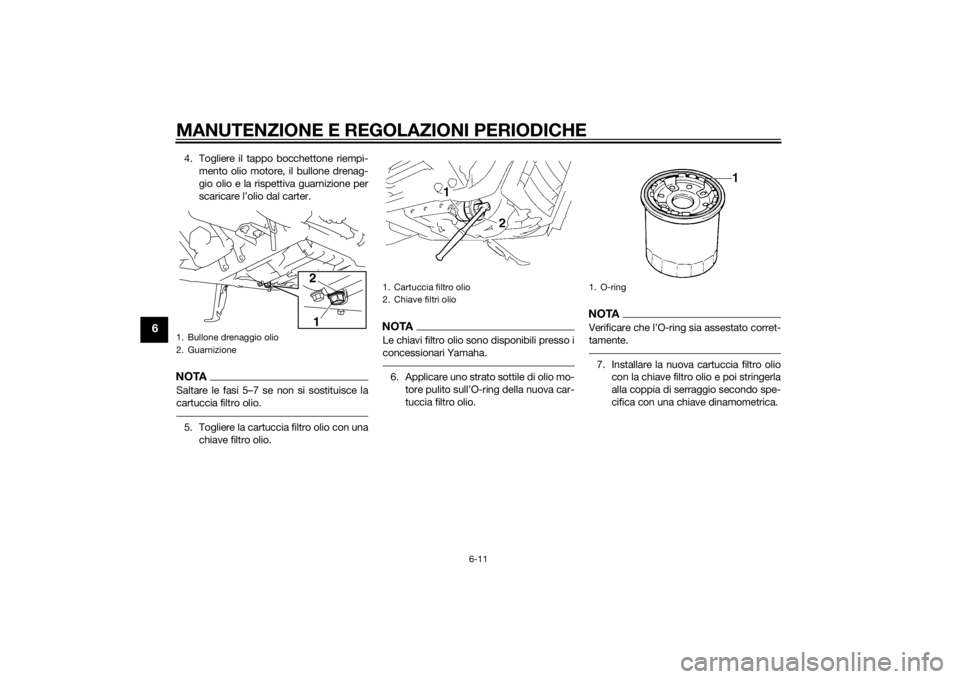

Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.

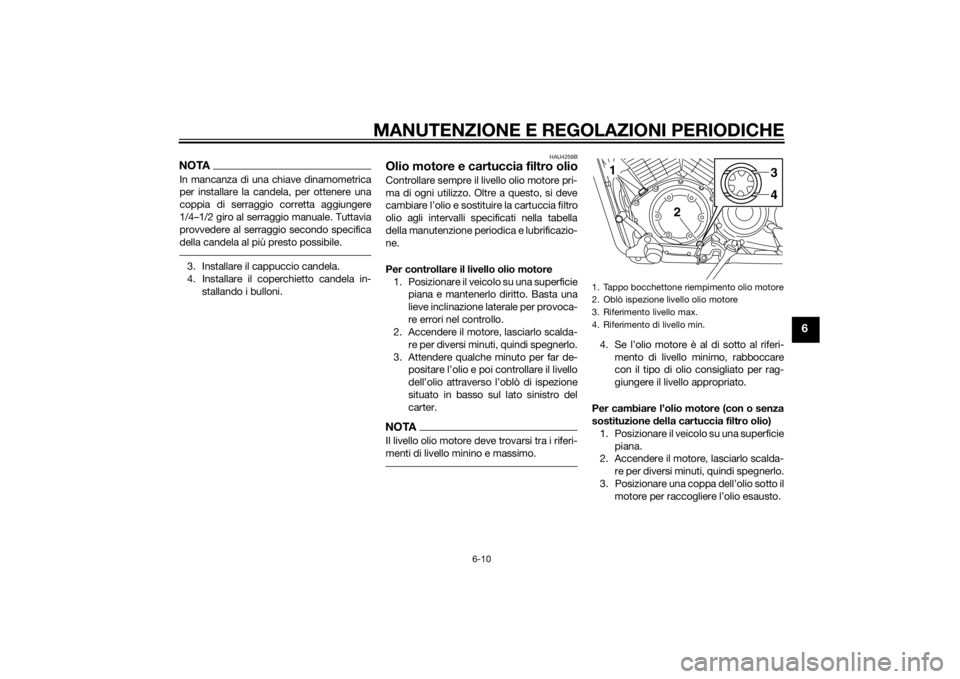

Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato sinistro del
carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
34
U2SSH1H0.book Page 10 Monday, October 27, 2014 9:01 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-11
6
4. Togliere il tappo bocchettone riempi-mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.NOTASaltare le fasi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con unachiave filtro olio.
NOTALe chiavi filtro olio sono disponibili presso i
concessionari Yamaha.6. Applicare uno strato sottile di olio mo-tore pulito sull’O-ring della nuova car-
tuccia filtro olio.
NOTAVerificare che l’O-ring sia assestato corret-
tamente.7. Installare la nuova cartuccia filtro oliocon la chiave filtro olio e poi stringerla
alla coppia di serraggio secondo spe-
cifica con una chiave dinamometrica.
1. Bullone drenaggio olio
2. Guarnizione
12
1. Cartuccia filtro olio
2. Chiave filtri olio
1. O-ring
U2SSH1H0.book Page 11 Monday, October 27, 2014 9:01 AM
